YF-s201- 霍尔效应水传感器引脚、特性和应用
想象一个场景，您想要获取咖啡机或水管的流量。当你有一个流量脉冲传感器时，这样的测量是可能的。今天，我们将详细介绍 YF-S201 流量传感器的工作原理及其应用。
什么是YF-S201？

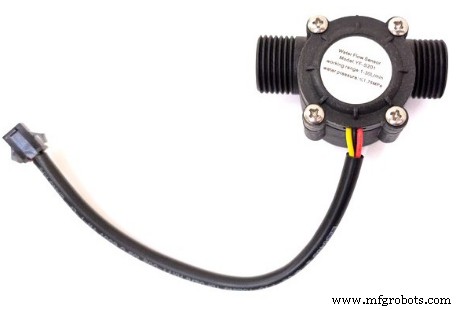

图 1：水流量测量传感器
它是一种水流量测量传感器，由霍尔效应传感器、水转子和塑料阀体组成。
为了确定每分钟升数，水流量传感器 YF-S201 记录霍尔传感器的脉冲输出。平均而言，一个脉冲等于 2.25 毫升，但该设备不是精密传感器。因此，需要专业的校准来提高其准确性。
YF-S201 引脚排列

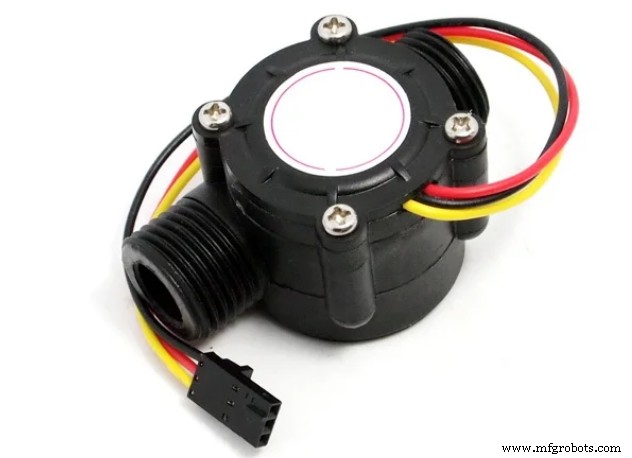

图 2：水流传感器具有三个主要端子（红色、黑色、黄色）。

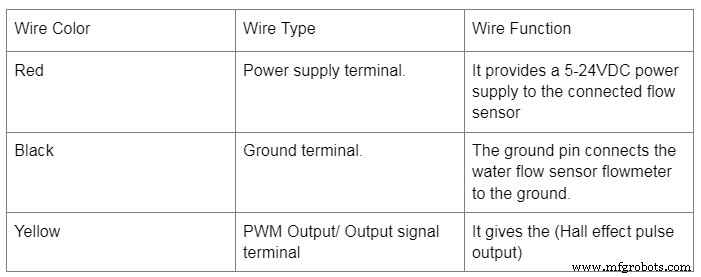

这种流量传感器类型具有红色、黑色和黄色的三根导线，如下表所示。
YF-S201 特点

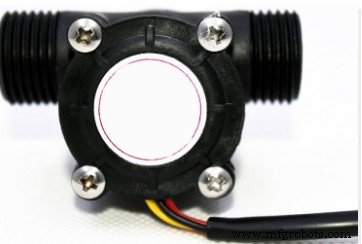

图 3：霍尔效应传感器
霍尔效应传感器的特性如下：
- 它具有 5 至 18V 的直流工作电压，在 5V 时可吸收的最大电流为 15mA
- 此外，1-30L/Min 流量传感器具有 5V TTL 输出和 -25℃ 至 +80℃ 的工作温度范围。
- 第三，它在相对湿度 35% 到 80% 之间运行最佳，其整体精度/准确度为 ±10%。
- 第四，流量传感器测量液体/水的最大压力为 2.0 MPa。它还可以每升最多产生 450 个脉冲。
- 它还具有 50% +-10% 的输出占空比。
- 此外，它的输出上升时间和输出下降时间分别为 0.04us 和 0.18us。
- 最后，它的脉搏率取决于它的流速、传感器方向和液体压力。
YF-S201 与 Arduino 接口
所需部件
首先，组装以下组件
- 水流量传感器，
- 阿杜诺乌诺，
- 三个面包板电缆。
基本步骤
- 如下图所示组装以上组件。

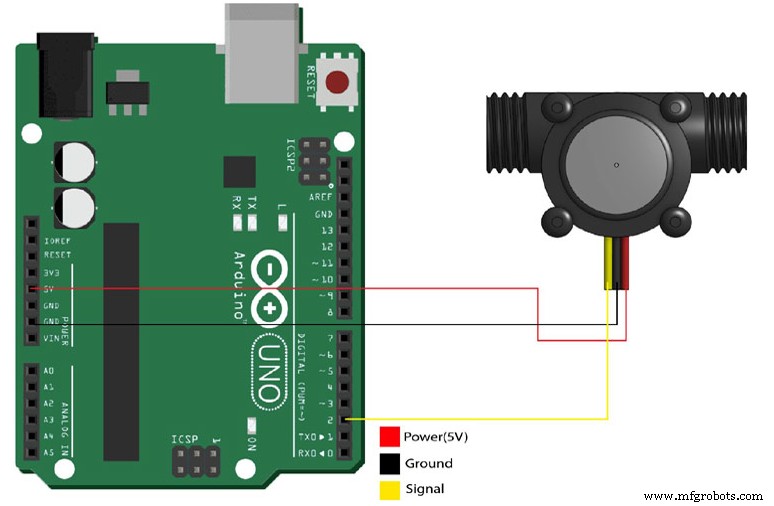

图 4：Arduino Uno 和水流传感器阵列
- 将传感器的红色电缆连接到微控制器的 5V 端子，将黄色电缆连接到 Arduino 的数字引脚。最后，如图所示，将黑色电缆连接到 Arduino 板的 GND。

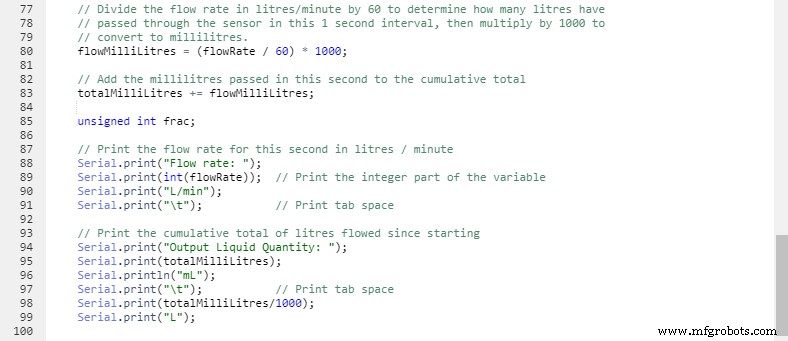

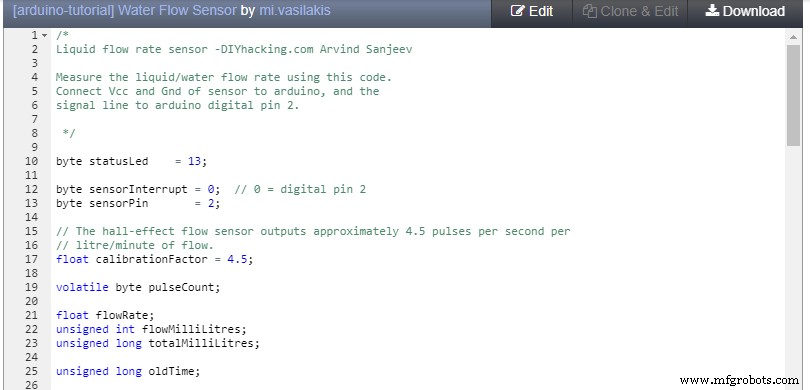

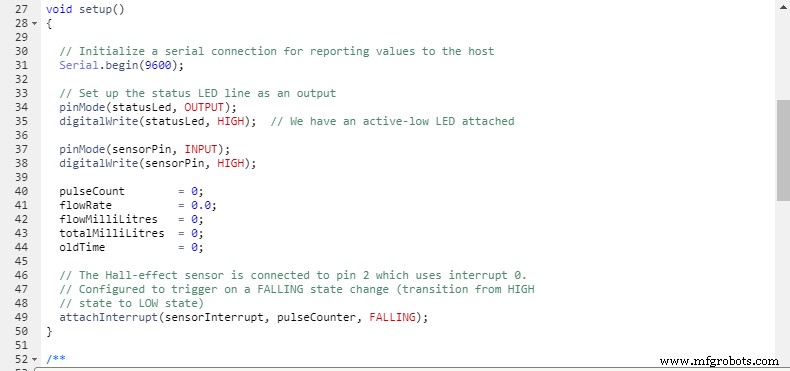

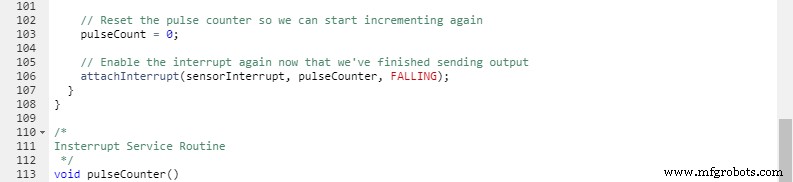

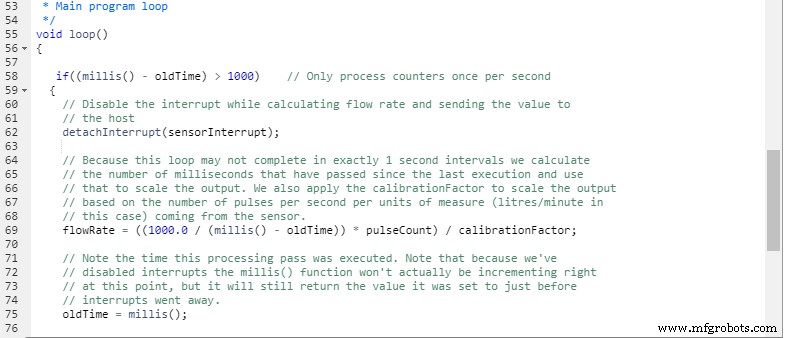

- 接下来，在您的 Arduino 板上运行以下代码。
- 您还可以通过单击“编辑”按钮并插入您认为必要但缺少的部分来自由修改代码。
- 单击串行监视器按钮以启动串行通信。您的传感器现在可以使用了，您可以将其与水连接以测试流速。
YF-S201的应用

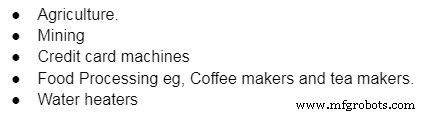

这很有帮助，尤其是在水流量测量方面，例如在自动售水机中。尽管如此，它仍可在以下领域进一步使用：
结论
如果您想获得以升为单位的水流过管道的速率，请考虑此组件。有关如何使用水流量传感器的更多说明，请查看您的型号的用户手册。最后，如有任何疑问，请写信给 WellPCB，我们将随时为您服务。
