AT89c51 微控制器：编程、引脚排列、特性和替代方案

Atmel AT89 系列属于与 Intel 8051 兼容的 8 位微控制器系列。在嵌入式控制应用中使用时，它们的优势包括成本效益和高度灵活性。该系列芯片的例子有AT89C2051、AT89C51等。今天，我们将讨论AT89C51微控制器。

AT89c2051 微控制器电路

什么是 AT89C51 微控制器？

AT89C51 是一款高性能、低功耗的 CMOS 8 位微控制器。此外，它还有一个可擦除和闪存可编程（4K 字节）EPROM。

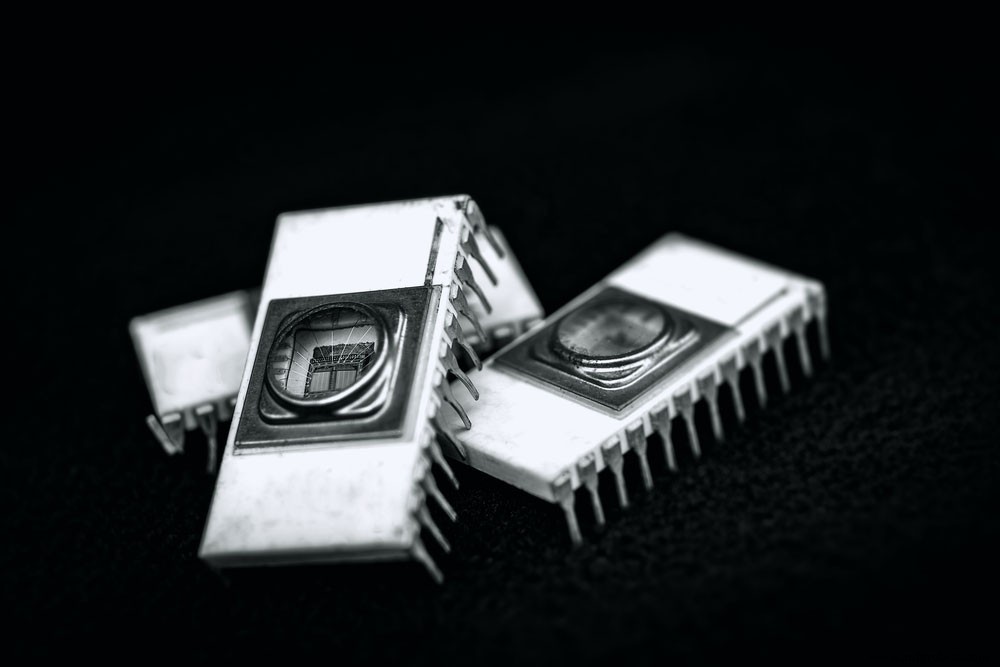

(EPROM)

制造商使用 Atmel 的高密度非易失性存储器技术来生产功能强大的微型计算机。此外，它通常与 MCS-51 行业标准中的引脚和设置指令结合使用。

AT89C51 引脚排列

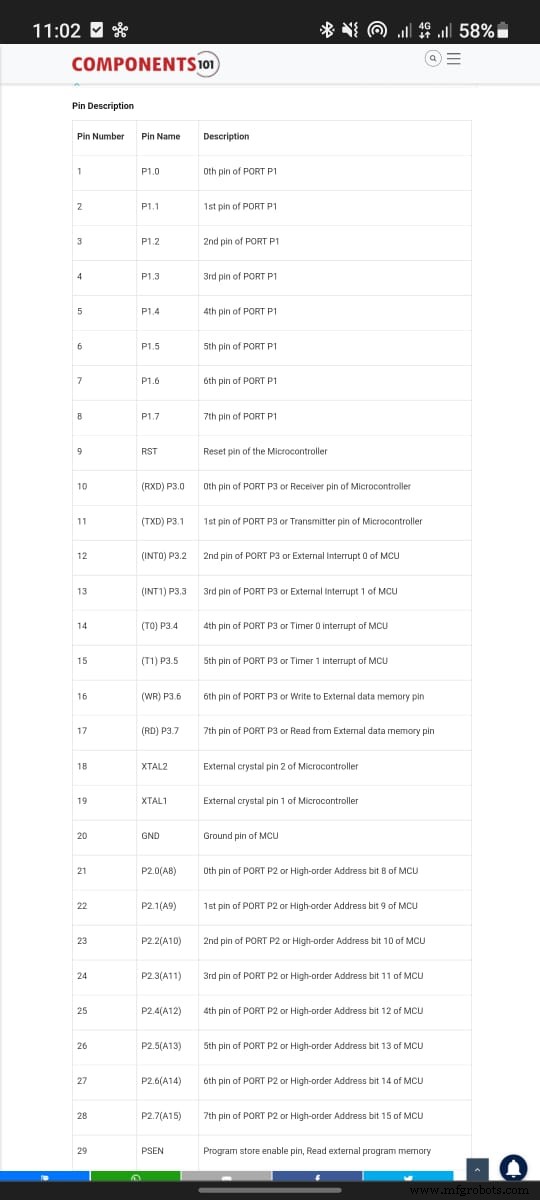

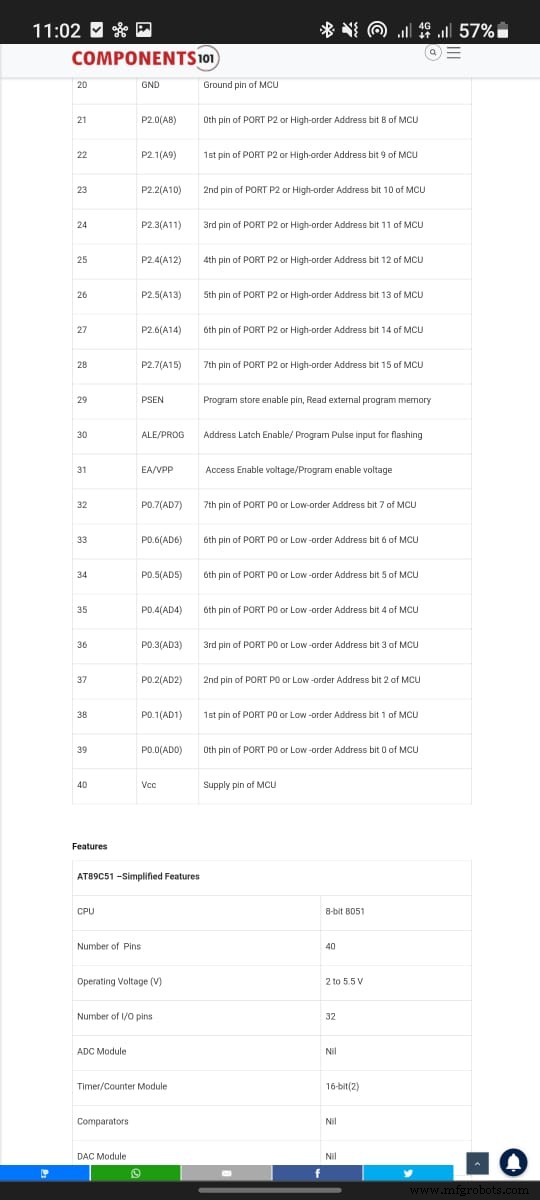

下表总结了 AT89C51 的引脚配置。

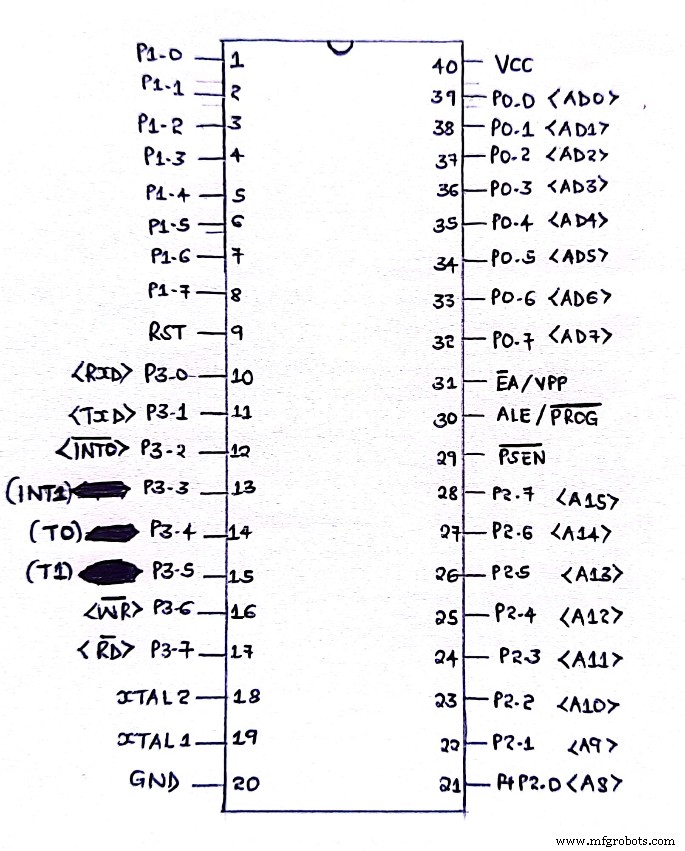

At89c51 引脚排列

微控制器的特点

at89c51的特点和规格包括：

• 首先，它有六个中断源和一个 128 × 8 位内部 RAM。
• 然后，它通过外部振荡器在 0Hz 到 24MHz 范围内完全静态运行。
• 第三，它与 MCS-51™ 产品兼容。
• 尽管缺少比较器、DAC 和内置 ADC 模块以及数据 EEPROM，但它具有内部振荡器。
• 它有一个 4Kb 的闪存。
• 它还具有掉电和低功耗空闲模式。
• 40 引脚的 at89c51 工作电压为 2V 至 5.5V，工作温度范围为 -55°C 至 125°C。
• 除了具有三级程序内存锁外，它还具有可编程串行通道。此外，它还有两个 16 位定时器/计数器和 32 条可编程 I/O 线。
• 最后，它可以在 4K 字节的系统内可重新编程闪存耐久性期间承受 1000 次写入/擦除周期。

其他 ATMEL MCU

它们如下；

• 阁楼88，
• ATMEga32，
• ATMega8，

ATMEGA32

• ATMega328P，
• ATtint45 和
• AT89S52。

如何对 AT89C51 (8051) 微控制器进行编程

您可以使用 Keil µVision 或 Arduino 等软件对 AT89C51 进行编程。我们还需要一个编程环境，例如集成开发环境 (IDE)、USBASP 编程器和 MAX232 编程硬件。您将单独购买所有组件。

• 首先，编译器将软件转换为可读的 HEX 文件。 IPE 然后将文件转储到 MCU 中以供读取。
• 然后，您可以通过在硬件上使用之前模拟软件来节省时间。

如何选择您的爱特梅尔微控制器？

不可否认，Atmel 和 PIC 系列有几种微控制器，它们各有优缺点。因此，为您的项目选择最好的一个需要一个好的标准。

下面的列表给出了您可以考虑的因素的示例。

• 首先，确保您的 MCU 可以支持此类项目的 CAN、I2C、SPI 和 UART 等通信协议。一些 MCU 可能还支持一个协议的两个或多个模块。
• 其次，检查执行器和传感器，然后验证 MCU 可能需要的模块。例如，MCU 中的支持分辨率和 ADC 通道可能是读取许多模拟电压的理想选择。
• 然后，相对便宜的 8 针 MCU 等较小尺寸适合价格和尺寸限制。

最小的是 ATtiny45，采用 8 针 S0-8 封装

• 此外，请选择适合您系统工作电压的 MCU。例如，3.3V MCU 在可在 3.3V 上进行通信和工作的系统（设备或传感器）上运行良好。
• 最后，您的 MCU 必须具有广泛的应用和良好的在线社区支持，例如 Atmega338 或 AT89S52。

应用程序

at89c51的一些应用包括：

• 作为 Arduino 模块的替代品，

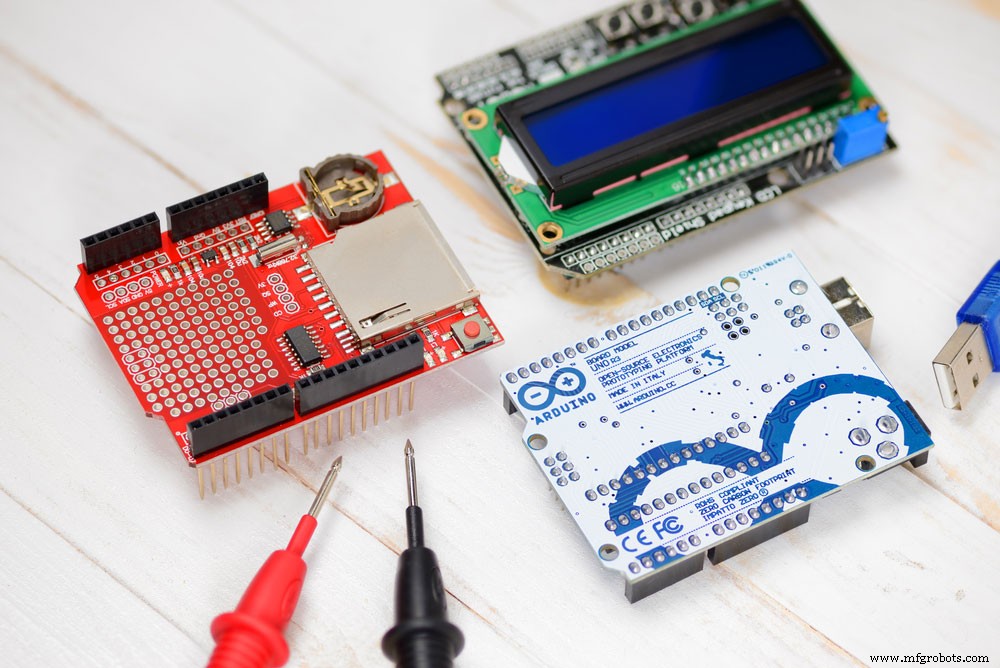

（Arduino UNO 微控制器）

• 在需要多个 I/O 通信和接口的项目中，
• 消费类、电器、工业和汽车应用中的高级 A/D 应用，
• 在学习 Atmel 时，以及
• 多个 DIY 项目。

结论

这总结了我们的 at89c51 文章。如需进一步查询或问题，请联系我们。
