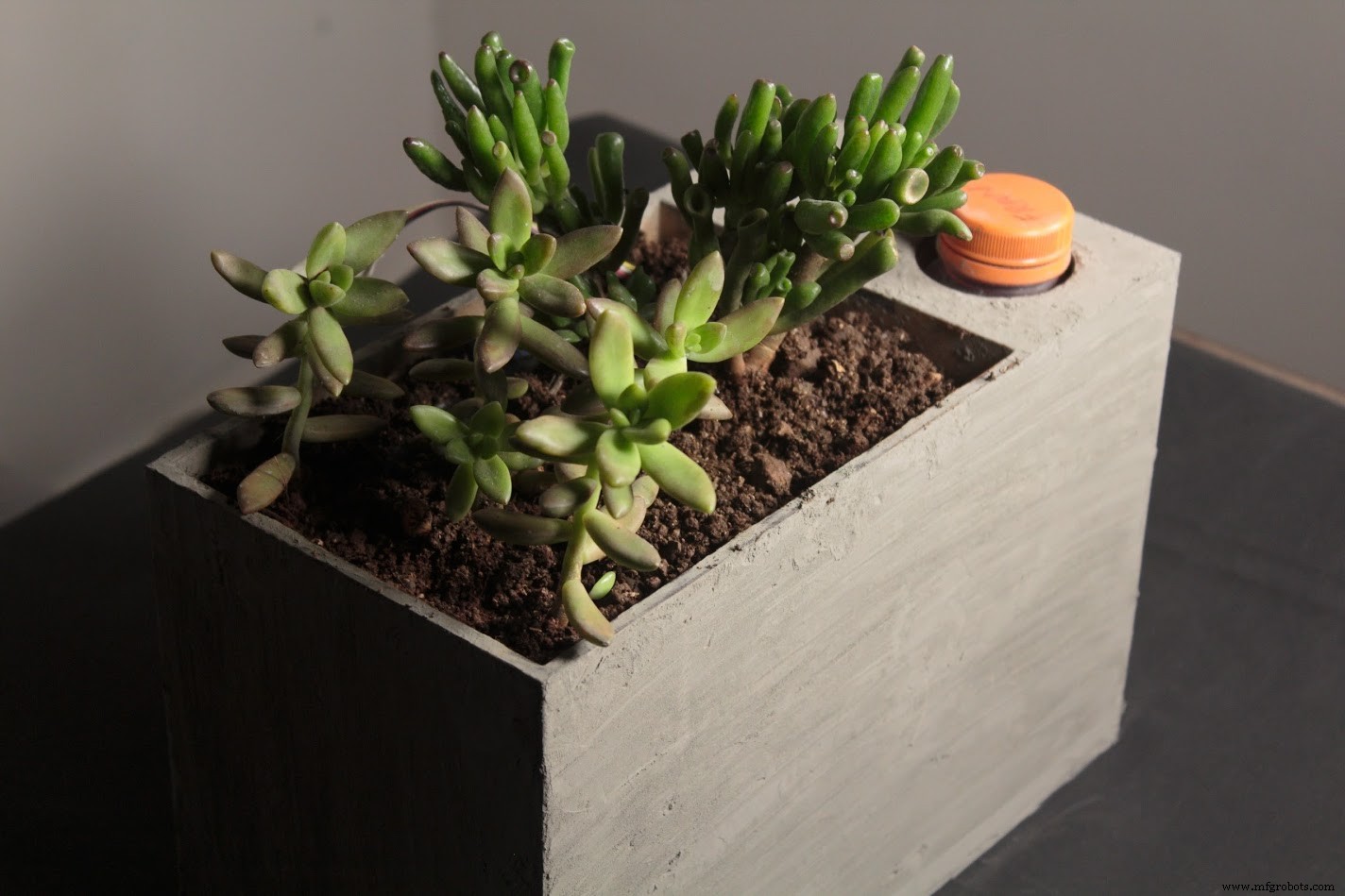

萌芽：现代室内自动浇水花盆

1x 土壤湿度传感器

1x LM7805 稳压器

1x IRF540 MOSFET

1x 220 欧姆电阻

1x IN4001 二极管

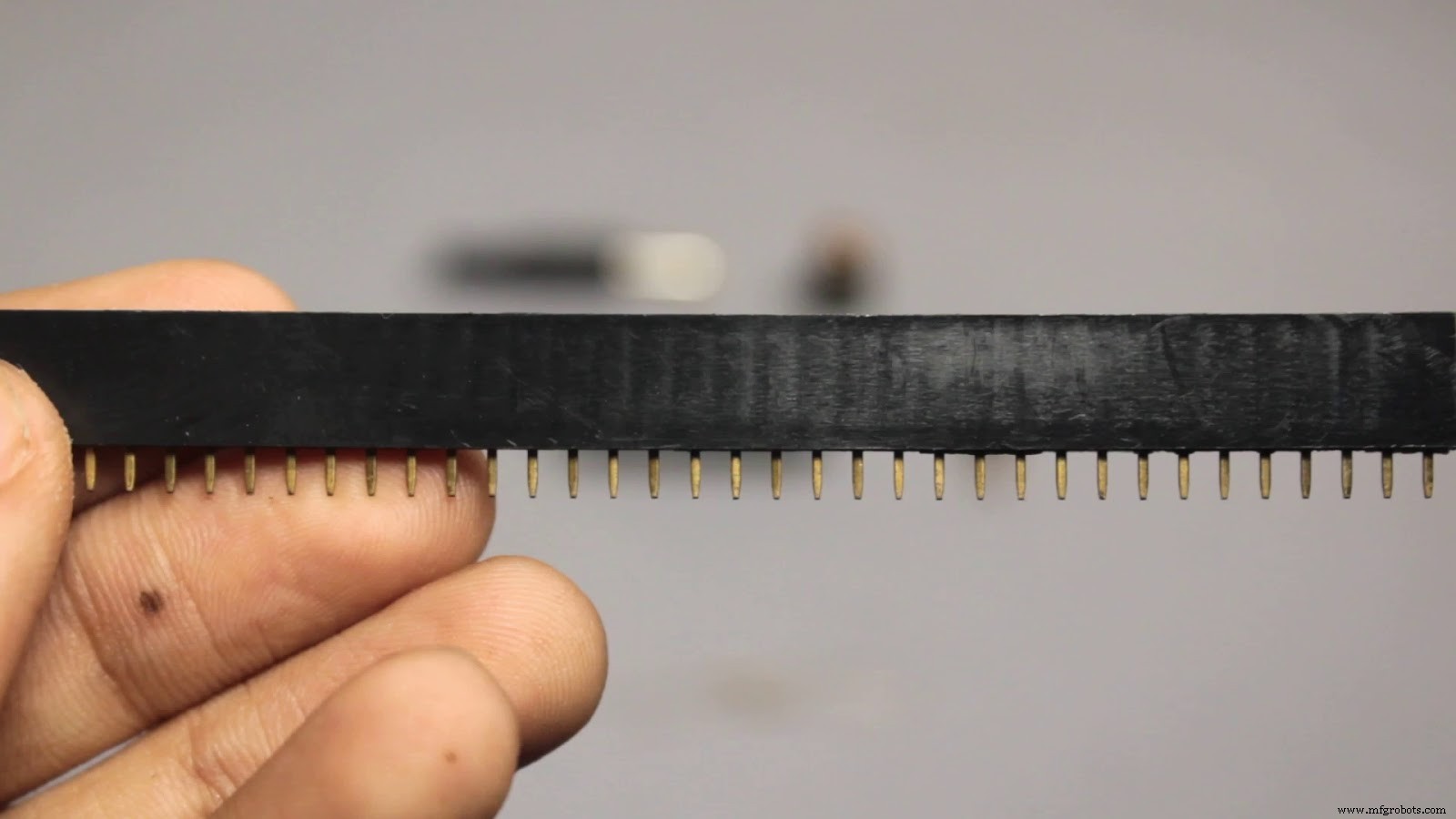

1x 头针脚带

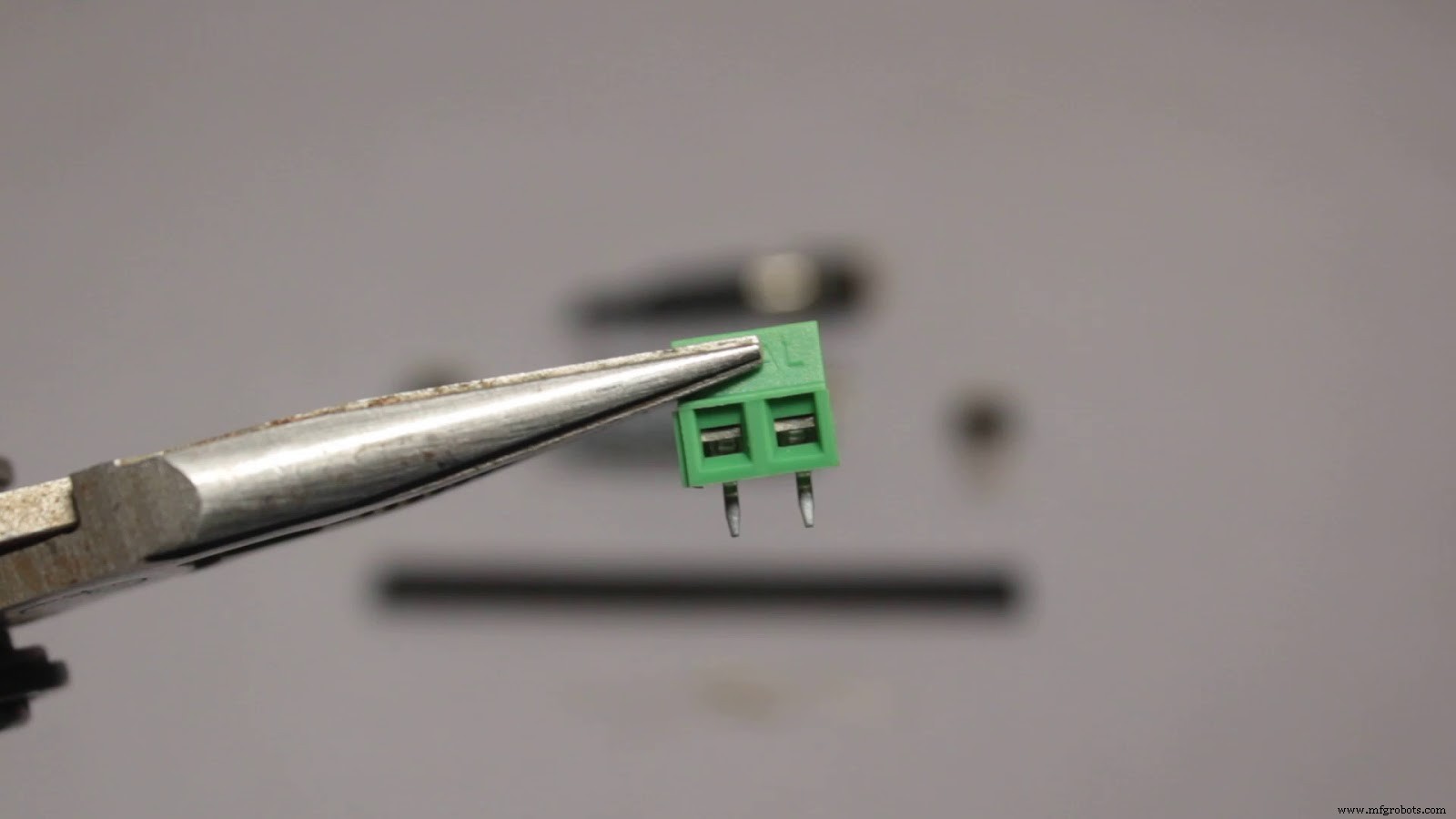

1x 2-Pin 螺丝端子

1x DC 电源插孔（公 + 母）

可选：1x HC-05 蓝牙模块

电源块

7805 调节电源电压并将其降低到恒定的 5V，使其适合运行 Arduino 和土壤湿度传感器。

泵控制

MOSFET 充当由 Arduino 控制的开关。我们使用 MOSFET，因为 Arduino 不能直接为直流泵供电。连接到 MOSFET 栅极的电阻可防止 MOSFET 损坏。当泵关闭时，连接在泵两端的反激二极管为耗散存储的能量提供了路径。

湿度传感器 传感器向 Arduino 提供模拟值。水分的阈值水平由用户根据所用植物的类型和典型的 h 进行校准

蓝牙模块

使用串行通信在 Arduino 和您的智能手机之间传输数据。

第二步：电子组装

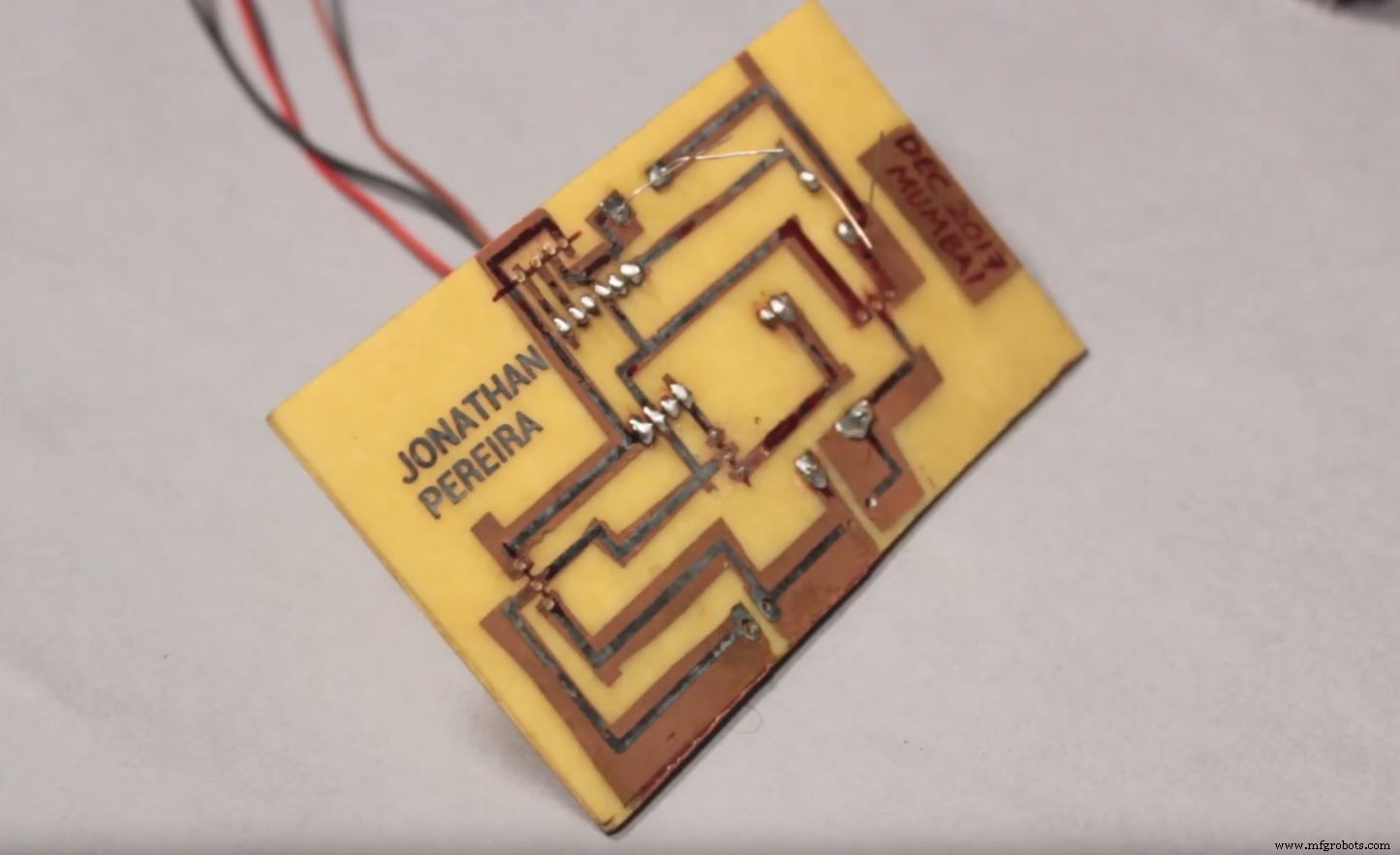

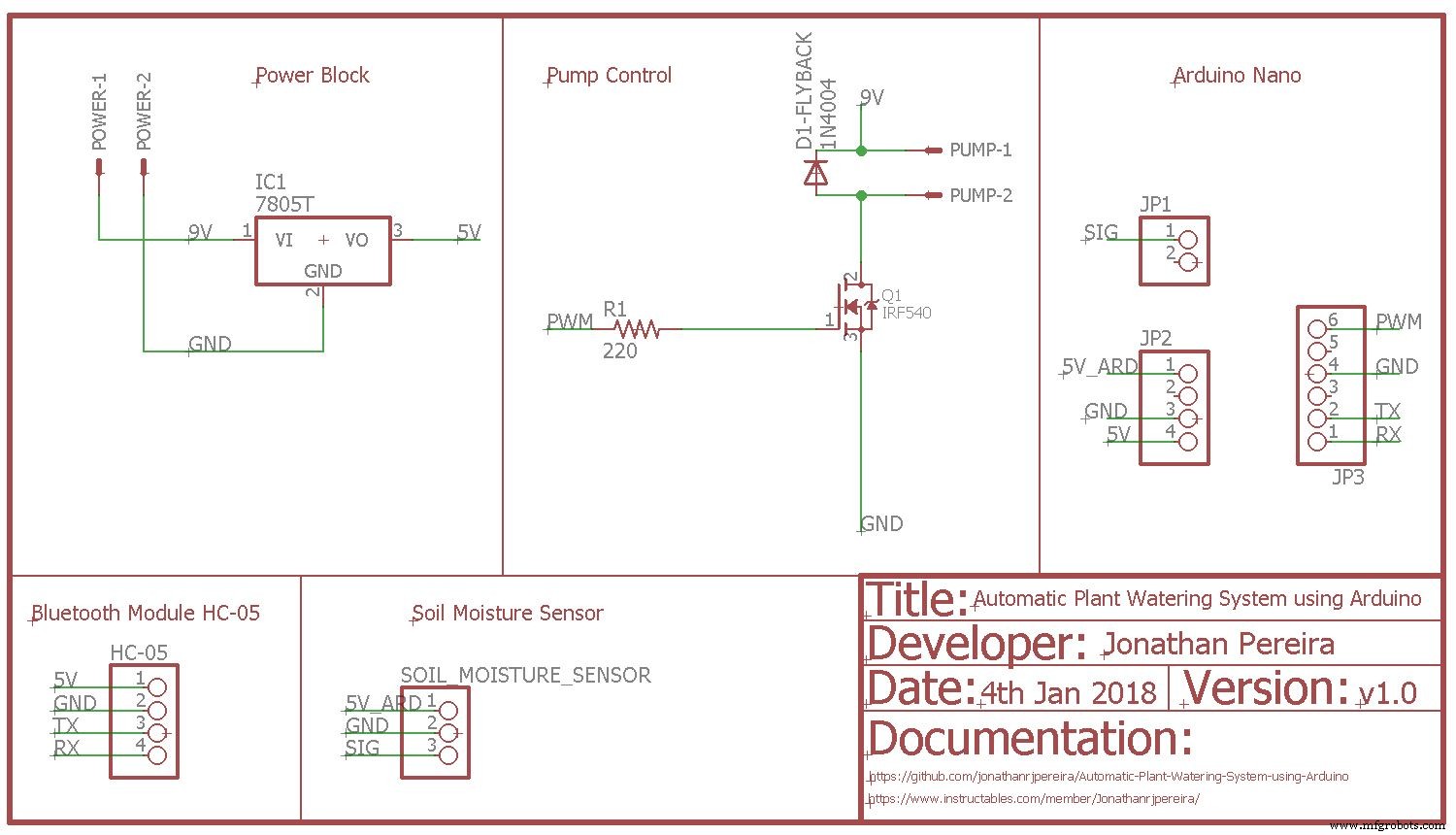

GitHub 存储库中提供了 1x 比例的可印刷 PCB 以及电路板视图和原理图。

萌芽：GitHub/电子学

该存储库还包含一个 A4 大小的 PDF，其中在单个页面上包含多个 PCB。这可用于一次制作多个 PCB 以进行批量生产

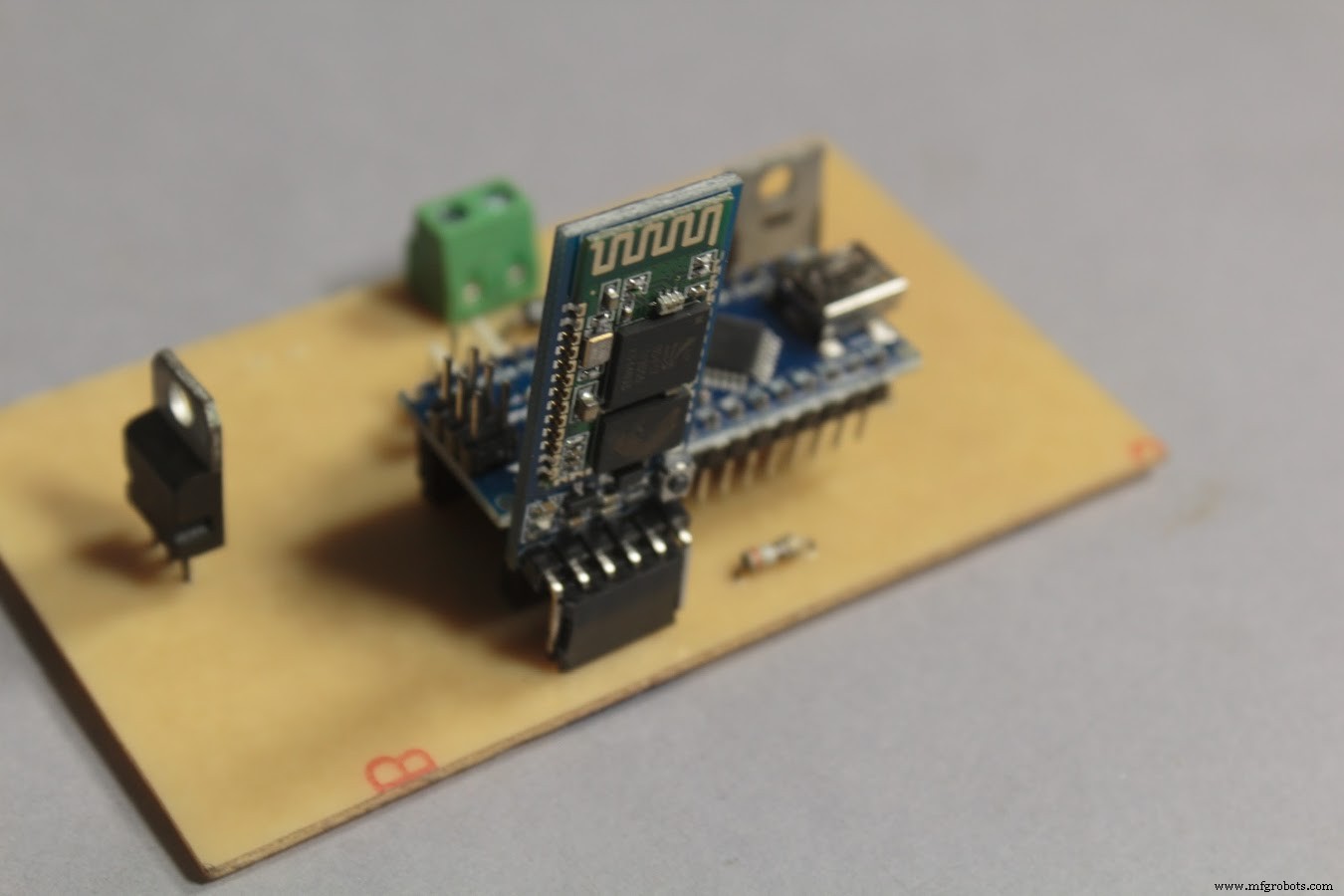

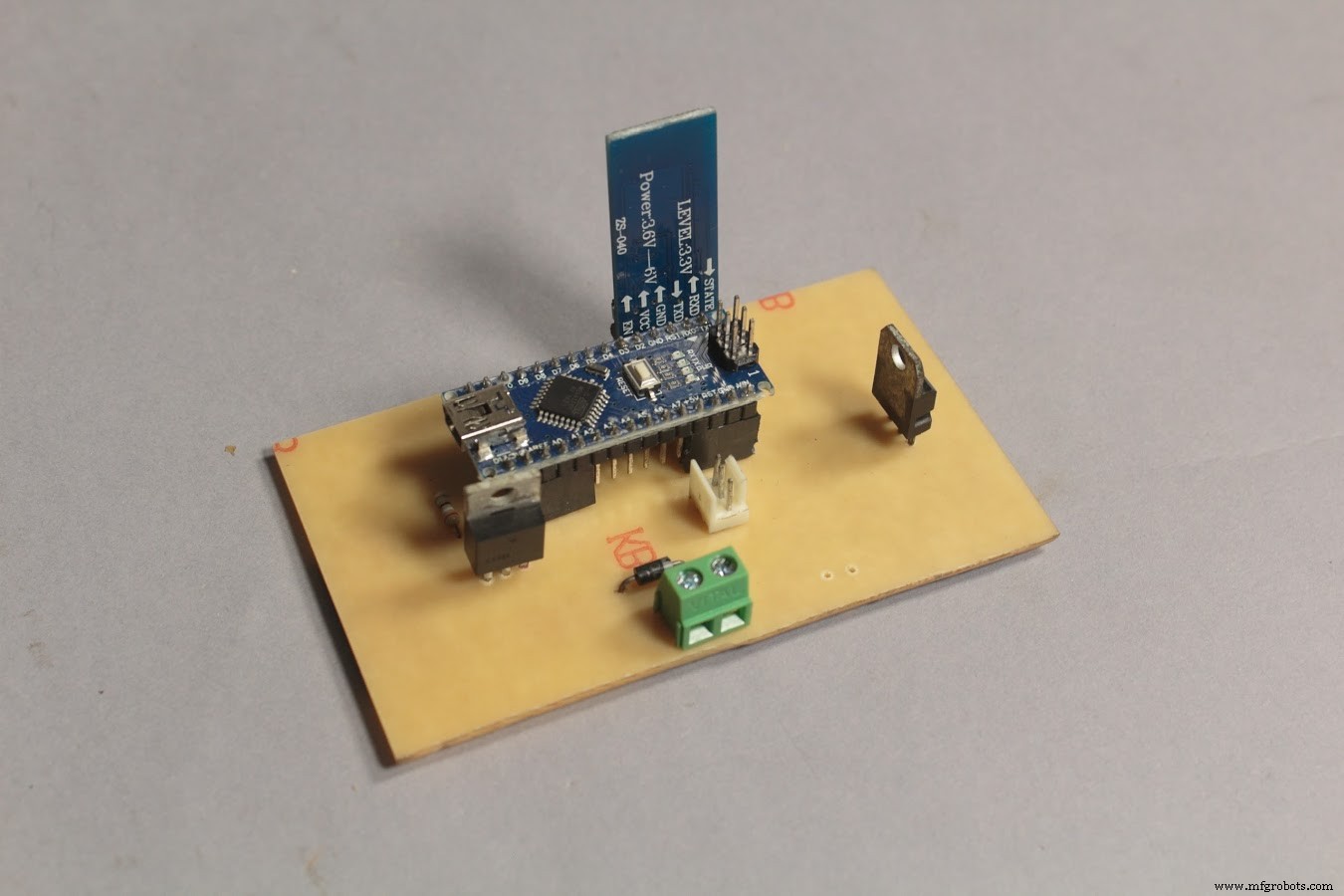

根据给定的原理图焊接所有组件。

下面提供了可编辑的 Eagle 文件。

第 3 步：软件和蓝牙配置

软件

湿度传感器连接到 Arduino 的模拟输入引脚。一个阈值决定了泵是否应该打开/关闭。

你可以在 Sprout 找到代码：GitHub/Code

随意修改和贡献到 GitHub 存储库。

智能手机应用和蓝牙配置

HC-05 蓝牙模块是智能手机和 Arduino 之间的中间块。它使用串行通信将数据从智能手机发送到 Arduino 并充当遥控器。

该应用程序传输值“48”或“49”，分别代表“开”和“关”。因此可以无线控制泵。

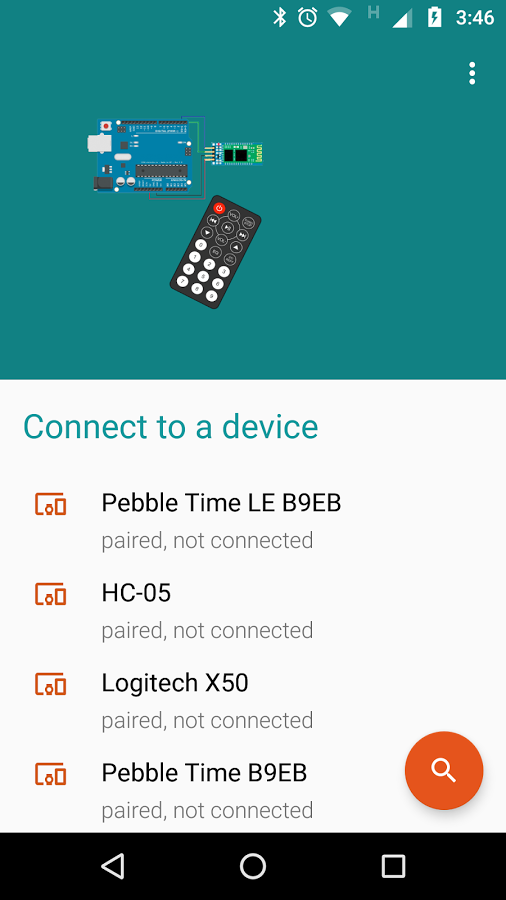

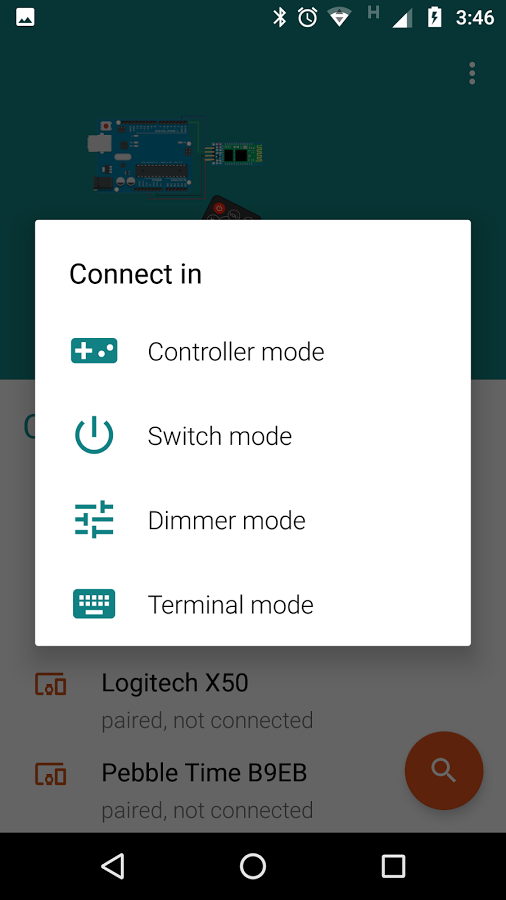

只需打开应用程序，扫描可发现的设备并与 HC-05 模块配对。然后点击“切换模式”并切换屏幕按钮。

该应用程序可在蓝牙应用程序中使用

第 4 步：机械设计

Sprout 的主体是一个由 MDF 制成的 30cm X 15cm X 19cm 盒子。

所有机械设计步骤都已在项目开始时附带的视频中清楚地展示出来。您也可以在 Sprout：视频/机械设计

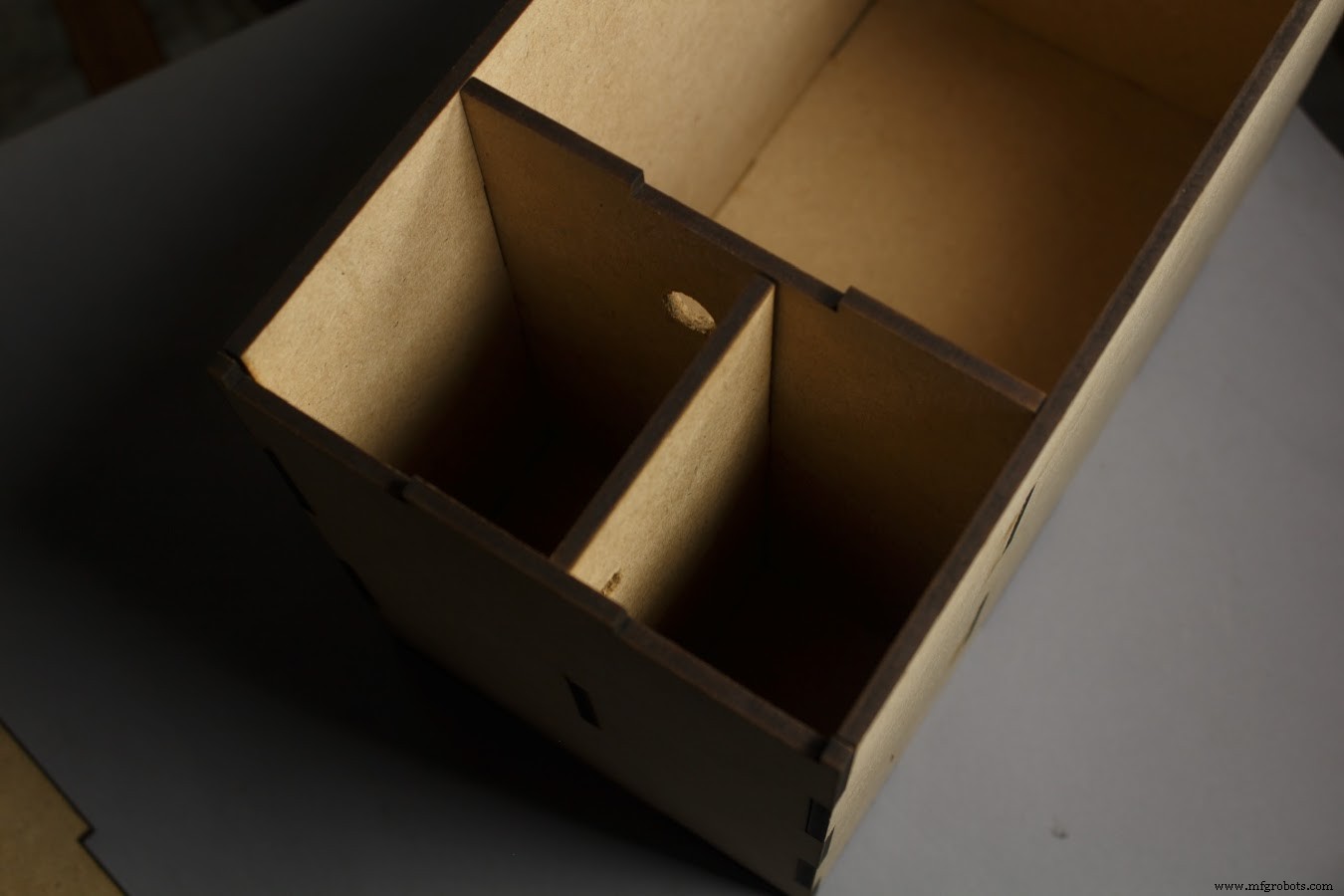

盒子分为两部分：

• 较大的部分包含土壤和植物
• 较小的部分进一步分为两个部分，这样一个部分包含电路板，而另一部分包含水箱。

储水器是一个500ml的塑料瓶。

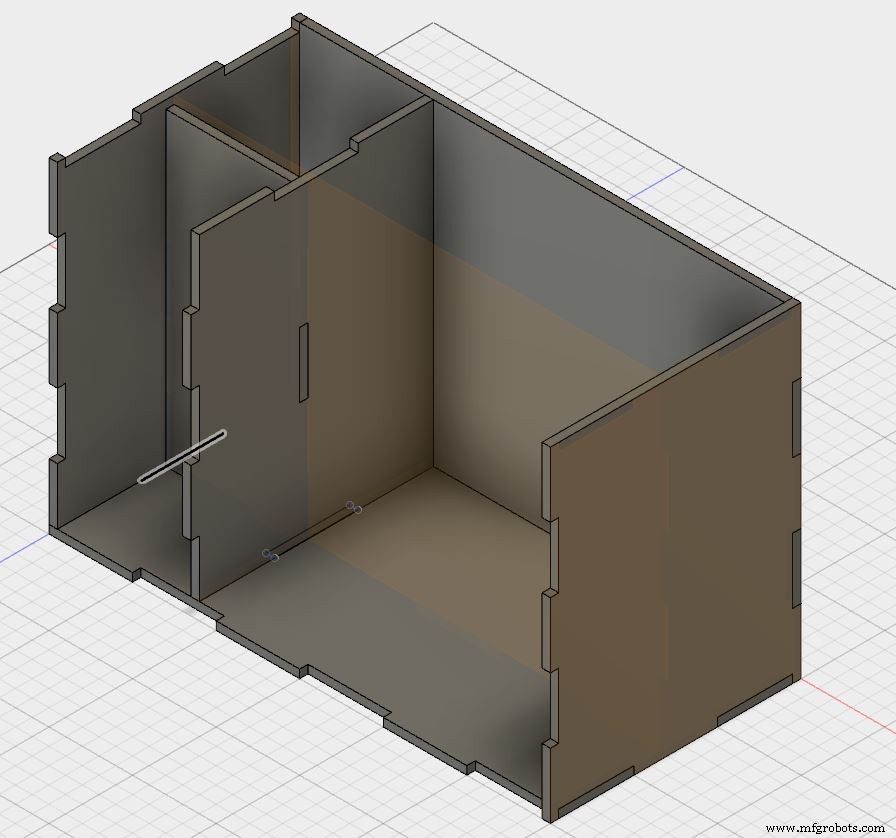

MDF盒有8个独立的互锁面，可以激光切割并相互开槽。

激光切割文件、Fusion 360 设计文件（3D 设计文件）、每个面的等距视图和正交视图都可以在 Sprout 中找到：GitHub/机械设计

您还可以在 GitHub 存储库中找到可编辑的 Illustrator 文件，这些文件可以根据您的特定要求/尺寸进行修改，然后可以进行激光切割。

第 5 步：机械组装：瓶子准备

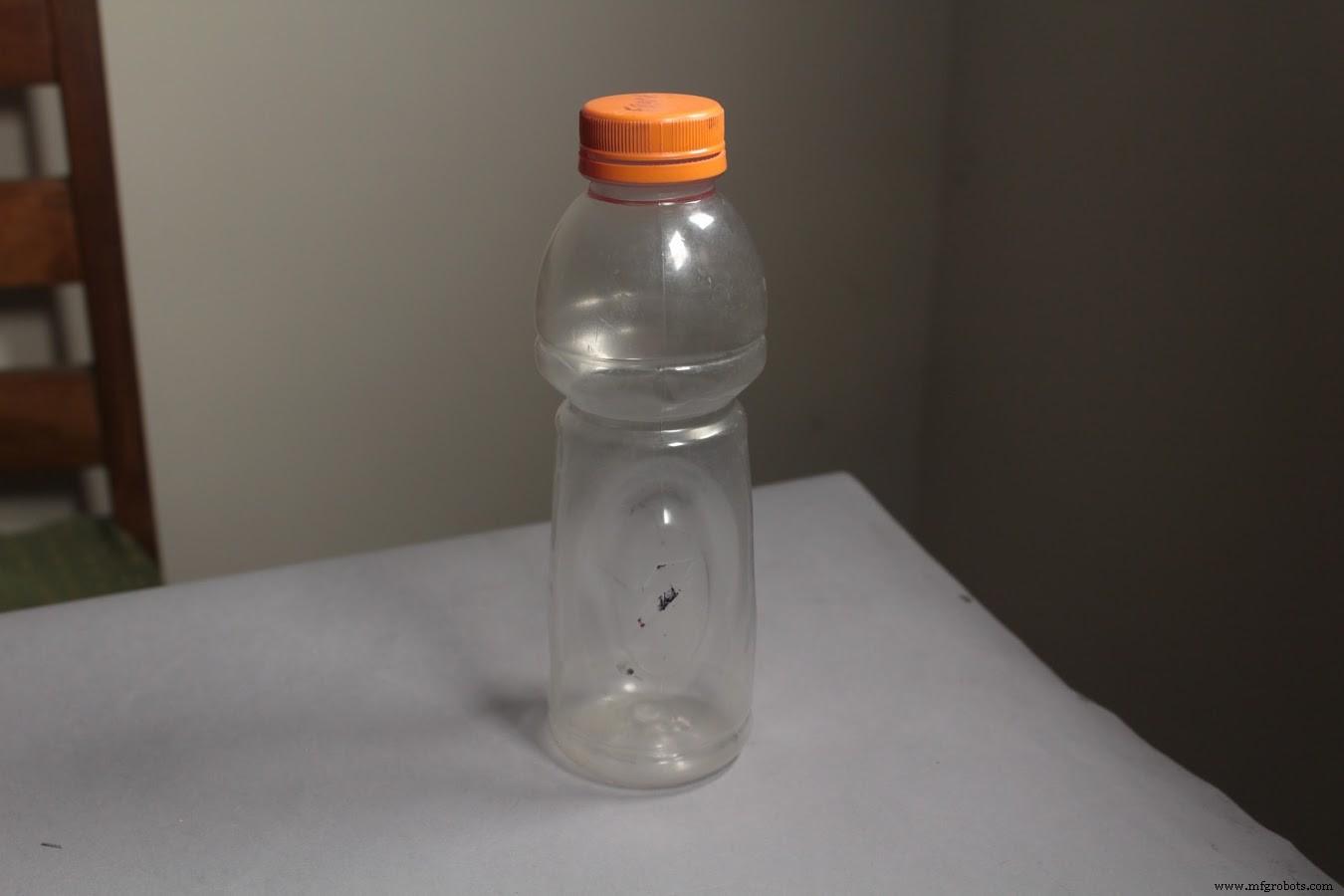

储水器是一个 500 毫升的塑料瓶。一个典型的 500 毫升塑料汽水瓶可以用于此。

瓶子的最大直径应为 74 毫米。瓶盖的最大直径应为50mm。从瓶底到瓶盖最低部分的最大高度应为18.5厘米。

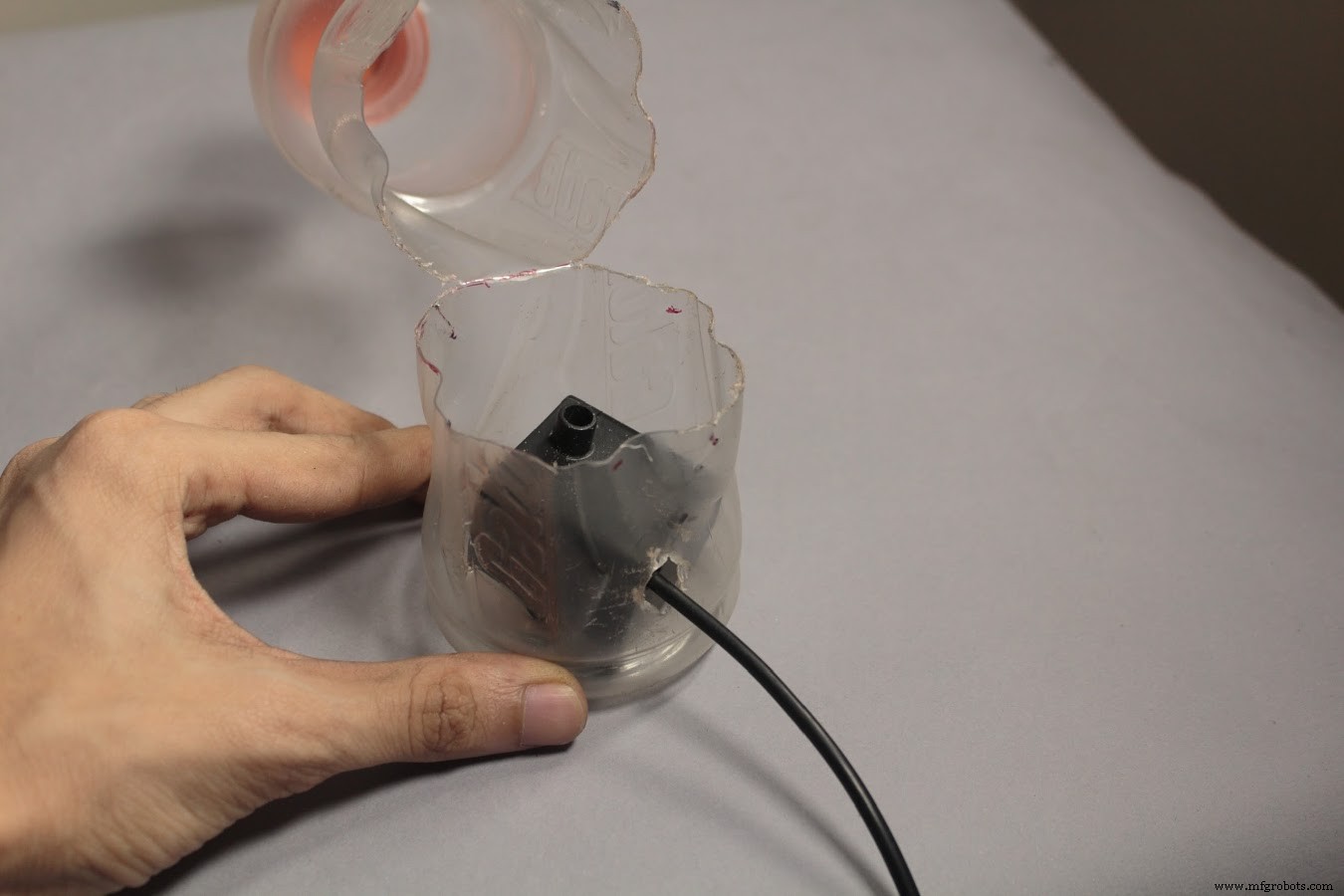

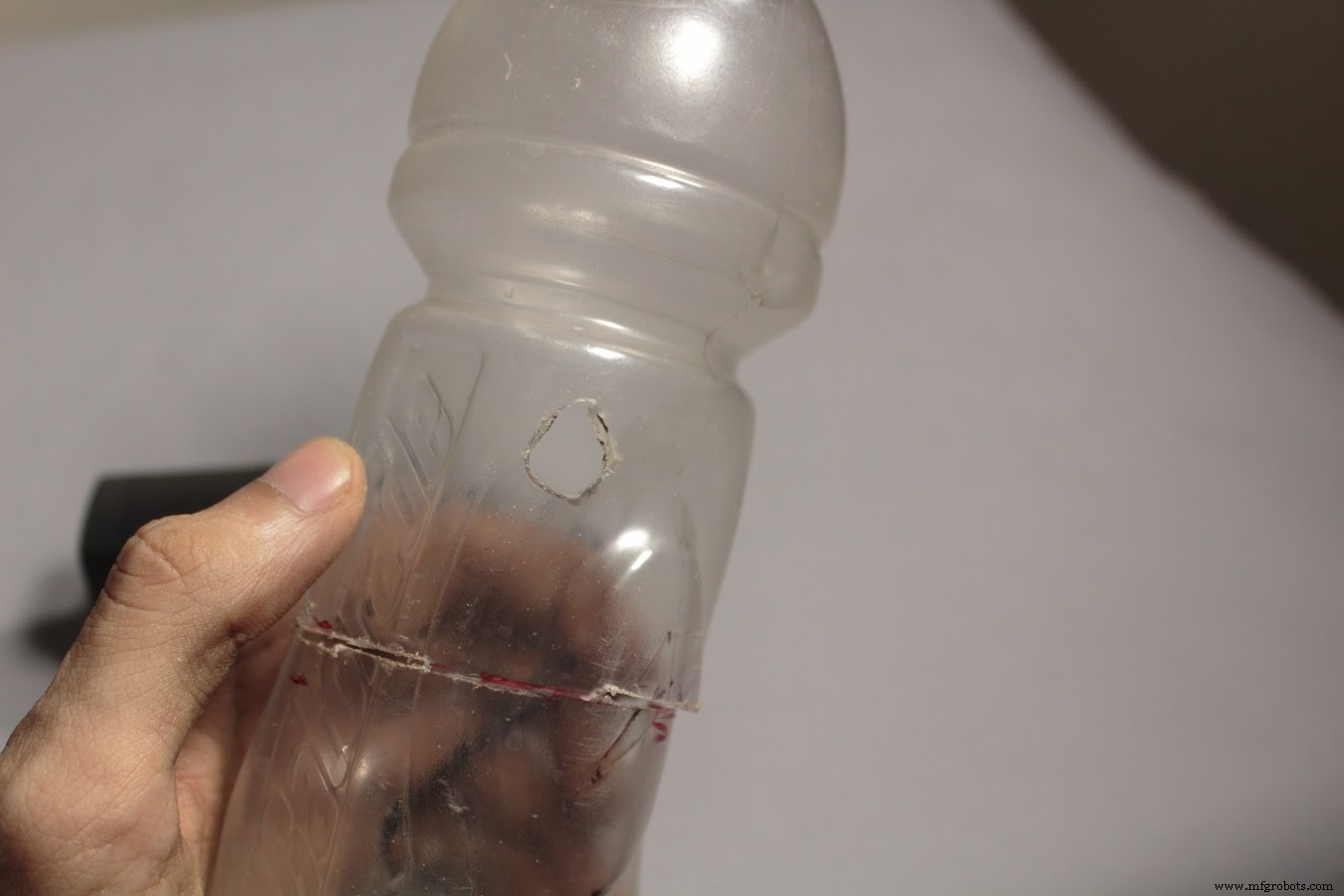

必须在瓶子底部上方约 50 毫米处切割瓶子，以便将泵放入其中。必须在瓶子上开孔，以便出口管和电源线可以穿过瓶子。

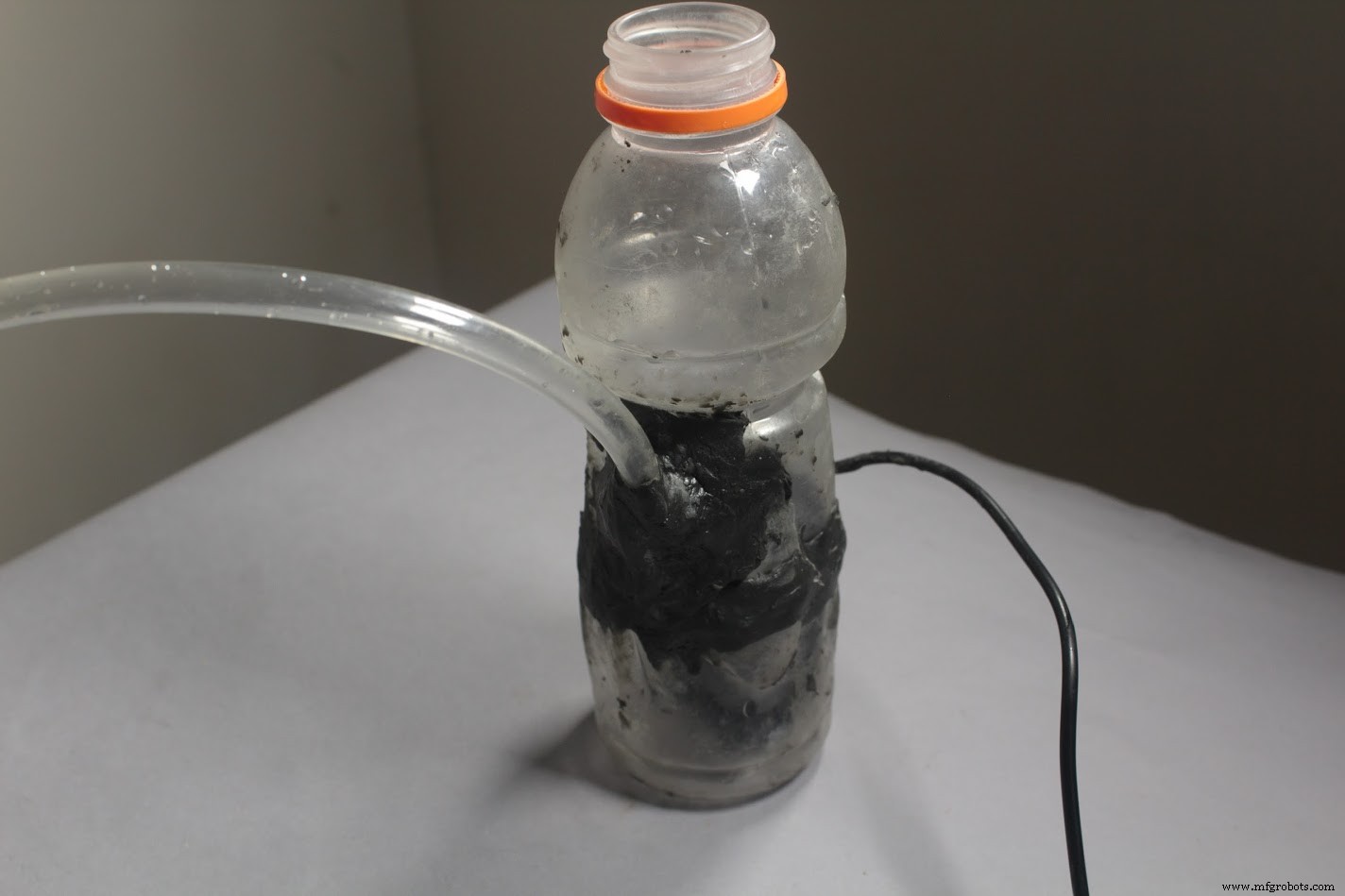

一旦出口管和电线从它们各自的孔中取出，瓶子就可以再次密封。为了密封瓶子，我们必须使用环氧化合物，它会在几个小时内变硬。这将防止任何水泄漏。

只需打开瓶盖即可从瓶子顶部重新装水。

第 6 步：机械组装：盒子准备

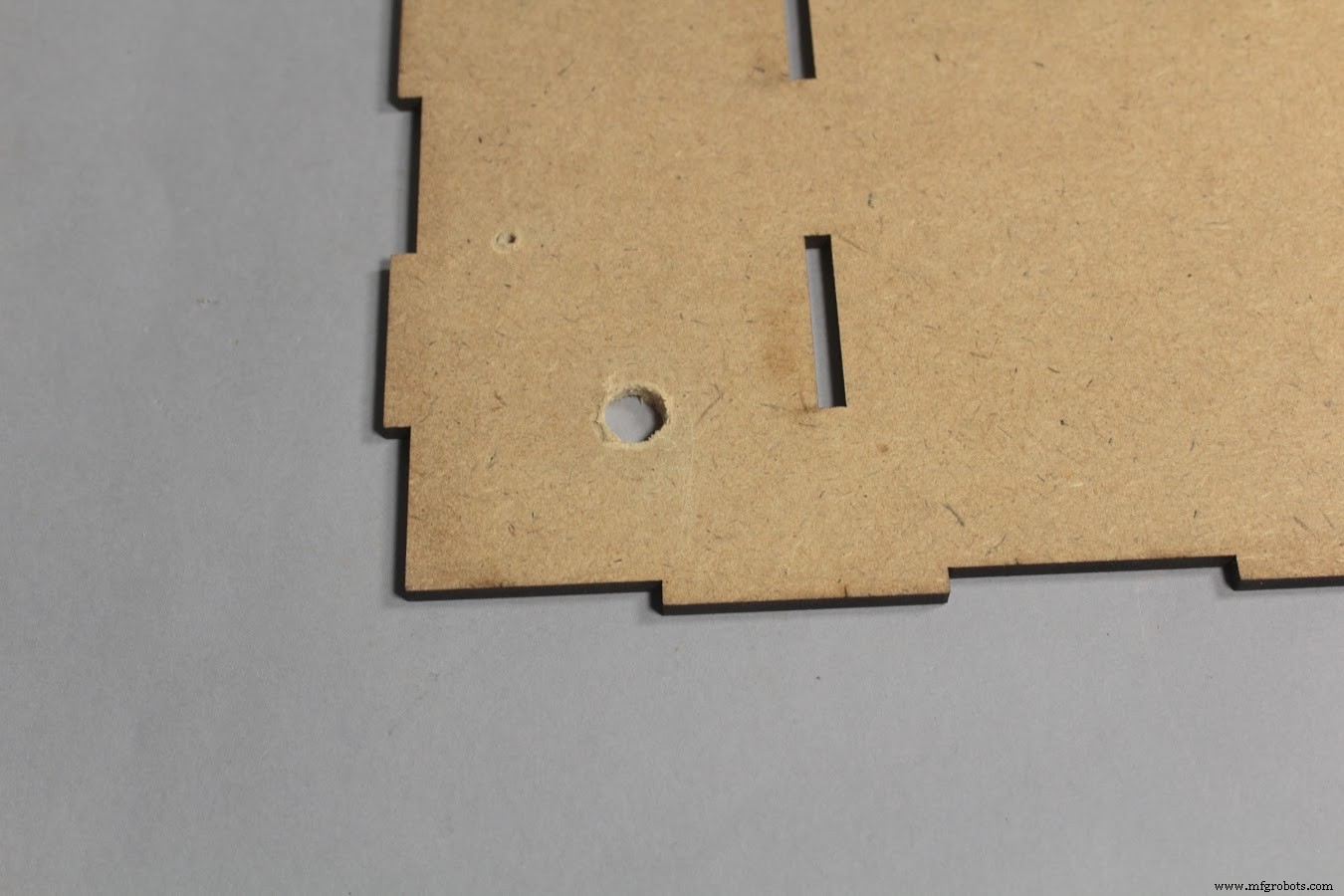

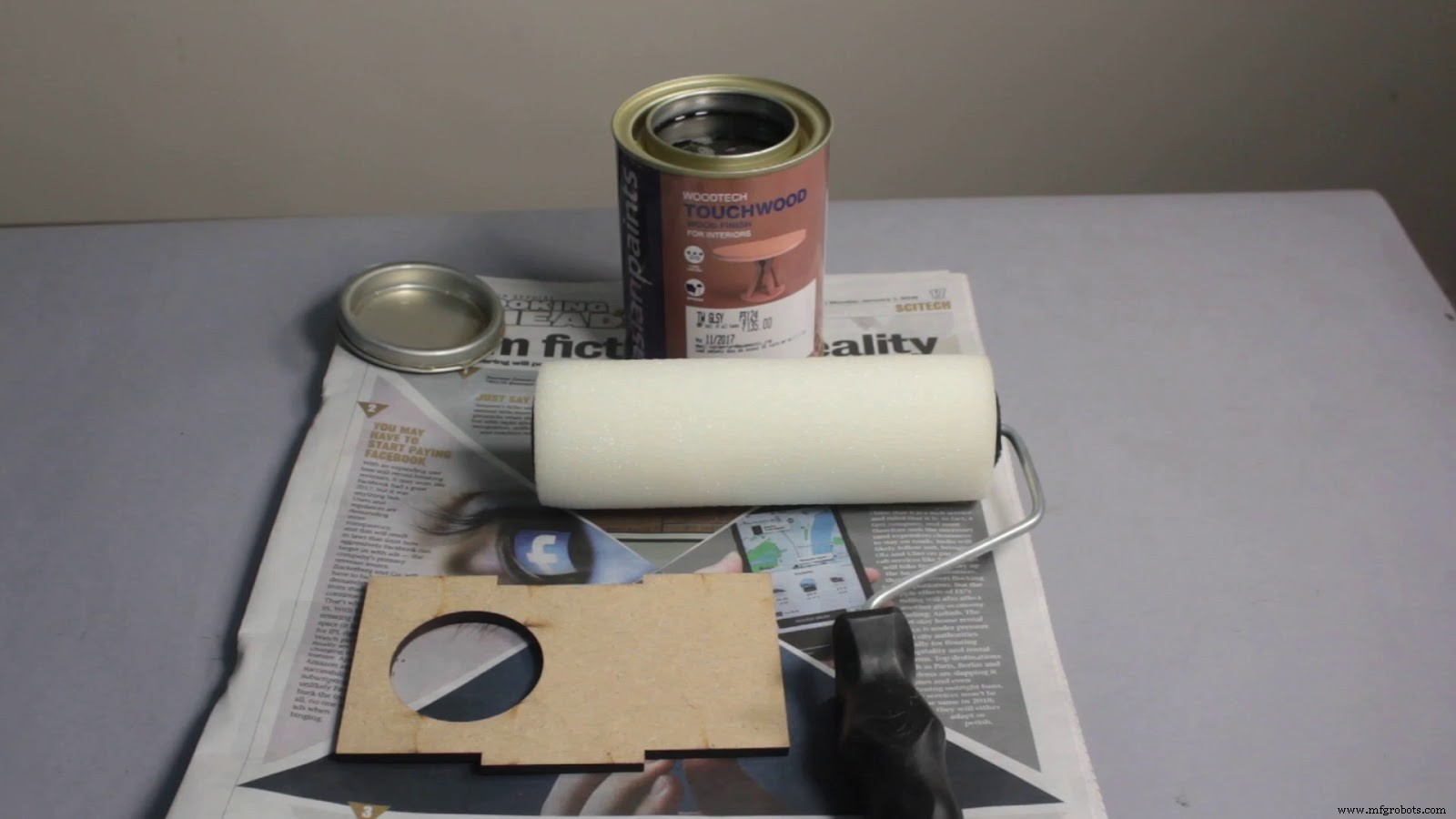

一旦你成功地用激光切割了盒子的 8 个不同的面，在每个面的两侧涂上保护性木器涂层。

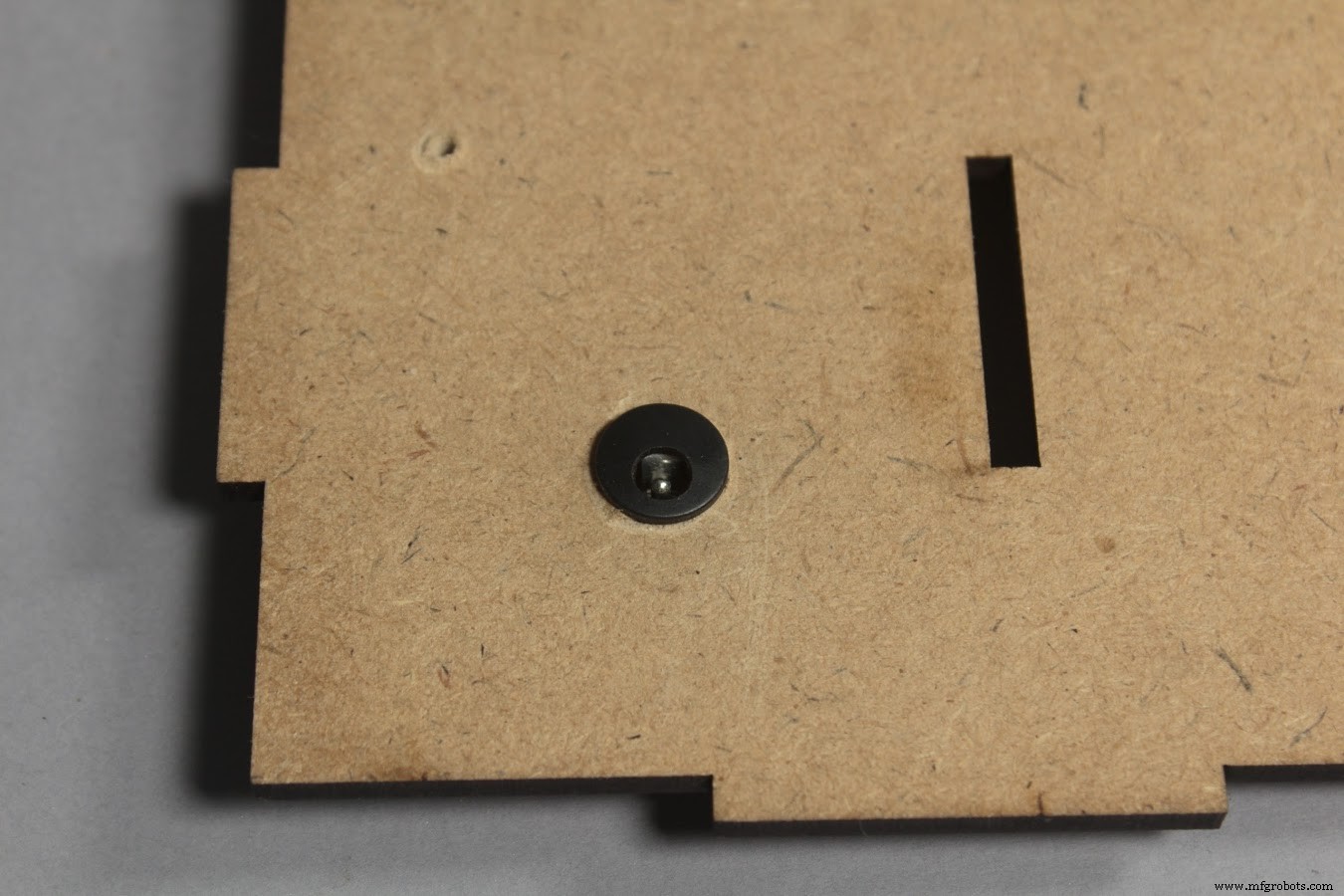

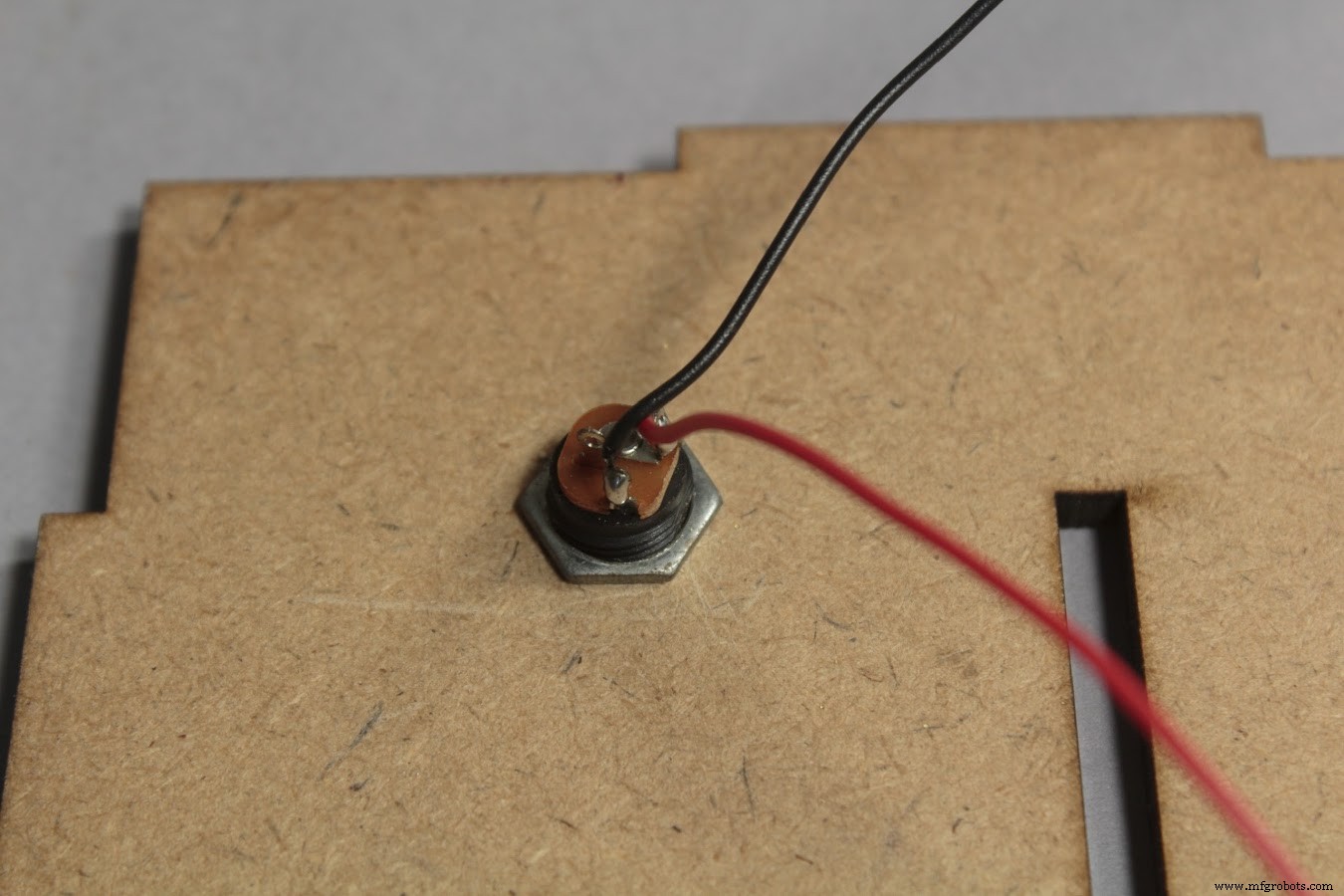

将电源插孔也安装在背板上并将其连接到电路板。

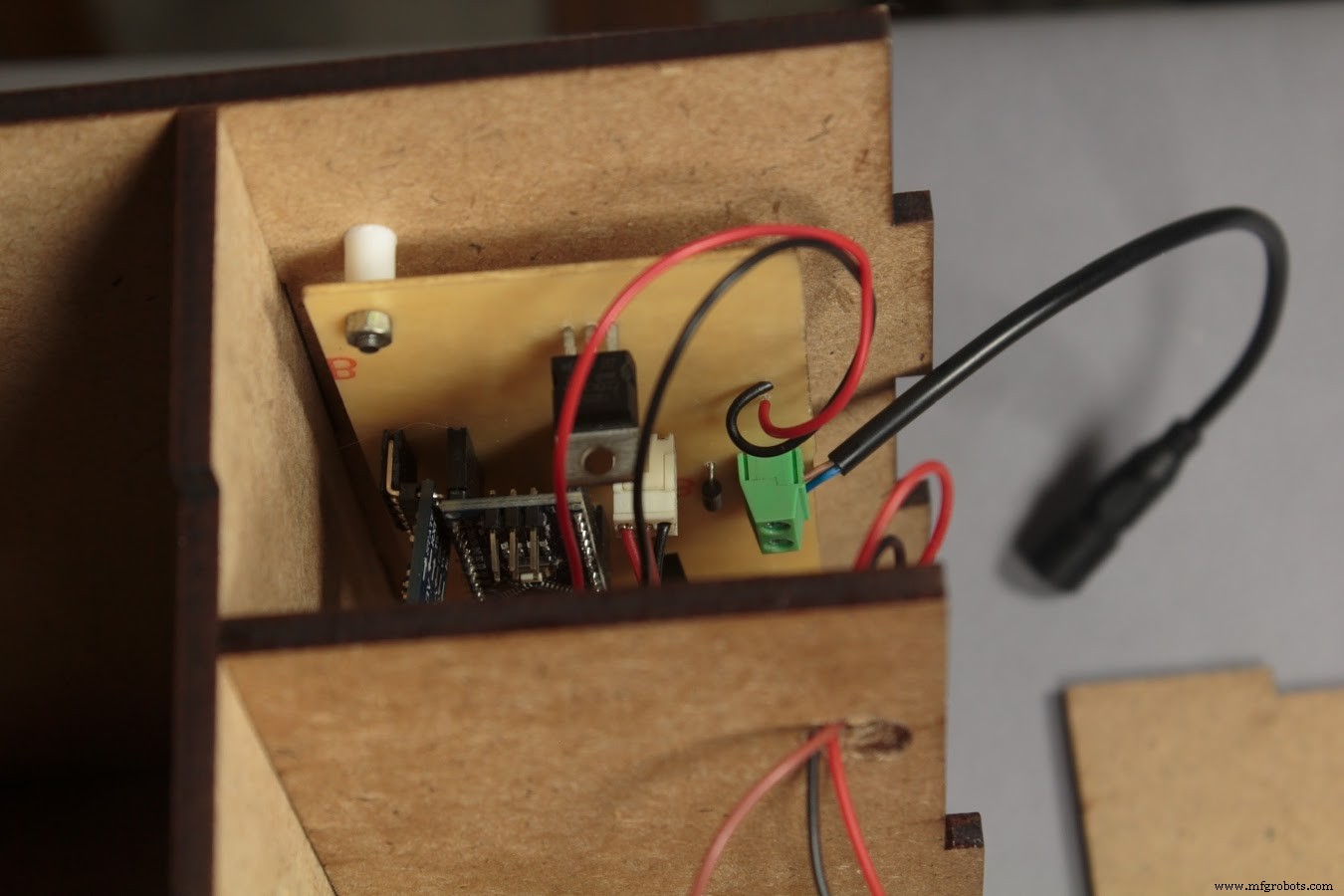

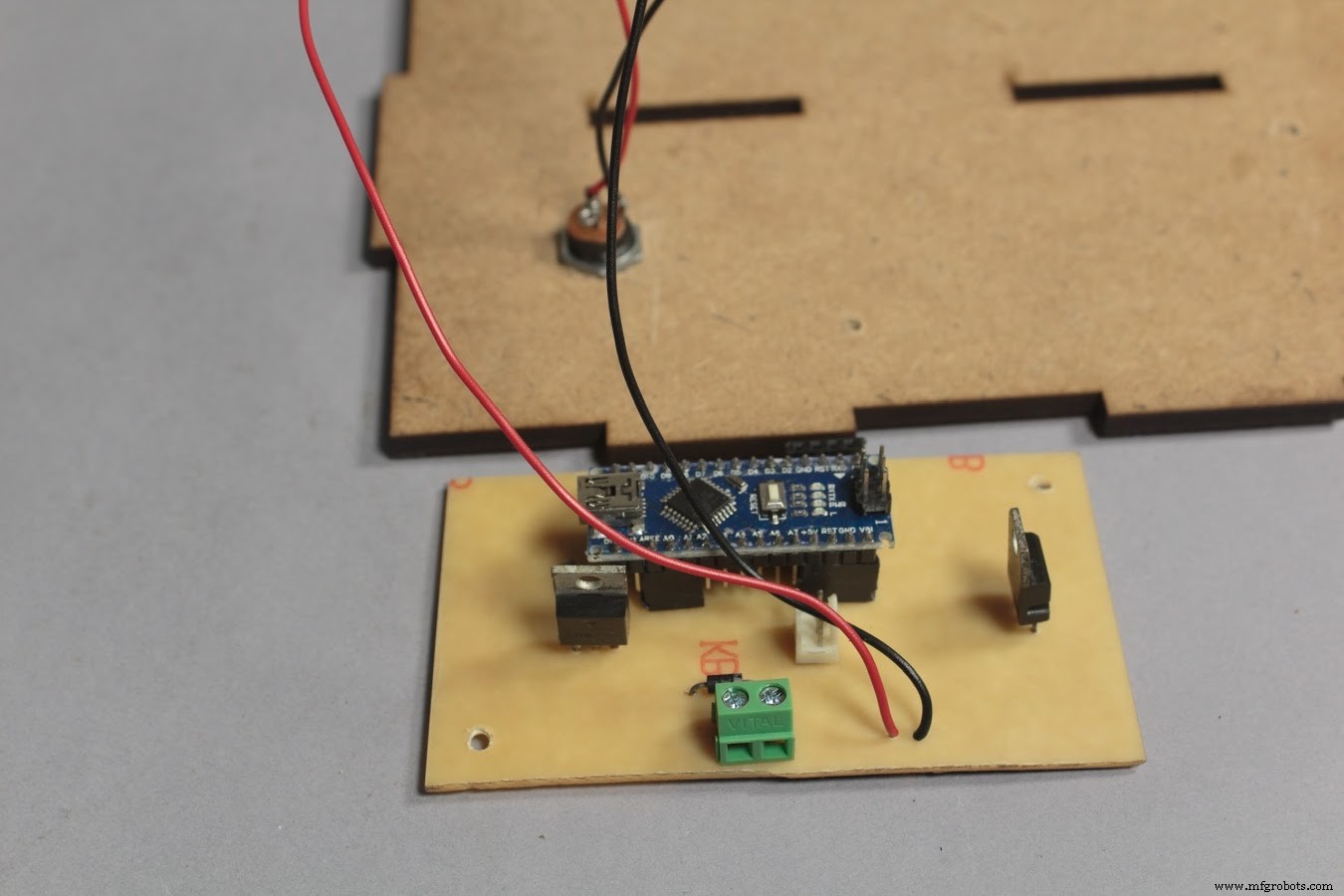

将电路板安装在盒子的背板上，使其适合各自的部分。

将泵出口管穿过给定的孔，使其到达植物土壤部分。对水分传感器电线做同样的事情。

不要忘记将水泵连接到电路板上，如原理图所示

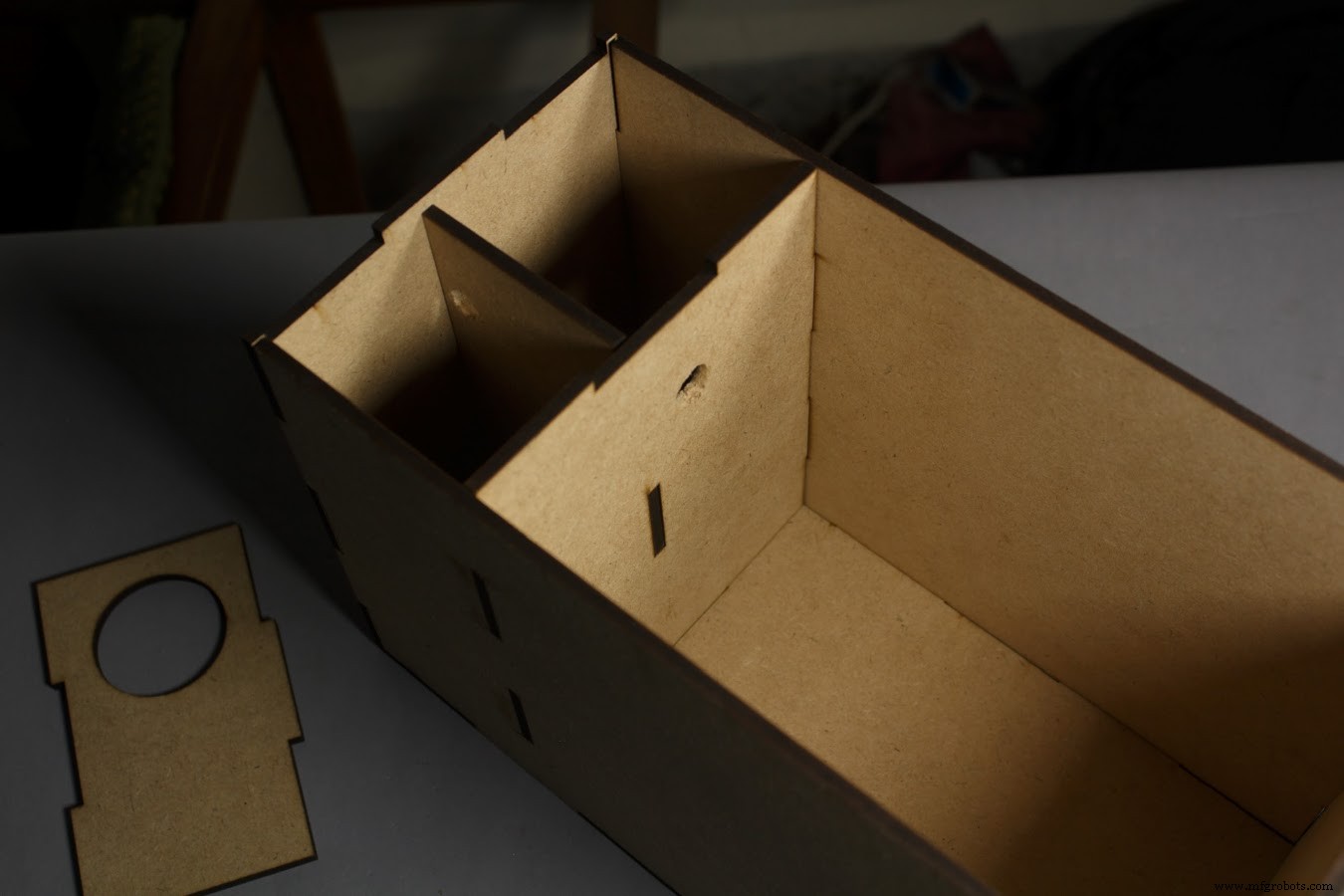

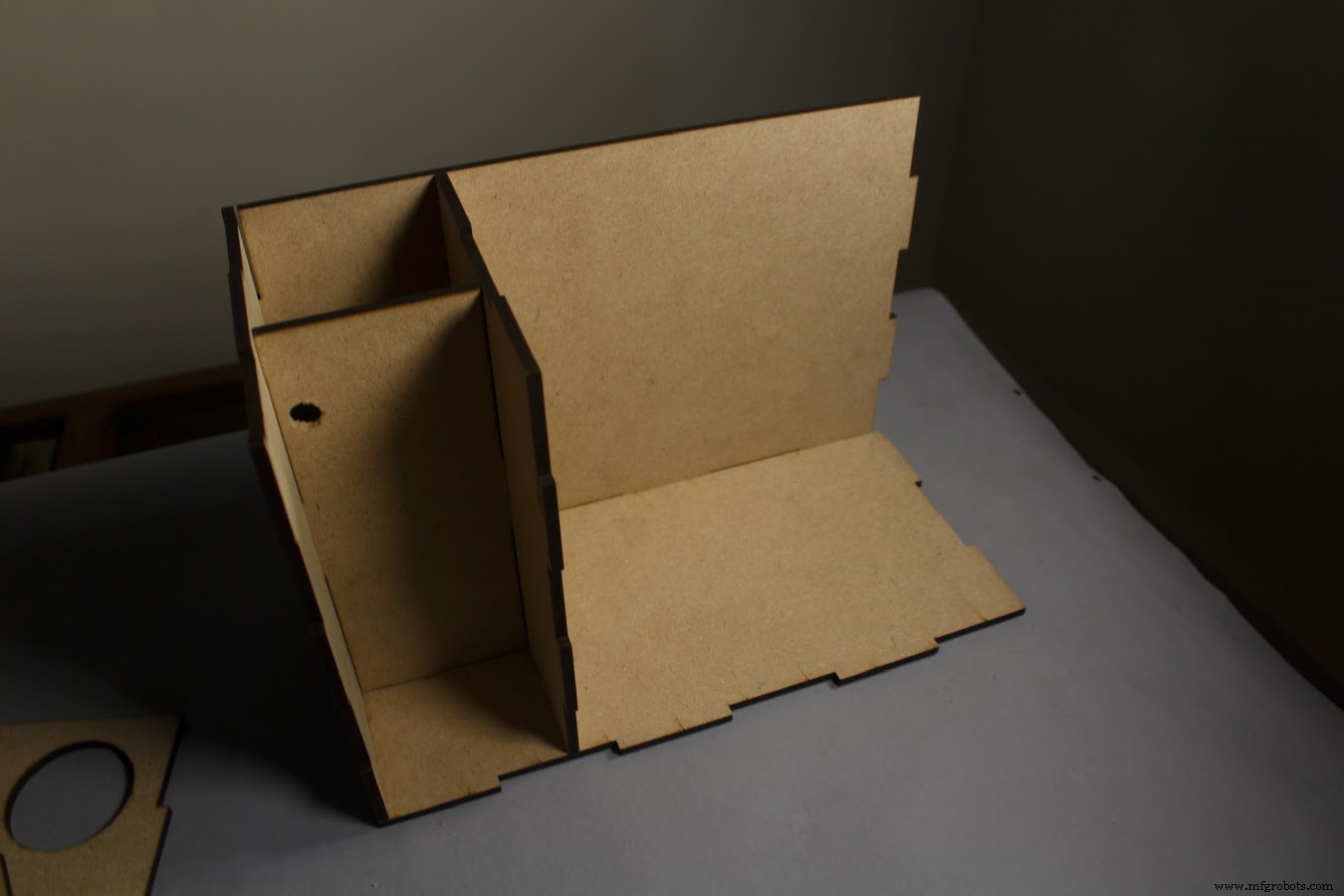

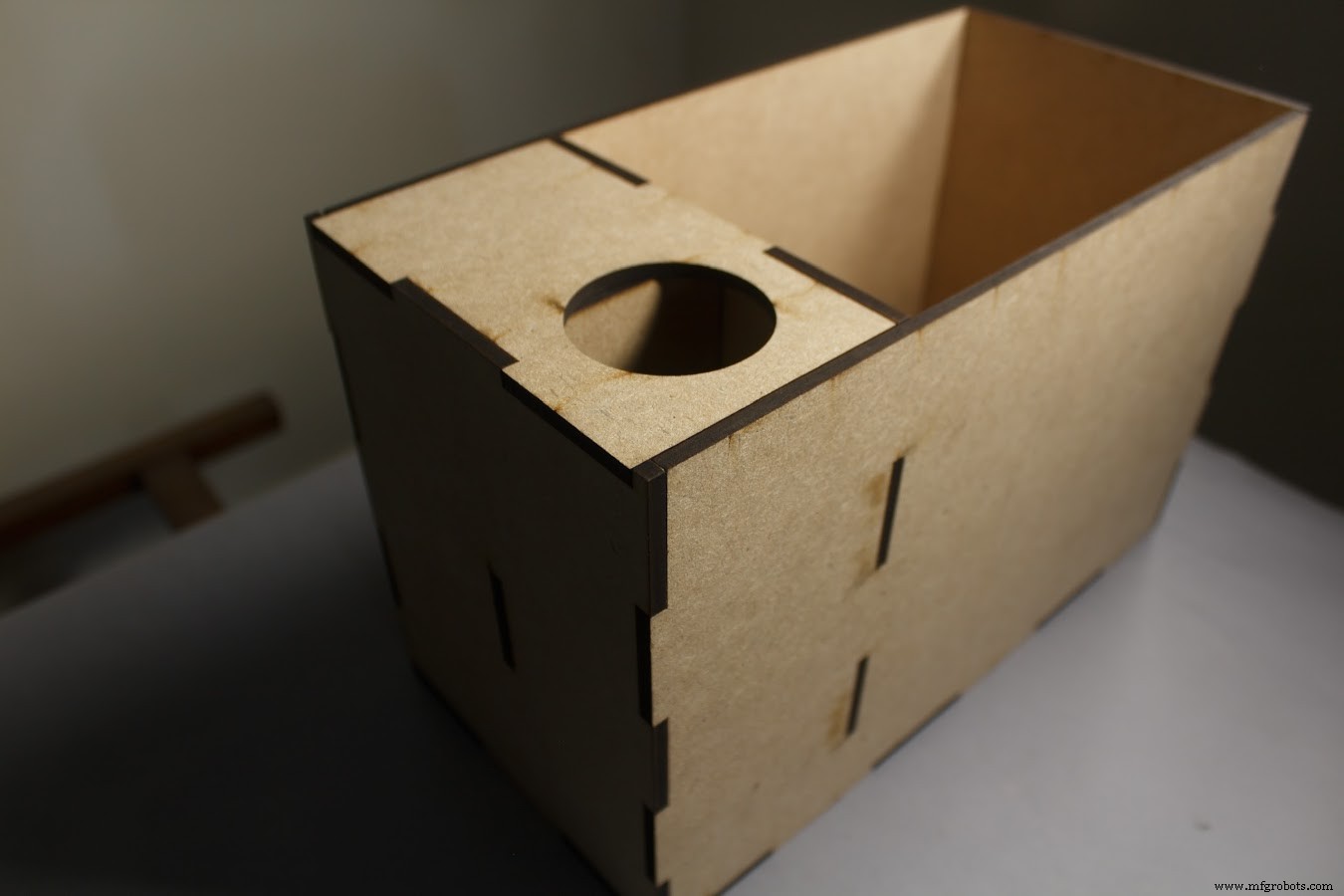

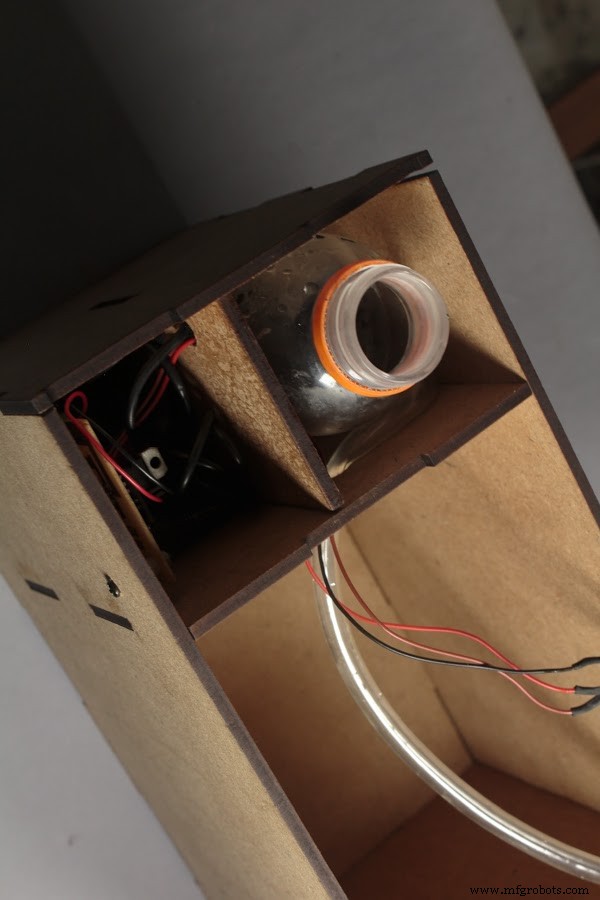

开始将 Box 的不同面互锁，并确保瓶子紧贴其指定区域。

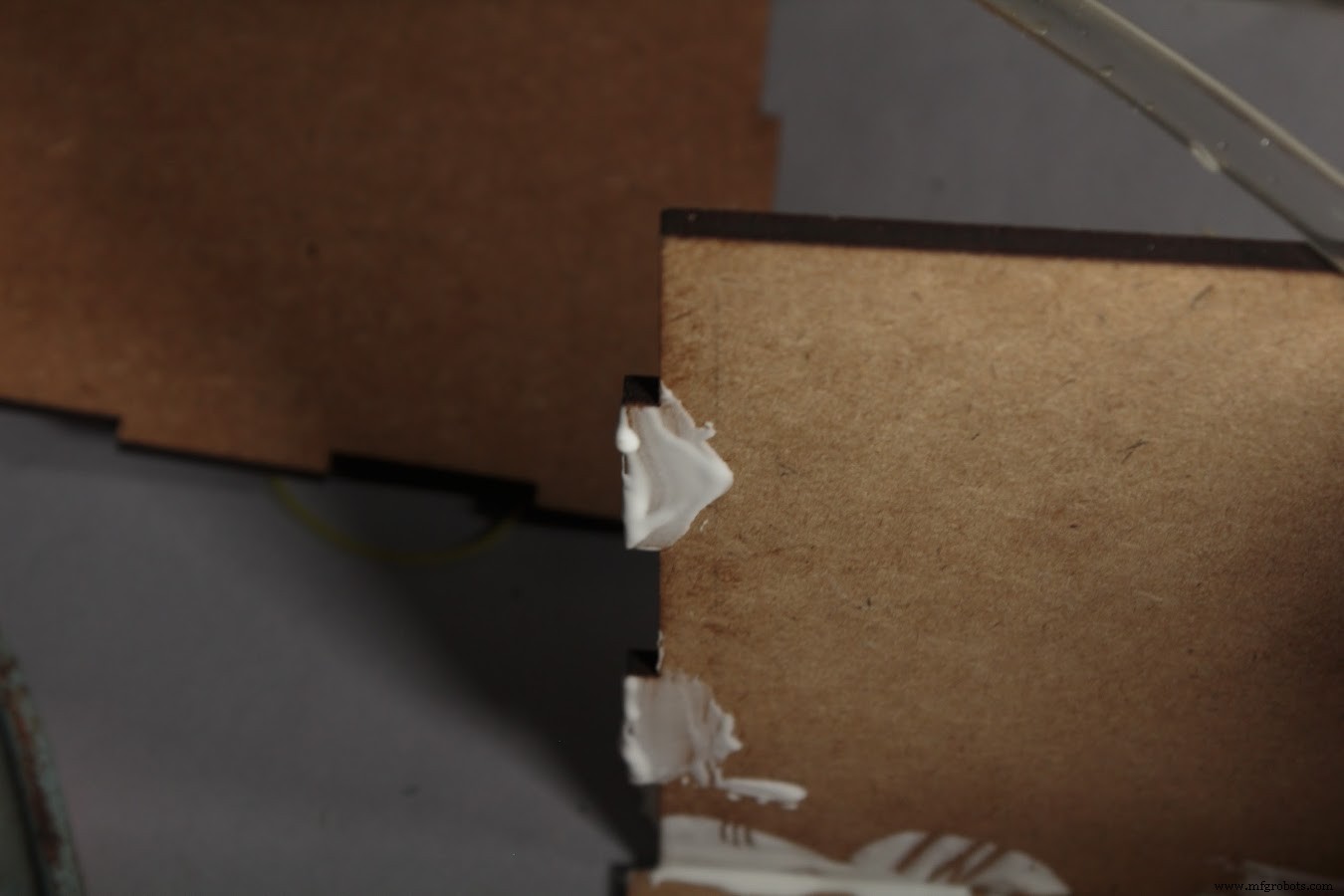

用木胶或粘合剂将整个盒子密封

所有这些步骤都在本项目开始时的视频中进行了演示。

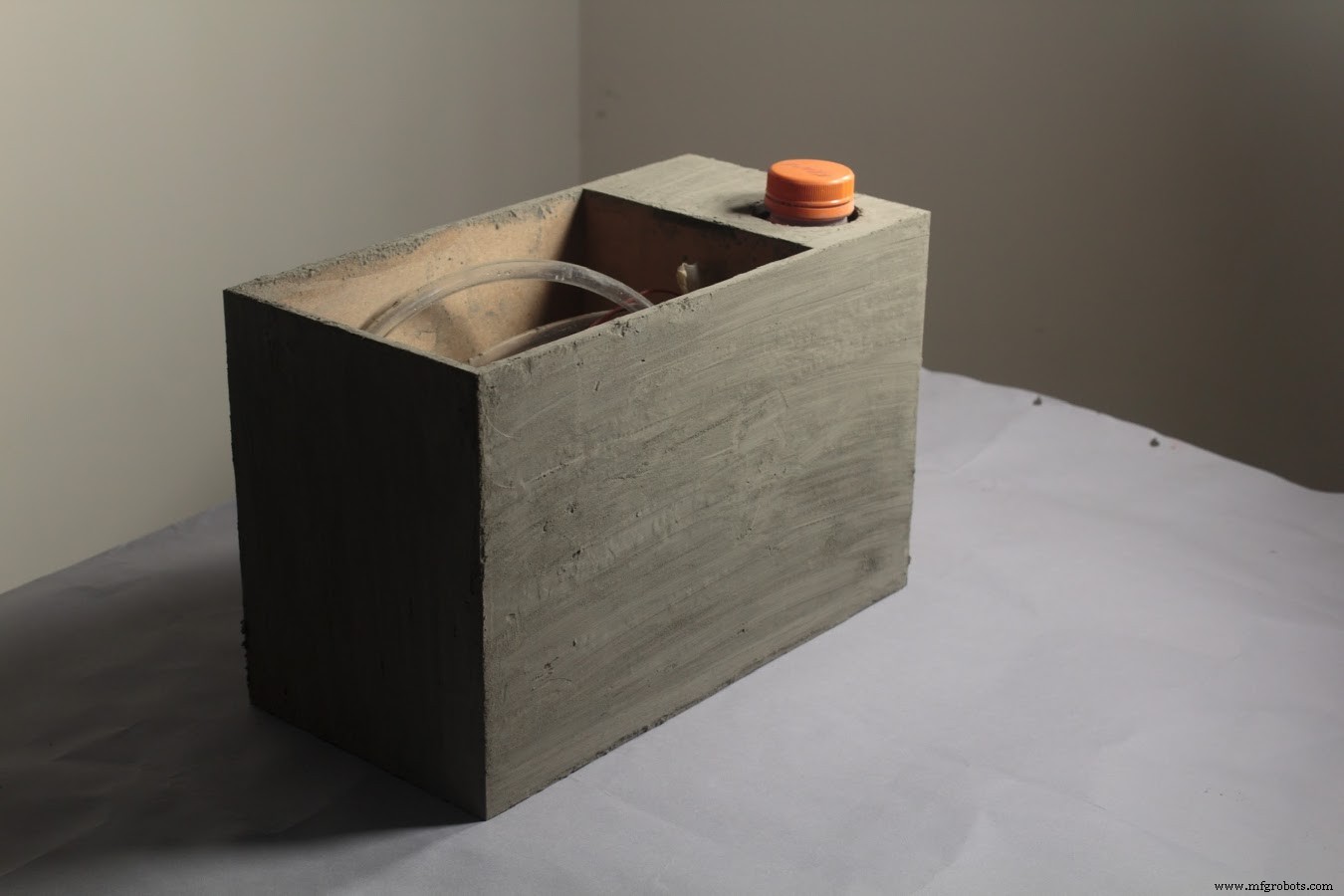

第七步：机械组装：水泥

这一步将决定盒子的纹理和最终饰面，并为花盆提供另一层保护涂层。

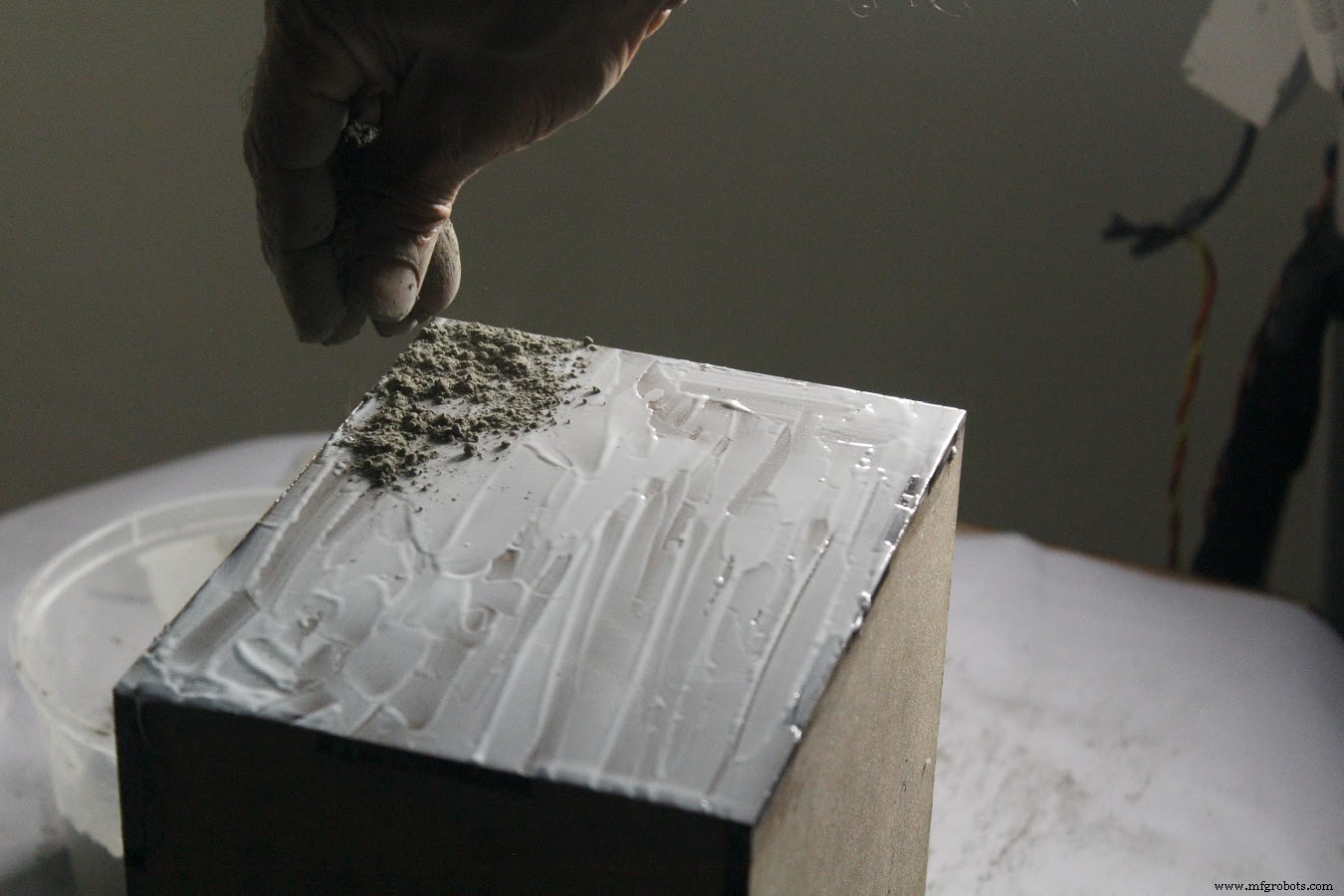

在盒子的每个面上涂上胶水。然后在胶水上撒一些水泥。使用从顶板上切下的剩余圆形 MDF 片来平滑整个盒子每个面的表面的水泥。如视频所示，对盒子的每个面重复此步骤。

水泥干燥后，每 6 小时喷一次水，持续 1 天。这将使水泥固化，不会出现裂缝，也可以防止漏水。

第 8 步：添加土壤和植物

水泥固化后，用土填充盒子。

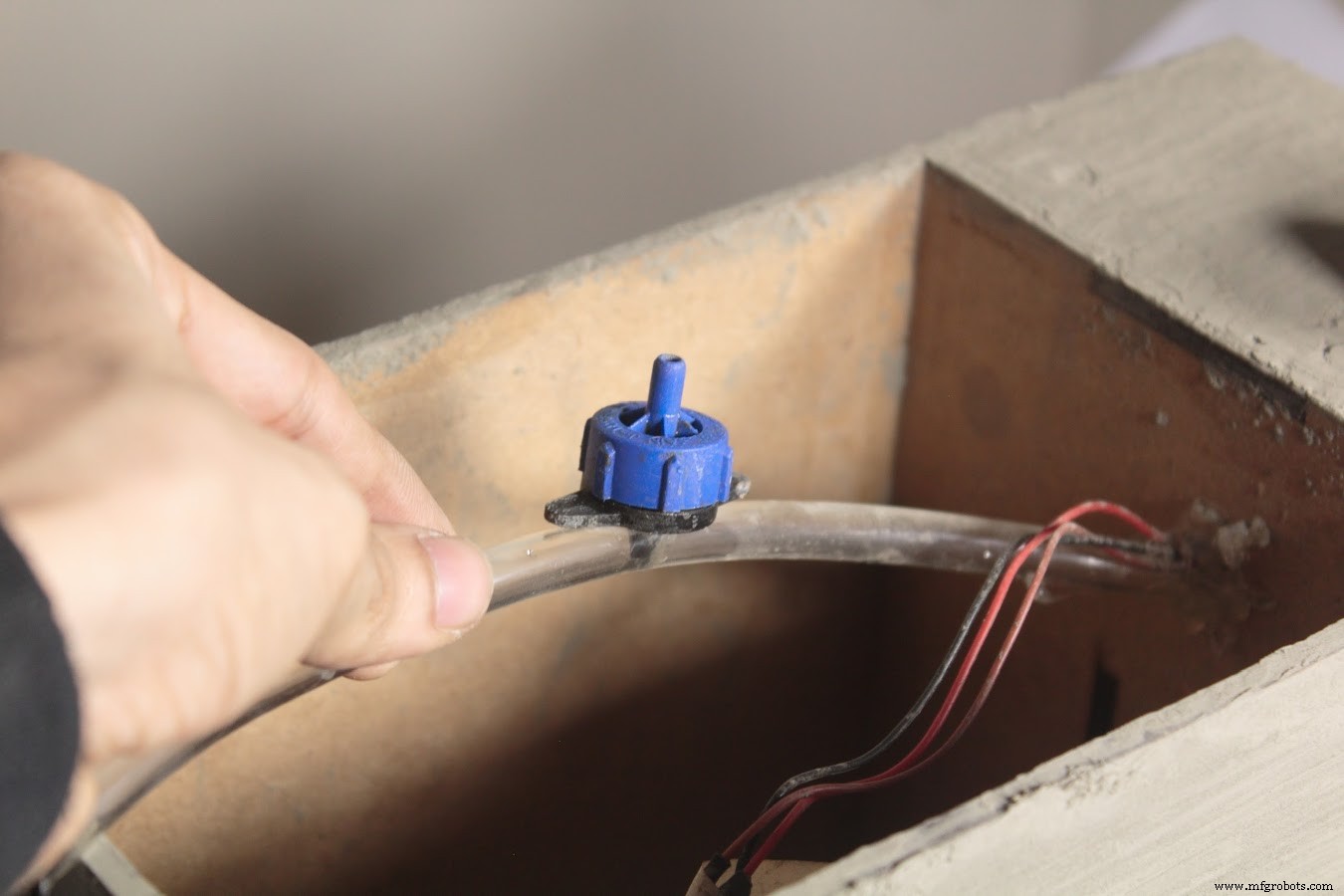

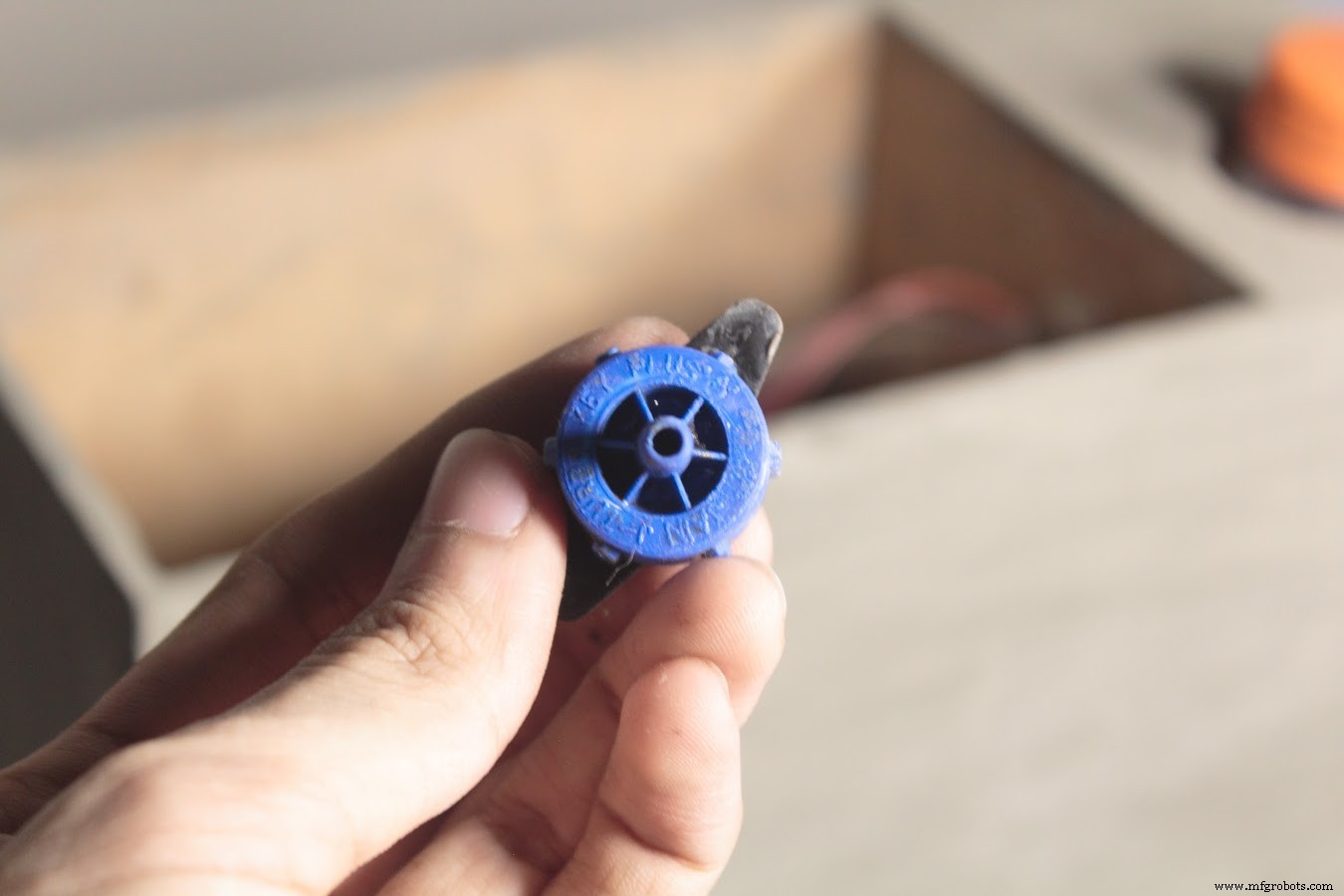

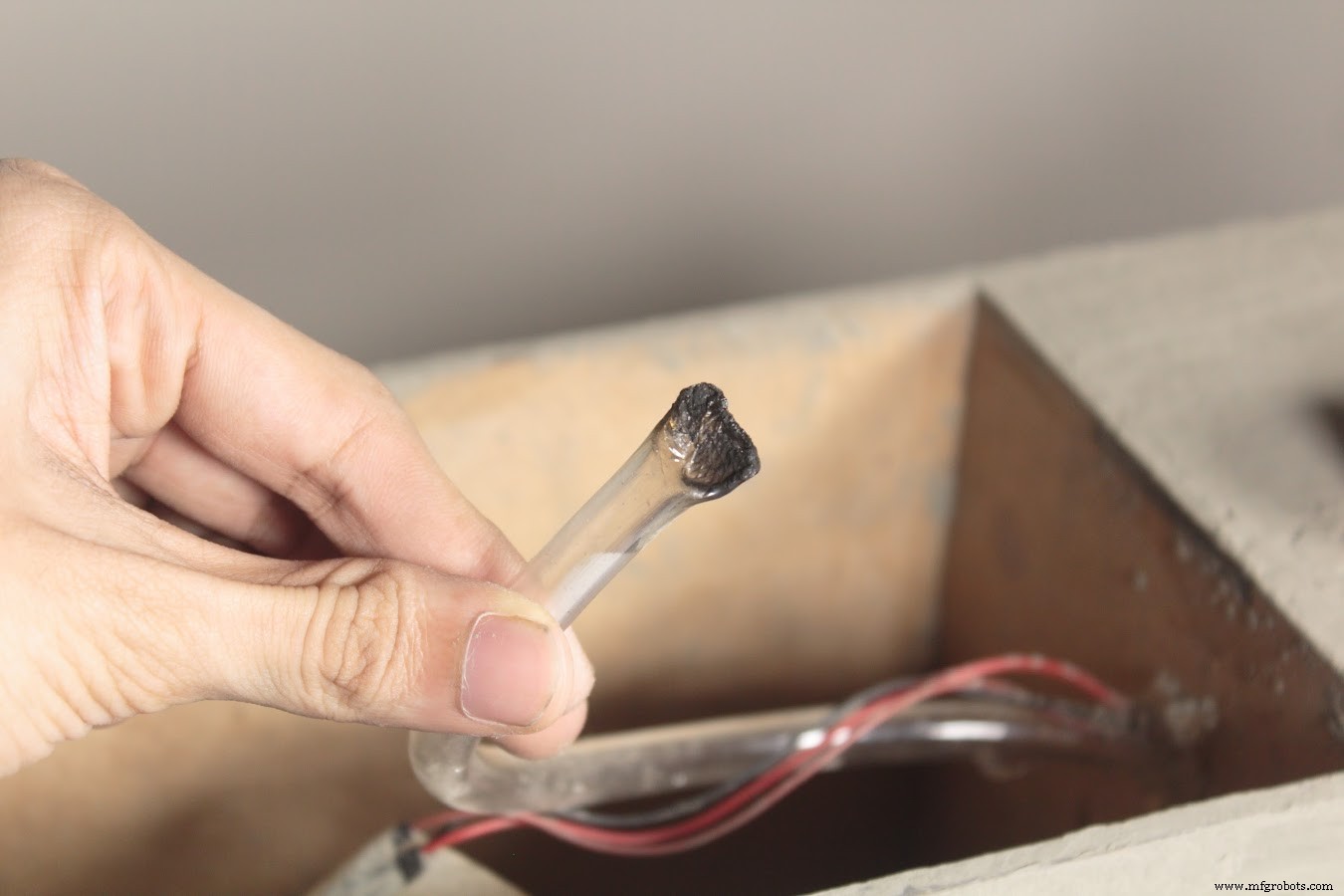

请记住在出口管的末端为滴头打孔之前热封。滴头用于调节出水管的出水量，使水不流出花盆。

将土壤湿度传感器放入土壤中。

Power Sprout 通过背板上的 Power Jack 并确保将水箱注满水位。

测试是否一切正常，你应该完成。
