Arduino 交通灯模拟器
组件和用品
 |
| × | 1 | |||
 |
| × | 1 | |||
 |
| × | 1 | |||
 |
| × | 3 | |||
| × | 1 | ||||
 |
| × | 1 |
应用和在线服务
 |
|
关于这个项目
这个简单的小项目使用 Arduino 和一些 LED 来复制交通灯。它使用代码作为内部计时器并继续运行，直到您切断 Arduino 的电源。
好的。材料如下：
1. Arduino/Genuino/Geekcreit/Whatever Uno

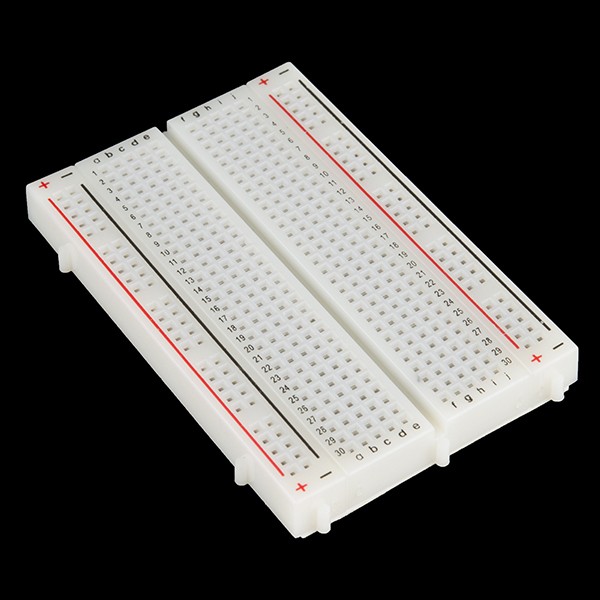

2.面包板
3. 跳线

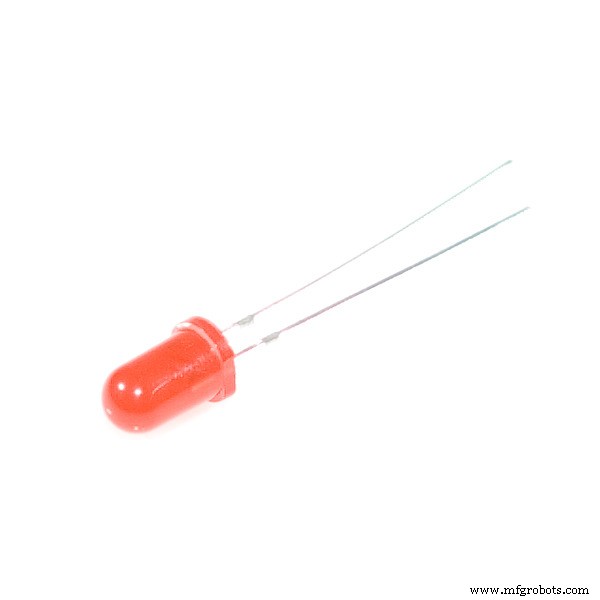

4. 红黄绿LED灯
5. Arduino USB 2.0 数据线
好吧。让我们开始吧？？
第一步：给面包板供电
是的，我知道只有一根电线，而通常有两根电线，但请相信我：完全按照您所看到的方式进行操作。我一遍又一遍地修改了这篇文章，完全正确。
将跳线的一侧插入GND 在板上。将另一边引向面包板。把它放在面包板上最右边的一列，在顶部。这是地柱。一直向右。如果您不明白，请查看图片和/或原理图。
第二步：添加 LED
取出你的 LED 和电阻器。将电阻器的一端放在右侧的列中，即我们将跳线连接到的同一列。将面包板的另一端伸入面包板的主要部分。将电阻器连接到您喜欢的任何行。我们的 LED 将位于同一行。我们将 LED 的一端粘在面包板的一侧，另一端粘在面包板的另一侧。 LED 的短端将在电阻器所在的一侧，即右侧。将 LED 的另一端延伸到面包板的右侧。 （如果 LED 没有正确放置，项目将无法运行。）
第三步：完成电路
好吧。这是最后一部分。取另一根跳线，将其放在 LED 亮起的同一排。这是电线将要去的地方：
绿色 LED：端口 2，数字 PWM 部分
黄色 LED，端口 3，数字 PWM 部分
红色 LED，端口 4，数字 PWM 部分
如果你不明白，检查原理图是参考图片。
现在，上传您的代码，您就完成了！
（看，我告诉你什么了？它有效！！）
代码
- Arduino 交通灯代码
Arduino 交通灯代码Arduino
// variablesint GREEN =2;int YELLOW =3;int RED =4;int DELAY_GREEN =5000;int DELAY_YELLOW =2000;int DELAY_RED =5000;//基本函数void setup(){ pinMode(GREEN, OUTPUT); pinMode（黄色，输出）； pinMode(RED, OUTPUT);}void loop(){ green_light();延迟（DELAY_GREEN）；黄灯（）；延迟（DELAY_YELLOW）；红灯（）;延迟（DELAY_RED）；}void green_light（）{ digitalWrite（GREEN，HIGH）；数字写入（黄色，低）； digitalWrite(RED, LOW);}void Yellow_light(){ digitalWrite(GREEN, LOW);数字写入（黄色，高）； digitalWrite(RED, LOW);}void red_light(){ digitalWrite(GREEN, LOW);数字写入（黄色，低）；数字写入（红色，高）；} 示意图
