无线灯开关操纵器

必要的工具和机器

3D 打印机（通用）

应用和在线服务

Arduino IDE

关于这个项目

构思

所以一旦我决定入睡，我就不喜欢起床。有时我只想在入睡前做一些阅读，需要开灯。所以我决定做这个电灯开关机械手。

我意识到这还有其他一些影响：

• 太矮而无法够到开关的儿童

• 行动不便的人

项目

该项目主要基于 433 MHz 射频板相互通信。有时，这可能是一项壮举。如果代码不适合您，请尝试在 Slave_servo.ino 中修改这些值：

const unsigned int upperThreshold =70; //上限阈值 const unsigned int lowerThreshold =50; //下限阈值

• Master_Remote.ino 使用发射器连接 Arduino

• Slave_Servo.ino 与接收器在同一个 Arduino 上运行

接线

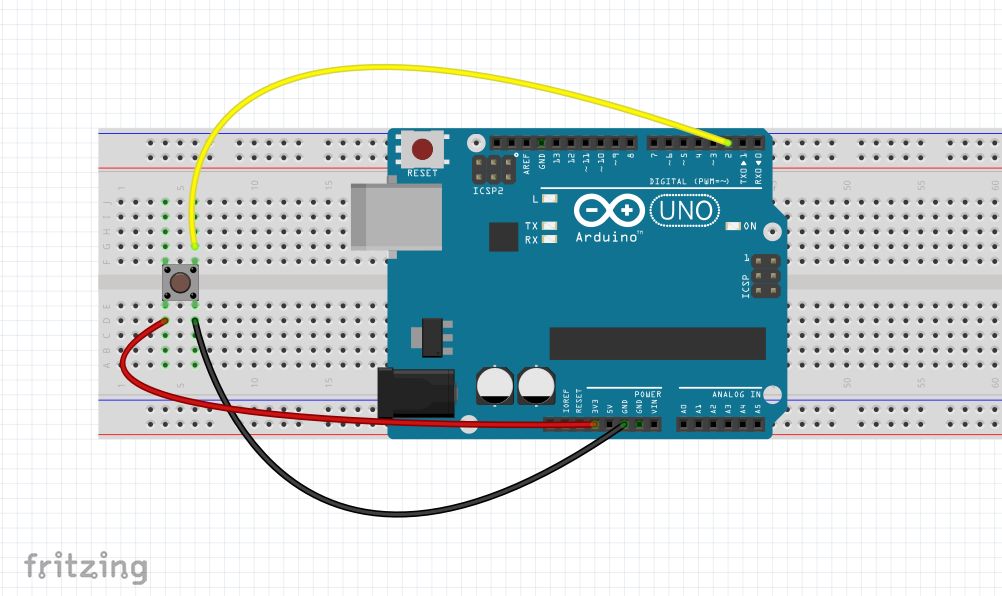

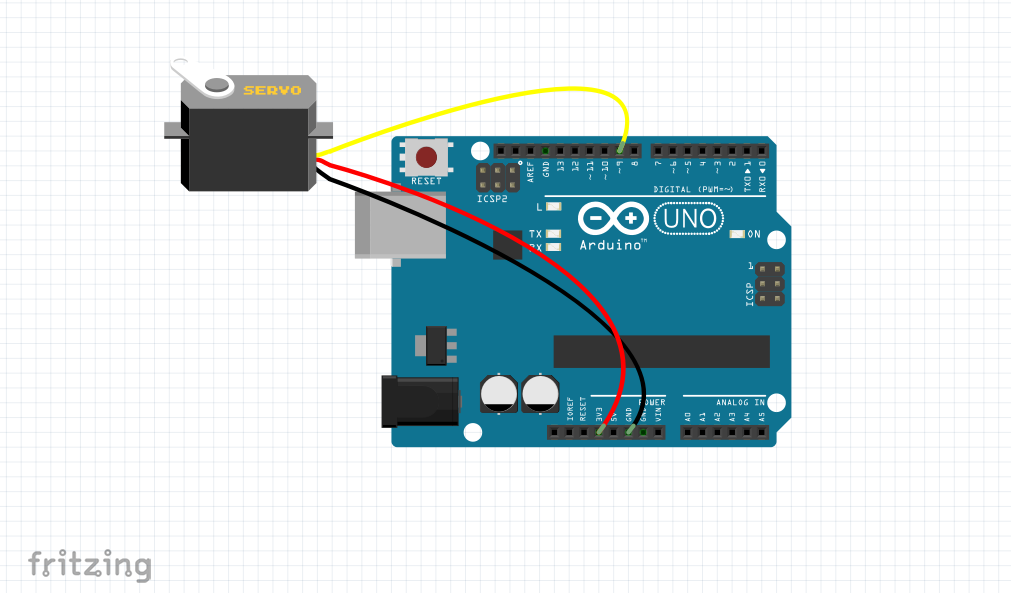

接线很简单，用这个链接里的图片，和“原理图”下的图片。

注意

• 按钮与发射器在同一个 Arduino 上，伺服与接收器在同一个 Arduino 上。

壁挂式

至于将伺服器安装在墙上，您将需要使用 3D 打印机。伺服支架已经在 OpenSCAD 中建模，您可能需要更改孔的位置。我已经包含了 OpenSCAD 文件，以便可以修改孔参数。您需要为初学者打印 mhacks_lightswitchv4.stl。

打印后，将伺服器固定并固定在开关上（这可以通过命令条这样简单的东西来完成，或者如果你真的确定你喜欢它，超级胶水（我不推荐这样做）。

最终项目

这是最终项目（我为名为 Mhacks 的在线黑客马拉松提交了这个项目）。

为了使设置更持久，您可能需要打印一个 Arduino 外壳。这个案例效果很好。您可以使用命令条将它和面包板安装到墙上。

未来发展

• 使用基于 ESP8266 的开发板来控制伺服器，而不是 2 个 Arduino

• 制作一个电灯开关盖，更雄辩地嵌入伺服

• 开发 Alexa 代码，使其能够进行语音控制

代码

• Slave_Servo.ino
• Master_Remote.ino

Slave_Servo.inoArduino

#define rfReceivePin A0 //RF Receiver pin =Analog pin 0 #define ledPin 13 //Onboard LED =digital pin 13 #include  伺服舵机；无符号整数数据 =0; // 用于存储接收数据的变量 const unsigned int upperThreshold =70; //上限阈值 const unsigned int lowerThreshold =50; //下阈值 void setup(){ pinMode(ledPin, OUTPUT); Serial.begin(9600);伺服.attach(9); } void loop(){ data=analogRead(rfReceivePin); //监听模拟引脚0上的数据 if(datalowerThreshold){ digitalWrite(ledPin, HIGH); //如果接收到一个HIGH信号，打开LED Serial.println(data);伺服.写（90）； } }

Master_Remote.inoArduino

 #define rfTransmitPin 4 //RF Transmitter pin =digital pin 4 #define buttonPin 2 #define led 13 void setup() { // 把你的设置代码放在这里，运行一次：pinMode(rfTransmitPin, OUTPUT); pinMode(buttonPin, INPUT); pinMode（led，输出）； Serial.begin(9600);}int buttonState =0; void loop() { // 把你的主要代码放在这里，重复运行：buttonState =digitalRead(buttonPin); if (buttonState ==HIGH) { // 打开 LED：digitalWrite(rfTransmitPin, HIGH);数字写入（LED，高）； Serial.println("传输");延迟（10）； } else { // 关闭 LED：digitalWrite(rfTransmitPin, LOW);数字写入（LED，低）； Serial.println("否"); }}

定制零件和外壳

Arduino 案例

示意图
