MQ2气体传感器：功能、工作机制与实用应用

传感器使电子设备能感知和响应环境变化。在光、声、接近等众多品类中，气体传感器在安全系统中发挥关键作用，检测液化石油气、丙烷、甲烷、氢气、酒精、烟雾、一氧化碳等有害气体。MQ2气体传感器是专为此设计的广泛使用的化学电阻器。

什么是MQ2气体传感器？

MQ2是一种金属氧化物半导体传感器，测量气体浓度范围200ppm至10,000ppm。工作电压5V DC，采用分压网络将电阻变化转换为可读模拟信号。

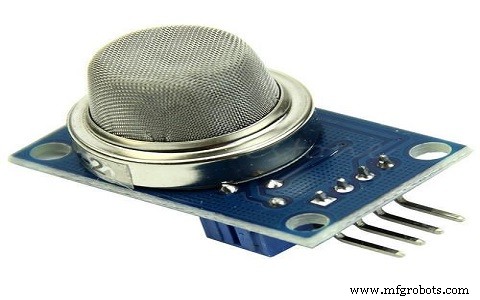

其核心包含涂有二氧化锡(SnO₂)的氧化铝陶瓷元件，封装在不锈钢网罩内。六个引脚连接元件：两个用于加热传感器，四个用于输出信号。

加热时，氧分子吸附在二氧化锡表面，捕获材料电子导致电阻升高。遇还原性气体（如甲烷、液化气、氢气）时，吸附氧原子与气体反应，释放电子降低电阻。电流变化产生与气体浓度成正比的模拟电压。

1. 加热：两个专用引脚供电将传感器加热至工作温度(~400°C)。

2. 氧吸附：空气中氧分子结合到传感器表面，捕获电子，电阻升高。

3. 气体相互作用：还原性气体接触传感器时，与吸附氧反应，释放电子，电阻降低。

4. 信号生成：电阻变化经内部分压器转换为电压；气体浓度越高，电压越高。

MQ2宽广的检测范围使其适合：

虽然传感器无法区分具体气体，但其模块版本——内置电子电路——允许无单片机直接集成单一气体检测。精确ppm测量需原始传感器配合单片机及适当的模数转换。

MQ2替代品包括MQ-6、M-306A、AQ-3传感器，各有不同灵敏度谱和目标气体。
