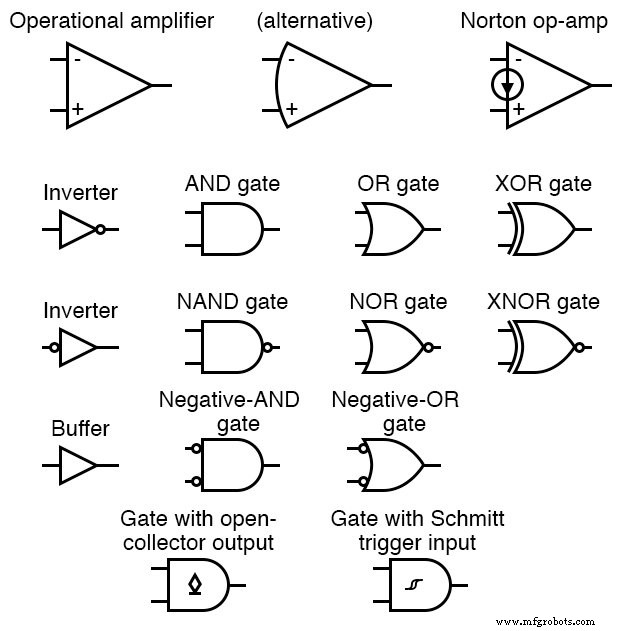

逻辑门是实现布尔逻辑函数的基本电子元件，将二进制输入信号转换为单一二进制输出。每个门在代表逻辑 高 (1) 和 低 (0) 状态的离散电压电平上工作。
仅当所有输入为 1 时输出 1；否则输出 0。对应逻辑合取运算。
至少一个输入为 1 时输出 1；仅当所有输入为 0 时输出 0，对应逻辑析取。
单输入单输出，输出为输入逻辑补。输入 0 出 1，输入 1 出 0。
NAND 与 NOR 均称通用门，因各自组合可实现任意布尔函数。NAND 为与运算后取反，NOR 为或运算后取反。

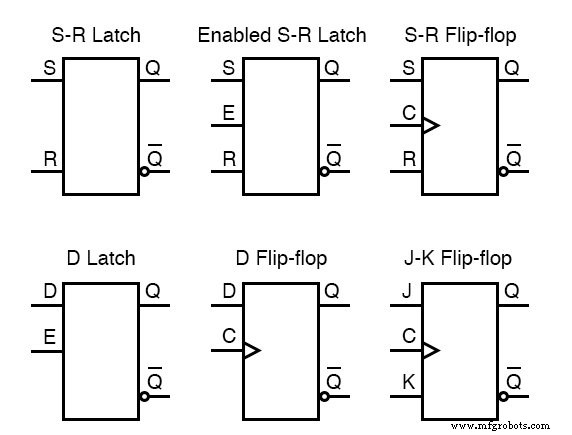

这些门构成复杂数字逻辑骨干，支撑算术电路、存储单元、微处理器架构设计。
