门通用性
NAND 和 NOR 门拥有一个特殊的属性：它们是通用的。也就是说，给定足够多的门，任一类型的门都能够模仿任何其他门类型的操作。
例如，可以使用三个互连的与非门构建一个显示 OR 功能的电路。单一门类型能够模仿任何其他门类型的能力只有 NAND 和 NOR 才能享有。事实上，数字控制系统的设计只是围绕 NAND 或 NOR 门，所有必要的逻辑功能都来自互连的 NAND 或 NOR 的集合。
作为此属性的证明，本节将分为几个小节，说明如何仅使用 NAND 或仅使用 NOR 来形成所有基本门类型。

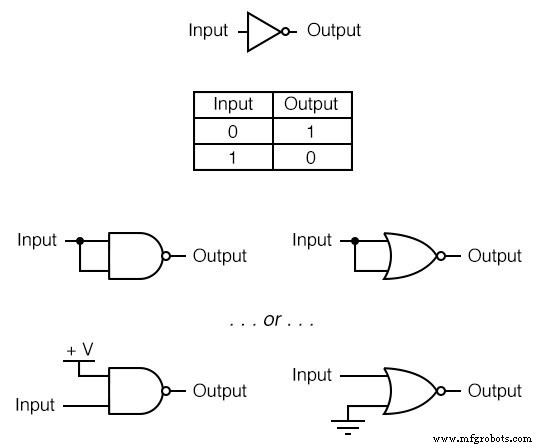

构造 NOT 函数
如您所见，使用与非门作为反相器的方法有两种，使用或非门作为反相器的方法有两种。任一种方法都有效，尽管将 TTL 输入连接在一起会增加驱动门的电流负载量。对于CMOS门电路，由于输入电容增加，公共输入端降低了门电路的开关速度。
逆变器是将一种逻辑功能转换为另一种逻辑功能的基本工具，因此下面的插图中将显示许多逆变器。在这些图中，我将只展示一种反转方法，即未使用的与非门输入连接到 +V（Vcc 或 Vdd，取决于电路是 TTL 还是 CMOS）以及未使用的输入用于或非门接地。
请记住，从逻辑（1 和 0）的角度来看，另一种反转方法（将 NAND 或 NOR 输入连接在一起）同样有效，但从增加 TTL 的电流负载和增加输入电容的实际角度来看是不可取的用于CMOS。

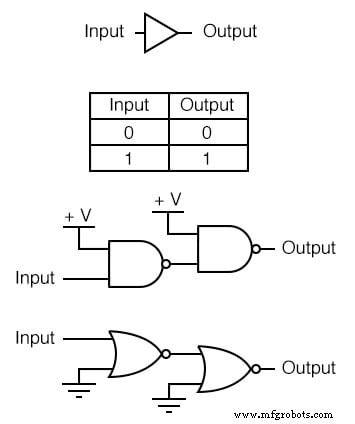

构造“缓冲”函数
由于使用 NAND 和 NOR 门来执行反相器 (NOT) 功能非常容易，因此两个这样的门级将产生缓冲功能，其中输出与输入的逻辑状态相同，这是有道理的。
构造AND函数

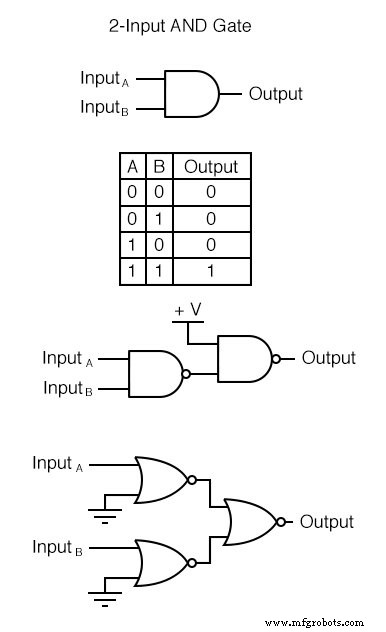

要从与非门实现与功能，只需要在与非门的输出端上有一个反相器 (NOT) 级。这个额外的反转“取消”了第一个 N 在NAND ，离开 AND 函数。从 NOR 门中解决相同的功能需要更多的工作，但可以通过将所有输入反相（“NOT”）到 NOR 门来完成。
构造NAND函数
向您展示如何使用与非门“构建”与非函数是毫无意义的，因为没有什么可做的。为了使 NOR 门执行 NAND 功能，我们必须反转 NOR 门的所有输入以及 NOR 门的输出。对于二输入门，这需要另外连接三个作为反相器的或非门。

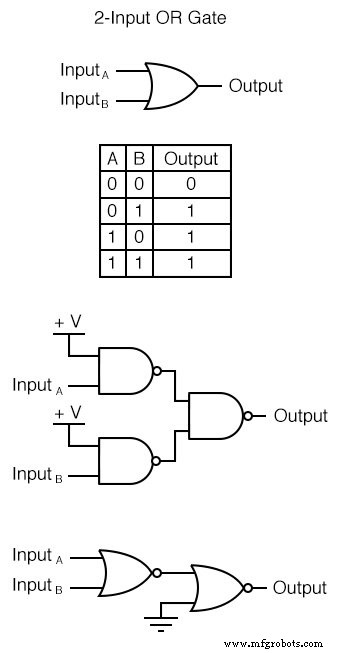

构造 OR 函数
将或非门的输出反相（将另一个或非门连接为反相器）会产生 OR 功能。另一方面，与非门需要反转所有输入以模拟或函数，就像我们需要反转或非门的所有输入以获得与函数一样。
请记住，门的所有输入的反转会导致该门的基本功能从 AND 变为 OR（或反之亦然），以及反转输出。因此，在所有输入都反转的情况下，NAND 表现为 OR，NOR 表现为 AND，AND 表现为 NOR，OR 表现为 NAND。在布尔代数中，这种变换被称为 DeMorgan 定理 ，在本书后面的章节中有更详细的介绍。
构造NOR函数

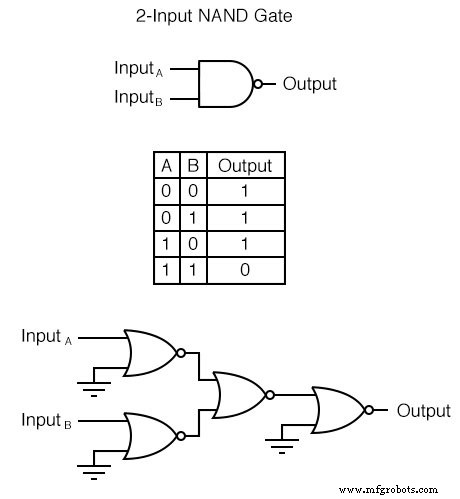

与使 NOR 门充当 NAND 的过程非常相似，我们必须反转所有输入和输出才能使 NAND 门充当 NOR。
评论：
- NAND 和 NOR 门是通用的：也就是说，如果互连数量足够，它们能够模拟任何类型的门。
