交流系统功率因数校正实用指南
交流系统呈现低功率因数时，通常无法依赖精确电感值进行校正计算。
若有功率因数表，可获瞬时功率因数值（0–1）和视在功率（实测电压电流乘积）。
无仪表时，示波器可比较电压电流波形，确定相移角度，计算功率因数为该角余弦。
通常瓦特表测量有功功率。将其读数与电压电流测得视在功率比较，得出无功功率和功率因数值。
示例问题
下为简化测量装置示意：
瓦特表读有功功率；电压表电流表读数乘积得视在功率。
计算视在功率 (kVA)
视在功率 (S) 为负载电压 (V) 乘电流 (I)。换算千伏安 (kVA) 只需除 1000。
结果 2.308 kVA 远超 1.5 kW 有功功率，指示功率因数远低于 1。
确定功率因数
功率因数 (PF) 为有功功率 (P) 与视在功率 (S) 之比：
勾股定理求无功功率
以视在功率为斜边、有功功率为邻边，无功功率 (Q) 由勾股定理“反向”求得：
电容校正功率因数
感性负载（如电机）呈滞后功率因数。并联电容组提供超前无功功率抵消感性贡献。
从 1.754 kVAR 无功功率，240 V 下所需电容 (C) 计算为：
取整 80 µF，电容电抗 (Xc) 33.157 Ω，电流 7.238 A，无功功率 1.737 kVAR（仅电容）。因电容电流与感性电流相差 180°，其无功功率直接从负载无功功率中减去。
有功功率不变，但视在功率和从 240 V 源汲取总电流显著降低。
新视在功率由调整后无功功率用勾股定理计算：

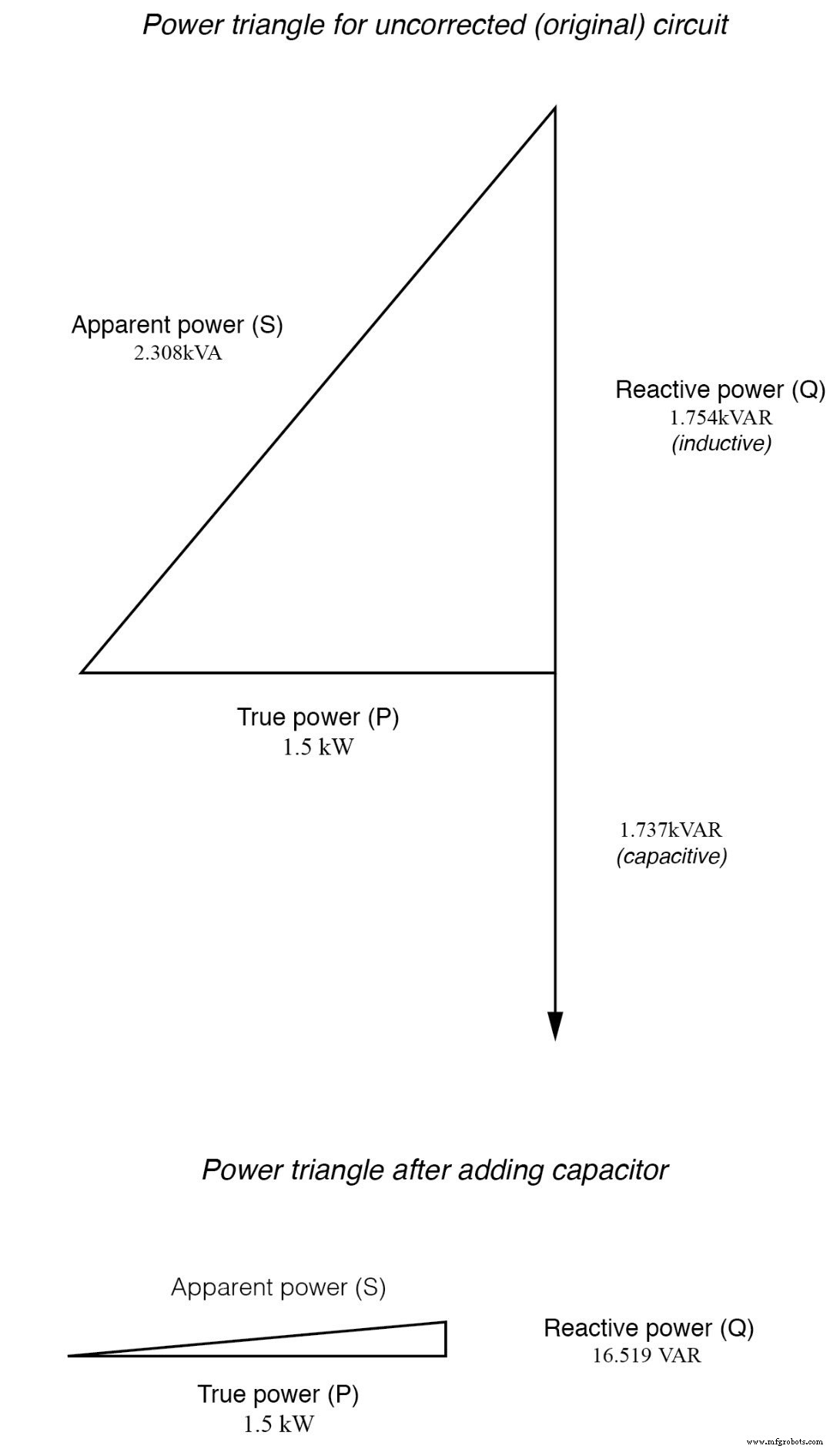

电容校正前后功率三角形对比。
要点
实施适当尺寸电容组不仅提升功率因数，还降低视在功率、减小线电流，可带来显著电费节省。
