电能质量测量：理解谐波及其对交流系统的影响
历史上电能质量一词在大型交流电力系统中主要限于功率因数。今日，非线性电子负载激增——变频驱动、电源、LED 照明——引入显著谐波畸变，将曾经纯净正弦电压变为高频分量频谱。
这些谐波可导致变压器过热、三相系统中性线过流、电磁干扰扰乱敏感设备、电机效率下降。识别量化此畸变对可靠运行和法规合规至关重要。
什么是电能质量？
电气工程中，电能质量指交流系统提供电压电流贴近基波频率（北美 60 Hz）纯正弦波的能力。报告谐波含量的设备常称电能质量分析仪或低频频谱分析仪。
评估电能质量实用方法
1. 双表对比法
简单、设备轻量法：用两校准表测同一电路电压——平均值（电动式）表和真 RMS 数字表。平均值表假设正弦输入；波形畸变时读数偏离真 RMS 值。差异越大，电能质量越差。
2. 示波器目视检查
标准示波器接线观察波形提供定性检查。完美正弦波平滑；任何“尖角”、平顶、快速跃变指示谐波畸变。

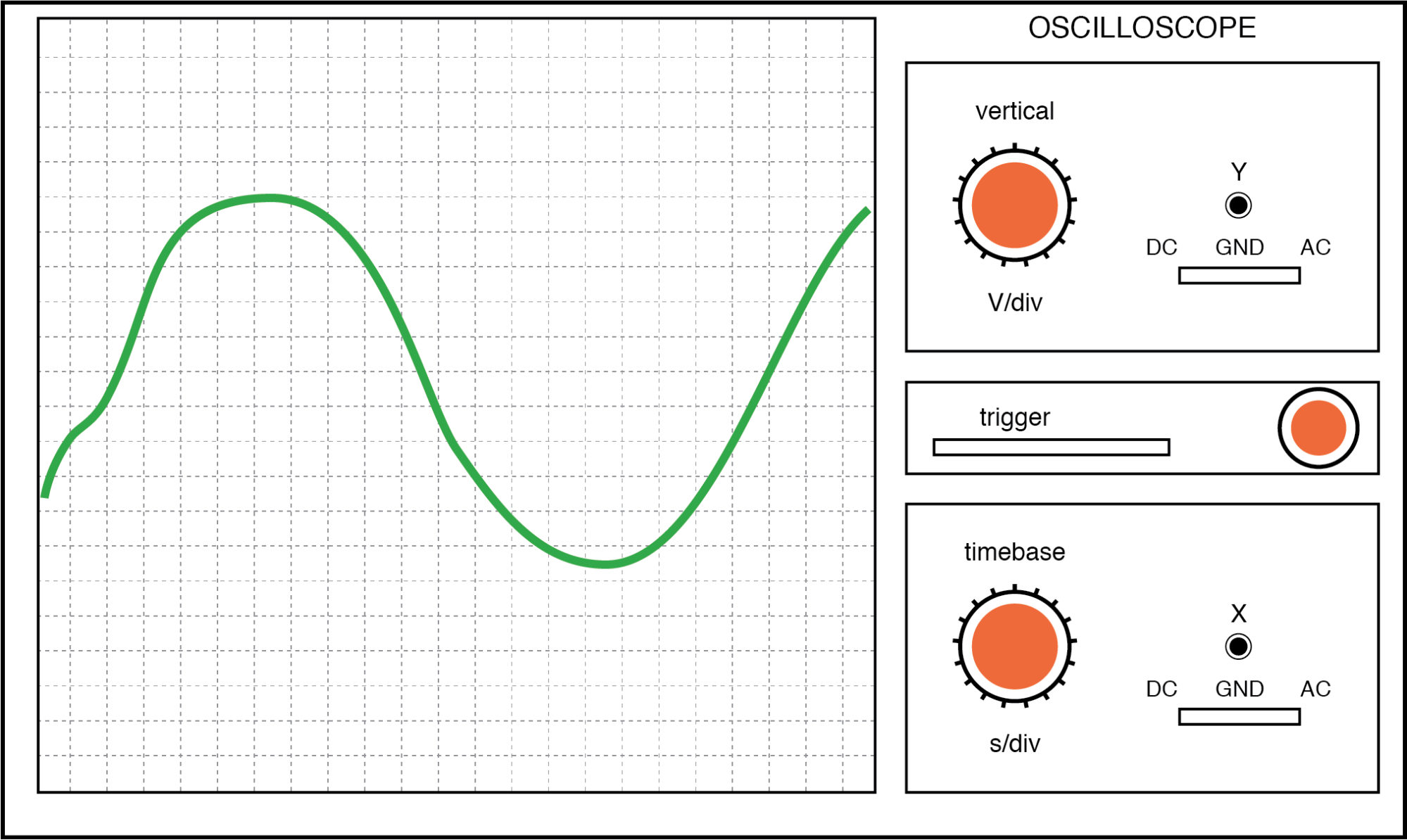

含可见谐波成分的畸变正弦波图示。
3. 电能质量分析仪定量分析
精确数值数据需专用电能质量分析仪。这些仪器以直方图显示电压（或电流）谐波频谱，类似棱镜分白光为色谱。横轴每条对应基波倍频谐波：1→60 Hz、3→180 Hz、5→300 Hz 等。

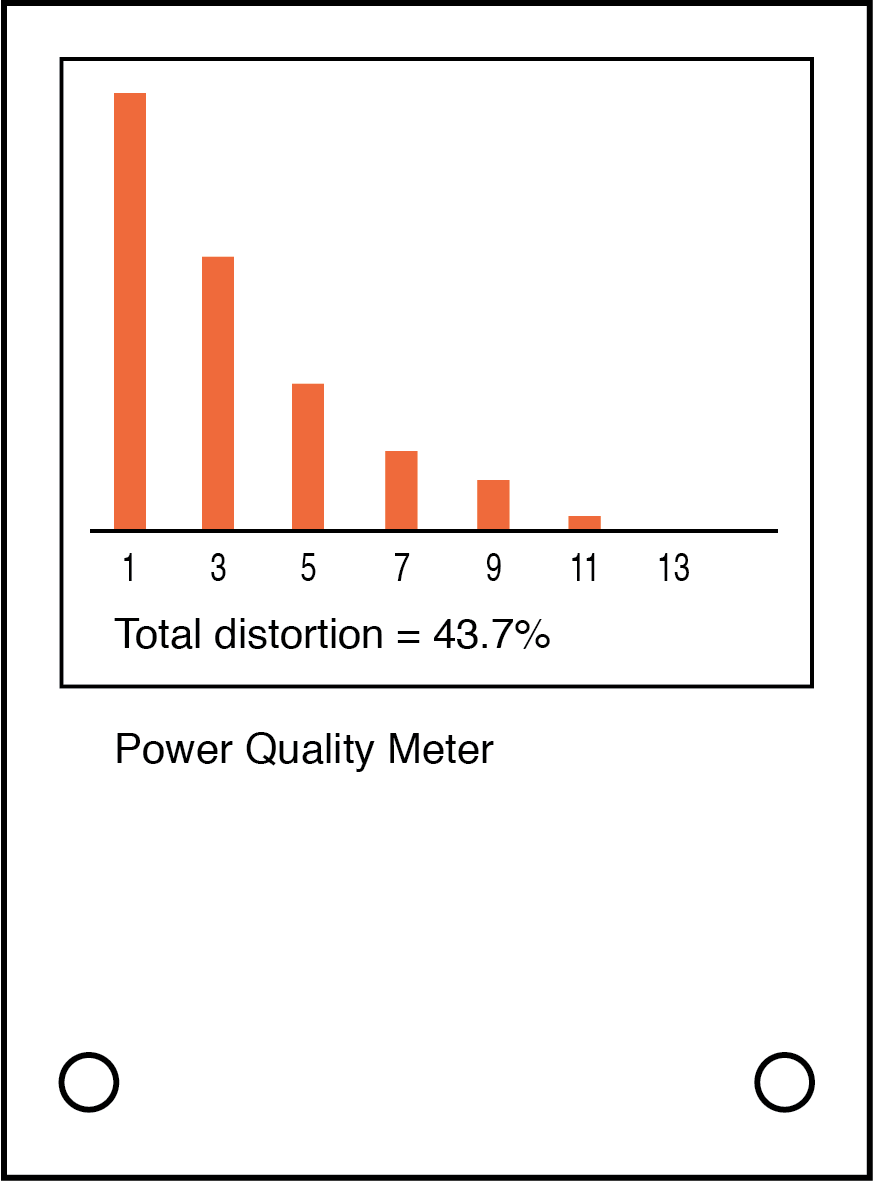

典型电能质量分析仪输出：黑条代表谐波幅值。
纯净 60 Hz 正弦波仅第一谐波条出现；高次条全无。三相系统中偶次谐波大多抵消，频谱聚焦奇次谐波。
为何准确测量至关重要
量化谐波使工程师能：
- 验证 IEEE 519 等标准合规性。
- 设计滤波方案缓解畸变。
- 评估对敏感设备和整体系统可靠性影响。
采用上述方法，技术人员可在谐波问题损害性能安全前检测解决。
