CAD、CAE、CAM 核心差异与协同工作流详解
CAD、CAE、CAM 分别是什么？三者有何不同？核心前缀“CA”= Computer-Aided（计算机辅助），三大系统均借算力加速目标达成。后缀分别为 Design（设计）、Engineering（工程）、Manufacturing（制造）。均属工程/制造软件，各有专攻。本文高层视角剖析三系统定位、用法与协同逻辑。
CAD（计算机辅助设计）概览
CAD 面向产品设计与设计阶段文档化。输出材料、工艺、公差、尺寸详图服务制造。支持 2D/3D、任意视角旋转、剖视。现代 CAD 显著改善四大维度：
- 工程师生产力提升
- 设计质量提升
- 文档沟通改善
- 制造数据库建立
立即试用全球领先的 E-CAE 工具 E3.series + 技术培训课程！
现代 CAD 程序的改进方向
- 提升工程师生产力
- 改善设计质量
- 改善文档沟通
- 建立制造数据库
CAD 输出常为电子文件供打印、加工或制造作业。机械设计类 CAD 用矢量图形描绘对象，或生成光栅图形展示外观。但工程软件需承载材料、工艺、尺寸、公差等信息，遵循应用特定规范。
CAD 广泛用于汽车、造船、航天、建筑、假体、数字内容创作（DCC）等，也推动计算几何、计算机图形学、离散几何研究。
现代 CAD 程序的应用生态
CAD 是数字化产品开发（DPD）的核心环节，位于 PLM 流程中，常与以下工具集成（集成模块或独立产品）：
- CAE（计算机辅助工程）
- CAM（计算机辅助制造）
- 照实渲染
- PDM（产品数据管理）下的文档管理与版本控制
CAD 对工程师的四大核心价值
- 历史树
- 特征
- 参数化
- 高级约束
历史树回溯模型特征，参数与约束驱动尺寸、形状等建模要素。
CAD 主要用户群体
- 建筑师
- 土木工程师
- 电气工程师
- 设施经理
- 室内设计师
- 机械工程师
- 结构工程师
- 测量师
- 制造工程师
- 声学工程师
- 消防工程师
- 餐饮设施设计师
覆盖航空航天、汽车、纺织、电子等行业，助力企业在物理原型前探索创意。主流工程软件主要由工程师使用。
CAE（计算机辅助工程）概览
CAE 泛指利用计算机软件辅助工程分析，涵盖 FEA（有限元分析）、CFD（计算流体动力学）、MBD（多体动力学）、优化。支持这些活动的软件即 CAE 工具，常用于分析组件/装配体鲁棒性与性能。术语覆盖仿真、验证、优化全链路。未来 CAE 将成设计团队决策的主要信息源。

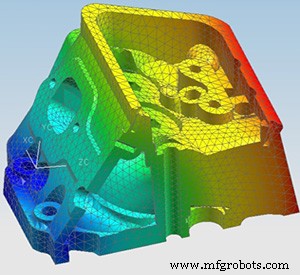

CAE 节点网络示意
信息网络视角：每个 CAE 系统是独立节点，节点间可交互。节点在有限元法中构建全模型节点网络，依据真实工况输入参数（温度、压力、组件交互、外力）预测模型表现。机械工程 CAE 仿真常用参数：
- 温度
- 压力
- 组件交互
- 外力
参数基于运行环境与交互，输入 CAE 验证零件能否理论满足设计约束。
CAE 通过参考架构将信息视点映射到业务流程，支撑企业。参考架构是信息模型（产品与制造模型）基石。
CAE 核心覆盖领域
- 基于 FEA 的组件装配应力分析
- 基于 CFD 的热流分析
- 多体动力学（MBD）与运动学
- 制造工艺仿真分析工具
- 工艺文档优化
- 产品开发优化
- 智能不合格校验
- 装配体安全性分析
CAE 任务三大标准阶段
- 预处理：定义模型与环境因子
- 求解分析
- 后处理：结果可视化与解读
主流工程软件：Abaqus、Ansys、MSC Adams Car 等。CAD 模型可导出至 CAE 做虚拟原型分析。
立即试用全球领先的 E-CAE 工具 E3.series + 技术培训课程！
CAM（计算机辅助制造）
CAM 通过软件控制机床及制造相关设备。严格说不属工程软件体系，面向制造一线。广义 CAM 覆盖工厂规划、管理、物流、仓储。核心目标：缩短生产周期、提升尺寸精度与材料一致性。CAM 处于 CAD 之后、有时在 CAE 之后：CAD 建模 → CAE 验证 → CAM 生成刀路控制机床。

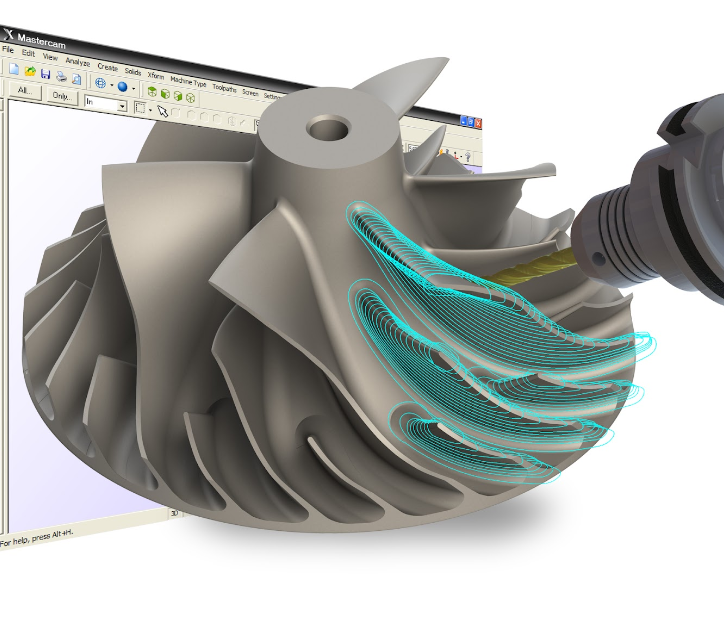

CAM 铣削刀路示例
CAM 与 CNC（计算机数控）
CAM 是驱动制造设备的软件代码。CNC 机床执行 CAM 代码完成加工，包括：
- 铣床
- 车床
- 雕刻机
- 表面磨床
- 焊机
- 电火花加工（EDM）
传统机床需人工操作的一切动作，CNC 均可编程实现。CAM 通过 GUI 智能生成代码，将复杂手工编码简化为点击式流程。
CAD、CAE、CAM 如何协同
现代 CAD 是 CAM 与 CAE 的基石：两者均需模型才能分析或制造。CAE 需几何模型构建节点网络；CAM 需零件几何确定刀路。CAD 可独立用于虚拟建模，但 CAM/CAE 离不开 CAD。CAD 是两者的脊梁，正确实施能为个人与企业创造最大价值。
您用过这些平台吗？它们真的让工作更轻松了吗？
