如何连接子面板？ 120V/240V 主接线片安装

使用 GFCI – NEC – US 连接 120V 和 240V 子面板

什么是主面板？

根据NEC（美国国家电气法规：Article 1 00-Definitions），主板（也称为配电板、负载中心、断路器箱和配电板等）是包含用于控制和保护光、热和电源电路的控制和保护装置（如断路器、熔断器、开关等）的机柜或断路器箱。面板应只能从正面接触，并安装/安装在墙壁或其他坚固结构上。

主板是防止电涌和其他故障（短路、过载、过流等）的第一道防线，它可以保护电器，防止触电和危险火。

主面板直接连接到馈线（来自安装在电线杆上的电能表和配电变压器）。在住宅应用中，三根电线（即黑色作为热 1、红色作为热 2、白色作为中性线）进入主面板提供 120V 和 240V 单相电源电压。

两根火线即L1和L2接两极主断路器，零线接面板盒中的零线端子，地线接地线（接地/接地系统）。请记住，在单相 240V 和 120V 电源系统中，主面板中的中性母线端子和接地母线端子是电气连接的。

什么是子面板？

子面板（NEC 中的远程面板）是一个较小的服务面板，通过两极断路器从主面板派生，用于将电力安全地分配到建筑物中的其他部分，家庭、车库或场所内的任何其他特定应用。

子面板与主面板的作用相同，即它提供对浪涌、电击和其他电气故障的保护。子面板由主面板上的 2 极 240V 断路器通过两条热线（L1 和 L2）、中性线“N”和地线“G”供电。

请记住，没有必要在子面板中将地线与中性线绑定（因为它们已经在主面板中绑定了）。此外，仅当有 120V 电路或 GFCI 断路器/插座时才需要子面板中的中性线。此外，不应将两个单独的 GFCI 断路器用于同一电路，以防止出现不必要的跳闸条件。

伊顿、施耐德、ABB、西门子等不同制造商的主副面板种类繁多，适用于室内外（风雨密）等不同应用。

简单来说就是一个Subpanel用来提供：

额外的电路空间以实现平稳运行
对电路进行电力控制的单独用途
安全配电系统的保护和安全考虑

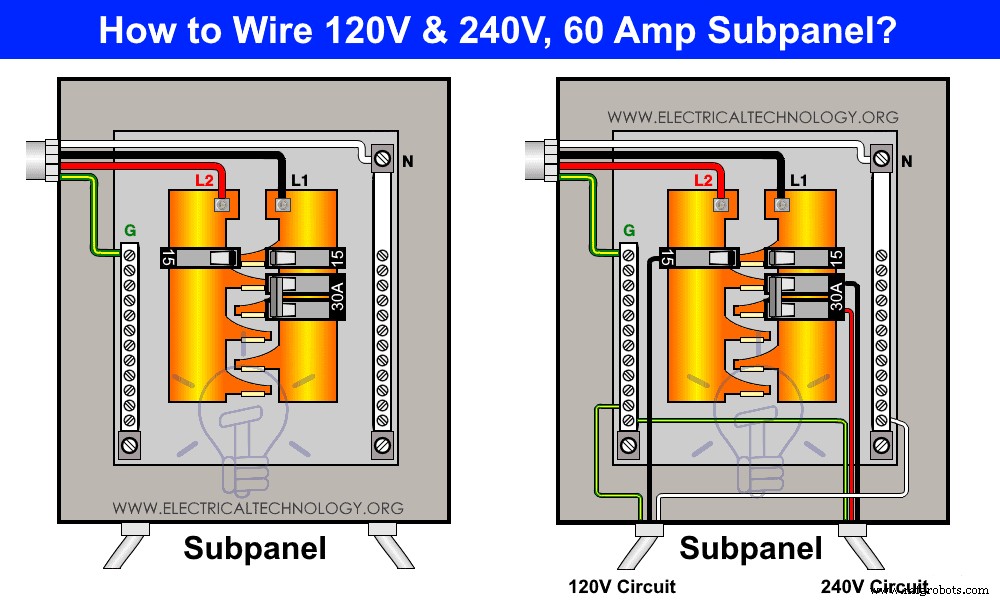

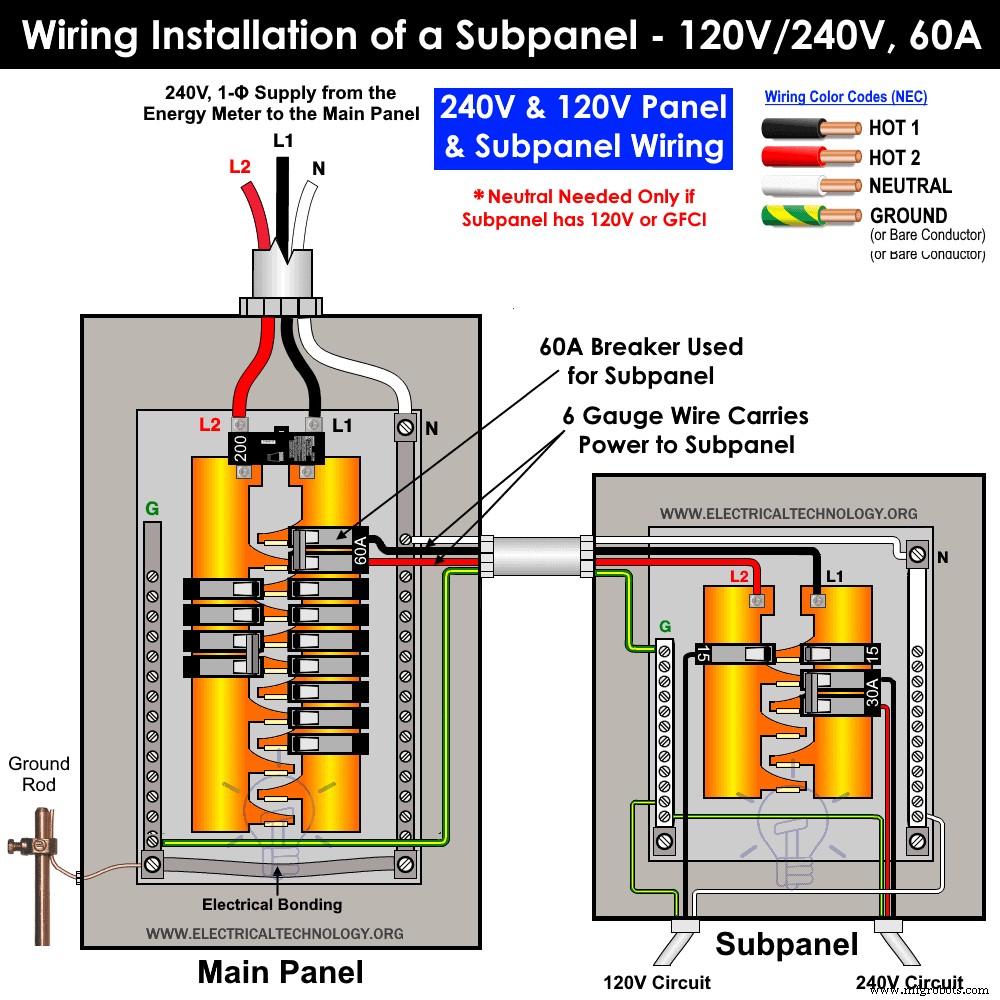

120V &240V 60A 子面板的接线安装

以下接线图显示了为 120V 和 240V 安装 60A 子面板。您可以根据系统要求使用额定电流，即 50A、60A、100A、150A 等。我们使用 60A 仅用于说明目的。

如图所示，一个两极 60A 断路器通过主面板两个热母线供电。 2极断路器的输出线为（L1 =Hot 1（黑色）和L2 =Hot 2（红色）），连接到子面板中的两个母线，即L1和L2。

同理，主面板的零线“N”和地线“G”进入子面板，分别连接到零线端子和接地端子。

此子面板现在可以通过单极和两极（15A、20A 或 30A CB）为分支电路提供 120V 和 240V。

请记住，如果主面板和子面板之间的距离大于 140 英尺，您可以将地线连接到最近的地线，而不是在子面板上铺设长电缆.如果是这样，您还必须增加线规尺寸（例如，从 #6 规格到 #4 规格等等。

您可以使用#6 规格线用于从主面板到子面板的 60A 断路器。请记住，只有在有 GFCI 断路器、GFCI 插座或 120V 单相电路时才需要中性线。

无论主开关是关闭还是打开，主断路器接线片始终是热的。只能通过拉动电表或主面板和电表之间的安全开关来关闭它们。
NEC 不允许将 30A 断路器用于 20A 插座和开关等。这些链接在说明说明中给出（在此帖子下方），用于确定断路器、电线、开关和插座等。
一个240V，双极断路器只能用于单个电器。此外，240V 电器不能使用 2 个单极断路器，除非连接了 ON/OFF 按钮（即单个开关应控制两个 1-Poles 断路器的 ON/OFF 操作）

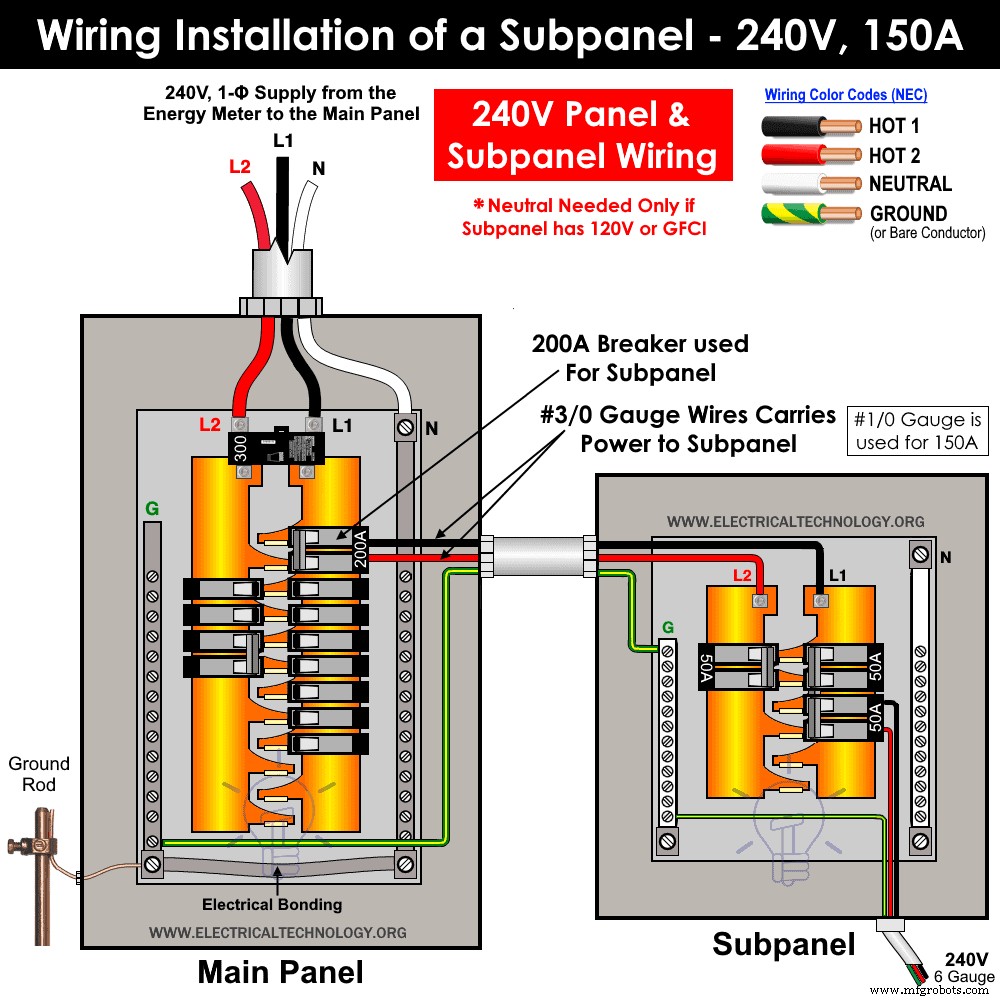

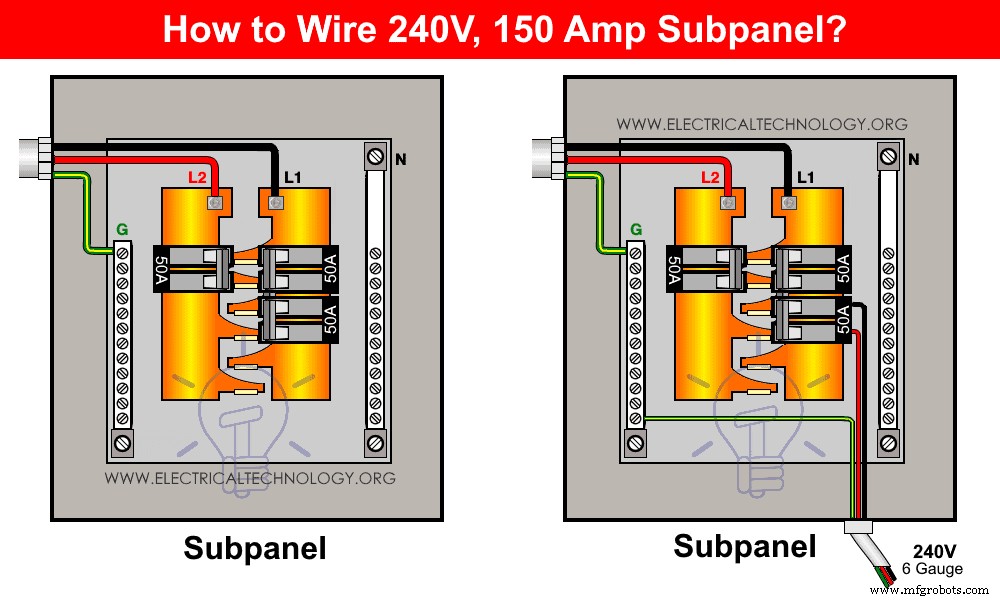

仅 240V 的 150A 子面板的接线安装

下面的接线图显示了 150A 子面板的安装，仅适用于 240V。我们在主板箱中使用了典型的200A两极断路器，负载电路的总载流量为150A。

如图所示，共有三根电线从主面板（2 极断路器）通过 Hot1 “L1”、Hot2 “L2” 和 Ground “G” 进入 240V 子面板.您可能会注意到子面板中没有中性线。这是因为我们只运行不再需要白色中性线的 240V 电路。

如果我们必须运行单相 120V 电路或 2 极 240V GFCI 断路器，我们会将白色中性线从主服务面板连接到子面板盒。

请记住，200A 断路器应使用#3/0 规格电线，150A 断路器应使用#1/0 规格电线（NEC 2017 – 表 310.15(B)( 16) &310.15 (B)(7) “1-7”。

很高兴知道：

如果没有 GFCI/AFCI 断路器/插座或 120V 负载电路，子面板中不需要中性线。
两个 GFCI/AFCI 不应在同一电路上使用，以避免不必要的跳闸操作。

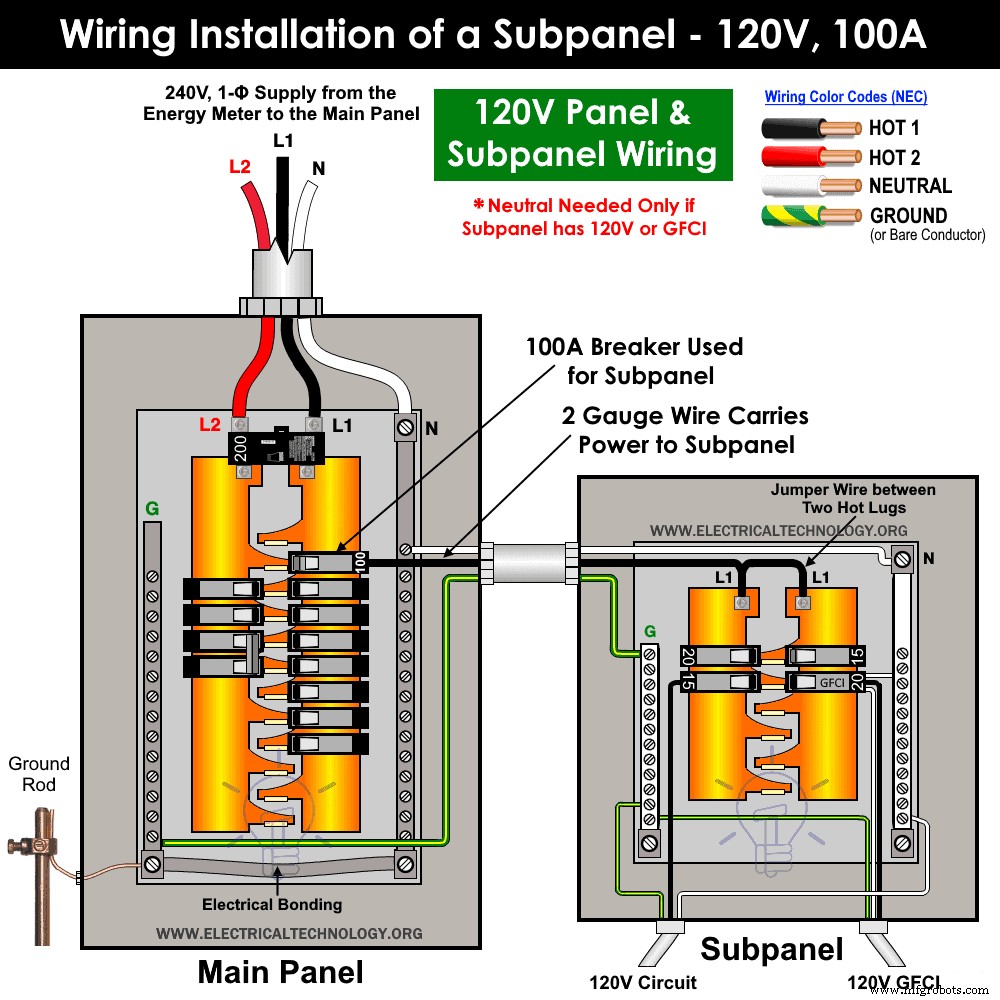

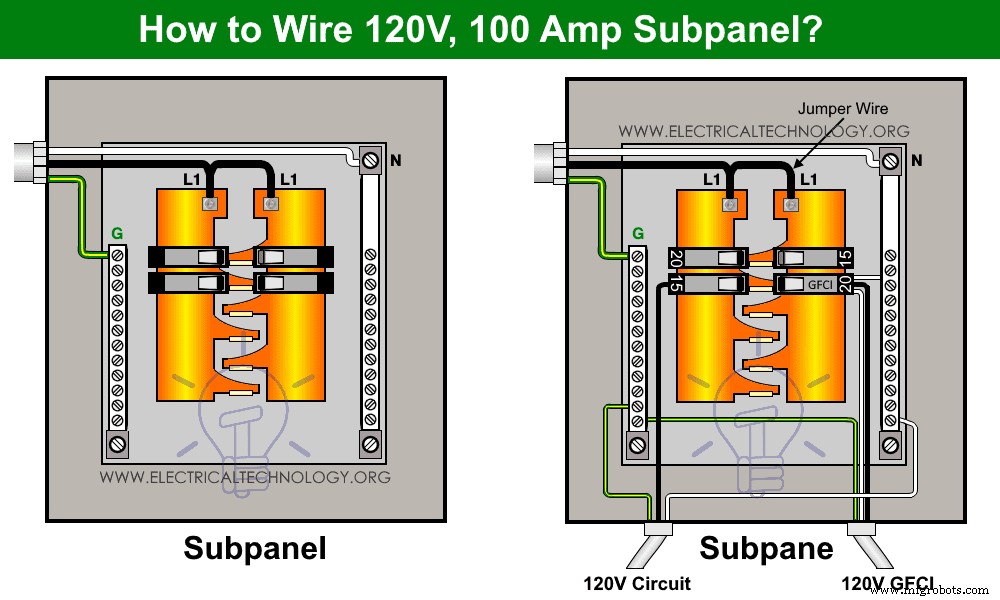

120V 100A 子面板的接线安装

下面的接线图显示了120V 100A 子面板的安装。我们在主断路器盒中使用了 100A 单极断路器，仅用于说明目的。您可以使用较低的评级，例如60A、50A、40A甚至30A。

如图所示，我们需要所有三根电线，即 Hot 1（作为 1-Pole Breaker 的 Line 1）、Neutral 母线的 Neutral 和接地端子的 Ground。要仅获得 120V 电源电压，您必须通过跳线将 Hot 1（黑色线）连接到子面板中的两个热接线片（见图）。这样，单根热线就连接到了两个热接线片上，这两个热接线片都提供了 120V 负载点。

在下图中，微型断路器和 GFCI 断路器都通过火线、零线和动线连接为负载电路供电。

接线颜色代码：

请记住，我们将红色用于第二条热线（通常做法）仅用于说明目的。请遵循国家电气规范，即 NEC 接线颜色代码或与一般做法或特定区域相关的其他适用颜色代码。

我们在本教程中使用了NEC+通用实践接线颜色代码如下。

黑色 =热线 1 或线 1
红色 =热线 2 或线 2
白色 =中性线
绿色或绿色带黄色条纹 =裸导体作为保护地线

在 240V 系统中推荐的热线颜色为黑色和红色或两者兼有作为黑色。如果在 240V 中使用了带电压的白线，则必须用黑色条或绕在其周围的抽头覆盖。这样就可以很容易地识别出它是作为火线使用的火线，而不是作为零线使用的火线。

对于带电压的电线，不要使用绿色、带黄色条纹的绿色或裸导体。仅且仅使用铜线来降低电阻和热量，而不是在主板箱接线中使用铝线。

安全注意事项

在维修、修理或安装电气设备之前，请断开电源（并确保它确实已关闭）。为此，请关闭主用户单元或配电盘中的主开关。
在维修或安装时切勿站立或触摸潮湿的金属部件。
在进行本教程或任何其他与电气工程相关的实际工作时，请仔细阅读所有注意事项和说明并严格遵守。
始终使用尺寸合适的电缆和电线、尺寸合适的插座和开关以及合适尺寸的断路器。您还可以使用电线和电缆尺寸计算器来找到合适的规格尺寸。
在没有适当指导和照顾的情况下，切勿尝试玩电（因为它很危险并且可能致命）。在具有丰富知识和良好实践且知道如何处理电力的经验丰富的人员面前进行安装和维修工作。
自己做电气工作是危险的，在某些情况下也是非法的。在对电线连接进行任何更改/修改之前，请联系有执照的电工或电力供应商。
配电板不应安装在离地面 2.2 米（7 英尺 =84 英寸）的地方，必须防止腐蚀并远离积水区域。所有电线都应覆盖在面板中（即不应挂在面板外）。最后，配电板附近必须有一个安全标志。
作者不对因显示或使用此信息或尝试任何格式错误的电路而造成的任何损失、伤害或损害负责。所以，请！要小心，因为这都是关于电力的，电力太危险了。
