光伏系统安装核心组件详解：选型指南与成本效益分析
光伏板系统安装通用需求与组件选型指南
清洁可再生的太阳能绿色能源，是全球住宅与工业用户的最佳替代方案。它能最小化运行成本与碳排放污染。美、欧、中、中东及亚洲地区，从常规电源向绿色能源（尤其是光伏）的转型比例正快速提升。
- 相关阅读： 光伏板接线盒中的阻隔二极管与旁路二极管
光伏板系统概述
光伏板（又称光伏电池/太阳能电池）是吸收阳光光子并转化为电能的器件。
近年来，离网与智能微网概念普及，用户纷纷选择风光清洁能源，以减少对电网依赖、降低运行成本。高效、长保修的光伏系统可收回初始投资，实现后续免费用电。
- 相关阅读： 如何设计安装太阳能光伏系统？附实例解析
光伏系统核心组件

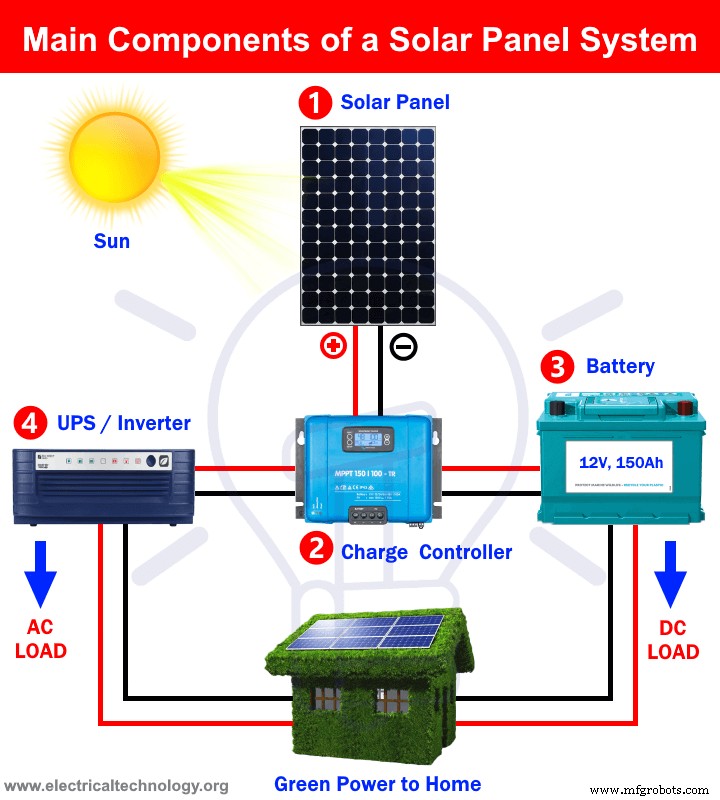

家庭光伏安装所需基础组件及设备如下，各组件详情见后文：
(1) 光伏板
光伏板即光伏电池，是光伏系统核心。主流分多晶硅与单晶硅。单晶硅效率更高、价格稍贵。选型维度包括：安装空间、质保年限、转换效率、技术路线、成本等。核心原则：实测输出功率为王。
光伏板通常直连控制器，但阵列串并联方式取决于负载计算、家电能耗、蓄电池组配置、屋顶面积、气候与峰值日照时数。
可通过分步指南计算所需光伏板数量、蓄电池充电电流、逆变器额定值、电池备用功率等。

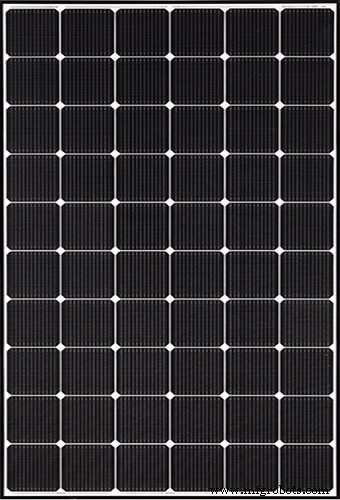

下图为120W、12V、10A光伏板，输出12V DC直充蓄电池，DC负载经控制器直连：
(2) 充电控制器
充电控制器（又称充电调节器）用于调节光伏板输出电压电流至蓄电池。核心作用：防止光伏板过充损坏蓄电池（无负载/强光下12V光伏板输出可达17-20V）。厂商设计高电压是为了在阴天、弱光、重霾等工况下仍能输出额定电压。
市面主流控制器类型：
- 简单型 1/2阶控制器： 继电器与分流电阻，单/双阶段控制电压，过压时断开光伏板与蓄电池。
- PWM（脉宽调制）3阶控制器： 基于脉宽调制，过充时切断蓄电池与光伏板连接。
- MPPT（最大功率点跟踪）控制器： 光伏阵列至蓄电池组的DC-DC变换器。优化调节光伏板高压直流，转换为低压受控电压充电。虽稍贵但效率高（94-98%），能多输送10-30%功率至蓄电池。

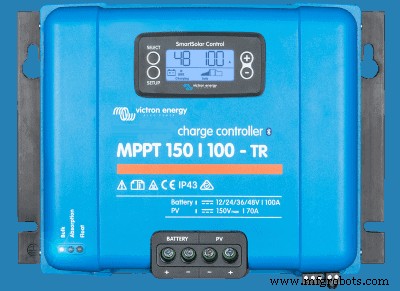

下图为5-100A MPPT控制器，适配12-48V蓄电池组，光伏阵列最大170A、150V：
(3) 蓄电池
蓄电池用于备用储能。光伏系统常用多种电池，夜间无光伏直供时提供备用。电池组串/并/串并联取决于系统设计（12V/24V/48V）。阴天无光时，亦可经逆变器由市电交流充电备用。

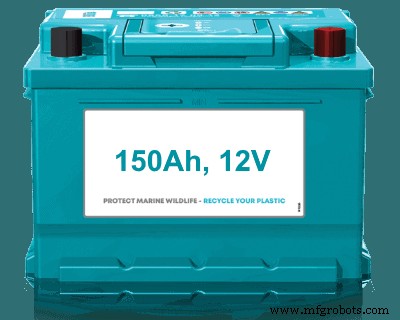

下图为150Ah、12V蓄电池，直连充电控制器，接受光伏电池充电电流电压：
(4) 逆变器 / UPS
逆变器将直流转交流。逆变器/变流器即UPS（不间断电源），将直流电压转交流供家用电器；亦可将交流转直流为蓄电池充电。
按需求分多类：
- 集中式/组串式逆变器： 成本低但效率较低。
- 功率优化器： DC-AC转换后接入中央逆变器。
- 微型逆变器： 弱光下运行平稳可靠，成本较高。

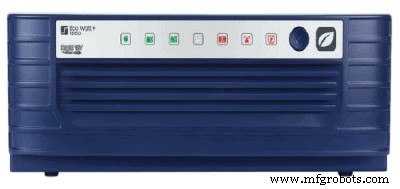

下图为1000W、12V DC转110/230V AC逆变器，接于蓄电池与负载间，将电池输出12V DC转230V AC供家电；另一槽位供110-120V设备：
家用光伏板怎么选？大概多少钱？
单晶硅优于多晶硅但稍贵。最终决策取决于：地区环境、日照时数、负载需求、电池类型等多因素。我们已详细探讨选型方法，涉及负载、空间、环境、技术、备用时长等，所有因素均需纳入考量。详见完整选型指南。
