表面贴装技术（SMT）全景：元件分类、封装演进与工艺要点

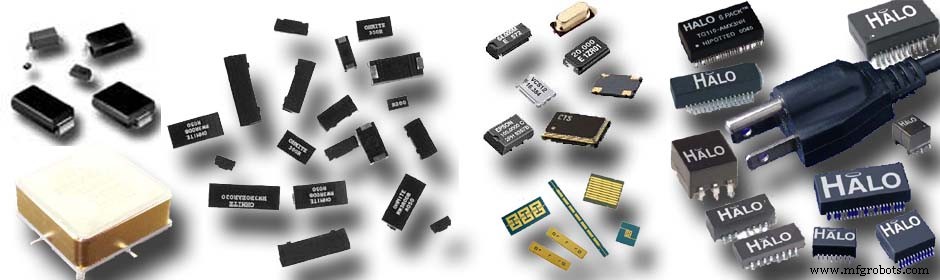

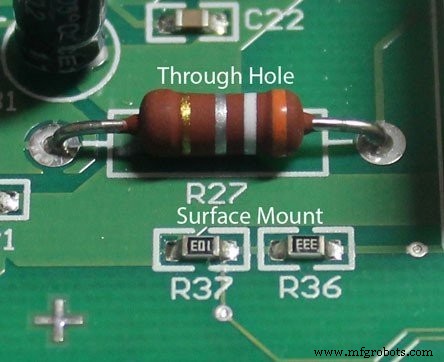

SMT元件功能上与通孔（THT）对应，但电性能更优。受限于元件供应链，常采用混装工艺解决。
SMC供应链现状
元件选型涉及引脚配置、封装规格、耐温、贴装工艺兼容等多维约束。标准化程度不一、价位跨度大、技术迭代快，行业持续演进以解决标准化与成本矛盾。

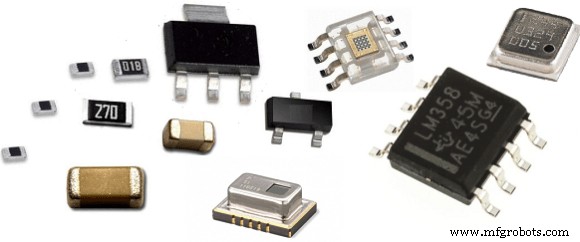

两大基础品类
无源SMC（Passive SMCs）
不提供功率增益，形状多为矩形/圆柱形，封装尺寸多样（0402/0603/0805/1206/1210等）。
- 片式电阻：厚膜（丝网印刷电阻浆+激光调阻）与薄膜（陶瓷基底溅射+镍铬保护层+镍底镀锡）两大工艺，功率覆盖1/16~1/4W，阻值1Ω~100MΩ。
- 电阻网络（R-pack）：集成多个电阻，常见16-20脚，替代分立件节省空间。
- 片式陶瓷电容：陶瓷介质，适合高频/去耦，汽车/军工/航天级可靠性。
- 片式钽电容：钽/陶瓷介质，效率高、可塑封引脚免焊，容值0.1-100µF/4-50V，支持定制。
- MELF圆柱封装：金属端面焊接，用于电阻/电容/二极管（LL41/LL34），成本低、色环标识。
有源SMC（Active SMCs）
- 无引脚陶瓷芯片载体（LCCC）：镀金端面，高频性能佳，按引脚间距分50/40/25mil等级。
- 有引脚陶瓷载体：预植引脚（厂家焊铜合金/Kovar引脚）与后植引脚（客户自焊引脚到无引脚载体铸槽）。
塑封SMD封装（主流，除军工外）

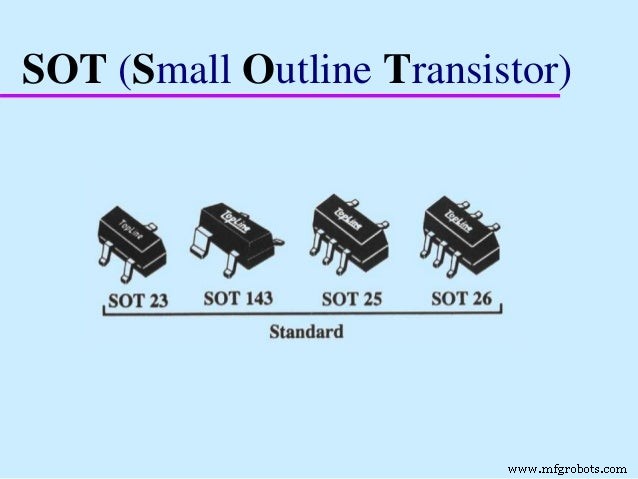

- SOT（小外形晶体管）：3/4引脚，SOT-23/89/143，用于二三极管。
- SOP/SOIC（小外形集成电路）：承载大规模IC，引脚50mil间距双排外展，150mil宽（≤16脚）/300mil宽（>16脚）。
- PLCC（塑料引脚芯片载体）：陶瓷载体低成本替代，引脚缓解焊点应力，但吸湿裂封风险需管控。
- SOJ（J型小外形）：融合SOIC与PLCC优势，双排引脚，用于高密度DRAM。

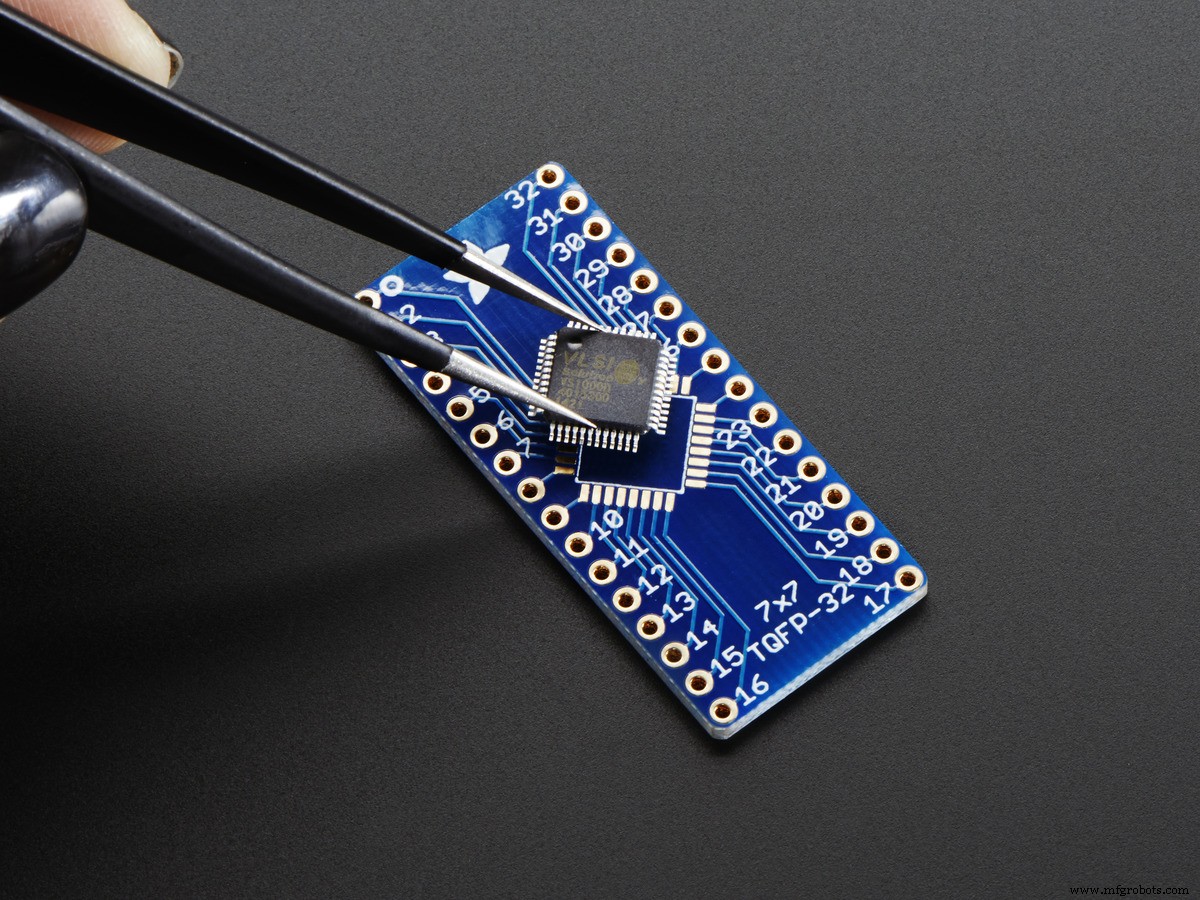

- 细间距封装：QFP/S-QFP，引脚更密、更细、焊盘设计更精细。
- BGA（球栅阵列）：无引脚阵列封装，陶瓷(CBGA/CCGA)/塑封(PBGA)/带状(TBGA)，尺寸7-50mm、引脚16-2400（常见200-500）。回流自对齐特性使良率极高。
