预光敏PCB设计制造全攻略：从原理到实操的完整指南

预光敏PCB（Presensitized PCB）是工业化光刻工艺的桌面级延伸，其基材表面预涂光敏抗蚀剂（干膜/湿膜），通过UV曝光、显影、蚀刻、去膜形成精细线路。相较传统热转印/手绘法，具备分辨率高（≤4mil）、重现性好、流程标准化、适合小批量快速验证等优势。本指南覆盖材料清单、全流程操作、蚀刻化学原理、UV光阻机理、核心优势及避坑指南。

预光敏PCB本质与分类

预光敏板 = 基材（FR4/CEM-1/铝基/柔性）+ 铜箔 + 光敏抗蚀剂层。分类：

• 正性光阻： 曝光区溶解于显影液，保留未曝光区图形，分辨率高，主流工业选择；
• 负性光阻： 曝光区交联固化抗蚀，未曝光区被显影去除，工艺窗口宽，适合入门者。

当前市场主流为正性干膜预涂板，兼容标准UV曝光机/显影/蚀刻工艺链。

桌面级制造全流程实操（10步法）

1.1 物料清单（BOM）

1.2 版图设计与胶片输出

• EDA工具完成Layout，DRC清零；
• 输出Top/Bottom层Gerber，镜像翻转Bottom层；
• 激光打印机打印≥3份胶片（叠加提高不透光度），关闭「缩放适应页面」，确保1:1实尺寸；
• 仅开启Top Layer、Pads、Vias、Dimension、Top Overlay层输出。

1.3 化学品配制与安全防护

• 通风橱/开放环境操作，佩戴全套防护；
• FeCl₃配制：50g/100ml水，50°C水浴加速；显影液：10g NaOH/1L水；
• 准备三槽漂洗池：酸洗后/显影后/去膜后分级漂洗，防止交叉污染。

1.4 UV曝光关键参数

• 胶片面朝下贴合预光敏板感光面，压平无气泡；
• 曝光时间：120-150秒（视光源强度/光阻批次微调），曝光不足→显影残胶，过曝→细线断裂；
• 曝光后立即避光操作，防止环境光二次曝光。

1.5 显影显影

• 感光面朝上浸入显影液，轻摇30-60秒，线路图形清晰显现（紫蓝/灰色）；
• 立即转入漂洗槽终止反应，吸干水分。

1.6 蚀刻去铜

• 铜面朝上浸入FeCl₃，持续摇动保证液面更新；
• 20-40分钟视铜厚/温度/浓度而定，裸露铜完全溶解后立即取出漂洗烘干。

1.7 去膜与镀锡（可选）

• 丙酮浸泡10-20秒溶解残留抗蚀剂，刷洗漂洗；
• 镀锡液浸泡/刷涂，形成锡层保护焊盘抗氧化、提升可焊性。

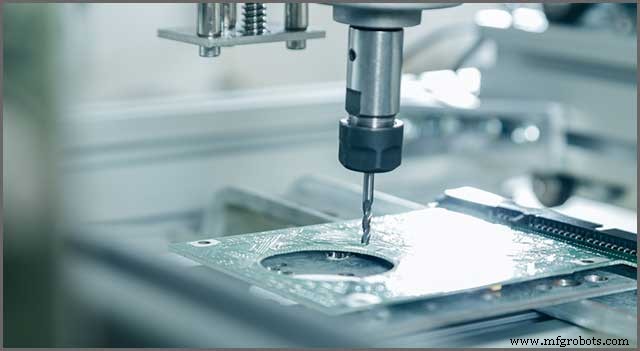

1.8 钻孔成型

• 立式钻床定位，0.8mm标准孔，大脚元件（TO-220/DIP插座）用1.0-1.2mm；
• 钻孔后去毛刺，检查孔壁铜箔完整性。

蚀刻化学原理深度解析

减材法核心反应：Cu + 2Fe³⁺ → Cu²⁺ + 2Fe²⁺。镀锡/光阻保护区域不参与反应。关键控制参数：

• 蚀刻因子 = 侧向蚀刻量/垂直蚀刻量，优质干膜工艺<1.5；
• 再生剂（过氧化氢/氯酸钠）维持Fe³⁺浓度，稳定蚀刻速率；
• 激光打印胶片墨粉密度≥1.2D，保证遮光完整性。

UV光阻机理：正性 vs 负性

正性光阻： 光酸发生剂（PAG）曝光产生酸，催化树脂酯键断裂亲水溶解。高对比度、高分辨、抗蚀刻性强。

负性光阻： 光引发剂曝光触发自由基聚合交联，形成网状结构抗蚀。工艺宽容度高、成本低、分辨率受限。

工业量产全面转向正性干膜/液态光阻（LPI），桌面级可根据经验选择。

预光敏PCB六大核心优势

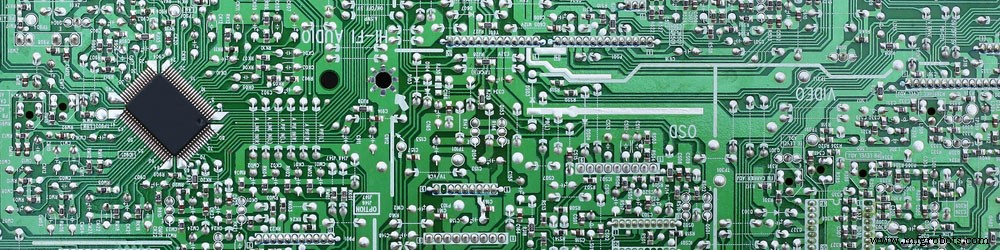

• 高集成度： 细线宽/间距≤4/4mil，支持BGA/QFN高密度互联；
• 极易调试维修： 线路清晰可见，测试点/信号节点直观可测；
• 组装效率高： 标准焊盘设计，兼容SMT/THT自动化工艺；
• 抗振动可靠： 铜箔与基材分子级结合，无飞线脱落风险；
• 电气性能优： 阻抗可控、寄生参数低、信号完整性远超飞线/万用板；
• 低成本试错： 单片成本<50元，小时级交付，创新验证零压力。

结语与避坑锦囊

预光敏PCB是硬件工程师「想法→实物」最短路径。关键成功因子：

1. 激光打印胶片质量决定成败，喷墨打印严禁；
2. 曝光时间需首件实验标定，建立工艺窗口记录表；
3. 化学品浓度/温度/时间三要素严控，建议引入工艺SPC思维；
4. 废液分类收集（含铜蚀刻液/碱性显影液），委托危废单位处理，严禁下水道排放；
5. 进阶路径：引入双面对位曝光→多层压合→沉铜/电镀通孔，迈向专业制造。

WellPCB提供预光敏板材供应、工艺技术支持及量产代工服务，助力工程师零门槛开启PCB自制之旅。
