电位器电路：它们的工作原理和用途

电位器是电子元件。本文将详细介绍该电阻。因此，请继续阅读以了解更多信息。

1。电位器（POT）简介

（电位器的电路符号）

电位器（也称为电位器或电位计）由一个三端可变电阻器组成，其电阻可手动改变以控制电流的流动。分压器实现了可调节的输出电压。

通常，普通电位器具有三个端子，包括电阻器、游标器和轴。电阻材料制造电位器，您可以通过将陶瓷和金属颗粒（例如碳成分）粘合在一起来制造这些材料，然后再将它们组合成金属陶瓷。

此外，每个电位器由两部分组成：滑动部分和非滑动部分。那么，雨刮器是指电位器的滑动触点，它随着电线移动。刮水器可以旋转运动或平移运动，或两者兼而有之。

您的电阻元件，即轨道，有两个端子连接到它，而您的第三个端子与滑动触点有关。该端子控制可变电阻。有角度的和扁平的电阻器都是合适的。当您使用角度设计时，雨刷是线性的，但在使用平面设计时是旋转的。

通过在电气设备上的电阻条上滑动触点，电阻可以从零变为定义的上限。根据欧姆定律，当电阻变化时，通过电路的电流会发生变化。这个过程反过来又会改变电阻材料两端的电压。

2。不同类型的电位器

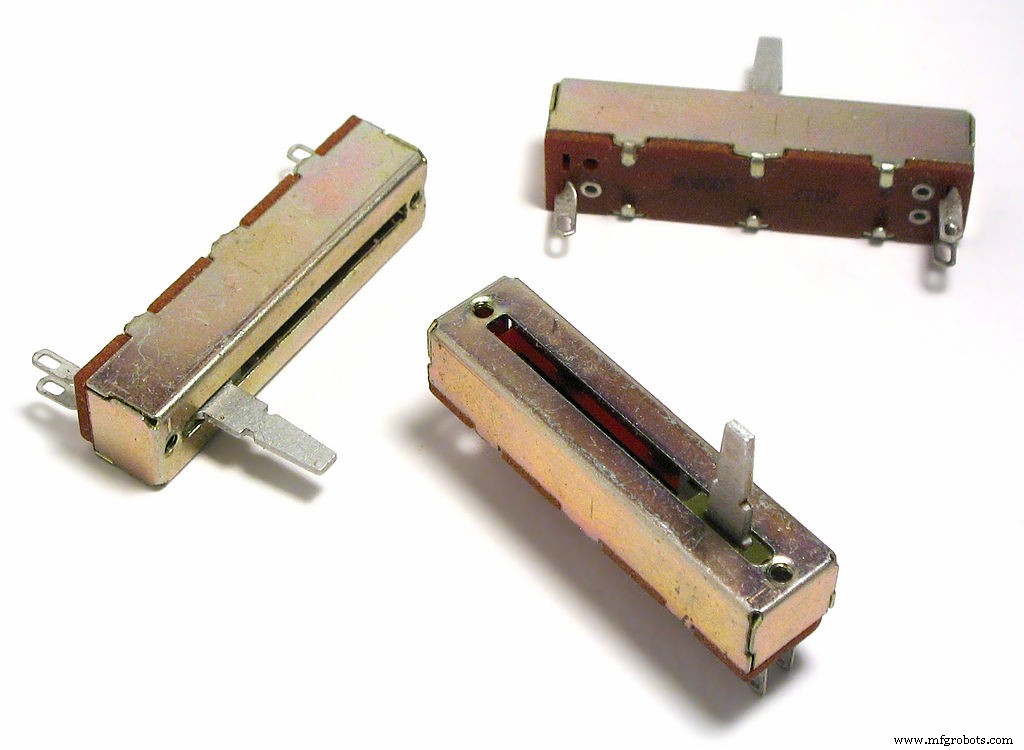

（滑动电位器）

根据电阻条的几何形状，有两种类型的电位器：

• 旋转电位器
• 线性电位器

一个有一个弧形电阻条，而另一个有一个在该条上线性滑动的雨刷。

旋转电位器

您主要使用旋转电位器来调整电子电路特定部分的电源电压。无线电晶体管的音量控制器是旋转电位器的一个例子，它通过旋钮调节音频设备中放大器的电源。

在电位器的两个端子触点之间放置一个半圆形半阻性电阻。接下来，带有旋钮的滑动触点将设备的中心引脚连接到电阻。旋转旋钮可移动半圆形电阻上的滑动触点。之后，您会在滑动触点和电阻端触点之间获得外部电压。变电站的电池充电器使用电位器来调整电源应用的充电电压。

通常，旋转式电位器有助于平稳地控制电压，但它们还有许多其他用途。

线性电位器

线性电位器与旋转电位器相同，但滑动触点线性移动而不是旋转。它们也被称为音频锥度。一个直电阻连接在两端的电压源上。并且，通过连接到电阻器的轨道，滑动触点连接到电阻器。滑动触点的一端连接输入电路，电阻的另一端连接输出电路。

在我们的日常生活中，我们使用这种电位器来测量电路分支上的电压，测量电池的内阻，将电池与标准电池进行比较，最后提供音乐和混音的平衡系统。

3。电位器电路工作原理

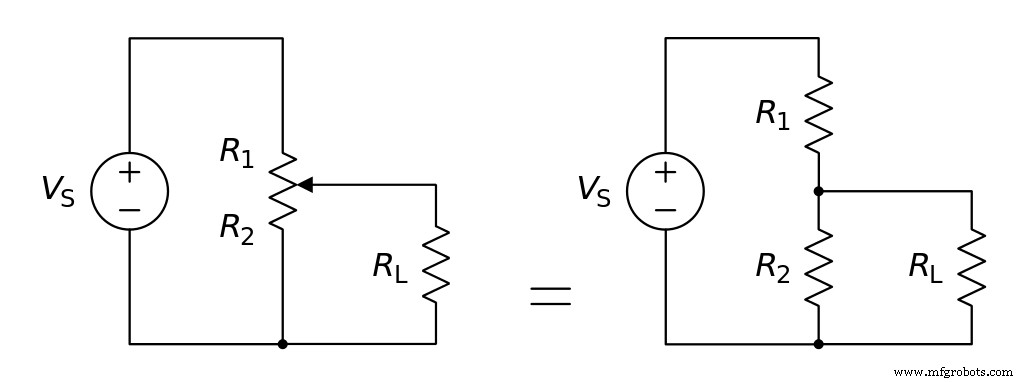

（带有电阻元件的电位器，显示等效的固定电阻。）

通过将其三个端子连接到电路，电位器控制其输出。其中一个端子将连接到雨刷，然后当它们的滑动触点移动一致的电阻形式时，两个固定端子将连接到电阻元件的两端。电位器在电阻器的电阻上施加电压。因此，您可以通过查看滑动触点和固定触点之间的电压降来计算输出电压。

同样，可以使用电位计作为分压器。通常，所有三个引脚都连接到电位器以充当分压器。因此，当您将电位器用作分压器时，抽头位置决定了输出电压。

4.电位器的特点

电位器的主要特点如下：

锥度

电位器锥度是滑动触点位置与其电阻之间的关系。此外，在绝大多数可变电阻器中，相对位置和电阻比之间的关系通常是线性的。例如，当滑动触点处于中间位置时，可变电阻是其满量程值的一半。非线性对数锥度的使用在日常特定的有源设备中很常见，包括音频音量控制。

标记代码

选择电位器时应考虑电位器的最大电阻。制造商使用标记代码，因为它们有助于指示欧姆电阻器的最大电阻。例如，标有 100K 电阻的电位器表示其最大极限为一百欧姆。

分辨率

当我们改变电阻时，我们只能在一定程度上改变锅的电阻。锅的分辨率是它改变阻力的能力。因此，当我们说电位器电阻为 20k Ohms，分辨率为 0.5 时，电阻的最小变化为 0.5Ω，我们得到的最小变化值为 0.5,1.5,2 Ohms。

随上随下阻力

正如我们已经知道的，一个锅有三个终端。并且，每个端子上都有一个低电阻的金属。因此，每当雨刷进入或离开该区域时，电阻都会发生突然变化。这就是跳上跳下阻力。

5。电位器的应用

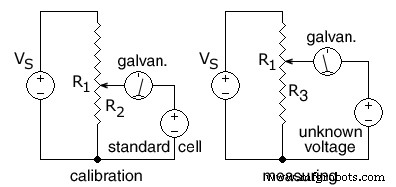

（正在校准一个电位器，然后测量一个未知的电压。R1是整个电阻丝的电阻。）

电位器本质上是一个可调节的分压器。但是，也有人在许多行业和应用中使用它。在这个列表中，我们对电位器的一些应用进行了分类：

1.电位器作为控制器：

• 首先，在需要手动输入电压变化的应用中，电位器可以用作用户控制的输入设备。例如，油门踏板通常是双联罐，以增加系统的冗余。我们还将操纵杆用作机器中的用户控制输入。
• 在音频系统中。由于我们的听力对声压的对数响应，音量控制设备也经常使用对数锥度的电位器。这是一个对数锥形电位器。使用对数锥形电位器，从响亮到柔和的声音（反之亦然）的过渡将更加平滑。具有对数锥度的电动电位器主要处理这种应用。

2。电位器作为测量装置：

• 电位器是测量电压的标准仪器，其最初目的是测量和控制电源电压。
• 此外，您可以将它们用作测量距离和角度的传感器，因为它们将雨刮器的位置转换为电输出。

3. 电位器作为调谐器和校准器：

• 最后，可以在电路中使用电位器来获得所需的输出。校准设备时，在电路板上安装预设电位器也很常见。其中大部分永久保留在电路板上。

总结

总而言之，电位器在我们日常使用的几种不同的有源设备中具有特色。有不同类型的电位器，它们通常具有三个端子，包括电阻器、雨刷器和轴。

如果您对电位器或与此主题相关的任何其他问题有任何疑问，请随时与我们联系。我们的团队可以回答您的任何问题。
