Beaglebone Black Pinout：引脚配置、规范和应用
笔记本电脑改变了科技领域的游戏规则。就像笔记本电脑一样，Beaglebone Black 引脚排列配备了强大的处理器、内存和图像加速功能，所有这些都缩小为芯片并直接焊接到可用的电路板上。
事实上，掌握 Beaglebone 黑色引出线的全部潜力的更实用的方法，一定要为自己抓住一个。此外，本文将有助于进一步了解 Beaglebone 黑色引脚分配印刷电路。

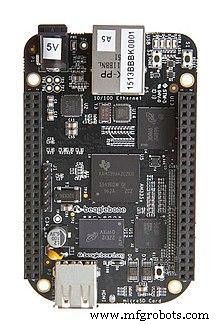

Beagleblack 骨头的图像

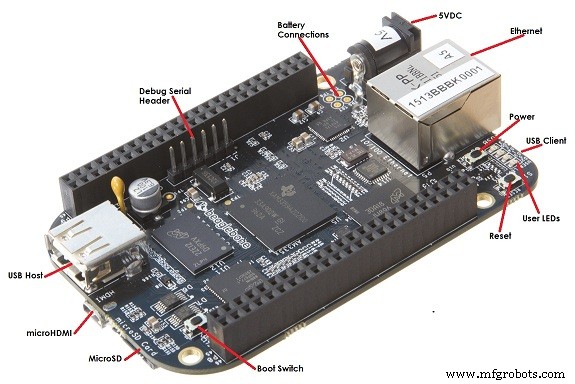

BeagleBone 电路的图解说明。
BeagleBone Black Pinout 引脚配置

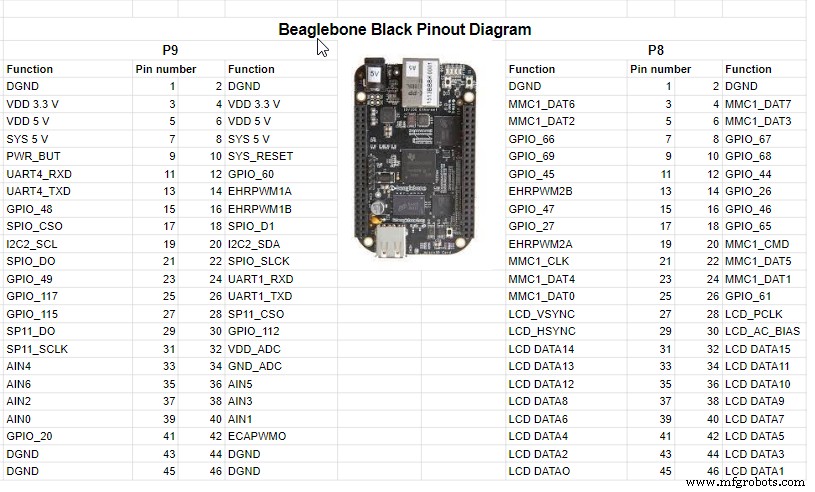

Beaglebone 黑色引脚排列和配置
beaglebone black 有两个扩展接头。具体来说，排针，即P8排针和P9排针，每个排针有46个针脚，每个排针总共提供3.3V。
电源输入引脚：BeagleBone Black 电路板还有两个输入、一个 USB 端口和一个直流电源插孔。
电源输出：BeagleBone 上还有 3 个输出电源引脚，也可以帮助外接电源设备。
引脚 1 提供 3 伏电压，其能量来自低压差 (LDO)，它甚至可能对最大 250mA 电流计分设备有所帮助。如果安培增加，也建议使用外部电源。
电源端口 2 提供 5 伏的最大输出，这也来自直流插孔供电引脚的延迟。
以下是根据 P9 接头中电压输出的引脚列表：
- 3.3 V 为 Pin4 和 Pin3
- +5 V(VDD) 是 Pin6 和 Pin5
- +5 V(SYS) 为 Pin8 和 Pin7
接地针：
Beaglebone black 还包含更多的接地引脚，以方便引脚的平滑操作。随后，这些引脚中的一些具有与所有连接的不同外围设备的内部连接。
• P8 数字地（DGND）引脚——Pin46、Pin45、Pin44、Pin43、Pin2、Pin1。
• P9 数字地（DGND）引脚——引脚 1、引脚 2
电源按钮：电源按钮很方便，因为它可以为整个电路板供电和关闭。
• 电源按钮 – Pin9
它允许使用保存所有统计信息通过外部脉冲有序关闭设备。
重置按钮：此工具有一个外部重置按钮，可以有效地重新启动电路板。因此 P9 Header 用作复位。该引脚在下面的列表中：
• SYS_RESET – 引脚 10
通用输入/输出（GPIO 引脚）
器件中有近 69 个数字 GPIO 引脚。但是，其中一些也可用于不同的预定义功能。随后，3.3V 可以通过所有 I/O 引脚。 BeagleBone Black 上的所有 I/O 引脚都在下面的列表中：
| p8 | p9 |
| GPIO_30 – Pin11GPIO_60 – Pin12GPIO_31 – Pin 13GPIO_40 – Pin 14GPIO_48 – Pin 15GPIO_51 – Pin 16GPIO_4 – Pin17GPIO_5 – Pin18GPIO_13 – Pin19GPIO_12 – Pin20GPIO_3 – Pin21GPIO_2 – Pin22GPIO_49 – Pin23GPIO_15 – Pin24GPIO_117 – Pin25GPIO_14 – Pin26GPIO_125 – Pin27GPIO_123 – Pin28GPIO_111 – Pin29GPIO_112 – Pin30GPIO_110 – Pin31GPIO_20 – Pin41GPIO_7 – Pin42 | GPIO_38 – Pin3GPIO_39 – Pin4GPIO_34 – Pin5GPIO_35 – Pin6GPIO_66 – Pin7GPIO_67 – Pin8GPIO_69 – Pin9GPIO_68 – Pin10GPIO_45 – Pin11GPIO_44 – Pin12GPIO_23 – Pin13GPIO_26 – Pin14GPIO_47 – Pin15GPIO_46 – Pin16GPIO_27 – Pin17GPIO_65 – Pin18GPIO_22 – Pin19GPIO_63 – Pin20GPIO_62 – Pin21GPIO_37 – Pin22GPIO_36 – Pin23GPIO_33 – Pin24GPIO_32 – Pin25GPIO_61 – Pin26GPIO_86 – Pin27GPIO_88 – Pin28GPIO_87 – Pin29GPIO_10 – Pin31GPIO_11 – Pin32GPIO_9 – Pin33GPIO_81 – Pin34GPIO_8 – Pin35GPIO_80 – Pin36GPIO_78 – Pin37GPIO_79 – Pin38GPIO_76 – Pin39GPIO_77 – Pin40GPIO_74 – Pin41GPIO_75 – Pin42GPIO_72 – Pin43GPIO_73 – Pin44GPIO_70 – Pin45GPIO_71 – Pin46 |
BB UART 通信
它是大多数结构和小工具最著名的串行通信引脚。因此，在这种类型的通信中，单独的引脚用于传输和接收数据。
P8 标头：
UART5_TX – Pin37
UART_RX – Pin38
P9 标头：
UART1_TX – Pin24
UART1_RX – Pin26
UART2_TX – Pin21
UART2_RX – Pin22
UART4_TX – Pin11
UART4_RX – Pin13
串行外设接口 (SPI) 通信引脚
BeagleBone Black 中的 SPI 语言交换引脚是两个。但是，所有这些串行外设接口都有一个单独的从引脚接头。因此，由于不止一个从引脚，每个设备还可以与两种特殊类型的串行接口协议设备通信。两个 SPI 通信引脚都在扩展 Header P9 中：
SPI0_CS0 – Pin17
SPI0_D0 – Pin21
SPI0_D1 – Pin18
SPI0_SCLK – Pin22
SPI1_CS0 – Pin28
SPI1_D0 – Pin29
SPI1_D1 – Pin30
SPI1_SCLK – Pin31
I2C 通信渠道
电路板有两个I2C通信通道，都在P9增长的Header中：
I2C1_SCL – 引脚 17
I2C1_SDA – 引脚 18
I2C2_SCL – 引脚 19
I2C2_SDA – 引脚 20
脉宽调制 (PWM) 通道引脚
此外，BeagleBone Black 产生一个矩形输出脉冲来操作汽车和其他功能强大的小工具。它还包括许多脉冲宽度调制引脚，这些引脚使用定时器和预分频器生成输出符号。
多声道音频串口（MCASP）
它也适用于具有多个通道的串行端口程序。它使用各自独立的时钟、统计数据和帧同步引脚。在 BeagleBone 中，MCASP 引脚位于 P9 中，即。
MCASP0_FSX（帧同步）– 引脚 29
MCASP0_ACLKX（时钟同步）– 引脚 25
MCASP0_AHCLKX（数据输出）– 引脚 31
MCASP0_AXR2（数据输入）– 引脚 28
多媒体控制器 (MMC) 引脚
BeagleBone Black 上的嵌入式 2GB 多媒体控制器允许设备运行其内部 eMMC 而不是 SD 卡。因此，MMC1 是一种直接连接到处理器端口的标准引导方法。然而，由于内部多媒体控制器是 8 位的，并且允许特定种类的引脚操作，这也导致默认模式在存储卡的情况下无法使用。 MMC1 引脚也可以在 P8 接头中找到：
MMC1_CMD – Pin20
MMC1_CLK – Pin21
MMC1_DAT0 – Pin25
MMC1_DAT1 – Pin24
MMC1_DAT2 – Pin5
MMC1_DAT3 – Pin6
MMC1_DAT4 – Pin23
MMC1_DAT5 – Pin22
MMC1_DAT6 – Pin3
MMC1_DAT7 – Pin4
模拟到虚拟转换器通道
BeagleBone 立即将模拟信号转换为数字符号。它具有七个模拟数字 (A/D) 通道，使用相同的 12 位模数转换器 (ADC) 通道。它首先需要通过 ADC 强度引脚提供 1.8V 电来激活。 ADC 和电源引脚位置在 P9 扩展接头中。
AIN0 - 引脚 39
AIN1 - 针脚 40
AIN2 – 引脚 37
AIN3 – 引脚 38
AIN4 – 引脚 33
AIN5 - 引脚 36
AIN6 – 35 针
VDD_ADC – 引脚 32
GND_ADC – 引脚 34
BeagleBone 定时器模块引脚
在 BeagleBone Blacks 中，与外部脉冲输入端口一起使用的四个内部定时器引脚位于 P8 接头中。
TIMER1 – Pin10
TIMER2 – Pin9
TIMER4 – Pin7
TIMER7 – Pin8
BeagleBone Black 技术规格
BeagleBone Black 技术规格图片
SDRAM 内存 – 512 MB DDR3L 800MHz
图形引擎——SGX530 3D 20M多边形
板载闪存 – 4GB 8 位嵌入式 MMC
电源 – 5V DC 外部通过扩展接头<6 层>
-迷你 USB
视频 -16b HDMI 1280x 1024 MAX
音频 - HDMI
BeagleBone Black 和 BeagleBone 的区别
• 处理器：您也可以将处理器视为 BeagleBone 的“大脑”。虽然这两款处理器的功能都类似于 ARM Cortex-A8，但 Beaglebone 的最高运行速度为 720MHz，而 BeagleBone Black 的最高运行速度为 1GHz。
• RAM：正品 BeagleBone Black 有 512MB 的 DDR3，而 BeagleBone 有 256MB 的 DDR2（双倍信息费 2）。
• MicroSD 卡插槽：正宗的 BeagleBone 始终需要内置 microSD 卡才能工作。通常，它带有默认的 4GB microSD 卡，而 BeagleBone Black 带有内置内存，不附带 microSD 卡。
BeagleBone Black 框图和 2D 图表
Beaglebone black 功能的 A2D 图
BeagleBone Black 应用程序
- 有助于开发人员测试和创建小型网络应用程序。
- 大多数面向商业设备的 IoT 项目也使用 BeagleBone 作为服务器。
- 在某些工业设备中，BeagleBone Black 随后可用作中央控制模块。
- BeagleBone Black 在需要运行低强度重型操作系统的应用程序中也很有用。因此，它易于访问，并且可以以低能量进行严肃的操作。
- 当您需要快速开始任务时，BeagleBone Black 确实很有用。
- 此外，Beaglebone black LINX 起身和漫步所需的时间也大大减少。它还附带一个预先建立的 LINUX 发行版，可以节省大量时间。
总结
总之，Beaglebone 开源的类似 Linux 的方法弥合了工业计算机和会话边界控制器 (SBC) 之间的差距。因此，beaglebone 促进了在生活的许多方面对人工智能的更多探索。同时拥有非常简单的预安装工具。如需更多关于 Beaglebone black LINX 的信息，请随时与我们联系。
