SG3524 调制器 IC：引脚定义、规格与实际应用
关于 SG3524 调制器 IC，对电子学的知识或热情可能已让您关注到 SG3524 逆变器芯片。SG3524 芯片是安装在印刷电路板上最关键的组件之一，因为它处理板卡的脉宽调制。通过它，您可以了解单芯片中集成的某些功能，如作为开关稳压器。
本文将涵盖您需要了解的关于 SG3524 的所有内容，包括项目中需要该稳压器的场景。

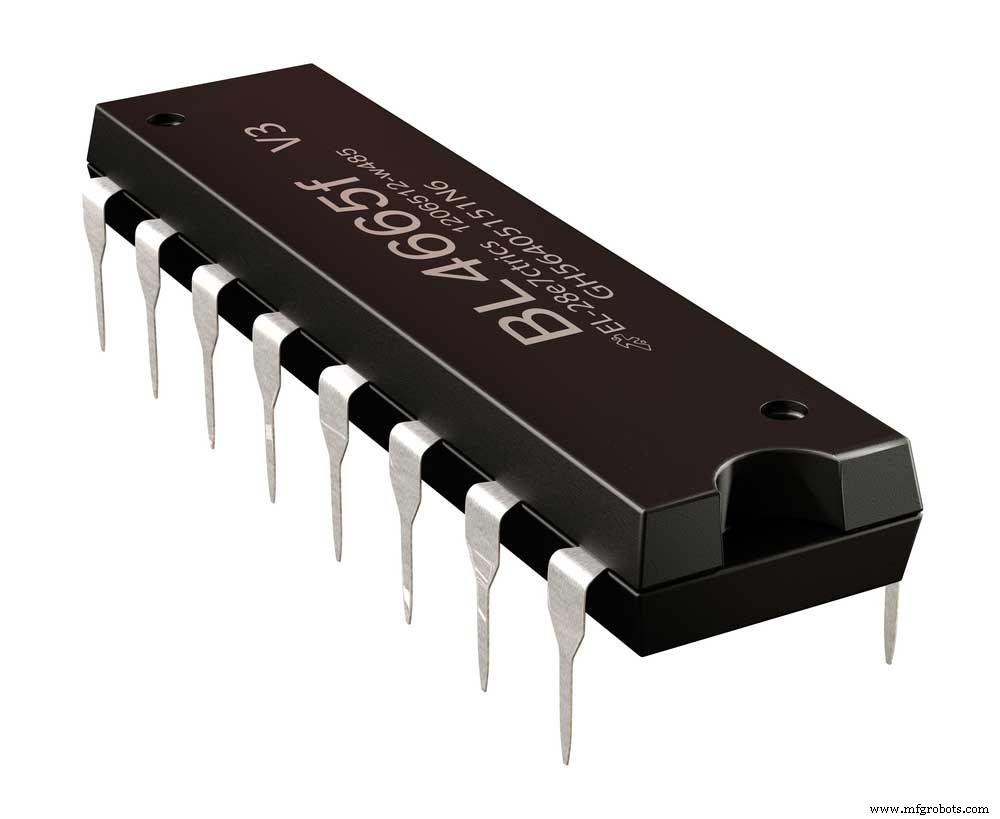

(PWM IC 的典型用途)
SG3524 引脚配置
SG3524 共有 16 个双列直插封装 (DIP) 引脚，每侧 8 个。以下是 SG3524 的详细配置：

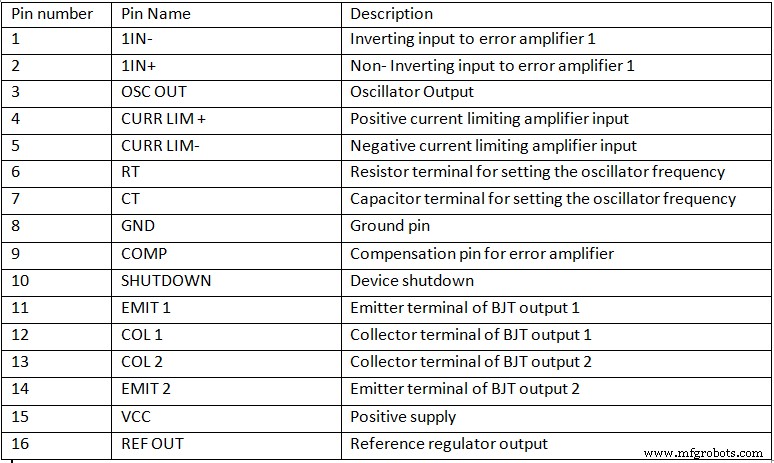

(SG3524 的引脚配置)
什么是 SG3524？
SG3524 是我们日常电子设备中常用的 IC。它以小型黑色紧凑块的形式出现，带有 16 个连接到印刷电路板的突出引脚。SG3524 是一种开关稳压器，在单个芯片上包含了单端或推挽模式下开关稳压器所需的所有电路。这些电路构成了 PWM（脉宽调制）逆变器电路的核心，可快速校正器件内的输出 PWM 电压。

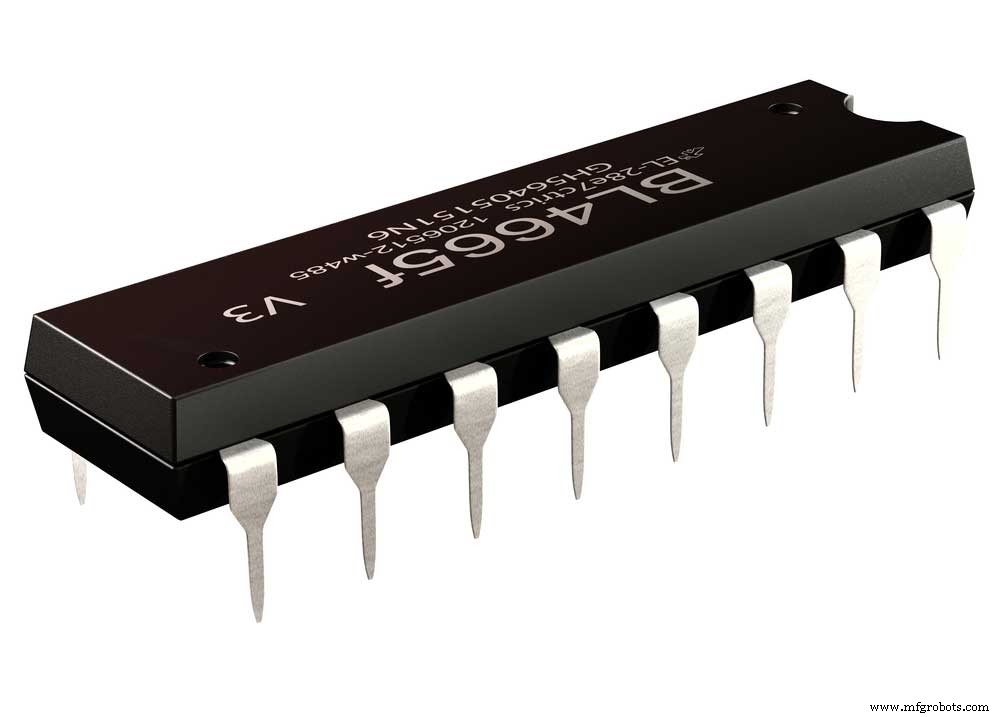

(典型的 16 引脚 IC)
规格与特性
- 供电电压范围：8V – 40V
- 输出电压范围：4.6V – 5.4V
- 输出电流：50mA
- 输出通道数：2
- 振荡器范围：100Hz – 300kHz
- 总供电电流：< 10mA
- 下降时间：100ns
- 上升时间：200ns
- 16 引脚配置
- 完整的 PWM 功率控制电路
SG3524 的用途
调制脉宽调制器旨在用于开关稳压器极性转换、极性转换器应用、无变压器电压倍增器以及带有 DC-DC 转换器的变压器。SG3524 通过固定频率和脉冲调制技术实现这一点。无论是 Buck-Boost 拓扑还是其他拓扑，SG3524 IC 都适用于 DC-DC 转换。
对于采用 PWM 信号控制功率开关电流流向的项目，SG3524 IC 尤为得力。

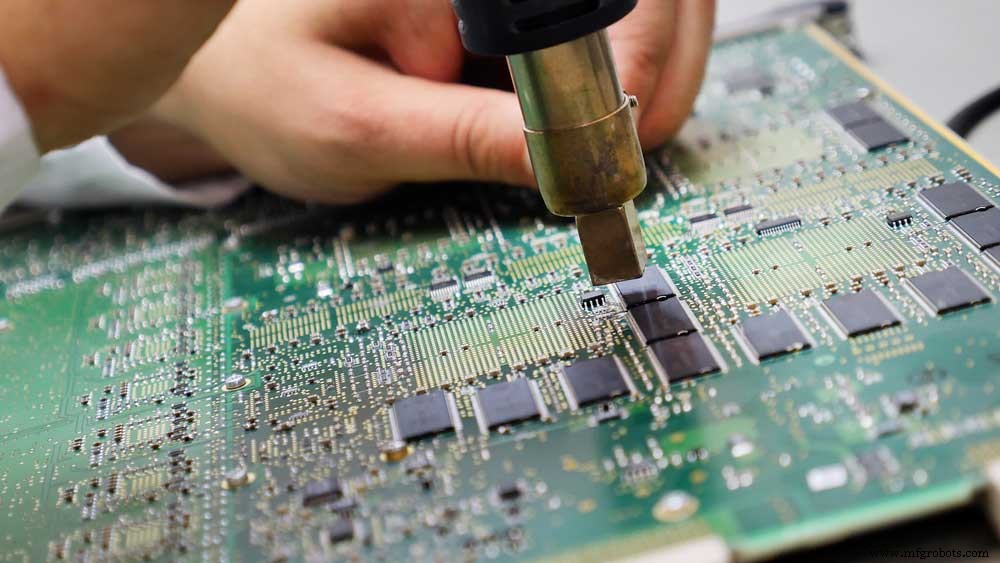

(SG3524 在 PCB 上的使用)
如何使用 SG3524？
如前所述，SG3524 的使用场景非常适合将 PWM 控制器作为可编程振荡器的项目。其工作电压范围宽广（8V 至 40V），使其能在各种器件中工作。那么它在这些器件中是如何工作的？
首先，稳压器在由电阻和电容编程的静态频率下工作。接着，1IN+（同相）引脚连接到 Ref 引脚，而 1IN-（反相）引脚连接到误差放大器补偿引脚。
此外，外部电容和电阻分别连接到电阻端子引脚和电容端子引脚，以控制振荡器的输出频率。
SG3524 内置 5V 基准电压；误差放大器将 5V 输出级电源与基准电压比较，并通过改变 PWM 相应调整。
最后，R-2R 梯形网络将内部基准电压外部分压，输出再通过另一个电阻分压网络实现自动化。
SG3524 的替代/等效型号
以下为可替代 SG3524 的等效型号：
- TL494
- UC3843
- TL3842
- SG2524
- UC2842

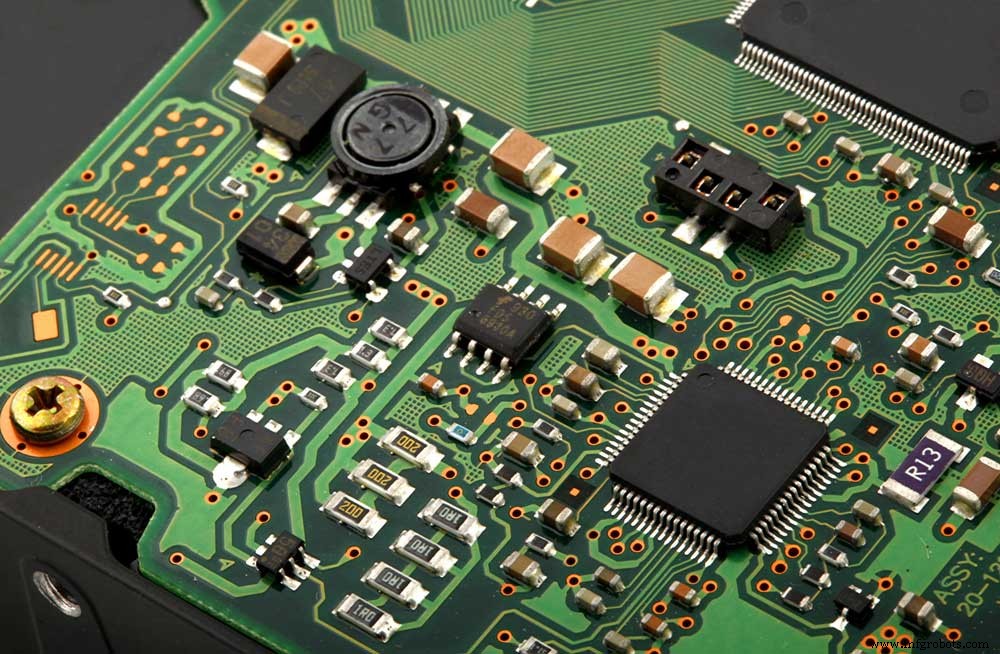

(可替代 SG3524 的类似 IC)
应用
以下是 SG3524 IC 的使用场景：
- 台式电脑
- 太阳能微型逆变器
- 烟雾探测器
- 太阳能逆变器
- 洗衣机
- 电动自行车
- 微波炉
结论
总之，SG3524 是日常设备中常见的典型 PWM IC。它具有宽广的电压容量，可用于许多设备，其主要功能是针对输入负载控制输出电压。
因此，当您需要采购 SG3524 时，请随时联系我们，我们将全程协助您。
