PWM逆变器:应对多样负载的最佳选择
PWM(脉宽调制)逆变器取代了早期老式逆变器,凭借宽广的实时应用范围成为电力电子电路设计的主流。主流PWM逆变器多采用MOSFET功率器件,故亦称PWM MOSFET逆变器。其核心优势:无论负载如何变化,都能将输出电压稳定在额定交流电压值。本文深度解析工作原理、核心电路模块、主流拓扑分类与工业应用。
什么是PWM逆变器?
采用脉宽调制技术的逆变器。通过动态调整输出脉冲宽度,实现输出电压有效值恒定,不受负载波动影响。
工作原理深度解析
传统逆变器输出电压随负载漂移。PWM逆变器引入负电压反馈闭环:
- 输出电压经采样反馈至PWM控制器IC
- 控制器对比反馈电压与基准,修正振荡器生成的脉冲宽度
- 脉宽自适应调整抵消负载变化导致的电压偏差
- 输出波形始终保持稳定,实现“电压源”特性
核心功能电路模块
| 电路模块 | 核心功能 | 典型实现 |
|---|---|---|
| 电池充电电流检测 | 维持恒定充电电流,延长电池寿命 | 采样电阻+运放 |
| 电池电压检测 | 欠压保护、涓流充电切换 | 分压电路+比较器 |
| 市电检测 | 市电/电池模式自动切换 | 光耦隔离检测 |
| 软启动 | 上电8-10s延时,防MOSFET浪涌击穿 | RC延时+驱动锁存 |
| 换相/模式切换 | 市电充电↔逆变供电无缝切换 | 继电器/静态开关 |
| 关机保护 | 多传感器融合异常判断,故障锁机 | 看门狗+逻辑锁存 |
| PWM控制器 | 核心调压大脑,集成振荡/误差放大/驱动 | LM494/KA3525/SG3525等 |
| 电池充电管理 | 多阶段充电曲线控制(恒流/恒压/浮充) | 专用充电IC或MCU |
| 振荡电路 | 生成开关频率载波(通常20-50kHz) | 内置于PWM IC |
| 驱动电路 | 功率级前置驱动,隔离+电平变换 | 专用栅极驱动IC |

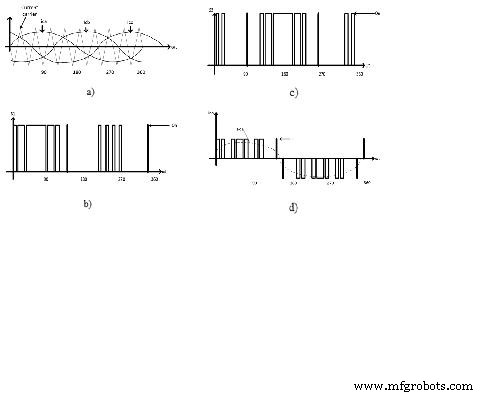

PWM调制技术分类
核心在于参考信号(调制波)与载波信号(三角波/锯齿波)比较生成驱动脉冲。
单脉冲PWM (SPWM)
半周期仅单脉冲,参考波为方波。实现简单但低次谐波大,电机驱动扭矩脉动明显。
多脉冲PWM (MPWM)
半周期多脉冲替代单脉冲,通过调节载波频率控制输出频率。大幅降低谐波,广泛用于变频电机驱动。

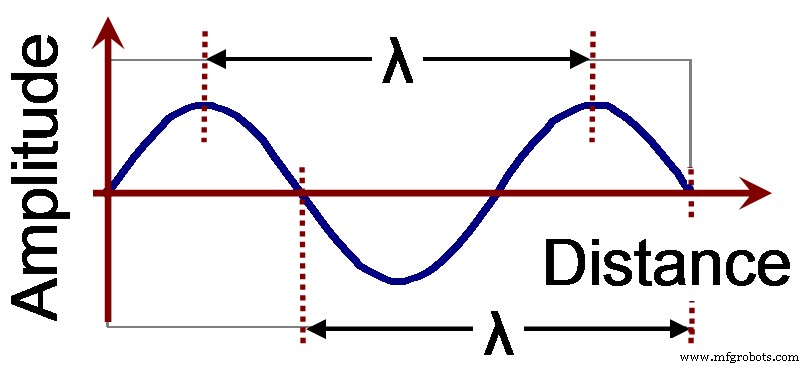

正弦波PWM (SPWM/Sine-PWM)
参考波改为正弦波,输出电压基波分量大、谐波向高频移动易滤除。两大局限:①最大输出电压受限于直流母线,无法超越工频电压;②过调制区需插入窄脉冲,器件开关速度受限常被省略,工业界多采用SVPWM替代。
改进正弦PWM (Modified SPWM)
仅在半周期首尾60°区间投入载波,提升基波分量、降低开关损耗,改善谐波特性,工程实用性强。
工业应用与总结
PWM逆变器凭借“负载不变、电压恒定”特性,广泛应用于:

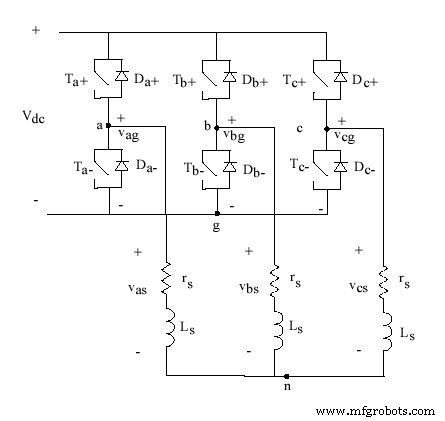

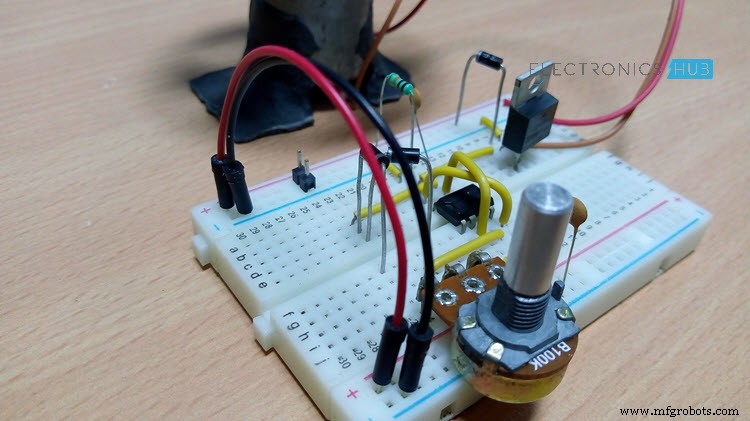

- 变频调速(如直流电机PWM调速控制器,通过电压频率调节转速)

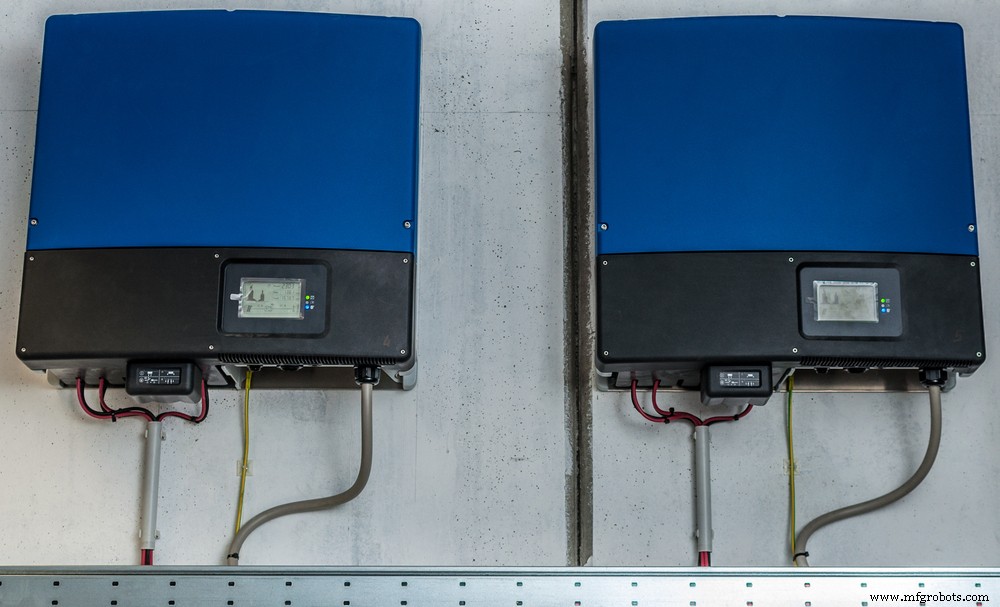

- UPS不间断电源、光伏并网逆变器
- 感应加热、电动汽车驱动、航空航天电源
本文系统梳理了PWM逆变器原理、架构与调制技术演进脉络。如需选型、调试或定制开发支持,欢迎联系我们技术团队。
