定制 4×4 井字棋名片 PCB – 设计、制作与代码指南

项目概览

本教程将指导您制作一张名片大小的定制 PCB，它既是名片，又是一个功能齐全的 4×4 井字棋游戏。正面印有 EDISON SCIENCE CORNER 徽标、社交媒体图标及链接 YouTube 频道的二维码；翻面则是由 ATmega328P、NeoPixel LED 与触觉开关组成的游戏电路。

元器件与物料清单

所需工具与设备

• 电烙铁 (通用)
• 无铅焊锡丝
• 焊接助焊剂
• 跳线套件 (5 cm, 10 根)

软件与在线服务

• Arduino IDE
• EasyEDA – PCB 设计平台
• JLCPCB – 低成本 PCB 打样 (5 片起 $2)

步骤 1: PCB 设计与打样

使用 EasyEDA 设计了一块 89 mm × 50 mm 的标准名片大小板卡，布局 4×4 井字棋矩阵。原理图以 ATmega328 为核心，集成 16 颗 WS2812B LED 与 16 个轻触开关。完成布局后导出 Gerber 文件上传至 JLCPCB，选用 0.8 mm 黑色板厚，两周收到成品，质量符合爱好者项目预期。

步骤 2: 准备元器件

参考上表清单，所有零件均为常见且低价，可从 Digi‑Key、Mouser 或速卖通等渠道采购。

步骤 3: 焊接组装

先焊接 USB Micro 母座，再放置 ATmega328 及其外围无源器件。随后焊接 NeoPixel 灯带，并将每颗 LED 与对应轻触开关对齐。仔细焊接全部 16 个开关，确保方向正确。熟练爱好者约需 1 小时完成全套焊接。

步骤 4: 程序烧录

通过 USB 连接电脑，在 Arduino IDE 中上传以下草图：

下载代码

草图初始化 16 LED 阵列，处理 4×4 键盘矩阵按键，并实现简单胜负判定。玩家 1 使用绿色 LED，玩家 2 使用蓝色 LED。获胜时全板闪烁对应颜色；平局则闪烁红色。

步骤 5: 畅玩体验

翻到游戏面，每次按键点亮对应 LED。规则遵循经典井字棋，但采用 4×4 网格与颜色指示。这款便携小游戏既是独特的名片，也是会议、社交场合的绝佳话题开启者。

完整代码

下方为本项目使用的完整 Arduino 草图 (C/C++)，包含键盘处理、LED 控制与胜负逻辑。

#include <Keypad.h>
#include <FastLED.h>
#define LED_PIN 5
#define NUM_LEDS 16
#define LED_TYPE WS2812B
#define COLOR_ORDER GBR
#define BRIGHTNESS 30
CRGB leds[NUM_LEDS];
int player = 1;
char board[16] = {'1','2','3','4','5','6','7','8','9','10','11','12','13','14','15','16'};
char key;
int moveCount = 0;
const byte ROWS = 4;
const byte COLS = 4;
char hexaKeys[ROWS][COLS] = {{'1','2','3','A'},{'4','5','6','B'},{'7','8','9','C'},{'*','0','#','D'}};
byte rowPins[ROWS] = {A0,A1,A2,A3};
byte colPins[COLS] = {A4,A5,2,3};
Keypad customKeypad = Keypad(makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);
void setup(){
  Serial.begin(9600);
  LEDS.addLeds<LED_TYPE, LED_PIN, COLOR_ORDER>(leds, NUM_LEDS);
  FastLED.setBrightness(BRIGHTNESS);
  // 绿/蓝交替全亮确认功能
  for(int i=0;i<3;i++){
    for(int j=0;j<NUM_LEDS;j++) leds[j] = (i%2==0) ? CRGB::Green : CRGB::Blue;
    FastLED.show();
    delay(500);
  }
  FastLED.clear();
}
void loop(){
  key = customKeypad.getKey();
  if(key && player==1){
    int idx = keyToIndex(key);
    leds[idx] = CRGB::Green;
    FastLED.show();
    board[idx] = 'X';
    if(checkWinner('X')){ announceWinner(1); }
    player = 2;
    delay(1000);
  }
  if(key && player==2){
    int idx = keyToIndex(key);
    leds[idx] = CRGB::Blue;
    FastLED.show();
    board[idx] = 'O';
    if(checkWinner('O')){ announceWinner(2); }
    player = 1;
    moveCount++;
    delay(1000);
  }
  if(moveCount==8){ announceDraw(); }
}
int keyToIndex(char k){
  switch(k){
    case '1': return 0; case '2': return 1; case '3': return 2; case 'A': return 3;
    case '4': return 4; case '5': return 5; case '6': return 6; case 'B': return 7;
    case '7': return 8; case '8': return 9; case '9': return 10; case 'C': return 11;
    case '*': return 12; case '0': return 13; case '#': return 14; case 'D': return 15;
  }
  return -1;
}
bool checkWinner(char mark){
  const int lines[10][4] = {{0,1,2,3},{4,5,6,7},{8,9,10,11},{12,13,14,15},
    {0,4,8,12},{1,5,9,13},{2,6,10,14},{3,7,11,15},
    {0,5,10,15},{3,6,9,12}};
  for(auto &line: lines){
    if(board[line[0]]==mark && board[line[1]]==mark && board[line[2]]==mark && board[line[3]]==mark){ return true; }
  }
  return false;
}
void announceWinner(int p){
  CRGB color = (p==1) ? CRGB::Green : CRGB::Blue;
  while(true){
    for(int i=0;i<NUM_LEDS;i++) leds[i] = color;
    FastLED.show(); delay(500);
    FastLED.clear(); FastLED.show(); delay(500);
  }
}
void announceDraw(){
  while(true){
    for(int i=0;i<NUM_LEDS;i++) leds[i] = CRGB::Red;
    FastLED.show(); delay(1000);
    FastLED.clear(); FastLED.show(); delay(500);
  }
}

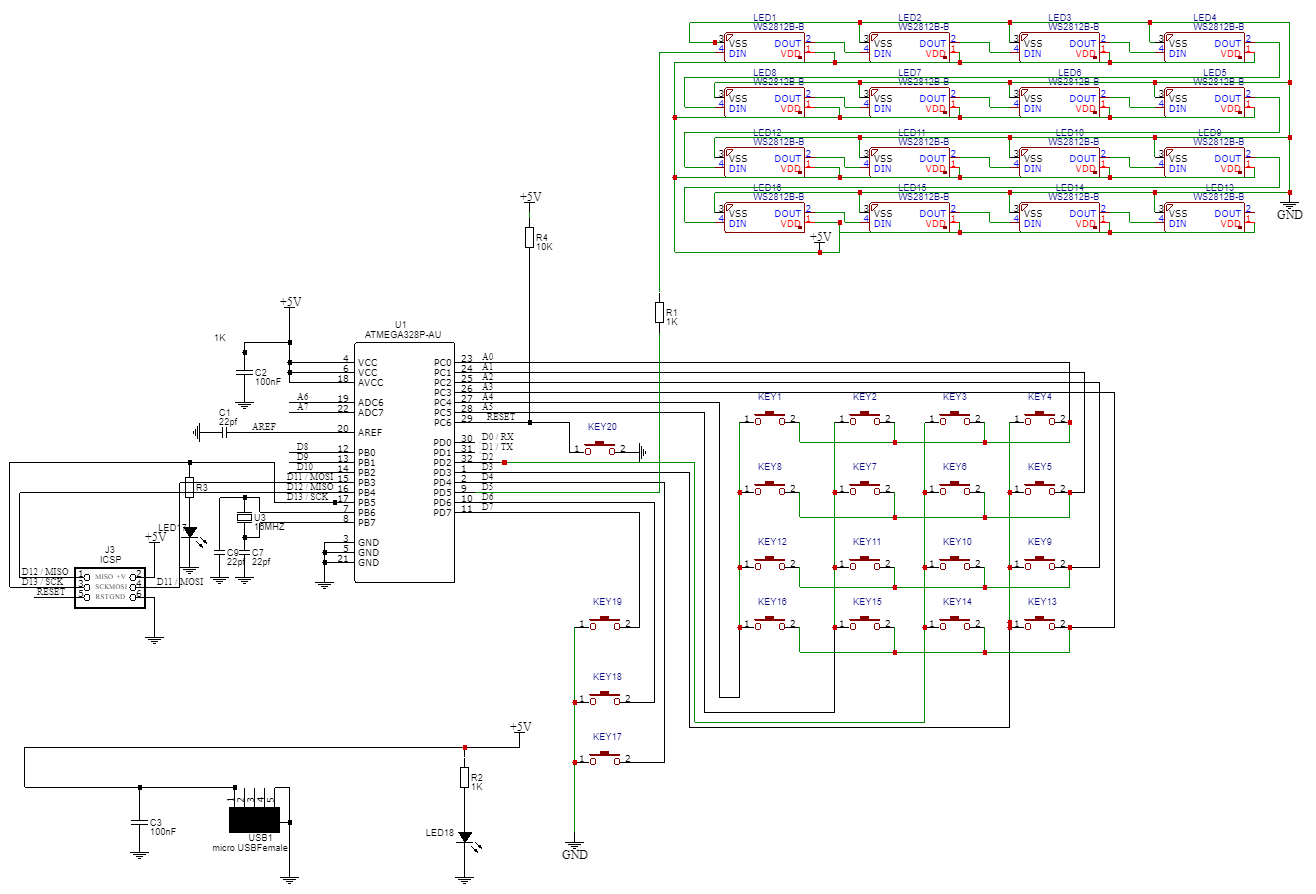

原理图

所有设计文件、BOM 与代码均可下载。
