云服装

必要的工具和机器

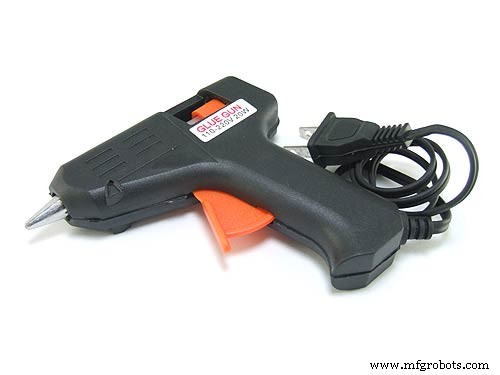

	热胶枪（通用）

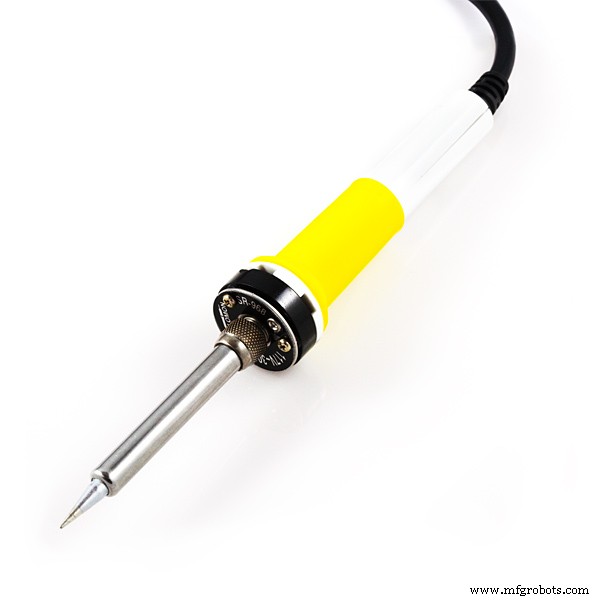

	烙铁（通用）

关于这个项目

此处改编自 Shawn Hymell 的云连接云教程。

您可能已经看到这些有趣的、蓬松的云彩作为灯具悬挂在某人的房子或办公室中。我们将调整设计使其成为可穿戴设备。是的，一个巨大的、蓬松的、云形的可穿戴设备。此外，它不会连接到云，但它会使用一个按钮来更改模式，这对我们来说实际上效果更好。

收集你的补给

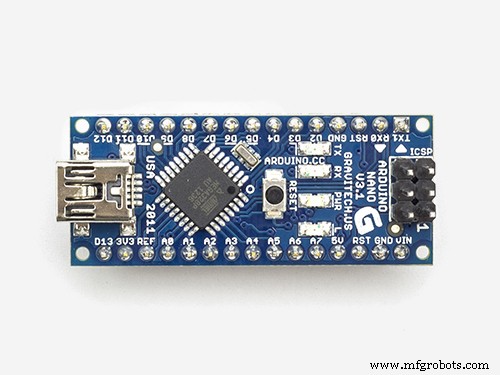

我在这个项目中使用了 Arduino Nano，因为这就是我所拥有的。我喜欢在获得新东西之前用完我的旧硬件。

电路

该电路由连接到 arduino 的 USB 便携式充电器（未显示）组成。 5V LED 灯条在接地和电源之间有一个 1000mF 的电容器，并通过 330 欧姆电阻连接到 Arduino 上的引脚 6。有一个按钮连接到引脚 3。

桶形千斤顶连接到电源。桶形千斤顶有不同的极性。我拥有的那个，我相信是来自 Sparkfun 的这个，它的工作方式是这样的：

您的可能需要将接地连接到中间引脚。

为项目提供动力

由于这是一套服装，我对其进行了修改，以包括两个便携式 5V 电源 - 一个用于 LED 的 4 节 AA 电池支架和一个用于 Arduino 的便携式充电器。

我使用的是 Nano 3.0。

来自文档：

我们使用的便携式充电器受到监管 在 1 安培。是 5V，所以我们应该没问题。

为 LED 供电

我们将分别为 LED 和微控制器供电。我只是使用一个简单的电池组为微控制器供电，我使用 4 AA 电池座为 LED 供电。

将一个 8"-12" 的三线连接器焊接到您要供电的 LED 上（带有有用箭头指向âway ).

为什么 LED 的地和电源之间有一个电容器？

• 在将 NeoPixels 连接到任何大电源（直流“墙疣”甚至大电池）之前，添加一个电容器 （1000 µF，6.3V 或更高）跨越 + 和 – 端子，如上所示。电容器缓冲条带汲取的电流的突然变化。

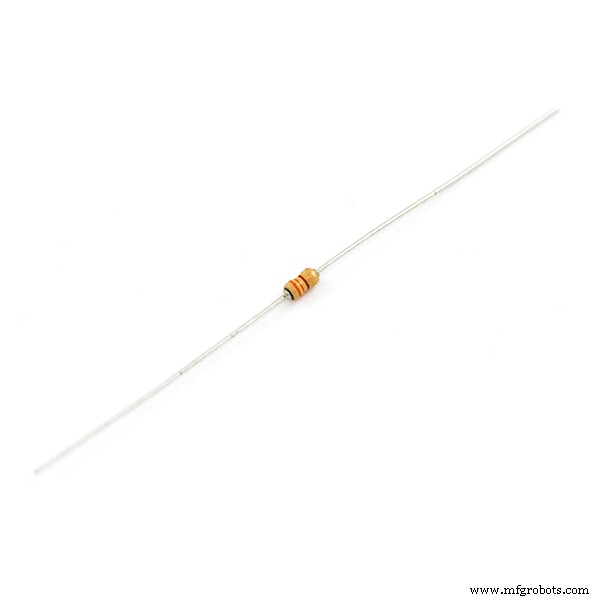

为什么数据引脚上有一个 330 欧姆的电阻？

• 放置一个 300 到 500 欧姆的电阻 Arduino 数据输出引脚和第一个 NeoPixel 的输入之间。电阻器应位于最靠近 NeoPixel 的电线末端，而不是微控制器。 有些产品已经包含此电阻器……如果您不确定，请添加一个……加倍没有坏处！

为什么从电路板到电源地有一根地线？

• 如果您的微控制器和 NeoPixels 由两个不同的电源供电（例如，每个电源使用单独的电池），则必须 成为两者之间的接地连接。

如果您不在电路中使用电容器和电阻器，则会大大缩短 LED 的使用寿命。您可能会注意到蓝色 LED 开始先亮，留下无聊的红色和绿色。遵循最佳实践，您将省去一些痛苦和难看的色彩！

如果您的电路出现问题，这里有一些来自 Adafruit 完整 NeoPixel uberguide 的更多故障排除方法：https://learn.adafruit.com/adafruit-neopixel-uberguide/best-practices

我们的电源能持续整个派对吗？

我们有 300 个像素，我们估计每个像素为 20mA。

300 NeoPixels X 20Ma ÷ 1000 =6 Amps

标准“AA”尺寸的典型碱性或镍氢电池具有 2 到 3 Ah。其中四个会给我们 8-12 Ah，所以服装将持续大约 1.5-2 小时。您可能需要一些备用电池。

实际结果可能会有所不同。

我的从晚上7点一直持续到午夜，可能是因为追逐模式没有消耗太多能量。

坚持下去

Gluegun 胶水是使项目持久的诀窍。当我跳舞太用力时，我最终失去了我的整个电路板，并且在我的第一次万圣节派对上大约六个小时掉了下来。在为第二方重新创建它时，我热粘合了所有电线。我还把电路板放在腰包里。

创建云

现在您已经创建了电路，是时候进行最困难的部分了 - 将枕头填充物粘到纸灯笼上，这种方式将持续到万圣节派对。

从纸灯笼的顶部和底部剪下电线。在灯笼顶部的两侧剪下一条 4 英寸的线，然后将其折叠起来，在灯笼的顶部开一个足够适合您臀部的洞。将折叠的部分粘上。在下面重复。

将聚乙烯纤维撕成小块并扭曲，使其看起来很有趣。将碎片牢固地粘在灯笼上，小心不要烫伤手指。我建议戴手套。考虑到这是我最常弄伤自己的工具，热胶枪可能是我使用的最危险的工具。

您不必覆盖灯笼的每一英寸 - 一袋聚乙烯纤维就足够了。要获得与 LED 配合良好的整洁外观，请改变部件的厚度。

对于肩带，剪下两条一英尺长的松紧带。这些将提供一些有趣的弹跳。它们可能看起来很短，但松紧带很有弹性，所以云应该落在你腰部的某个地方。要制作带子，将带子的两端绑在距离顶部 2-3 英寸的灯笼线支架上，相距约 6 英寸。加一点胶水。如果你有两只手臂，在灯笼顶部的另一侧做同样的事情。不要将松紧带系在顶部金属丝支架上，因为它会撕裂它们。

现在将 LED 灯条朝内粘到服装中。在 5 米的范围内，我能够围绕云进行 3 圈循环，这看起来很棒。

我承认，在跳了八个小时的舞后，我自己的服装已经破烂不堪。我不得不为我的第二方使用更多的胶水重新创建它。

别忘了用阻燃喷雾喷你的服装！ 如果某些东西短路，你不想着火。

添加代码

我添加了 Bounce2 库来去抖动我的按钮。我还自定义了代码以使用毫秒，而不是中断，因为我使用的 Arduino Nano 调整了很多并且没有正确处理中断。

Nano 有一些特殊性，尤其是 USB 电缆似乎有问题，因此如果您的代码上传不正确，您可能需要尝试各种 USB 端口和电缆。

这段代码当然不是完美的，因为自从我在万圣节派对前的最后一分钟编写它以来，我一直没有时间更新它。

我也做了个帽子

帽子是可选的，但我觉得它让我看起来更受人尊敬。

代码

云服装

示意图
