基于 Arduino 的高级 ECG 监测仪 – 实时心率检测

组件与供应

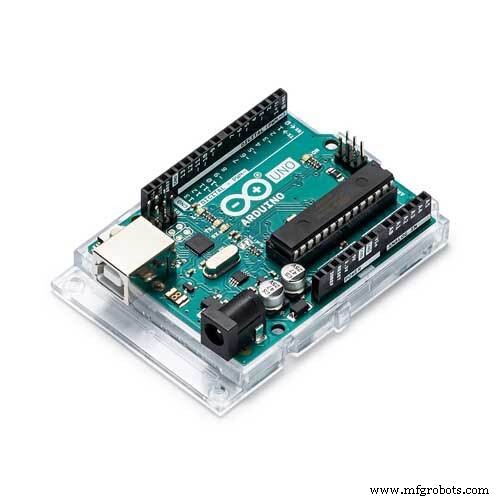

Arduino UNO	×	1
SparkFun 单通道心率监测 - AD8232	×	1
HC-05 蓝牙模块	×	1

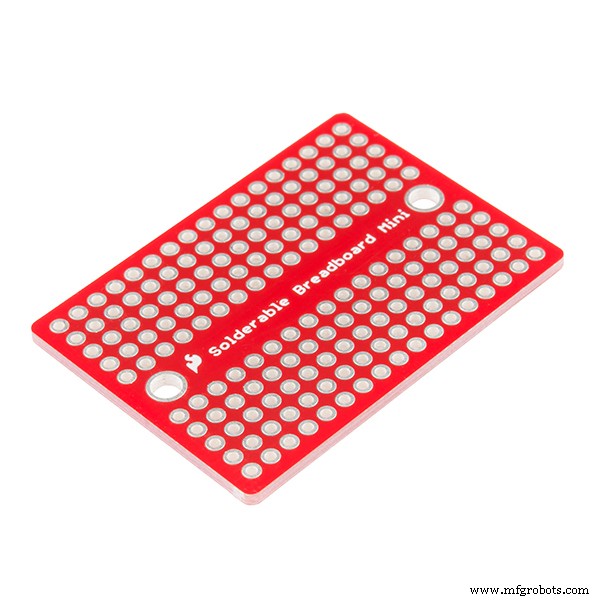

SparkFun 可焊面包板 - Mini	×	1
公母跳线	×	15

必要工具与机器

	电工胶带

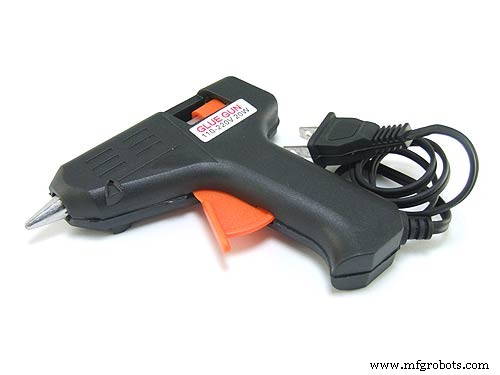

	热熔胶枪

关于项目

灵感来源

阅读新闻时看到年度死亡统计，决定制作一款帮助患者及时发现心脏电活动异常并联系医生的设备。深入研究心脏电活动后，构想出这款可穿戴、易获取的物联网 ECG 监测仪，希望帮助医生即时干预，减少可预防的死亡。

问题

上述数据中的死亡人数若能早期发现疾病并即时行动本可减少，但往往等到晚期才被发现，那时预防已非常困难。

解决方案

该设备通过实时显示 ECG，大幅降低心脏病发作死亡率。若 ECG 出现异常，APP 即时通知佩戴者，拨打所有紧急联系人电话，极端情况下自动呼叫救护车。

组件布局

以下图片展示组件安装位置：

演示

演示视频中所有组件分开展示以便理解，最终模型中所有组件将集成在患者穿着的背心上。

代码

代码

代码 C/C++

void setup() {
  Serial.begin(9600);
  pinMode(5, INPUT);
  pinMode(6, INPUT);
}
void loop() {
  if ((digitalRead(10) == 1) || (digitalRead(11) == 1)) {
    Serial.println('!');
  } else {
    Serial.println(analogRead(A0));
  }
  delay(1);
}

自定义部件与外壳

请将此 .apk 应用传输到手机安装。
ecg_final_copy_zwzYf9bqFR.apk

这是项目的 .obj 文件，展示所有组件布局，包括背心、骨架、心脏及所有电子元件。
ecg_monitor_Ge2U8Oah6F.obj

原理图
