使用 Bolt 和 Arduino 控制 LED 亮度

应用和在线服务

	Arduino IDE
	Bolt IoT Bolt Cloud

关于这个项目

说明

即使您不需要它或需要昏暗的灯光，在家中连续运行管灯不仅成本高昂，而且有时会刺激一个人。如果您能够通过指尖控制管灯的亮度，那就太棒了。是不是！今天这个项目将帮助您开发一个小型原型，以便您可以通过几个命令在家中控制您的灯管。在这里，我们将使用 Bolt 和 Arduino 控制最多六个 LED。使用 Arduino 单元上提供的 6 个 PWM 通道控制亮度。

收集所有必需的组件

项目所需的所有组件都在下面提到，并且很容易以合理的价格在市场上买到。

1. 螺栓

2. Arduino Uno

3. LED

4. 电阻（330 欧姆）

5.面包板

6. 跳线（公/公）

7. Arduino USB 线

螺栓

无论您身在何处，Bolt IoT 平台都使您能够安全可靠地控制您的设备并从 IoT 设备收集数据。只需点击几下即可部署机器学习算法来检测异常并预测传感器值，从而获得可操作的见解。要了解更多信息，请访问 boltiot.com。

脉宽调制

它用于控制数字信号的幅度，以控制需要电力或电力的设备和应用。从电压分量的角度来看，它本质上是通过快速循环数字信号的开启和关闭阶段并改变“开启”阶段或占空比的宽度来控制提供给设备的功率量。对于设备来说，这将表现为具有平均电压值的稳定电源输入，这是导通时间百分比的结果。在这里了解更多。

组装硬件

1. 收集所有组件并检查 LED 是否正常工作。

2. LED的阴极接GND线，阳极接330欧电阻。

3. 将电阻的另一端连接到 6 个 PWM 通道（即引脚 3、5、6、9、10 和 11）。

4.将Arduino的GND连接到面包板的GND线。

5.将Bolt的Tx和Rx分别连接到Arduino的Rx和Tx。

6、最后将bolt的5V脚接Arduino的5V脚，Bolt的GND接Arduino的GND。

注意：有关任何指导，请参阅示意图。

设置螺栓

1. 前往 cloud.boltiot.com 并注册创建一个帐户。

2. 在您的手机中下载 BoltIot 应用程序并登录您的帐户并添加您的新 Bolt 设备。详细了解如何添加螺栓装置。

3. 获取您的 Bolt 设备 ID，如下所示。

4. 要在云端获取您帐户的 API 密钥，请转到 API 并单击启用，如图所示。

注意：以上 API 密钥和 Bolt 设备 ID 非常重要，请勿与任何人共享。

API 和 Bolt 云 API

应用程序编程接口 (API) 是一组特定的规则（“代码”）和规范，软件程序可以遵循这些规则来相互通信。它充当不同软件程序之间的接口并促进它们的交互，类似于用户界面促进人机交互的方式。

Bolt Cloud API 为 Bolt 设备和任何 3rd 方系统之间的通信提供了一个接口，例如移动应用程序、网络服务器、python 程序等。API 包含非常直观的控制、监控、通信和实用功能，用于连接到您帐户的 Bolt 设备。

要使用 Bolt Cloud 的 API 调用，我们需要 Bolt 设备 ID 和我们之前获得的 API 密钥。来自 Web 浏览器的 API 调用的一般语法如下所示：

https://cloud.boltiot.com/remote/your_api_key/command?¶m1=...¶m2=...&deviceName=BOLTXXXXX

其中 被 Bolt Cloud API 和 替换为 Bolt 设备 ID。例如-

https://cloud.boltiot.com/remote/0e17f7d8-c1a3-4692-b667-7251175f7ab6/restart?&deviceName=BOLT9161541

要了解更多信息，请单击此处。

Arduino代码

1. 从 GitHub 下载 boltiot-arduino-helper 库并添加到 Arduino 库中。点击这里下载。

2. 将下面提供的代码上传到 Arduino Uno。

注意：在上传之前删除 Bolt 和 Arduino 之间的 Tx 和 Tx 连接。

用于控制亮度的 API 调用

为了使用 API 调用控制 LED 亮度，我们将使用 Bolt Cloud 的 UART API。首先，通过给定的 serialBegin API 调用初始化 Bolt 和 Arduino 之间的串行通信：

https://cloud.boltiot.com/remote/0e17f7d8-c1a3-4692-b667-7251175f7ab6/serialBegin?baud=9600&deviceName=BOLT13819450

为了以一定的亮度打开 LED，我们将需要给定的 serialWrite API 调用：

https://cloud.boltiot.com/remote/0e17f7d8-c1a3-4692-b667-7251175f7ab6/serialWrite?data=ON

我们必须用 2 个参数替换 和 ，第一个包含亮度必须改变的 LED 的引脚编号，第二个包含与相同 LED 对应的 PWM 值。

注意：这两个参数之间必须用' '（空格）字符分隔，也必须与数据变量的末尾分隔。

例如，如果您想控制引脚 3（即 LED 1）的 LED 亮度，PWM 值为 120，则 API 调用中的数据变量将为：

'data=ON 1 120'

注意：数据变量的末尾也有空格。

为了获得每个 serialWrite API 调用的响应，我们将在此之后使用 serialRead API。它是由：

https://cloud.boltiot.com/remote/0e17f7d8-c1a3-4692-b667-7251175f7ab6/serialRead?till=10&deviceName=BOLT8795377

注意：在所有上述 API 调用中，将 API 密钥和 Bolt 设备 ID 替换为您从 Bolt 帐户获得的 ID。

工作原理

工作原理很简单，Arduino不断检查从Bolt收到的串口命令。如果命令字符串与“ON”匹配，则执行相应的功能。

当它接收到 ON 命令后跟数据变量时，Arduino 首先存储来自数据变量的引脚编号和 PWM 值。 Arduino 然后检查引脚编号是否在范围内。如果没有，它会返回一个响应，说“pin 号应该是 b/w 1 和 6”。

如果一切正常，它会向具有相应 PWM 值的引脚执行模拟写入命令，以控制亮度。控制亮度后，它返回一个响应，说'"Pin was set to pwm value "

因此，通过这种方式，用户可以在给定时间控制最多 6 个 LED 的亮度。

代码

• LED 亮度控制

LED 亮度控制Arduino

#include int pwm_pin[] ={3,5,6,9,10,11};String switchOn(String *data) { int pin =data[0].toInt (); int pwm =data[1].toInt(); if ((pin <1) || (pin> 6)) { return "pin number 应该是 b/w 1 and 6"; } 别针 -;模拟写入(pwm_pin[pin],pwm); return "Pin"+String(pin)+"was set to pwm value"+String(pwm);}void setup() { // 把你的设置代码放在这里，运行一次：pinMode(3,OUTPUT); pinMode(5,OUTPUT); pinMode(6,OUTPUT); pinMode（9，输出）； pinMode（10，输出）； pinMode（11，输出）； boltiot.begin（串行）； boltiot.setCommandString("ON",switchOn,2,' ');}void loop() { // 把你的主要代码放在这里，重复运行：boliot.handleCommand();}

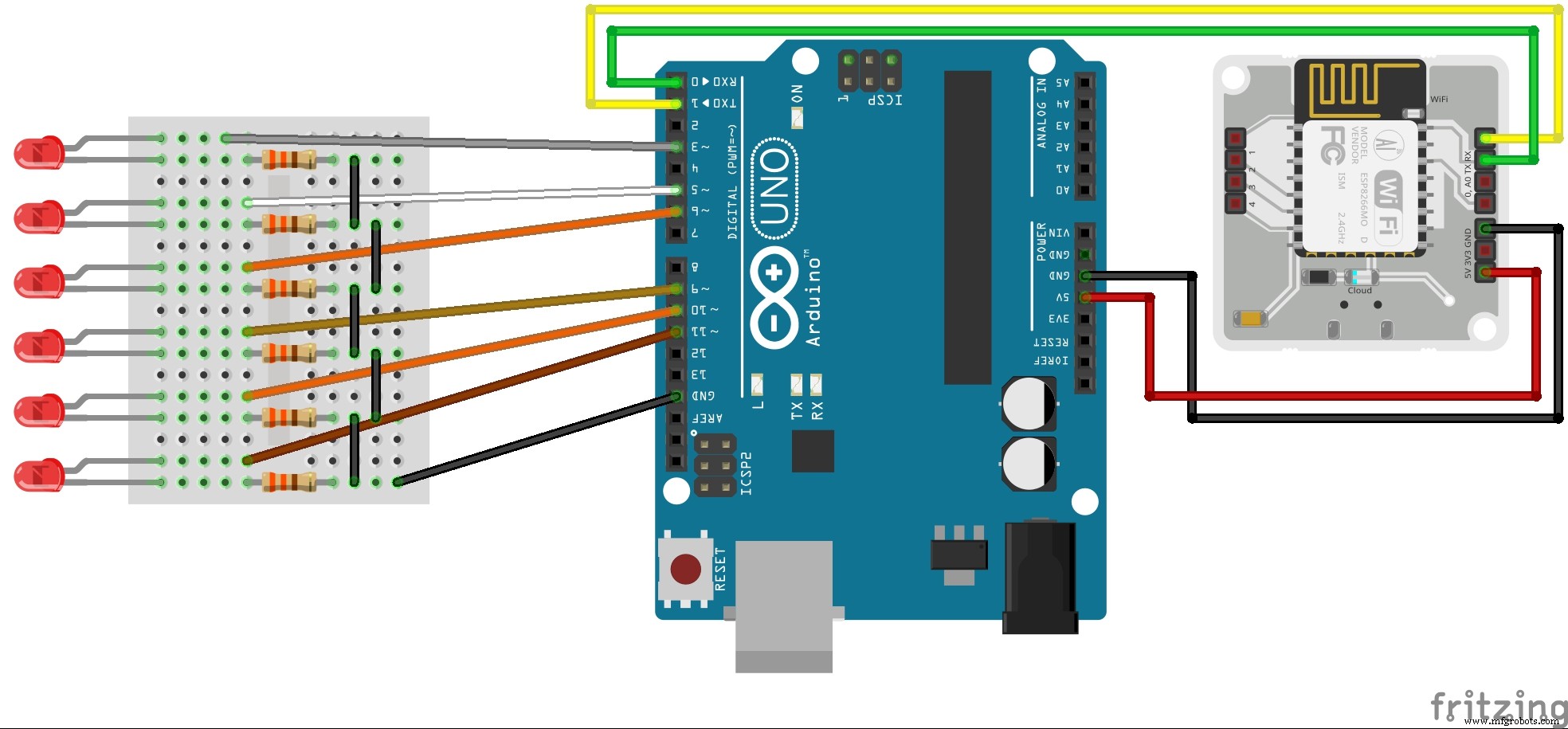

示意图
