便携温度监测站：TMP36 + LCD1602 双温标显示

项目简介

入门级 Arduino 实战：读取 TMP36 模拟温度传感器，在 16×2 LCD 上同步显示摄氏度与华氏度，每 1.5 秒刷新。适合 Arduino Starter Kit 用户，零额外采购即可完成。

所需元件

Arduino UNO（或任意 Arduino）×1
TMP36 温度传感器 ×1
16×2 白字蓝底 LCD ×1
9V 电池 + 电池扣转 DC 插头 ×1（便携供电）
面包板、跳线若干
220 Ω 电阻 ×2（LCD 背光限流）

电路接线

参考原理图：

TMP36 VCC→5V，GND→GND，Vout→A0。
LCD 标准 4 位模式：RS→D12，E→D11，D4–D7→D5–D2；VSS→GND，VDD→5V，V0→电位器中间脚（或固定分压），A/K→5V/GND 经 220 Ω 限流。

注：原作者未使用对比度电位器，直接固定分压或悬空；建议加装 10 kΩ 电位器以便调节对比度。

核心代码逻辑

#include
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd.begin(16, 2);
}

void loop() {
  int reading = analogRead(A0);
  float voltage = reading * 5.0 / 1024.0;
  float tempC = (voltage - 0.5) * 100;      // TMP36: 10 mV/°C, 500 mV 偏移
  float tempF = tempC * 9.0 / 5.0 + 32.0;

  lcd.setCursor(0, 0);
  lcd.print("Temp: ");
  lcd.print(tempC, 1);
  lcd.print((char)223);  // 度符号
  lcd.print("C ");

  lcd.setCursor(0, 1);
  lcd.print("Temp: ");
  lcd.print(tempF, 1);
  lcd.print((char)223);
  lcd.print("F ");

  delay(1500);
}

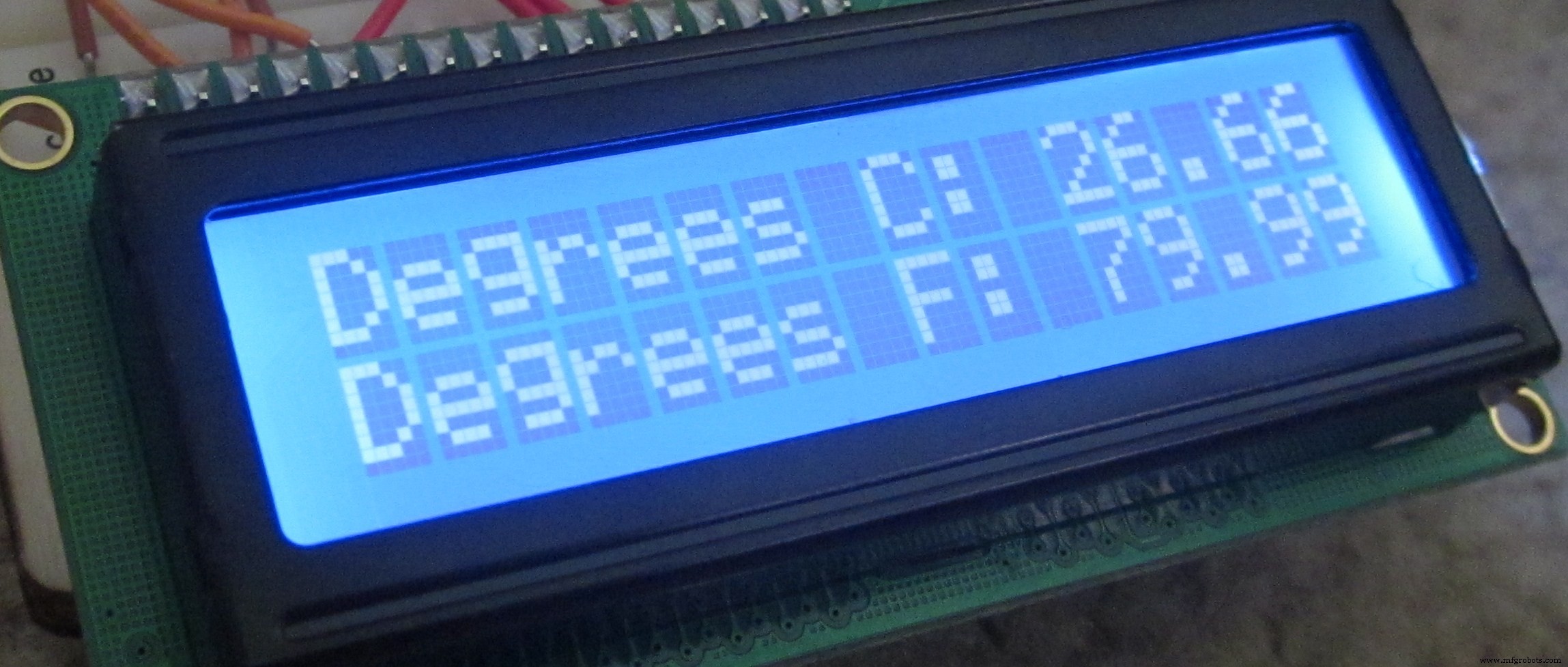

效果展示

LCD 第一行显示摄氏度，第二行显示华氏度，数值每 1.5 秒更新一次。配合 9V 电池即成手持温度计。

进阶改进

加装 10 kΩ 电位器调节对比度。
改用 I2C LCD（PCF8574），节省 6 根 IO。
增加 SD 卡模块记录温度日志。
外壳 3D 打印，做成专业手持仪表外观。
