带有 3 向复音的 Arduino Nano 上的生日快乐旋律

应用和在线服务

Arduino IDE

关于这个项目

在 Arduino Nano 上播放复调“生日快乐”主题，单个迷你面包板上的三个蜂鸣器。

首先——演示

将这个东西插入任何 USB 电源（不仅仅是计算机），它会无限期地播放“生日快乐”旋律......几乎......直到你真的厌倦了它=]

顺便说一句，相应通道/蜂鸣器中的每个音符变化都会使灯闪烁。

原理图

这个想法是制作一个（几乎）没有焊接的超级紧凑的设备。

最终，我设法在一个像这样的小面包板上安装了所需的一切：

面包板内部的孔是这样互连的：

这里的诀窍是 Arduino Nano 板适合这样的面包板，完美地允许我们在面包板的两侧连接一些额外的组件。

对不起，伙计们......我懒得在这里画任何图表，但这个案例太简单了，我相信这些特写足以弄清楚一切=]

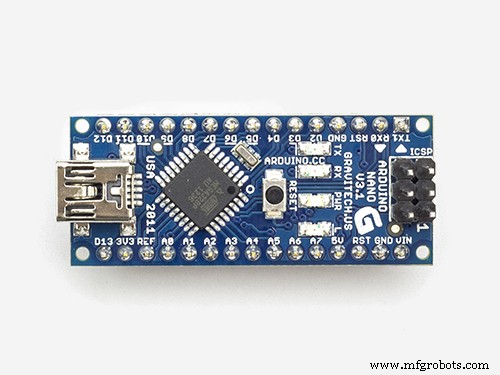

如您所见，我在这里使用的是 Gravitech 的 Arduino Nano v3.0 板，但任何模拟都可以。这里的蜂鸣器和 LED 是非常普通的。它们实际上不必匹配任何特殊参数。

这里的电阻是100欧姆的……虽然LED过载保护的常见“标准”是220欧姆……但谁在乎……¯\_(ツ)_/¯

在这些照片中，唯一可能不太明显的是蜂鸣器的引脚是这样插入面包板的：

另请注意，中间的一个比其他的大-那是因为这个用于“低音”音乐频道☝🏻

... 只是在开玩笑！ ^__^他们都像疯狂的老鼠合唱团一样吱吱作响，声音能力完全没有区别=]

因此，如果您愿意，可以毫无问题地使用三个相同的蜂鸣器，但是您必须将它们放置在面包板上略有不同的位置，并且还必须根据新蜂鸣器的位置更改程序代码中的输出引脚编号。

另外，请注意这里的另一个小“黑客”......无论如何我们在 Hack 斯特在这里还是什么？ =] 所以我使用了几个 Arduino 的 I/O 将此处固定为 接地 蜂鸣器和 LED 的引脚 😱😱 .是的，这是正确的。实际上，如果您将程序中的任何 Arduino I/O 引脚设置为“低”状​​态，那么您可以像使用 Arduino 板上的标准 GND 引脚一样使用这些引脚。酷，对吧？;)

关于程序...

下面提供了 Arduino IDE 草图的完整列表。但是，您必须安装一个额外的“Tone”库才能编译您可以在此处下载的草图：

https://www.dropbox.com/s/q1udxg4yi47emeo/Tone.zip?dl=0

（如果有一个带有а注册“提案”的弹出窗口，只需用角落里的“x”按钮关闭它）

安装此库的最简单方法如下：在 Arduino IDE 主菜单中选择 Sketch - Include Library - Add .ZIP Library... 然后选择您下载的 zip 文件... еeasy¯\_(ツ)_/¯

该库对于在单个控制器上同时生成多个音调是必要的（它使用一些额外的硬件计时器和“幕后”硬件中断来实现此目标）。简单地说，它是在没有任何操作系统的单个处理器内核上进行的某种“乡下人多任务处理”=]

顺便说一句，这是图书馆的作者（感谢兄弟！=]）：

http://playground.arduino.cc/Profiles/Bhagman

...以及图书馆的 GitHub 页面：

https://github.com/bhagman/Tone

免责声明🙂：
坦率地说，我这里的程序代码相当庞大且难以阅读。这主要是因为需要从一个线性命令流中同时“处理”三个“独立”的旋律线程。我真的想稍后重构代码，以便能够将旋律彼此分开并在将来使用它来播放不同的歌曲......但我可能不会=]

所以祝你好运。任何反馈表示赞赏。

感谢您阅读到最后 =]

代码

• 生日快乐

Happy_birthdayArduino

#include Tone solo;Tone bass;Tone rythm;const int t =600; // 四音符持续时间const int tt =t*2;const int t14 =round(t*1/4);const int t24 =round(t*2/4);const int t34 =round(t*3/4);const int bassLedPin =15; // 低音 LED 信号引脚（又名 A1）const int rythmLedPin =17; // 节奏 LED 信号引脚（又名 A3）const int soloLedPin =19; // 独奏 LED 信号引脚（又名 A5）void wait(Tone t){ while (t.isPlaying()) { } }int bassLedState =LOW;void switchBassLed(){ if (bassLedState ==LOW) bassLedState =HIGH;否则bassLedState =LOW;数字写入（bassLedPin，bassLedState）；}int rythmLedState =LOW；void switchRythmLed（）{ if（rythmLedState ==LOW）rythmLedState =HIGH；否则 rythmLedState =低； digitalWrite(rythmLedPin, rythmLedState);}int soloLedState =LOW;void switchSoloLed(){ if (soloLedState ==LOW) soloLedState =HIGH;否则 soloLedState =低； digitalWrite(soloLedPin, soloLedState);}void setup(void){ pinMode(14, OUTPUT); // LED 接地引脚（又名 A0） pinMode(16, OUTPUT); // LED 接地引脚（又名 A2） pinMode(18, OUTPUT); // LED 接地引脚（又名 A4） pinMode(bassLedPin, OUTPUT); // 低音 LED 信号引脚 pinMode(rythmLedPin, OUTPUT); // 节奏 LED 信号引脚 pinMode(soloLedPin, OUTPUT); // 独奏 LED 信号引脚 pinMode(2, OUTPUT); // 独奏蜂鸣器接地引脚 pinMode(9, OUTPUT); // 节奏蜂鸣器接地引脚 solo.begin(6); // 独奏蜂鸣器信号引脚bass.begin(12); // 低音蜂鸣器信号引脚 rythm.begin(0); // 节奏蜂鸣器信号引脚 solo.play(NOTE_D4, t34); switchSoloLed();等待（独奏）； solo.play(NOTE_D4, t14); switchSoloLed(); wait(solo);}void loop(void){bass.play(NOTE_G3, t); switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_E4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；bass.play（注意_B3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_D4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；bass.play（NOTE_D4，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_G4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；bass.play（NOTE_D4，t）； switchBassLed(); rythm.play(NOTE_D5, t24); switchRythmLed(); solo.play(NOTE_FS4, tt); switchSoloLed();等待（节奏）； rythm.play(NOTE_FS5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_A5, t14); switchRythmLed();等待（节奏）；bass.play（注意_FS4，t）； switchBassLed(); rythm.play(NOTE_D5, t24); switchRythmLed();等待（节奏）； rythm.play(NOTE_FS5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_A5, t14); switchRythmLed();等待（节奏）；bass.play（注意_A4，t）； switchBassLed(); rythm.play(NOTE_D5, t24); switchRythmLed(); solo.play(NOTE_D4, t34); switchSoloLed();等待（节奏）； rythm.play(NOTE_FS5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_A5, t14); switchRythmLed(); solo.play(NOTE_D4, t14); switchSoloLed();等待（节奏）；bass.play（NOTE_D4，t）； switchBassLed(); rythm.play(NOTE_D5, t24); switchRythmLed(); solo.play(NOTE_E4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_FS5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_A5, t14); switchRythmLed();等待（节奏）；低音播放（注意_FS4，t）； switchBassLed(); rythm.play(NOTE_D5, t24); switchRythmLed(); solo.play(NOTE_D4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_FS5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_A5, t14); switchRythmLed();等待（节奏）；低音播放（注意_A4，t）； switchBassLed(); rythm.play(NOTE_D5, t24); switchRythmLed(); solo.play(NOTE_A4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_FS5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_A5, t14); switchRythmLed();等待（节奏）；低音播放（注意_G3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_G4, tt); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；bass.play（注意_B3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；低音播放（NOTE_D4，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_D4, t34); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed(); solo.play(NOTE_D4, t14); switchSoloLed();等待（节奏）；bass.play（注意_G3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_D5, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；低音播放（注意_B3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_B4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；低音播放（NOTE_D4，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_G4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；低音播放（注意_C4，t）； switchBassLed(); rythm.play(NOTE_C5, t24); switchRythmLed(); solo.play(NOTE_FS4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_E5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_G5, t14); switchRythmLed();等待（节奏）；低音播放（注意_E4，t）； switchBassLed(); rythm.play(NOTE_C5, t24); switchRythmLed(); solo.play(NOTE_E4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_E5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_G5, t14); switchRythmLed();等待（节奏）；低音播放（注意_G4，t）； switchBassLed(); rythm.play(NOTE_C5, t24); switchRythmLed(); solo.play(NOTE_C5, t34); switchSoloLed();等待（节奏）； rythm.play(NOTE_E5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_G5, t14); switchRythmLed(); solo.play(NOTE_C5, t14); switchSoloLed();等待（节奏）；bass.play（注意_G3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_B4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；低音播放（NOTE_D3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_G4, t); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；低音播放（注意_FS3，t）； switchBassLed(); rythm.play(NOTE_D5, t24); switchRythmLed(); solo.play(NOTE_A4, t); switchSoloLed();等待（节奏）；等待（节奏）； rythm.play(NOTE_FS5, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_A5, t14); switchRythmLed();等待（节奏）；低音播放（注意_G3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed(); solo.play(NOTE_G4, tt); switchSoloLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）；bass.play（注意_B3，t）； switchBassLed(); rythm.play(NOTE_G4, t24); switchRythmLed();等待（节奏）； rythm.play(NOTE_B4, t14); switchRythmLed();等待（节奏）； rythm.play(NOTE_D5, t14); switchRythmLed();等待（节奏）； solo.play(NOTE_D4, t34); switchSoloLed();等待（独奏）； solo.play(NOTE_D4, t14); switchSoloLed();等待（单人）;}
