使用 Arduino 进行面部跟踪

应用和在线服务

	Python 2.7
	OpenCV

关于这个项目

在之前的教程中，我分享了如何使用“pyserial”模块在 Arduino 和 Python 之间进行通信并控制 LED。如果您还没有看过，请在此处查看：ARDUINO 与 PYTHON 之间的通信！

以及如何检测对象的颜色并在屏幕上对其进行跟踪，请在此处查看：使用 OpenCV 和 PYTHON 的颜色检测。

在本教程中，我将向您展示如何使用 Arduino 和 Python 跟踪面部并使相机跟随面部。这听起来可能很困难，但相信我，事实并非如此，您只需要了解 Arduino 和 Python 的基本知识。

那么让我们开始吧...

第 1 步：您需要的东西

要求是最低的。在这里，我提供了您需要的所有物品的零件清单：

硬件要求：

• Arduino UNO（您可以使用其他板）
• 网络摄像头（迷你网络摄像头）
• 舵机 x 2（我将使用微型舵机，但您可以使用标准舵机）
• 面包板（用于原型制作）
• 伺服平移倾斜套件（如果需要，您可以构建一个）

软件要求：

• Python 2.7（应安装，Linux 操作系统通常已预装）
• OpenCV（您可以单独下载或使用 'pip install' 安装 进一步解释）
• pyserial（可以用pip安装）
• 麻木。
• Haarcascade。

收集完所有东西后，我们可以继续进行安装步骤...

第 2 步：设置 Python 环境

安装 Python：

所以首先我们需要启动并运行 Python 2.7。为此，请先下载并安装 python 2.7.14。要检查它是否安装正确，请转到：Windows Search>> 输入“IDLE”>> 按 Enter。 应该会弹出一个 Python Shell。

或

在搜索中输入“CMD”并按回车键打开命令提示符。在 CMD 中输入 >> python 并回车， 应显示 Python 界面。

如果您在 CMD 中看到错误，请不要惊慌，您可能需要设置环境变量。您可以按照本教程这里 设置环境变量。

在 Python 中安装“pyserial”、“OpenCV”和“numpy”：

要安装这些模块，我们将使用 pip install，

首先打开CMD，输入以下代码：-

>pip install serial
>pip install opencv-python
>pip install numpy

这些命令将安装必要的模块。现在我们可以转到编码部分了...

第 3 步：Python 脚本

在开始编写代码之前，首先要做的是创建一个新文件夹，因为所有代码都需要存储在同一个文件夹中。因此，创建一个新文件夹，将其命名为您想要的任何名称。并从下面下载“Haarcascade”并将其粘贴到文件夹中。

现在打开记事本并编写下面给出的脚本，在与 haarcascade 相同的文件夹中将其另存为“face.py”。 （您可以下载我在下面提供的文件的代码）：

#import 所有需要的模块
import numpy as np
import serial
import time
import sys
import cv2
#Setup arduino 的通信路径（代替 'COM5' 放置您的 arduino 连接的端口）
arduino =serial.Serial('COM5', 9600)
time.sleep(2)
print("Connected to arduino...")
#导入Haarcascade进行人脸检测
face_cascade =cv2.CascadeClassifier('haarcascade_frontalface_default.xml')
#从webcam.
cap =cv2.VideoCapture(0)
#读取捕获的图像，将其转换为灰度图像并找到人脸
while 1:
 ret, img =cap.read ()
 cv2.resizeWindow('img', 500,500)
 cv2.line(img,(500,250),(0,250),(0,255,0),1)
 cv2.line( img,(250,0),(250,500),(0,255,0),1)
 cv2.circle(img, (250, 250), 5, (255, 255, 255), -1)
 gray =cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
 faces =face_cascade.detectMultiScale(gray, 1.3)
#检测人脸和围绕它做一个矩形。
 for (x,y,w,h) in faces:
 cv2.rectangle(img,(x,y),(x+w,y+h),( 0,255,0),5)
 roi_gray =灰色[y:y+h, x:x+w]
 roi_color =img[y:y+h, x:x+w]
 arr ={y:y+h, x:x+w}
 print (arr)

 print ('X :' +str(x))
 print ( 'Y :'+str(y))
 打印('x+w :' +str(x+w))
 打印('y+h :' +str(y+h))
# roi 的中心（矩形）
 xx =int(x+(x+h))/2
 yy =int(y+(y+w))/2
 print (xx)
 print (yy)
 center =(xx,yy)
# 发送数据到arduino
 print("矩形的中心是：", center)
 data ="X{0:d}Y{1:d}Z".format(xx, yy)
 print ("output ='" +data+ "'")
 arduino.write( data)
#显示流
 cv2.imshow('img',img)
#Hit 'Esc' 终止执行
 k =cv2.waitKey(30) &0xff
 如果 k ==27:
 中断

完成后，继续为 Arduino 编写代码...

第 4 步：Arduino 代码

在 python 脚本准备好后，我们需要 arduino 草图来控制伺服。请参考以下代码，将其粘贴到 Arduino IDE 中，并将其另存为“servo.ino”与 face.py 和 haarcascade 相同的文件夹中。上传代码并继续下一步以建立连接。

（下面给出了可下载的文件。）

#include
ServoservoVer; //垂直伺服
伺服舵机Hor; //水平伺服
int x;
int y;
int prevX;
int prevY;
void setup()
{
串行.begin(9600);
servoVer.attach(5); //将垂直伺服连接到引脚 5
servoHor.attach(6); //将水平伺服附加到引脚 6
servoVer.write(90);
servoHor.write(90);
}
void Pos()
{
 if(prevX !=x || prevY !=y)
 {
 int伺服X =map(x, 600, 0, 70, 179);
 int伺服Y =map(y , 450, 0, 179, 95);
servoX =min(servoX, 179);
servoX =max(servoX, 70);
servoY =min(servoY, 179);
伺服Y =max(servoY, 95);

servoHor.write(servoX);
servoVer.write(servoY);
 }
}
void loop()
{
 if(Serial.available()> 0)
 {
 if(Serial.read() =='X')
 {
 x =Serial.parseInt();
 if(Serial.read() =='Y')
 {
 y =Serial.parseInt();
 Pos();
 }
 }
 while(Serial.available()> 0)
 {
 Serial.read();
 }
 }
}

第 5 步：平移-倾斜机制：-

我为 Pan-Tilt 使用了现成的套件。如果你愿意，你可以用木头/塑料甚至 3D 打印一个。

我用的那个很便宜，而且很容易组装。但是，如果您需要有关如何执行此操作的说明，可以在此处找到。

第 6 步：建立联系

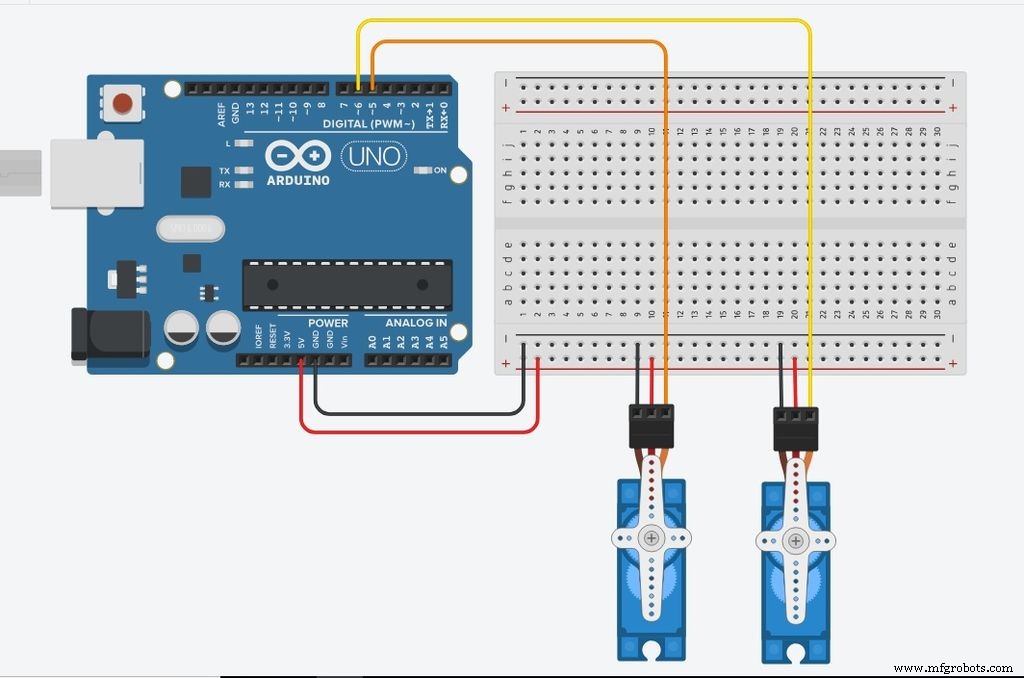

电路非常简单。只需将两个伺服器连接到 arduino。

• 垂直到 Pin 5
• 水平到引脚 6
• 电源至 +5V
• 接地到 GND

检查电路图以供参考。

第 7 步：测试

• 一切都完成后，最后要做的就是测试它是否有效。首先要进行测试，确保舵机正确连接到 arduino 并上传了草图。
• 上传 Sketch 后，请确保关闭 IDE，以便端口可以自由连接到 python。
• 现在使用 Python IDLE 打开“face.py”并按“F5”运行代码。连接到 arduino 需要几秒钟，然后您应该能够看到一个窗口正在传输网络摄像头。现在代码将检测您的脸，伺服系统将跟踪它并跟踪它。
• 伺服应该随着您移动物体而移动。现在只需将相机连接到伺服系统，它就会与伺服系统一起移动。

希望你喜欢。并学习新的东西。

谢谢！

代码

• servo.ino
• 代码片段#2
• 代码片段 #3

servo.inoArduino

代码片段#2纯文本

#import all the required modulesimport numpy as npimport serialimport timeimport sysimport cv2#Setup arduino的通信路径（代替'COM5'放置你的arduino连接的端口）arduino =serial.Serial('COM5', 9600 ) time.sleep(2)print("Connected to arduino...")#导入Haarcascade进行人脸检测face_cascade =cv2.CascadeClassifier('haarcascade_frontalface_default.xml')#从webcam.cap中捕获视频流=cv2.VideoCapture (0)#读取捕获的图像，将其转换为灰度图像并找到人脸while 1:ret, img =cap.read() cv2.resizeWindow('img', 500,500) cv2.line(img,(500,250),(0,250) ),(0,255,0),1) cv2.line(img,(250,0),(250,500),(0,255,0),1) cv2.circle(img, (250, 250), 5, (255) , 255, 255), -1) gray =cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) faces =face_cascade.detectMultiScale(gray, 1.3)#检测人脸并在其周围画一个矩形。对于 (x,y,w,h) 在面孔： cv2.rectangle(img,(x,y),(x+w,y+h),(0,255,0),5) roi_gray =gray[y:y +h, x:x+w] roi_color =img[y:y+h, x:x+w] arr ={y:y+h, x:x+w} print (arr) print ('X :' +str(x)) 打印 ('Y :'+str(y)) 打印 ('x+w :' +str(x+w)) 打印 ('y+h :' +str(y+h)) # roi 的中心（矩形） xx =int(x+(x+h))/2 yy =int(y+(y+w))/2 print (xx) print (yy) center =(xx,yy)# sent data to arduino print("矩形的中心是：", center) data ="X{0:d}Y{1:d}Z".format(xx, yy) print ("output ='" +data+ "' ") arduino.write(data)#显示流。 cv2.imshow('img',img)#Hit 'Esc' 终止执行 k =cv2.waitKey(30) &0xff if k ==27:break

代码片段 #3纯文本

#include伺服servoVer; //立式伺服伺服舵机Hor; //水平伺服x;int y;int prevX;int prevY;void setup(){ Serial.begin(9600);伺服Ver.attach(5); //将垂直伺服连接到引脚5伺服Hor.attach(6); //将水平伺服附加到引脚6servoVer.write(90);伺服Hor.write(90);}void Pos(){ if(prevX !=x || prevY !=y) { intservoX =map(x, 600, 0, 70, 179); int伺服Y =map(y, 450, 0, 179, 95);伺服 X =分钟（伺服 X，179）；伺服X =最大值（伺服X，70）；伺服Y =分钟（伺服Y，179）；伺服Y =max（伺服Y，95）；伺服Hor.write（servoX）；伺服器.write(servoY); }}void loop(){ if(Serial.available()> 0) { if(Serial.read() =='X') { x =Serial.parseInt(); if(Serial.read() =='Y') { y =Serial.parseInt();位置（）； } } while(Serial.available()> 0) { Serial.read(); } }}
