304、316、316L不锈钢性能与应用全对比

不锈钢是钢的一种。钢指含碳<2%，铁>2%。炼钢时加入铬(Cr)、镍(Ni)、锰(Mn)、硅(Si)、钛(Ti)、钼(Mo)等合金元素改善性能，使钢耐腐蚀(不生锈)，即不锈钢。

不锈钢：耐空气、蒸汽、水等弱腐蚀介质。常用钢号304、304L、316、316L，均属300系列奥氏体不锈钢。

本文重点对比304、304L、316、316L常见性能、应用范围与差异。

304不锈钢

性能：最通用钢种。耐腐蚀、耐热、低温强度好、机械性能优。冲压弯曲等热加工性能好，无热处理硬化现象(无磁，使用温度-196℃~800℃)。

应用：

• 家用制品(1/2类餐具、橱柜、室内管道、热水器、锅炉、浴缸)
• 汽车零件(雨刮、消音器、成型件)
• 医疗器械、建材、化工、食品工业、农业、船舶零件

304L不锈钢 (L=低碳)

性能：作为低碳304钢，一般腐蚀性能似304，但焊接或消除应力后晶间腐蚀抵抗力优异。无热处理也能保持良好耐蚀性，使用温度-196℃~800℃。

应用：化工、煤炭、石油户外机械(高晶间腐蚀要求)、建材耐热件、难热处理零件。

316不锈钢

性能：因加钼，耐腐蚀、大气腐蚀、高温强度优异，适应恶劣工况；加工硬化优异(无磁)。

应用：海水设备、化工、染料、造纸、草酸、化肥生产设备；照相、食品工业、沿海设施、绳索、CD杆、螺栓螺母。

316L不锈钢 (L=低碳)

性能：除具316钢特性外，晶间腐蚀抵抗力优异。应用：对晶间腐蚀有特殊要求的产品。

性能深度对比

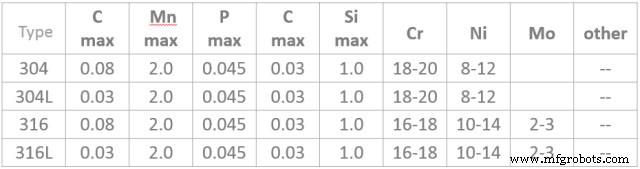

化学成分对比

316/316L含钼。316L钼含量略高于316。因钼存在，整体性能优于310/304。高温下硫酸浓度<15%或>85%时，316应用广泛。316耐氯化物腐蚀好，常用于海洋环境。316L最大含碳0.03，适用焊后不能退火且要求最大耐蚀场合。

耐腐蚀性

316耐蚀优于304。造纸浆生产中耐蚀性好。亦耐海洋及侵蚀性工业大气腐蚀。总体上304与316化学耐蚀差异不大，但在特定介质中差异显著。最早开发304，特定条件下敏感点蚀。加2-3%钼降低敏感性→诞生316。额外钼也减少某些热有机酸腐蚀。316几乎成食品饮料行业标准材料。因钼全球短缺且316镍含量更高，价格贵于304。

点蚀因表面沉积缺氧无法形成铬氧化物保护膜。小阀门阀板沉积可能性小，点蚀罕见。各类水介质(蒸馏水、饮用水、河水、锅炉水、海水等)中，304与316耐蚀近似，除非氯离子含量极高，此时316更适用。多数情况两者耐蚀差异不大，个别情况差异巨大，需具体分析。

耐热性

316间歇使用<1600℃、连续使用<1700℃有良好抗氧化性。800-1575℃区间最好避免连续作用于316，但连续使用在该区间外时耐热性良好。316L碳化物析出抵抗力优于316，适用温度范围更宽。

热处理

1850-2050℃固溶退火→快速退火→快冷。316不可过热硬化。

焊接性能

316焊接性好，所有标准焊法适用。可用316Cb、316L、309Cb填充焊条/焊丝。为获得最佳耐蚀性，316焊缝需焊后退火。用316L则免焊后退火。

力学性能

所有钢种中奥氏体不锈钢屈服点最低。考虑力学性能，奥氏体不锈钢非阀杆最佳材料(为保强度直径会增大)。屈服点热处理不可提高，但可冷加工强化。磁性方面：奥氏体不锈钢广泛应用致人误以为所有不锈钢无磁。奥氏体钢基本可理解为无磁(淬火锻钢如此)。但304冷加工后会微磁。铸钢若100%奥氏体则无磁。低碳型不锈钢：耐蚀性源于表面铬氧化物保护膜。材料加热至450-900℃时晶界析出碳化铬，破坏保护膜形成“晶间腐蚀”。304L/316L低碳减少碳化铬析出，抵抗晶间腐蚀。注意：高晶间腐蚀敏感性不等于非低碳材料更易腐蚀。高氯环境下此敏感性也更高。
