如何在 VHDL 中使用端口映射实例化

模块是 VHDL 代码的独立单元。模块通过 entity 与外界通信 . 港口地图 是模块实例化的一部分，您可以在其中声明模块的输入和输出应连接到哪些本地信号。

在本系列之前的教程中，我们一直在主 VHDL 文件中编写所有代码，但通常我们不会这样做。我们创建逻辑的目的是在 FPGA 或 ASIC 设计中使用它，而不是用于模拟器。

为在模拟器中运行而创建的 VHDL 模块通常没有输入或输出信号。它是完全独立的。这就是为什么我们设计的实体是空的。 entity之间一直没有任何东西标签和 end entity; 标记。

这篇博文是基本 VHDL 教程系列的一部分。

没有任何输入或输出信号的模块不能用于实际设计。它的唯一目的是允许我们在模拟器中运行 VHDL 代码。因此它被称为测试台 .要模拟具有输入和输出信号的模块，我们必须实例化 它在测试台中。

模块和测试平台通常成对出现，它们存储在不同的文件中。一种常见的命名方案是将测试平台称为模块名称，并附加“Tb”，并将架构命名为“sim”。如果模块被称为“MyModule”，则测试平台将被称为“MyModuleTb”。因此，文件名变为“MyModuleTb.vhd”和“MyModule.vhd”。

在测试台代码的帮助下，我们可以验证模块在模拟环境中是否正常工作。被测试的模块通常被称为被测设备 （被测物）。

模块也可以在其他模块中实例化。将代码划分为模块允许它被多次实例化。您可以在同一个设计中创建一个模块的多个实例，并且可以在多个设计中重复使用它。

VHDL 中带有端口的实体的语法是：
entity <entity_name> is port( <entity_signal_name> : in|out|inout <signal_type>; ... ); end entity;

在另一个 VHDL 文件中实例化此类模块的语法为：
<label> : entity <library_name>.<entity_name>(<architecture_name>) port map( <entity_signal_name> => <local_signal_name>, ... );

<label> 可以是任何名称，它将显示在 ModelSim 的层次结构窗口中。 <library_name> 对于一个模块是在模拟器中设置的，而不是在 VHDL 代码中。默认情况下，每个模块都编译成 work 图书馆。 <entity_name> 和 <architecture_name> 必须与我们创建实例的模块相匹配。最后，每个实体信号必须映射到一个本地信号名称。

还有其他方法可以在 VHDL 中实例化模块，但这是显式实例化的基本语法。

运动

在本视频教程中，我们将学习如何在 VHDL 中创建和实例化模块：

MUX testbench 的最终代码：

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity T15_PortMapTb is
end entity;

architecture sim of T15_PortMapTb is

    signal Sig1 : unsigned(7 downto 0) := x"AA";
    signal Sig2 : unsigned(7 downto 0) := x"BB";
    signal Sig3 : unsigned(7 downto 0) := x"CC";
    signal Sig4 : unsigned(7 downto 0) := x"DD";

    signal Sel : unsigned(1 downto 0) := (others => '0');

    signal Output : unsigned(7 downto 0);

begin

    -- An instance of T15_Mux with architecture rtl
    i_Mux1 : entity work.T15_Mux(rtl) port map(
        Sel    => Sel,
        Sig1   => Sig1,
        Sig2   => Sig2,
        Sig3   => Sig3,
        Sig4   => Sig4,
        Output => Output);

    -- Testbench process
    process is
    begin
        wait for 10 ns;
        Sel <= Sel + 1;
        wait for 10 ns;
        Sel <= Sel + 1;
        wait for 10 ns;
        Sel <= Sel + 1;
        wait for 10 ns;
        Sel <= Sel + 1;
        wait for 10 ns;
        Sel <= "UU";
        wait;
    end process;

end architecture;

MUX 模块的最终代码：

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity T15_Mux is
port(
    -- Inputs
    Sig1 : in unsigned(7 downto 0);
    Sig2 : in unsigned(7 downto 0);
    Sig3 : in unsigned(7 downto 0);
    Sig4 : in unsigned(7 downto 0);

    Sel  : in unsigned(1 downto 0);

    -- Outputs
    Output : out unsigned(7 downto 0));
end entity;

architecture rtl of T15_Mux is
begin

    process(Sel, Sig1, Sig2, Sig3, Sig4) is
    begin

        case Sel is
            when "00" =>
                Output <= Sig1;
            when "01" =>
                Output <= Sig2;
            when "10" =>
                Output <= Sig3;
            when "11" =>
                Output <= Sig4;
            when others => -- 'U', 'X', '-', etc.
                Output <= (others => 'X');
        end case;

    end process;

end architecture;

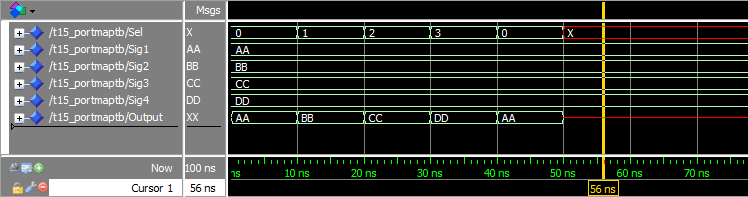

我们按下运行后 ModelSim 中的波形窗口，并在时间轴上放大：

分析

从波形中我们可以看出，多路复用器 (MUX) 模块按预期工作。波形与上一教程中我们不使用模块创建的波形相同。

现在设计模块和测试平台之间有了明显的分离。包含 MUX 的模块是我们打算在设计中使用的，而测试台的唯一目的是允许我们在模拟器中运行它。测试台中有一个进程使用wait 用于在模拟中创建人为时间延迟的语句。设计模块没有时间概念，只对外部刺激做出反应。

我们将测试平台的架构命名为 sim , 用于模拟。设计模块的架构命名为rtl ，代表寄存器传输级别。这些只是命名约定。当您看到具有这样名称的文件时，您会立即知道它是测试台还是设计模块。不同的公司可能有不同的命名约定。

外卖

输入和输出信号在模块的实体中指定
没有输入/输出信号的模块称为测试台 ，并且只能在模拟器中使用
带有输入/输出信号的模块通常不能直接在模拟器中运行

转到下一个教程 »
