10+ 面向电气和电子工程师的在线电路设计和仿真工具

免费在线电气和电子电路设计、分析和仿真工具

大家好！

如您所知，我们已经为电气和电子工程师、学生和技术人员分享了一篇关于 Android 应用程序的文章。我们还为电气工程师和学生共享了在线电气和电子计算器以及 iOS 应用程序，供您在智能手机上免费使用。

今天，我们将为电气和电子工程师和学生分享一个在线电路设计、原理图和仿真工具列表。我希望您会喜欢它，因为这些工具不需要下载并安装在您的计算机上，因为它们是基于 Web 的工具。

此外，这些工具和应用程序都是免费使用的，您可以设计、分析和模拟任何类型的电路、模块和具有多个参数的项目。

如果你觉得这篇文章有用，那么请！和你的朋友分享。谢谢

以下是免费在线电气和电子电路设计和仿真工具列表。

EasyEDA

用于电子电路设计、电路仿真和PCB设计。

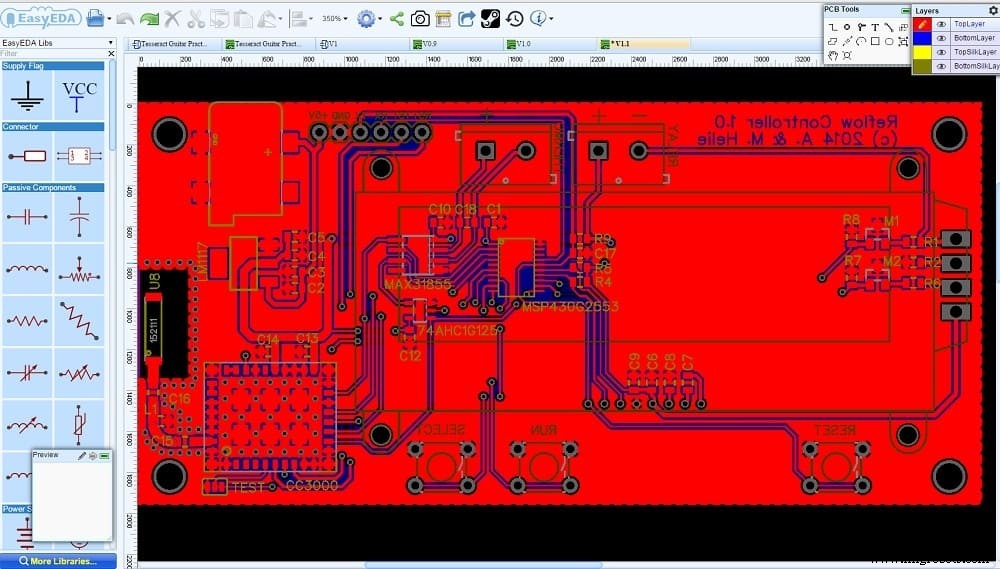

EasyEDA 是一款了不起的免费在线电路模拟器，非常适合所有热爱电子电路的人。 EasyEDA 团队致力于将复杂的设计程序带到基于网络的平台上超过 5 年，现在该工具已成为用户的精彩。软件环境允许您设计原理图。通过电路模拟器检查操作。

当您确定电路功能良好时，您可以使用相同的软件创建印刷电路板。在网站上，您可以找到和使用许多其他人制作的项目和电子电路，因为它们是公共和开放的硬件。有一个有用的教程解释了该工具的主要功能，使其易于驾驶。它还有一些令人印象深刻的导入（和导出）选项。例如，您可以在 Eagle、Kikad、LTspice 和 Altium Designer 中导入文件，并以 .PNG 或 .SVG 格式导出文件。

DoCircuits（当前离线）

 点击图片放大

DoCircuits 是一个有趣且学习的电路设计和仿真工具。

我打赌你会喜欢它的功能，尤其是图形，也就是说，与其他工具不同的是，当你在电路中连接一个组件（比如一个灯泡）时，你会看到一个灯泡图标的符号。借助此工具，您可以非常轻松地构建、运行仿真和分析电气和电子工程（数字和模拟）电路，并将文件导出为 PNG。它还提供 DC 分析、时域和频域分析以及准确的输出级别。

它也是免费的，不需要安装在你的电脑上。所以不要等待。试试DoCircuit吧，因为它是基于网络的，即在线电路设计、仿真和分析工具。

更新： DoCircuits官网网址目前离线。您可以从 Google 下载旧版本。

CircuitLab

点击图片放大

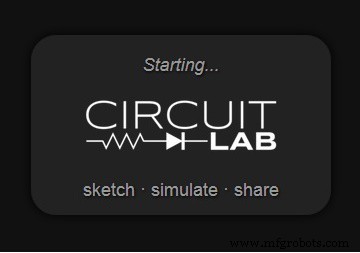

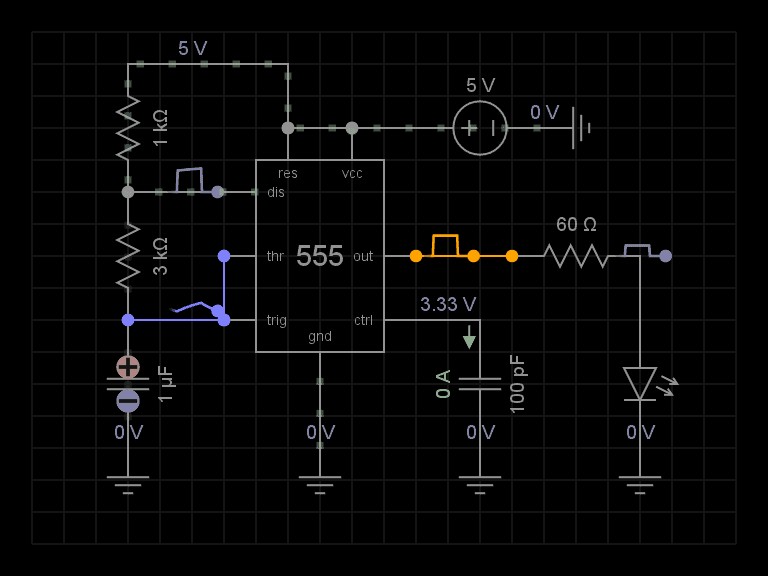

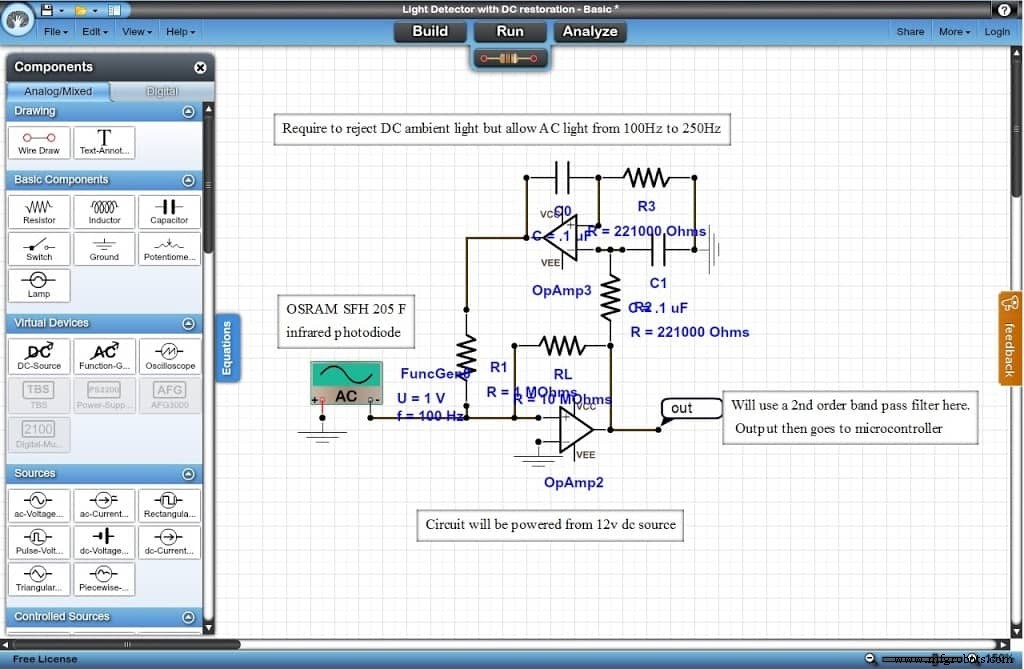

CircuitLab 是我用过的最简单的电气和电子工程电路设计和仿真工具之一。在 CircuitLab 中，您可以使用不同的参数分析和仿真您设计的电路，例如直流仿真、直流扫描、时域分析和频域仿真。 “555 定时器作为脉冲宽度调制 (PWM) 发生器”的示例如上图 2 所示。

此外，您可以将您的项目保存/打印为 PNG、PDF、EPS 和 SVG 等。此外，它支持以图形方式检查设备、组件和电路模式，包括所有重要的因素。

CircuitLab 是在线的，可以在浏览器的演示版中免费使用（因为它是基于网络的），无需安装在您的计算机中。

PartSim

点击图片放大

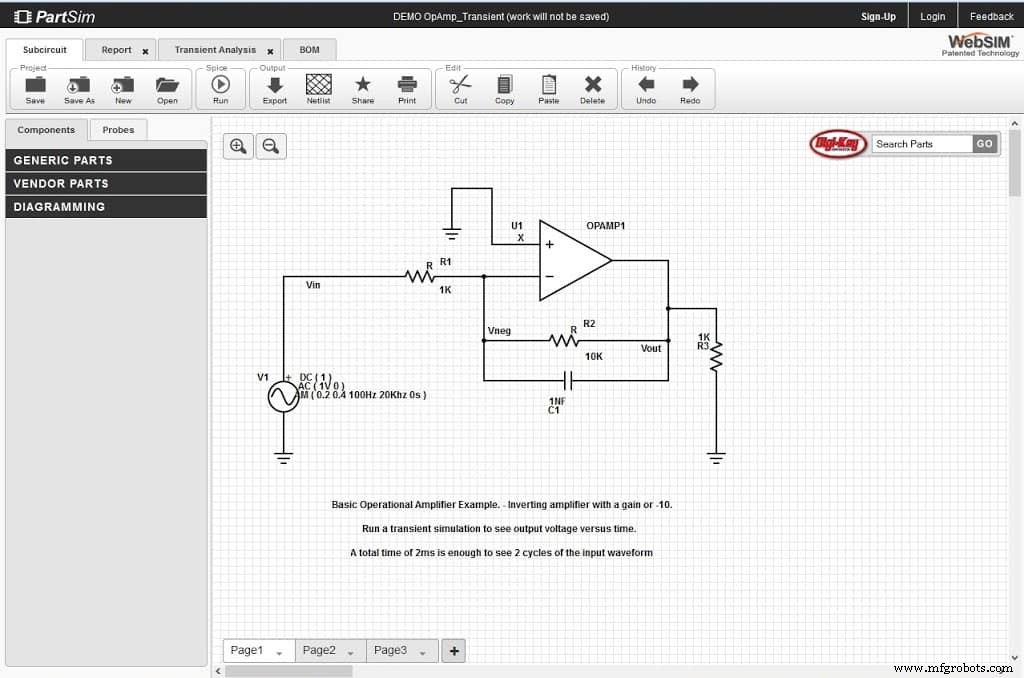

PartSim 是另一款出色的电气和电子电路与网络设计和分析工具。它是基于网络的（即不需要安装在系统中，您可以在浏览器中在线使用它）功能齐全且免费，即使您不需要创建帐户（虽然您可以免费创建一个保存您的项目和模型）以使用它。

PartSim 支持交流分析、直流偏置、直流扫描和瞬态响应等常用分析和仿真。它还显示您要在 PartSim 中分析的电子元件和模块的图形波形。此外，您还可以将设计或仿真电路保存为 PDF 或 PNG 格式。

CircuitMaker

点击图片放大

CircuitMaker 是一款非常有用且有趣的电路设计和模拟器，适用于新手以及专业的电气和电子爱好者、学生和工程师。

CircuitMaker 不仅仅是来自 Altium 的免费 EDA 软件工具，它还是一个由创意人士和设计内容组成的社区，他们共同努力发明电路和电子产品，以创造更美好的未来。

在 CircuitMaker 中，您可以在设计面包板和 PCB 的同时设计专业的 PCB。有趣的是，您将使用图形电气和电子组件和设备，而该应用程序将使用内置的专业布局工具指导您。完成后，您还可以编辑您的模块/电路，然后与您的朋友分享以供查看。

它还提供了Gerber（一种文件格式，提供PCB（印刷电路板）导电层的详细信息。

• 相关文章：如何测试和修复印刷电路板 (PCB) 缺陷？

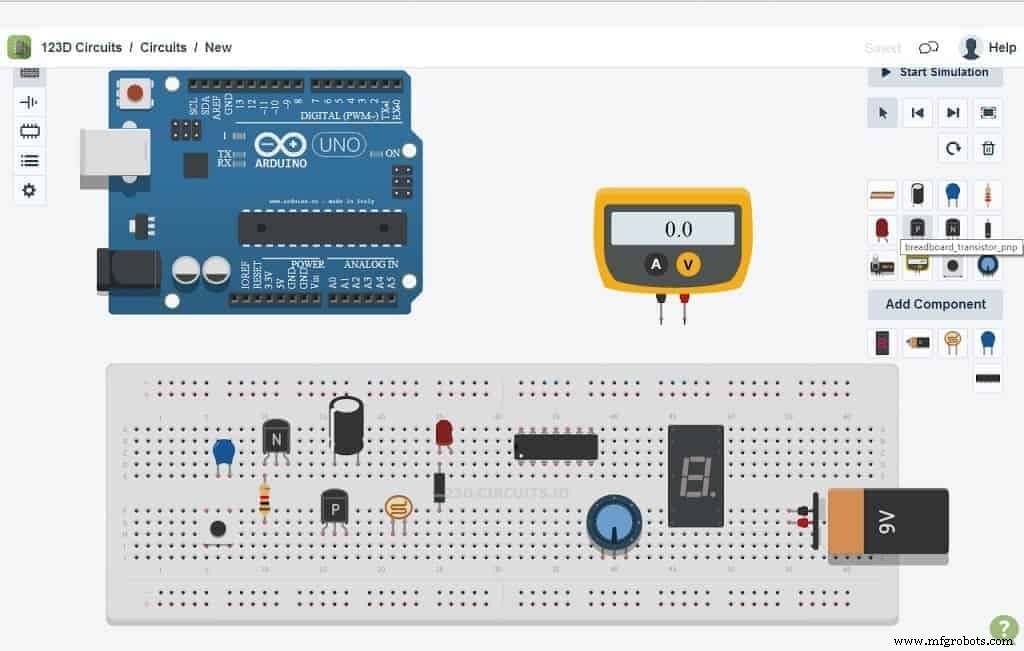

另外，使用此免费在线工具时，您必须在123D Circuit官方网站上注册一个免费帐户。

Scheme-it

Scheme-it（现在归 digi-key 所有）是一个非常好的设计器和绘图工具，用于设计电气和电子图、电源和控制图、技术工程原理图和符号。它提供了数百种电气和集成电子符号和组件。

您可以将您设计的模型导出为 PNG 格式，也可以通过电子邮件和社交媒体网站与您的朋友分享。此外，它是一款免费的在线电气和电子工程工具，您无需在计算机上安装它。

6.已移除：被所有者关闭。

原理图

点击图片放大

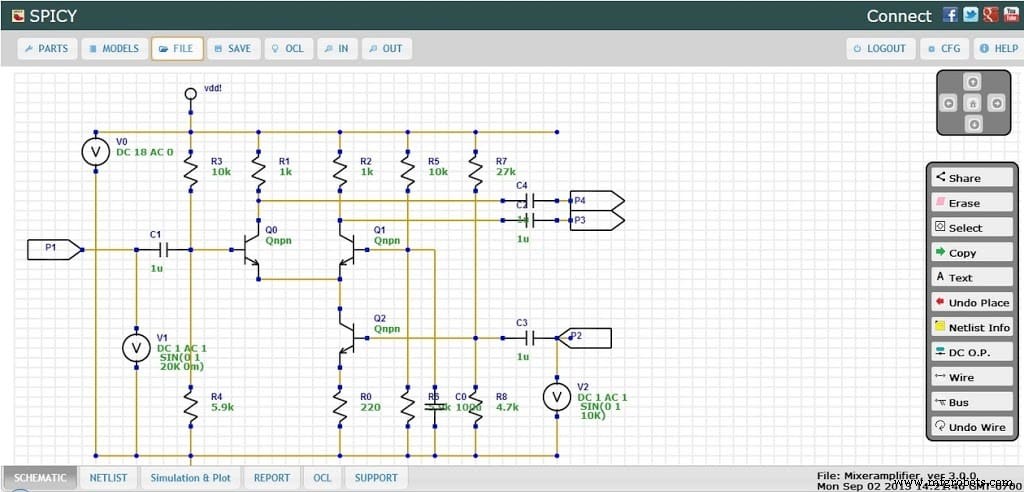

这是另一个强大的电路原理图、设计和模拟器在线工具，适用于网络和手机。它提供专业级的Spice、子电路和器件模块、数字和模拟部件、DC分析、AC分析、瞬态域时间和OP分析。

积极的迹象是他们提供了一个在线电路库，您可以在其中上传您的设计以进行编辑并与他人共享。您还可以为您的新项目找到要下载的新设计。 Spicy原理图和Spicy SWAN都完全免费使用，没有限制，但无限使用，存储模块和工程文件，你必须在你的账户中升级工具。

DC/AC 实验室

这个电气和电子工程电路设计和仿真工具正在建设中。完成后，我们将通过此页面为您更新。敬请期待。

更新： 这条赛道现已上线，但如果您想使用它，学生必须每月支付 2.5 美元。

它具有视觉和有吸引力的图形，但电路模拟有限。这绝对是一个很棒的教学程序，非常易于使用。它使您可以看到制造的组件。它不能让你设计电路，只能用来练习。

GnuCap

点击图片放大

GnuCap 是一个通用的分析包。它不是基于 Spice，但它可以执行傅里叶分析、瞬态分析、交流和直流电路分析。用户还可以设计不同的电气和电子电路。此外，它是免费的，基于网络的，即在线模拟工具。

Upverter

点击图片放大

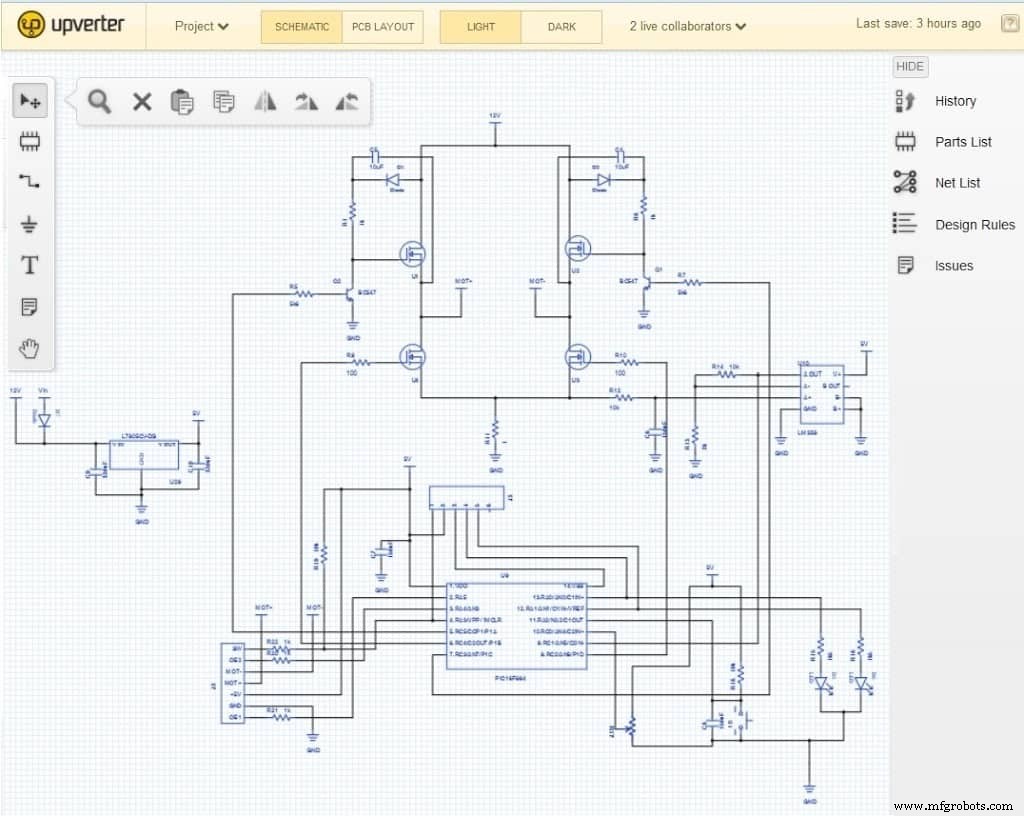

Upverter Schematic Capture 编辑器是一个全面且非常易于使用的设计电气和电子电路图和原理图。它允许多个设计人员通过可定制的设计实时一起处理原理图，并且是完全协作的。

在 Upverter 中，设计人员可以创建面包板布局、捕获设计和原理图，还可以导出 Gerber（一种文件格式，提供有关 PCB（印刷电路板）导电层的详细信息。

它不需要任何下载或安装，因为它是一个在线工具，即它在您的浏览器中运行。但首先，你必须在Upverter官网注册一个免费账号。

EveryCircuit

这是一款在线电子模拟器，图形制作精良。当您进入在线程序时，它会要求您创建一个免费帐户，以便您可以保存您的项目并有一个有限的区域来绘制您的电路。无限制使用，年费10美元。可以在Android和iTunes平台上下载和使用。这些组件使用香料最小参数进行模拟的能力有限。非常易于使用，它具有出色的电子设计系统。它允许您将模拟包含（嵌入）到您的网页中。

许多免费的电路和项目也可以在编辑器中使用动画进行编辑。但是，你必须在 Chrome 浏览器中运行这个模拟器。

TinaCloud

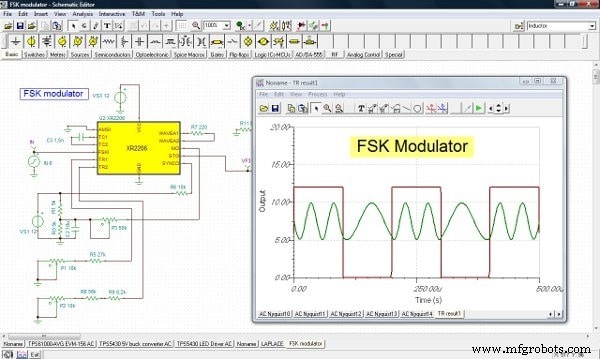

这个模拟程序具有复杂的功能。除了普通的混合信号电路外，它还允许您模拟微处理器、VHDL、SMPS 电源和射频电路。电子仿真计算直接在公司服务器上进行，仿真速度快。

非常感谢 阅读并与您的朋友分享这篇文章。如果您意识到我们遗漏了一些东西，或者如果您想在此列表中添加另一个在线模拟工具，请在下面的评论框中留下评论，我们将在这篇文章中添加它。再次感谢
