为什么要在 CAE 软件中为电气项目设计并放弃旧的 CAD？
正如我们已经讨论过的，CAD 和 CAE 软件平台之间的差异在电气项目中复杂性增加和需要更多技术细节时变得更加明显。例如，在表示电线时，使用专注于电气工程设计过程的工具的差异是显着的，在常见的 CAD 软件中，电线只是任何图形表示，以线作为符号。除长度外，没有附加技术信息。
在诸如 E3.series 之类的软件中，电线实际上是电线。可以分配复杂的信息，例如颜色、规格和具有一般详细信息的属性。
电线的布线属性不仅定义为设计表上的文本，而且嵌入到软件的智能中。通过这种方式，它们允许在其他 E3.series 模块和机械软件之间生成列表和自动集成。
立即通过技术培训课程试用世界领先的 E-CAE E3.series 工具！
点击下方横幅：
CAD 软件中的连线
当使用普通的 CAD（计算机辅助设计）软件来表示电线时，设计者只是用一条线来象征它。也就是说，一种图形表示，没有与之关联的特定属性。

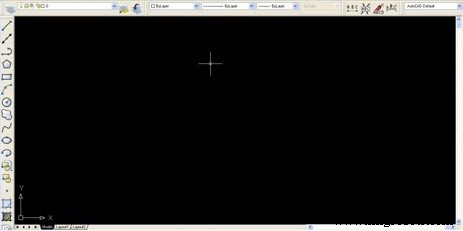

在CAD软件中表示一条线
因为在大多数情况下，CAD 平台具有面向符号的体系结构，所以 CAD 平台没有足够的功能来有效开发电气项目。任何技术信息的添加都是通过文本以非自动方式完成的。颜色、外径和内径、供应商和从/到等属性不会自动集成到项目中，而必须单独手动添加。
E3.series 中的 Wire
在 E3.series - CAE（计算机辅助工程）软件中 - 在表示电线时，用户不仅仅是创建图形符号。由于它是一个智能平台，采用面向对象的架构，电线电缆的布线特性作为项目的组成部分以一种集成的方式包含在内，具有特定制造商的所有细节。

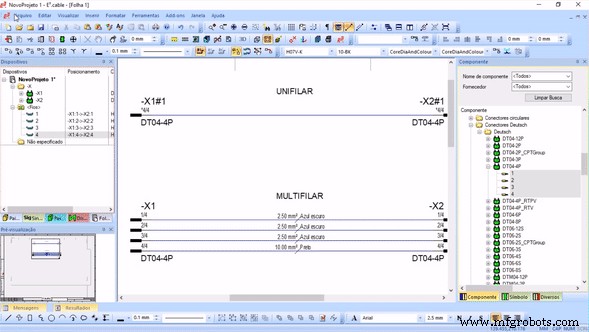

E3.series 软件中的单行和多行表示

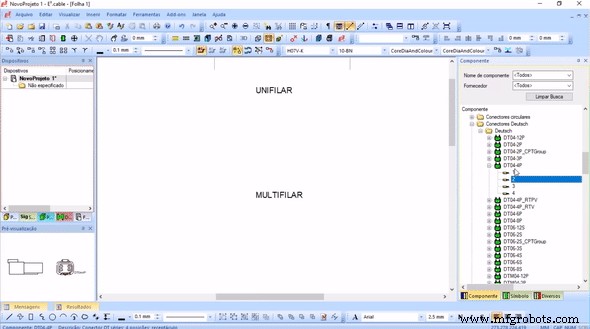

插入连接器时，可以自动生成连接，并详细说明每个连接的布线属性。因此，无需手动文档，在集成和自动化项目文档中获得智能。

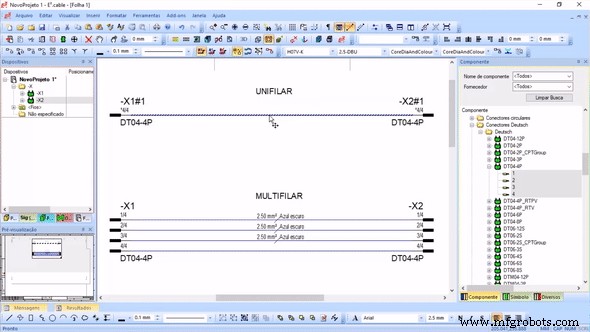

E3.series 软件布线细节
立即体验世界领先的 E-CAE E3.series 工具和技术培训课程！
点击下方横幅：
通过线段直径功能，您可以查看线束的一部分线束的分布以及它们所占据的总外径。添加具有不同属性（例如截面或外径）的导线时，它会自动计算线段内导线的排列方式，寻找可能的最小直径。
E3.series 软件中到/从电线的属性
随着项目中各个元件引脚之间的连接发展，每个from/to的信息（线族，名称项目中分配的、连接的引脚对引脚、使用的端子类型和密封）自动包含在连接和电缆列表中。
此外，由于这些信息被智能地整合到项目中，可以更好地记录项目的其他部分，例如面板的开发和安全带。
还有与附加模块E3.panel的在线交流，其中路由尊重连接的原理图，并根据连接以图形方式呈现每一个所用电线的颜色和规格。
与机械项目软件平台的集成允许通过 E3.3DRoutingBridge 模块导出接线信息、连接器和引脚。
要了解有关 E3.series 软件如何加快和验证您公司的电气设计流程的更多信息，请联系 E3.series 工程团队或申请试用通过以下链接获得该工具的版本。
