工业中的配电 - 您需要知道的一切

今天我们打算通过一张电力分布图带你走进工业环境行业 .在工业中，配电盘在配电方面发挥着重要作用，其中包含母线、断路器、仪表等各种设备。

这些面板分布在行业的各个部分，以便为各个安装的系统供电，并通过电缆管道连接。让我们简要地看一下这个概念。

行业配电结构

在工业电力系统中，电力来自私人公用事业或公共事业，或两者兼有。供电电压范围为11KV、33KV、66KV或132KV。这些高压通过降压变压器降压为低压。

电压在440伏或以下的称为低压系统。该阶跃电压通过由电气开关、断路器、熔断器、保护设备、计量板等组成的开关设备装置进一步提供给各种面板和设备。

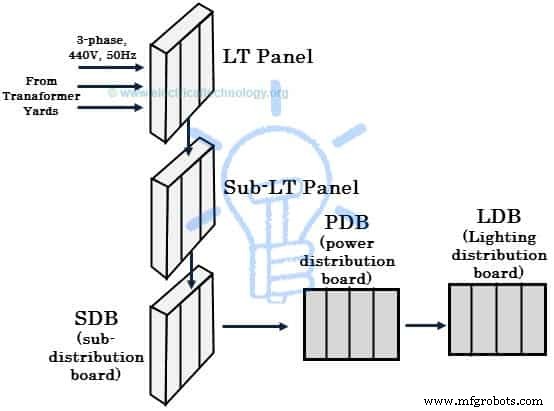

下图为电源分布示意图 .该模式方案多用于大中型行业。在某些情况下，未找到子 LT 面板；取而代之的是，电力直接从 LT 面板提供给 SDB，具体取决于配电区域的大小，其中要提供的单元（或部分）的数量是主要考虑因素。 上图中，这个配电模型中的元素 包括 LT 面板、sub-LT 面板、SDB（子配电板）、PDB（配电板）和 LDB（照明配电板）。

向 LT 面板提供各种变压器电源，作为整个配电方案的主开关系统并承载总负载需求。我们将在本文后面简要讨论 LT 面板中的元素。 LT 面板的输出馈线连接到子 LT 面板，这些子 LT 面板放置在给定截面上的一组负载以提供需求。

子 LT 面板输入器应用于 SDB，用于为由一组机械组成的负载供电，例如电炉、起重机等（即连接到各种 PDB）。

PDB 就像负载到源的实际电源连接，其中单个机器直接连接到电源。而 PDB 的部分电力供应给 LDB，在那里它为路灯（参见这里的简单路灯项目）、工作区域的照明、插板等照明设备供电。

配电系统中的所有面板均已接地并正确接地，以保护设备和操作人员。

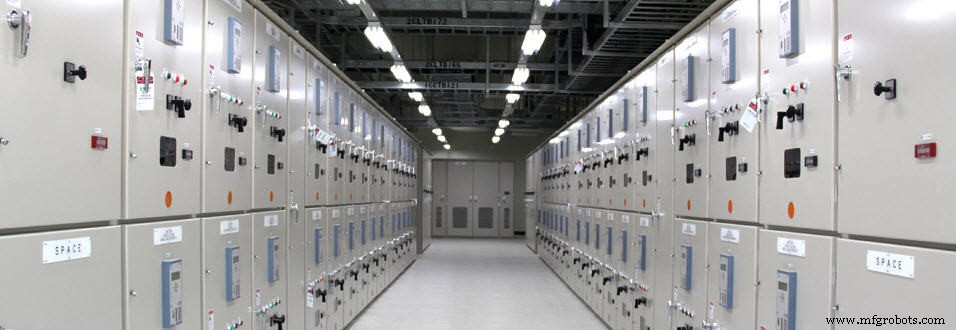

低张力 (LT) 面板

每个配电侧的开关设备布置在称为 LT（低张力）面板的金属封闭结构。这些 LT 面板负责通过从变压器接收电力来将电力分配到各种子 LT 面板。它们的额定电压为 430 V、三相、50Hz 三线或四线系统。

它是一种落地式独立式单元，它是完全封闭和可扩展的类型。其设计包括操作安全以及维护人员的所有规定。

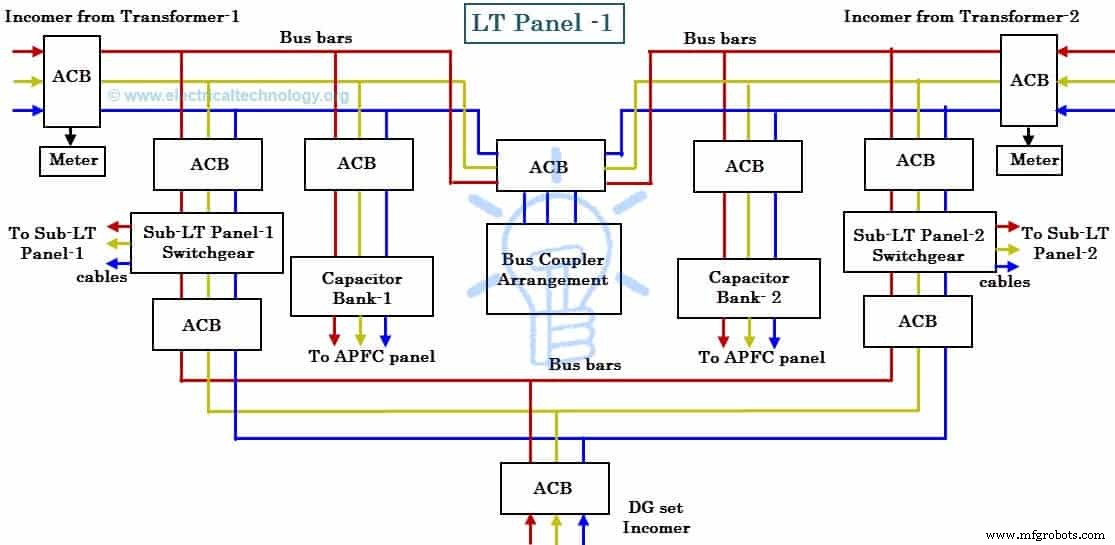

LT面板的内部连接如下图所示。

空气断路器 (ACB)

它在正常工作条件下手动或远程控制电路接通或断开，在故障条件下自动断开电路。这些可以是 3/4 极类型，其额定值由负载电流（或分断能力）决定，可以是抽出式或固定式。

ACB（空气断路器）由必要的母线组成，用于将端子与螺栓式中性线连接。它们配有微处理器系统，以启用过载、接地故障和短路等保护系统。 ACB还对CT、灯、电流表、电压表等的使用给出了必要的指示和计量要求。

Bus Bar and Connections

汇流条由高导电铜制成（在某些情况下，铝汇流条用于降低成本）。 LT面板由母线通道中的主水平母线和辅助垂直母线系统组成，面板上可设置正面通道以连接电缆。

引出电缆连接到母线，是实心连接还是柔性连接，取决于面板制造商。所有母线都经过适当的绝缘/以经批准的方式进行了套管处理。

汇流条从变压器端子收集电源并将其提供给面板中的各种元件，例如 ACB、电容器组开关装置和其他连接的负载。母线可以在面板的顶部或底部或两侧运行，但大多数顶部母线采用变压器供电，而底部母线则由 DG（柴油发电机组）供电。

总线耦合器

它将一个母线与其他不同来源的母线（但额定值应相同）耦合，不会产生任何电弧或中断供电系统。在同一面板上的其他断路器维护的情况下，该总线耦合器将电源转移到另一个。它也是一种带有 ACB 的开关设备，并配有联锁装置。

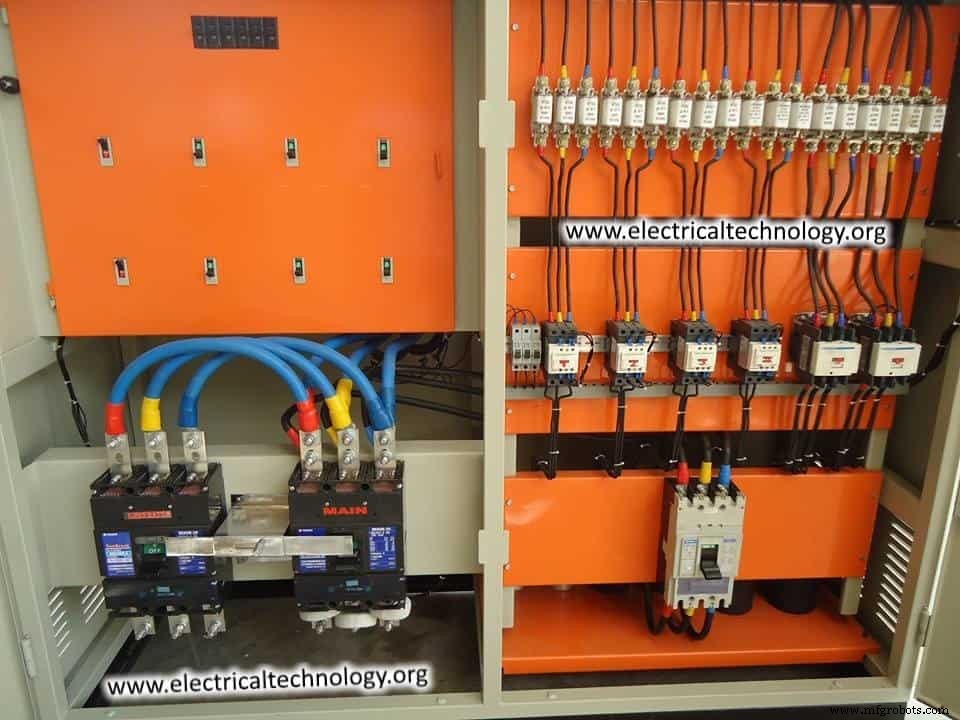

电容器组

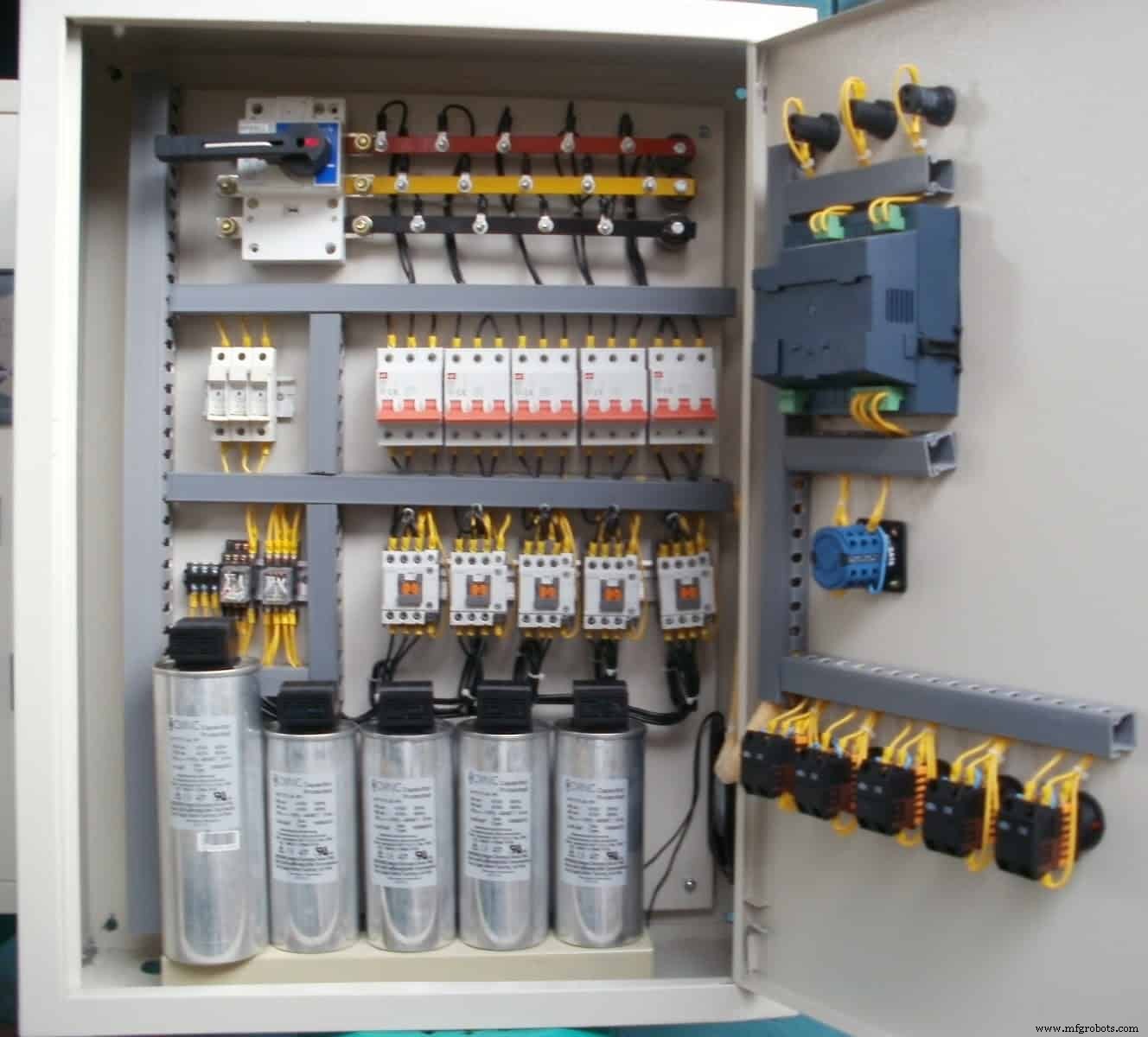

它是一个单独的面板，由母线、MCCB、调谐电抗器、电容器单元、接触器、计量设备和电缆组成。它也被称为自动功率因数校正面板（APFC）。该面板通过电缆连接到带有 ACB 和其他开关设备布置的 LT 面板。

电容器和电抗器为室内风冷型。电容器组跨电源连接，以提高系统的功率因数。电容器根据要补偿的无功功率量自动（通过可编程设备）或手动（通过开关）切换。

计量和指示

LT 面板中的电压表、电流表和功率因数表指示各种参数，并由 MCB 保护。在所有 LT 面板上，每相都提供了指示灯（主要是 LED 灯），用于指示带电或故障状态。计量面板上还提供启动和停止按钮，以提供输入命令，例如打开电源和紧急停止。

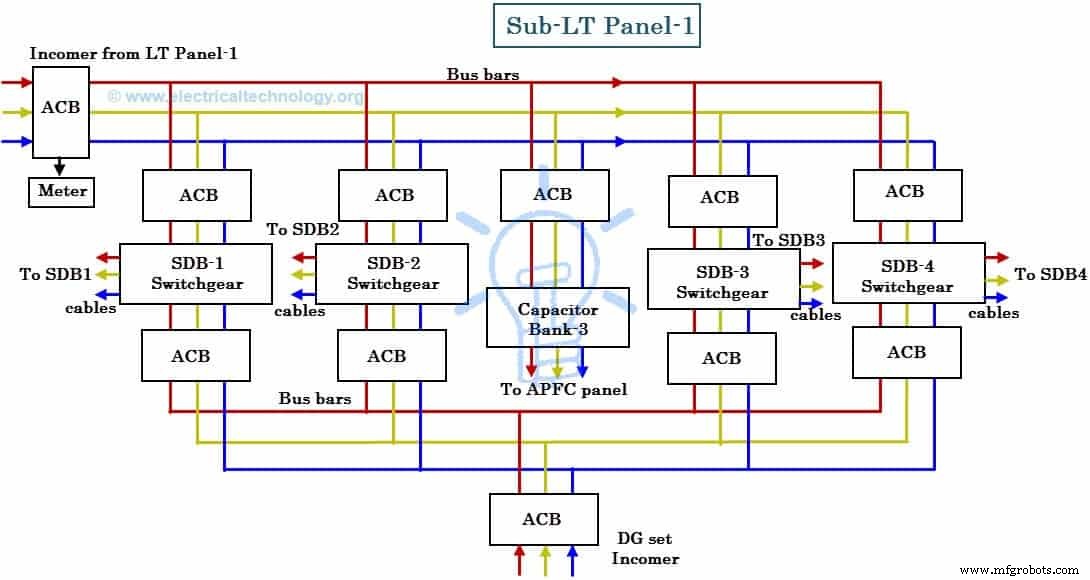

子 LT 面板

这些面板与 LT 面板类似，但这些面板的评级略低于 LT 面板，而且这些面板位于行业的特定部分（例如组装部分或调度部分），而不是在变压器附近，如 LT 面板。这些是各种 SDB 的主电源，因为这些面板通过接收来自 LT 面板的电源将电源分配给 SDB。

内部电路与LT面板相同，如母线、电容器组连接、ACB、计量面板（大多数情况下可能不包括母线耦合器）。 这些面板还包括公用事业母线室以及 DG（柴油发电机）组母线室，以便一些负载 (SDB) 可以在公用事业提供的电力较少的情况下切换到 DG 供电。然而，大多数情况下，DG 室可能不包含在子 LT 面板中，而是放置在 LT 面板本身中。 Sub LT 面板还包括电容器组或 APFC 单元以提高功率因数。

子配电板

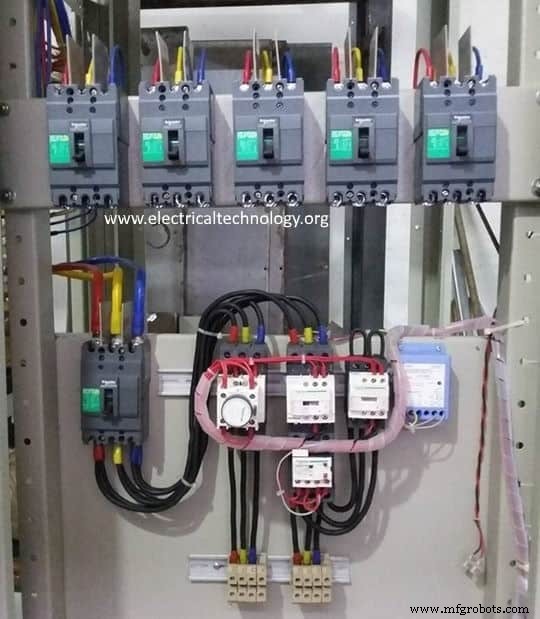

这些可用于来自不同制造商的标准化和定制设计。 SDB 由母线（铜或铝）组成，从子 LT 面板或主 LT 面板接收电源，然后将其分配到各种重型机械（如熔炉、冷却器、水泵、烤箱等）和 PDB （配电板）。

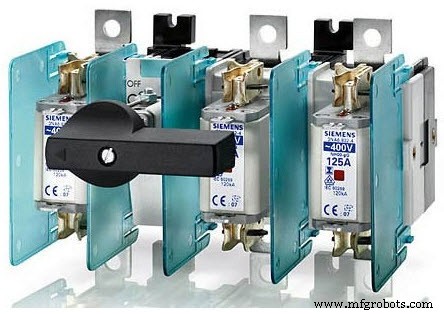

它通过 ACB 或 MCCB 接收电源（即输入器），并通过输出 MCCB 或 SDFU（开关-断开-熔断器）分配。 SDFU 由与熔断器（高分断能力 HRC 熔断器）串联的开关组成，具有用于手动操作的机械结构。这些开关单元用于负载开关、隔离和短路保护。

一些 SDB 还包含电容器组，尤其是（ SDB）用于为重感性负载供电，以提高功率因数。 SDB使用母线，可以通过母线室连接所有SDFU和其中的其他设备，也可以通过电缆室中的大容量电缆实现输出连接。

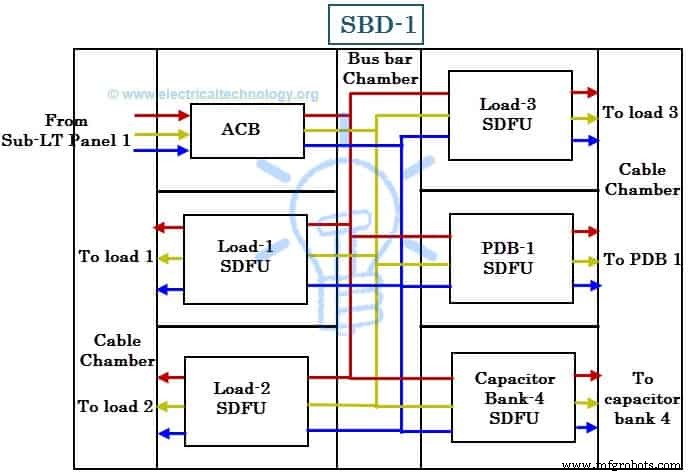

每个负荷开关室都配有永久性识别标签、指示灯和计量设备（如有必要）。 下图是一个SDB的示意图 .

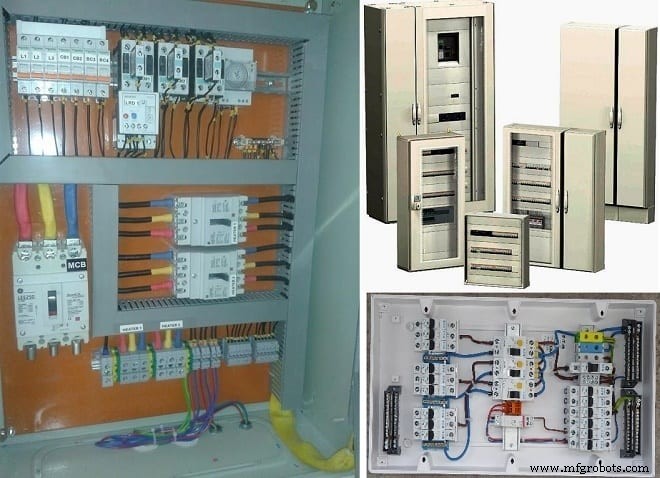

配电板 (PDB)

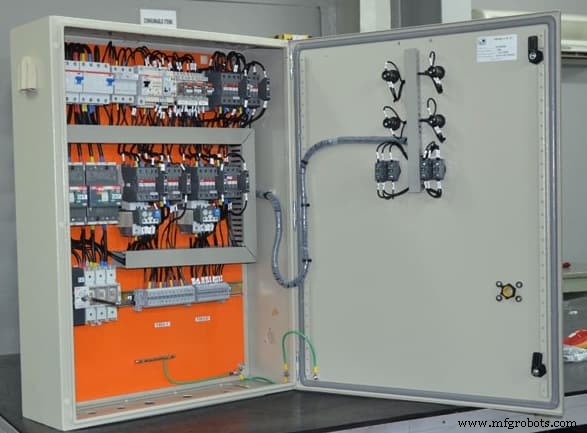

这些设计用于将电力分配给各种机器和设备，即使在大型建筑中，我们也可以通过 PDB 观察到这种配电安排。 PDB 内置有短路和过载保护系统。它们配有不同的保护继电器，可以使不同的 CB（大容量）跳闸以应对各种类型的故障。 PDB 是金属外壳，由安装在金属夹具上的各种 MCB 组成，金属夹具连接各种电力设备，如电机，并将电力分配给各种 LDB。

PDB 从各个 SDB 接收电源，并相应地提供给与其相邻的负载。所以这些都放置在相关应用附近，例如输送机切换、提升和起重机械、泵控制装置等。

• 另请阅读：家庭三相电气接线安装

这些可以是壁挂式或落地式安装，具体取决于客户要求及其额定功率。除了 SDB 输入器之外，一些 PDB 还配备 UPS（不间断电源）作为辅助电源，以确保设备在停电期间能够连续服务。

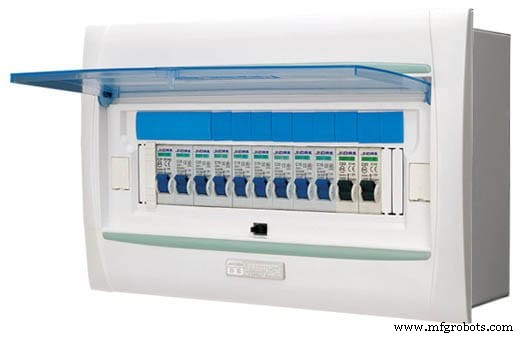

照明配电板 (LDB)

这些是最终的开关板（在电线和安装中），位于小型电气负载开关区域，包括照明、空调、小型电机开关、用于插入便携式的配电板鼓风机等设备。我们还可以在家中和办公室观察这些 LDB，因为它们用于低开关操作。

点击这里 查看照明配电板接线图

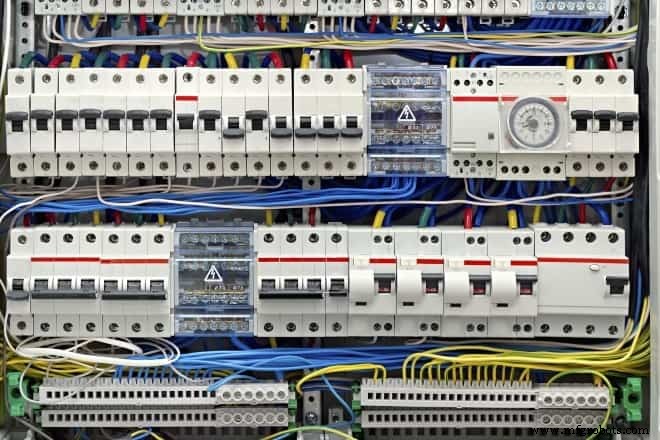

LDB 由各种 MCB 组成，其中每个 MCB 充当单个负载的开关（在某些情况下，两个或多个灯可以连接到单个 MCB）。这些 MCB 可保护负载免受过载和短路情况的影响。这些 MCB 安装或固定在金属机架上。这些板从 PDB 接收电源，然后为照明负载供电。这些大多是壁挂式板。 另请阅读：不同的电气接线方法
