1N5402 二极管详解：参数、应用与性能评估

二极管单向导电特性在电子电路中应用极广。1N5402 作为通用整流二极管，虽非最新器件，但在低频、中低压整流、反接保护场景仍具性价比优势。本文详细列出其参数、引脚、替代型号及典型应用电路。

1N5402 二极管概述

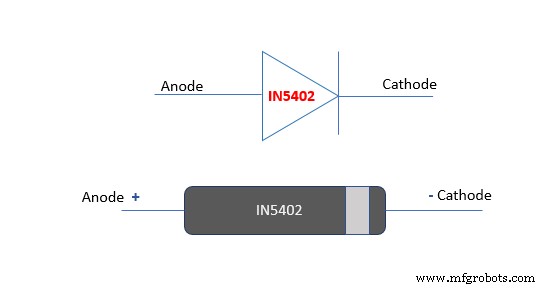

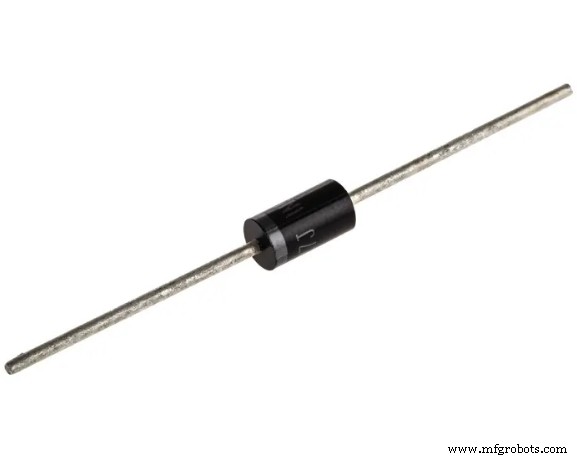

图 1：轴向引线整流二极管

1N5402 属于 1N540x 系列通用整流二极管，关键额定值：

• 最大重复峰值反向电压 (V_RRM)：200V
• 最大平均整流正向电流 (I_F(AV))：3A（标准安装条件，引线长度 9.5mm，T_A=75°C）
• 正向浪涌电流 (I_FSM)：200A (8.3ms 半正弦波)
• 最大正向压降 (V_F)：1.1V @ 3A
• 反向恢复时间 (t_rr)：~2µs（较慢，属标准恢复器件）
• 功耗 (P_D)：6.25W（需散热器）
• 封装：DO-201AD（轴向塑封）
• 工作结温：-65°C ~ +175°C

1N5402 引脚配置（两端器件）

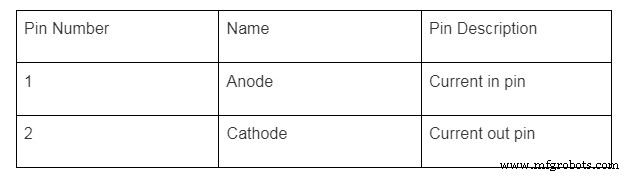

图 2：引脚标识（色环端为阴极）

• 阳极 (A)： 无色环端，正向导通时电流流入端
• 阴极 (K)： 色环端，正向导通时电流流出端

极性判断口诀： “色环指阴极，电流顺色环流出”。反向接入（阴极接正极）时二极管截止（反偏），起反接保护作用。

1N5402 核心特性与规格

主要特性

• 高正向浪涌耐量 (200A)，适合电容滤波电路开机浪涌环境
• 低反向漏电流（典型 µA 级），待机功耗低
• 玻璃钝化结，可靠性高
• 轴向引线适合通孔波峰焊/手工焊
• 成本极低，供应链成熟

1N540x 系列替代型号对比

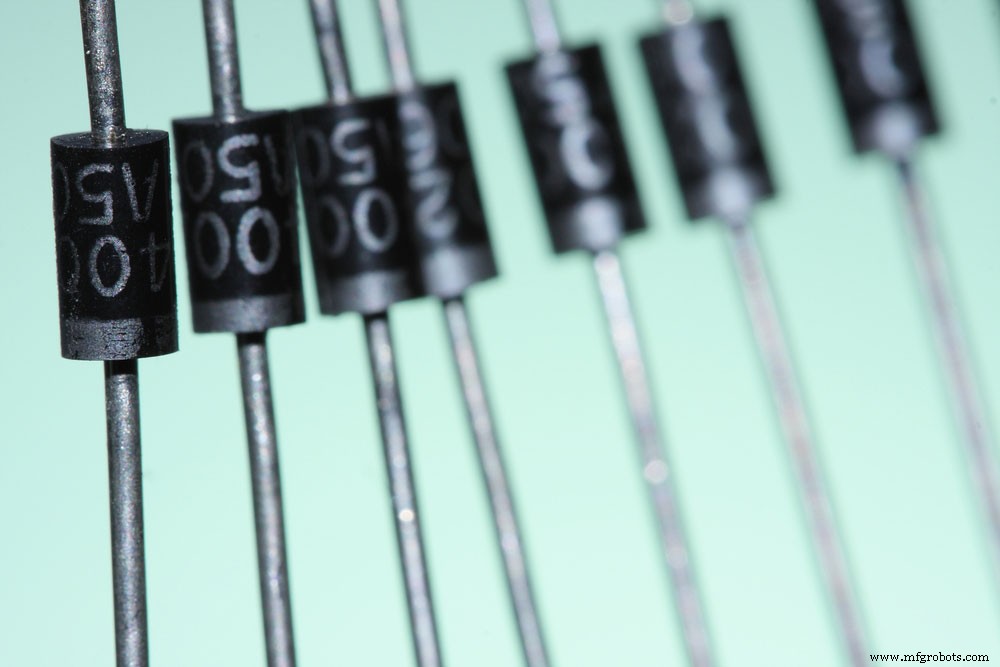

图 3：1N540x 系列二极管族谱

系列唯一差异在于反向耐压等级：

选型原则： 12-24V 电路用 1N5400/1N5401/1N5402 均可；高压电路（>100V）按留 1.25-1.5 倍余量选型。更高性能替代：快恢复二极管 (FR15x/UF540x)、肖特基二极管 (SB5xx，低压降、快恢复，但耐压通常 ≤200V)、同步整流 MOSFET（同步整流电源）。

典型应用电路

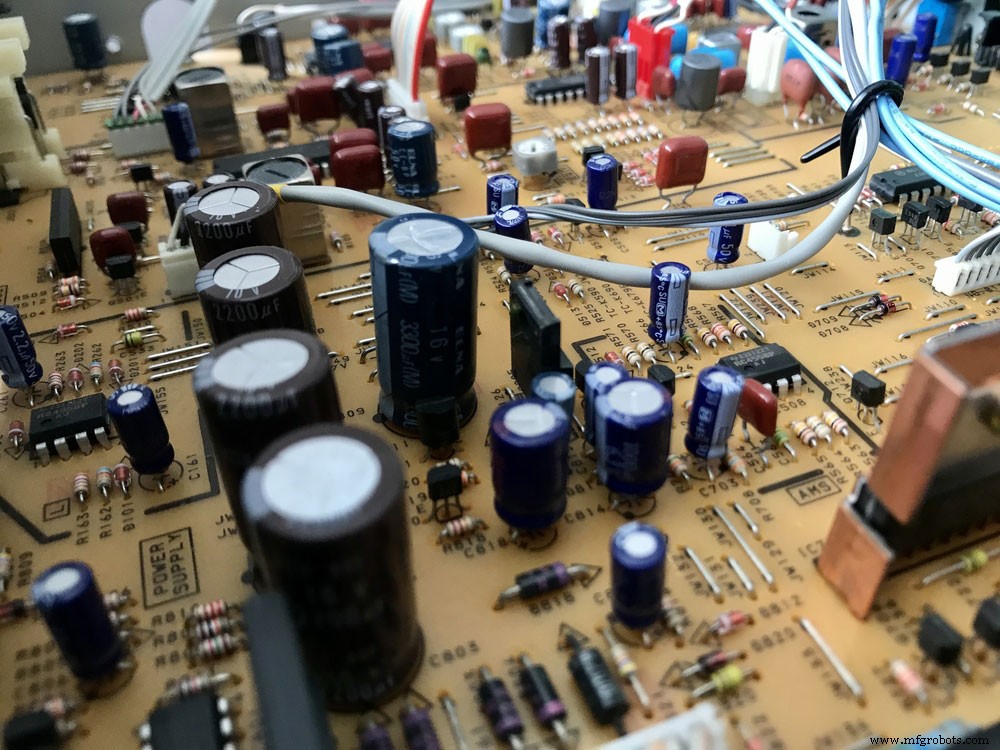

图 4：PCB 上电子元件布局

• 单相半波/全波/桥式整流： 交流变压器次级 → 1N5402 整流 → 电解电容滤波 → 线性稳压/负载（经典线性电源拓扑）。
• 反极性保护： 电源输入串联 1N5402（阳极接输入正极），反接时二极管截止保护后级。压降 ~0.7-1V，低压系统建议改用肖特基或理想二极管控制器。
• 续流/钳位： 继电器/电机/电感负载并联反向二极管，吸收感性飞回能量。
• 电压钳位/限幅： 利用正向导通压降钳位信号幅度。
• 高压倍压/升压整流： 级联电容-二极管网络产生高压直流。

使用注意事项

1. 散热设计： 3A 连续电流下压降 ~1V，功耗 3W，TO-220 散热器或 PCB 大面积铜皮散热必不可少。
2. 反向恢复： t_rr ~2µs，不适合 >20kHz 开关电源整流，高频场合必选快恢复/肖特基/同步整流。
3. 浪涌冲击： 大容量电容后级整流需串联 NTC 热敏电阻或继电器旁路限制浪涌。
4. 并联分流： 并联使用需加分流电阻（0.01-0.1Ω）强制均流，否则热失控导致电流集中烧毁。
5. 静电敏感： 虽为功率器件，栅极氧化层薄弱，操作仍需防静电。

总结

1N5402 作为“整流二极管教科书级器件”，以 200V/3A/低成本/高可靠性长期活跃于工频/低频整流、反接保护、续流吸能等基础应用。其慢恢复特性限制了高频开关电源用途，但配合成熟封装与供应链，仍是维修、教学、低成本量产的首选。现代设计中，同规格肖特基 (SB520/SB540) 或快恢复 (UF5402) 可直接替代提升效率。选型时以数据手册最新版为准，关注热设计与浪涌余量。

如需 1N5402 选型对比表、热仿真模型、SPICE 模型或替代器件推荐，欢迎联系我们。
