数字逻辑门

首先，我们需要了解逻辑门“逻辑门是一种电子电路或进行逻辑决策的设备。换句话说，逻辑门是一种电子电路，具有一个或多个输入，并且只有一个输出为高或低（取决于输入状态）。逻辑门广泛用于数字计算机和不同类型的数字系统和电路。

由于逻辑门是不同数字系统的构建块，它们可用于构建许多数字系统。 1854 年，乔治布尔引入布尔代数进行计算。数字逻辑门的基本功能是布尔代数/逻辑代数。这些逻辑门立即执行计算功能，这使得现在的计算非常容易。

正反逻辑

    零和一在计算机系统中非常重要，它们说明了电路或设备的两种不同可能状态。这两种状态可以用不同的名称来标识。在正逻辑中，符号 1 可以称为 ON、Closed、High、Plus、True、Up，而符号 0 可以称为 Off、Open、low、Minus、False、Down。在否定逻辑中，情况会相反。例如，如果一个数字系统正在工作，它在正逻辑中将被标识为 1，但在负逻辑中将被称为 0。

逻辑门的类型

          1) OR gat 2) 与门    3) 非门      4) 或非门 5) 与非门

          6) XOR Gate 7) XNOR Gate

这里我们只讨论基本的逻辑门。

或门如何工作？

由两个或两个以上输入和一个输出组成的那种类型的逻辑门。当其中一个输入为高时，它会提供高输出，称为或门。它也被称为所有或任何门。换句话说，当任何输入为高时，它都会提供高输出的逻辑门。

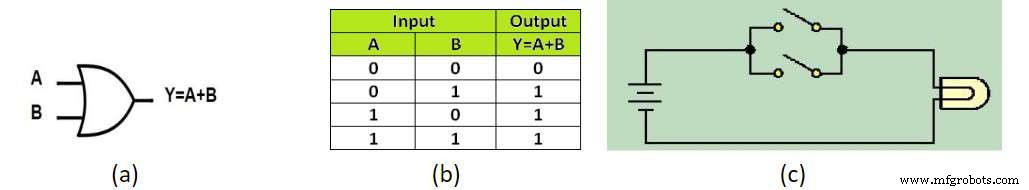

上图中（a）显示布尔表达式的或门符号。正如我们所见，或门有两个输入 A、B 和 Y 输出。在另一幅图 (b) 中，给出了 OR 门的真值表。其中我们可以看到，在第一个选项中，当两个输入均为 0 电平时，输出也为 0，但当任何输入变高时，输出 Y 为 1。逻辑运算表明 OR 逻辑门将所有他的投入。图（c）说明了或门的等效电路。其中两个开关相互并联并串联到灯上。当两个开关都打开意味着两个输入都处于 0 级时，灯将关闭。但是如果任何一个开关闭合，那么电池就会连接到电路中，并且灯会发光。

与门如何工作？

由两个或两个以上输入组成的那种类型的逻辑门。当其任何输入为低时，它会提供低输出。只有当它的所有输入都为高电平时，它才能输出高电平。它将输入彼此相乘。

从上图中，第一张图中，是与门符号和布尔表达式。这清楚地表明与门有两个输入 X、Y 和 Z 作为输出。在 b/w 中，输入没有任何内容意味着两个输入彼此相乘。真值表给出了可能的逻辑运算选项。另一方面，在图©中，示出了等效电路。哪个是由两个相互串联的开关组成的，也与灯串联？当开关 A 或 b 中的任何一个打开时，电路将不完整，因此灯将不会提供光，但当两个开关都关闭时，电路将完成并且灯会开始发光。

非门如何工作？

另一种逻辑门，也称为反相器。我们可以定义总是给出其输入的补码输出的逻辑门称为非门。该逻辑门由一个输入和一个输出组成。 NOT 门符号如下图所示。

在上图中（a）NOT门符号显示。非门符号为三角形，末端带有气泡。非门只有一个输入 A 和一个输出 Z，它总是与输入互补。下图中给出了一个非门的真值表，它给出了所有可能的选项。晶体管非门是这个特定逻辑门的等效电路。当晶体管的基极输入上没有提供电压时，晶体管保持关闭状态，+Vcc 电压流向输出 Ā。但是，当在晶体管的基极上提供一些电压时，它会打开并且电流流向大地。输出的公共点保持在零电位。结果输出为零。
