霍尔效应传感器引脚：完整指南

问题是否检测到变量，例如机械系统的速度、位移或接近度？或者您的项目是否需要一些东西来检测物体的位置或磁场的存在？好吧，你很幸运，因为我们有答案。霍尔效应传感器就是您所需要的。

这种传感器有多种用途，包括识别磁极的极性和测量磁场的强度。

因此，在本文中，我们将向您介绍有关霍尔效应传感器的所有信息，并向您展示如何使用 Arduino 构建简单的霍尔效应电路。

开始吧。

什么是磁霍尔效应传感器？

磁性霍尔效应传感器是一种检测何时存在磁场的设备。因此，当有磁场时，该设备的输出会变高。另一方面，在没有磁场的情况下，结果会很低。

更重要的是，您可以通过电位器调节磁性霍尔效应传感器的灵敏度。

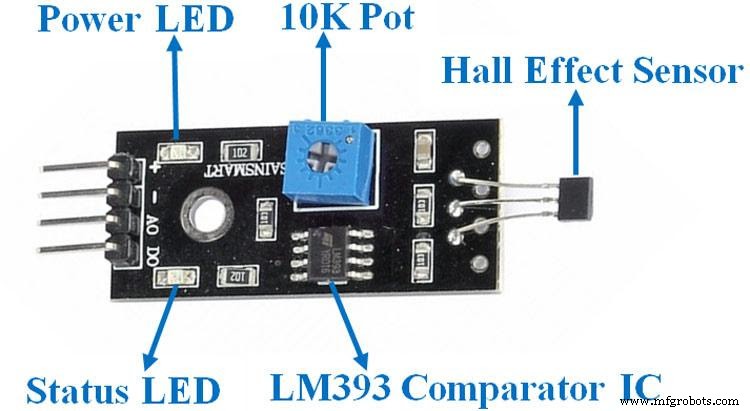

霍尔效应模块具有电阻器、电位器、电源、霍尔传感器、LED 指示灯、比较器 LM393 IC 和电容器。

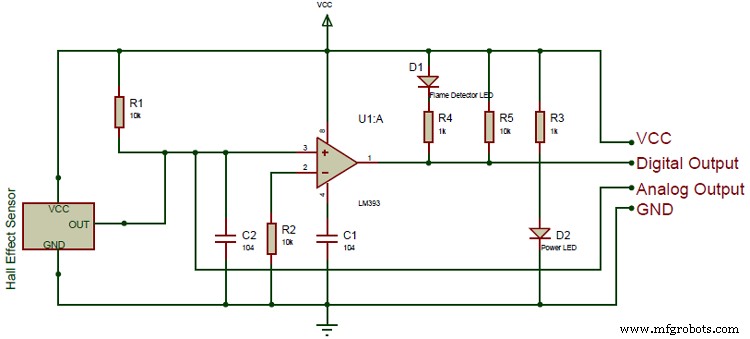

霍尔效应传感器电路

引脚配置

以下是霍尔效应传感器模块的引脚配置：

引脚名称	说明
VCC	VCC 负责给模块供电+5V。
接地	GND 引脚为地电源。
做	数字输出引脚直接连接到微控制器的数字引脚。
AO	模拟输出引脚直接连接到微控制器的模拟引脚。

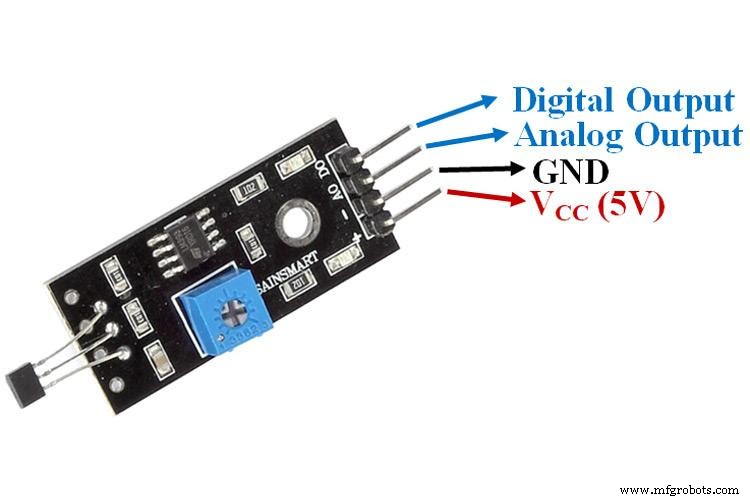

霍尔效应传感器引出线

规格

以下是磁性霍尔传感器的特点和规格：

• 工作电压为 5V DC
• PCB 尺寸为 32x12mm
• 它很容易获得，不贵，而且体积小
• 它使用 allegro A3144 霍尔效应开关传感器
• 它还使用磁感应霍尔效应探测器类型
• 采用具有预设阈值的 LM393 比较器
• 检测范围为 7 毫米
• 您可以轻松地将此传感器与任何普通的模拟或数字集成电路或微控制器配合使用。

工作原理

所有 A3114 霍尔效应传感器都具有带磁场但不带活性电荷的材料。因此，只要直接在输入引脚上接收到电压，这些电荷就会激活。

此外，这些带电粒子在穿过磁场时会产生一种力，将它们反射到直线路径上。

这些粒子是载流导体。因此，整个过程形成了两个平面。本质上，前者有磁场，后者有载流导体或偏转的带电粒子。

霍尔传感器电路图

此外，它导致第一个平面具有正电荷，而第二个平面具有负电荷。现在，两架飞机之间存在的电压是霍尔效应电压。因此，当磁场与带电粒子的作用力相同时，两个平面之间不会有分离。

换句话说，如果您没有看到任何电流变化，霍尔电压将测量磁场的偏移或磁通密度。

替代数字霍尔效应传感器

如果您找不到 A3114 霍尔传感器模块或想要不同的东西，这里有一些替代的数字霍尔效应传感器：

• 弹性传感器
• 心率脉搏传感器
• 红外避障传感器
• 土壤湿度传感器
• 火焰传感器
• 震动传感器模块
• 颜色传感器
• 雨水探测器

其他模拟霍尔效应传感器

此外，还有一些其他的模拟霍尔效应传感器：

• APDS9960
• PT100 热电阻
• TLE4999I3
• BH1750
• DHT22
• LM35
• VL53L0X
• CCS811
• BMP280
• HC-SR505
• MQ137
• TMP36
• BMP180
• ADXL335
• DHT11
• MPX4115A
• MPU6050

如何与Arduino板配套的A3144霍尔效应传感器接口

如果您要通过霍尔效应传感器检查磁通量密度，您将需要一个控制器。因此，在这种情况下，我们将使用 Arduino 板。因此，您可以通过如下电路图所示的接线连接您的 A2144 霍尔效应传感器和 Arduino 板：

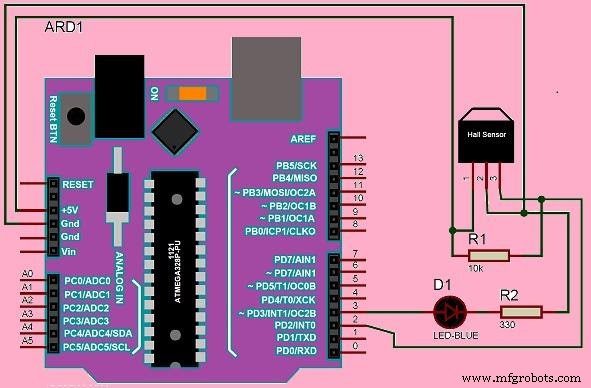

Arduino 接线

电路图显示 Arduino 为霍尔效应传感器供电，单个 LED 连接到 Arduino 的输出。 LED 用作指示灯。因此，当电路检测到磁场的存在时，它会打开 LED。

当您进行必要的连接时，您将使用 Arduino 库编写一个简单的逻辑程序，然后通过 Arduino IDE 软件将代码上传到 Arduino 板。

此外，将您的 Arduino 板放在您的 Arduino 板上并将磁铁靠近该电路，以检查您的接口是否正常工作。霍尔效应传感器应检测到上诉并在其工作时向 Arduino 板发送高逻辑信号。然后 Arduino 应该打开 LED。

霍尔效应传感器引脚排列– 如何构建霍尔效应传感器电路

对于此电路，我们将使用 Allegro A1302 霍尔效应传感器来检测磁场。然后，我们将传感器连接到 Arduino 板，以读取 A1302 输出的电压并将其显示在屏幕上。

因此，如果您在传感器附近放置一块磁铁，读数就会发生变化。这意味着传感器检测到磁铁关闭。

必需的组件

• 霍尔效应传感器 (A1302) (1)
• Arduino Uno 板 (1)
• USB (1)

注意：A1302 霍尔效应的引脚排列与前面提到的传感器不同。而不是四个引脚，这个 IC 只有三个（V 在 、GND 和 V 退出 )。引脚 1 为 IC 工作提供正直流电压（4.4-6V），而引脚 2 为接地引脚。意思是接直流电源的负极。最后，引脚 3 是输出引脚。它根据磁场的密度释放模拟电压。

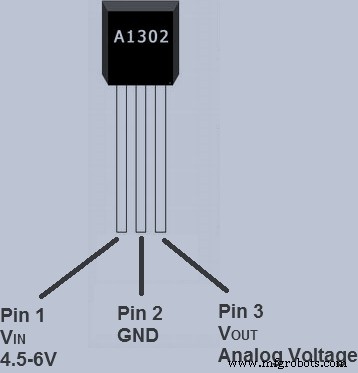

A1302 引脚排列

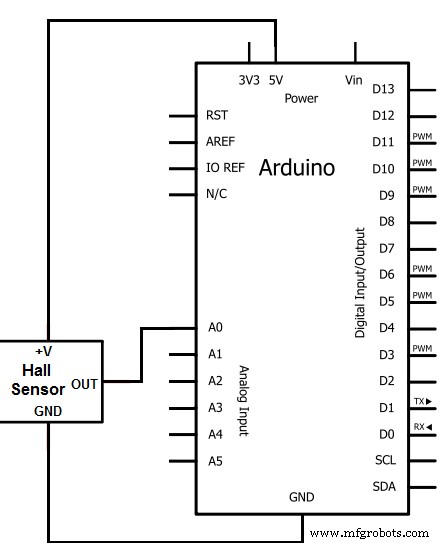

霍尔效应传感器引脚排列– 电路图

这是电路图和原理图：

电路图

电路原理图

霍尔效应传感器引脚排列– 步骤

按照上面的示意图将霍尔效应传感器连接到 Arduino 板以构建此电路。

完成连接后，拿起 USB，将 Arduino 连接到计算机，然后输入以下代码以显示霍尔效应传感器的磁场读数。

注意：USB 电缆的一侧应为 A 型，另一侧为 B 型。

//初始化/定义引脚连接
int outputpin=0;
//设置接地引脚为低电平，输入引脚为高电平
void setup()
{
Serial.begin(9600);
}

//主循环-从输出引脚读取原始值并打印出来
无效循环（）
{
int rawvalue=analogRead(outputpin);
Serial.println(原始值);
延迟（5000）；
}

尽管该设备的灵敏度不是最好的，但当您将磁铁靠近它时，它会显示读数的变化。

霍尔效应传感器引脚排列——应用

您可以将霍尔效应传感器电路用于以下应用：

• 脉搏计数

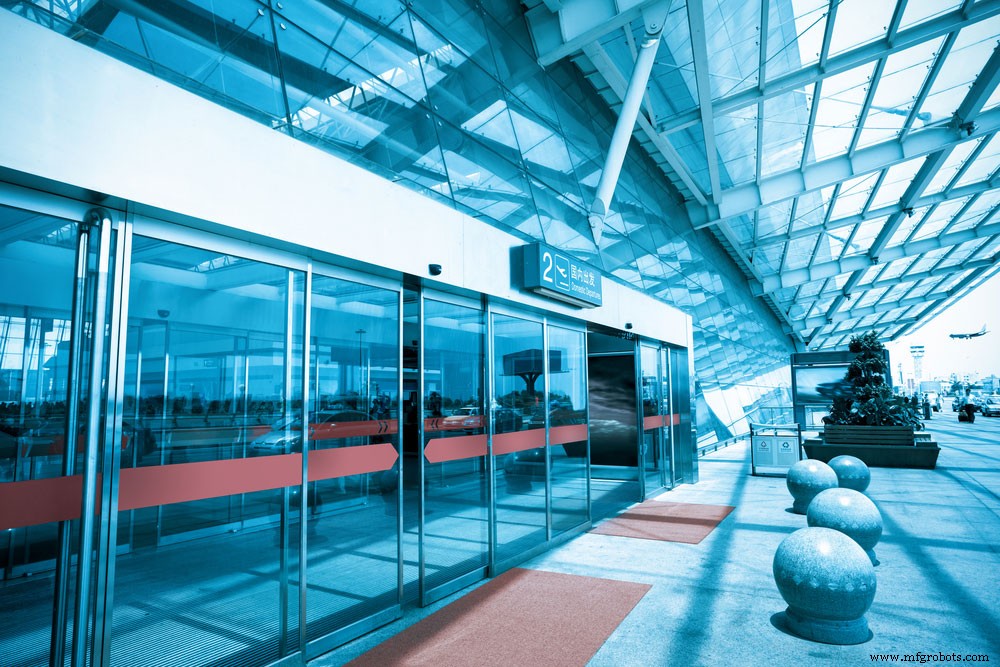

• 门开/关检测

• 阀门定位
• 对接检测
• 接近感应

总结

将 Arduino 与霍尔效应传感器连接是读取磁场的最有效方法之一。为什么？因为大多数传感器使用 4.5-6V 输入工作，而 Arduino 提供 5V 电源，因此非常适合传感器。

此外，您可以使用 Arduino 代码定义引脚连接，并从传感器的输出引脚读取模拟电压。这是最好的部分。 Arduino 只读取原始值，无需计算或转换——并显示它。

好了，这篇文章到此结束。有任何问题吗？请随时与我们联系。我们很乐意提供帮助。
