STM32 引脚指南：掌握微控制器连接

微控制器正以多种方式重塑电子世界，广泛应用于机器人、汽车电子等领域。寻找高性价比、高效能的微控制器至关重要。STM32 系列正是理想之选。使用 STM32 Nucleo 开发板对工程入门者极具优势：低成本、易上手、功耗优。本文提供完整 STM32 引脚指南与使用方法。

(STM32 微控制器芯片)

STM32 引脚配置

STM32 Nucleo 板由 STMicroelectronics 出品，低成本易用。以 Nucleo-F401RE 为例，搭载 ARM 32 位 Cortex-M4 核心，单 LQFP64 封装，无需外部调试探针。板载 ST-LINK/V2-1 调试接口与编程器，支持内存访问与传输。核心选项包括 Cortex-M4F、M33、M3、M7F 等。

(STM32 Blue Pill 全标注引脚图)

与 Arduino Uno 类似但引脚更多、性能更强，商业表现优异。STM32 引脚分两类：一侧为 STM32 公针，另一侧为 Arduino 兼容母针，可扩展 Arduino 扩展板。

板载三个 LED：

• LD1 – USB 连接/通讯指示。
• LD2 – 用户可编程 LED。
• LD3 – 电源指示。

两个按键：用户编程键与复位键（复位键位置另行）。

编程板典型输入 3.3V，VIN 引脚供电范围 7-12V（板载模拟稳压器）。

Nucleo-F401RE 引脚配置详解

STM32 Nucleo 板包含两组引脚：Arduino 扩展引脚 (CN5、CN6、CN8、CN9) 与 Morpho 连接器 (CN7、CN10) 连接 STM32 模组。下表详细列出各分类引脚定义。

GPIO 引脚配置

开发板另一组为 GPIO 公针，共 76 个引脚，分为 CN7、CN10 两侧各 38 个，含 GPIO、定时器、地、电源、模拟等引脚。

技术规格

• 架构：ARM Cortex-M4 带 FPU
• 主控：STM32F401RET6 (32位)
• 主频：84 MHz
• 待机功耗：2.4µA (无 RTC)，极致能效
• 晶振范围：4~26 MHz
• 板级供电 (VIN)：7~15V
• MCU 供电 (VDD)：1.7~3.6V
• SRAM：96 KB
• Flash：512 KB
• GPIO：50 个
• ADC：12位 16 通道
• 定时器：16位×6、32位×2
• 看门狗：2 个
• RTC：内置 32kHz 校准
• SPI：3 组
• I2C：3 组
• USART/UART：4 组
• 板载调试器：支持 JTAG 与 SWD
• USB 支持：是
• 内部晶振：16MHz
• 外部晶振范围：4~26 MHz

同类开发板

• Arduino UNO、Due、Leonardo、Pro Mini、Mega
• Raspberry Pi
• AVR、PIC、Intel Edison、ESP32、MSP430 Launchpad
• STM32F4 Discovery Board

(Arduino Uno 微控制器)

STM32 Nucleo 板编程入门

上手简单，资料丰富。板载调试器与编程芯片让编程更易。推荐 IDE：

• GCC 基础 IDE
• IAR Workbench
• 在线 ARM Mbed
• Keil MDK-ARM（最流行，适合新手，免费下载安装）

STM32 应用领域

• 机器人及相关项目
• 自动化系统
• 物联网系统 (Nucleo-F401RE 热门)

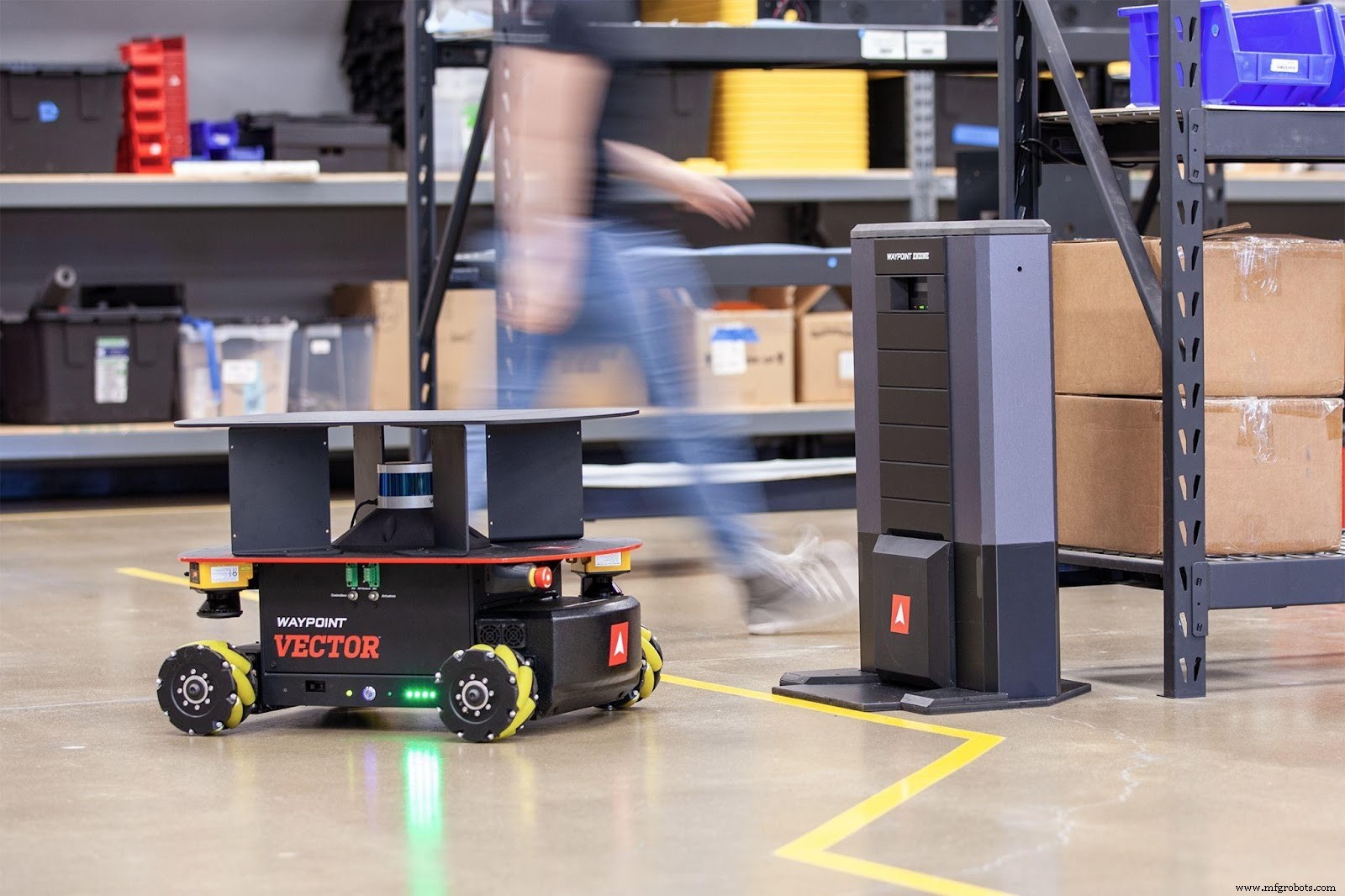

(微控制器驱动的汽车机器人)

总结

STM32 系列 32 位微控制器凭借高性价比、优异能效、简洁 API 受电子爱好者青睐。多变体支持多功能，核心采用 ARM 处理器内核。本指南助您进阶工程项目，更多资源请联系我们。
