如何制作可自定义的打孔键盘按钮

必要的工具和机器

应用和在线服务

Arduino IDE

关于这个项目

上班或玩游戏无聊的时候，是不是经常有敲键盘的冲动？

点击这个可打孔的自定义键！ 释放你的不快乐！

在这个项目中，我制作了可定制的可打孔键盘按钮，由压电元件、基于 ATmega32U4 的电路板、一个高值电阻器（1 兆欧）和一些海绵组成。

要打字，用户只需点击或踢他们想要的键。

硬件要求：

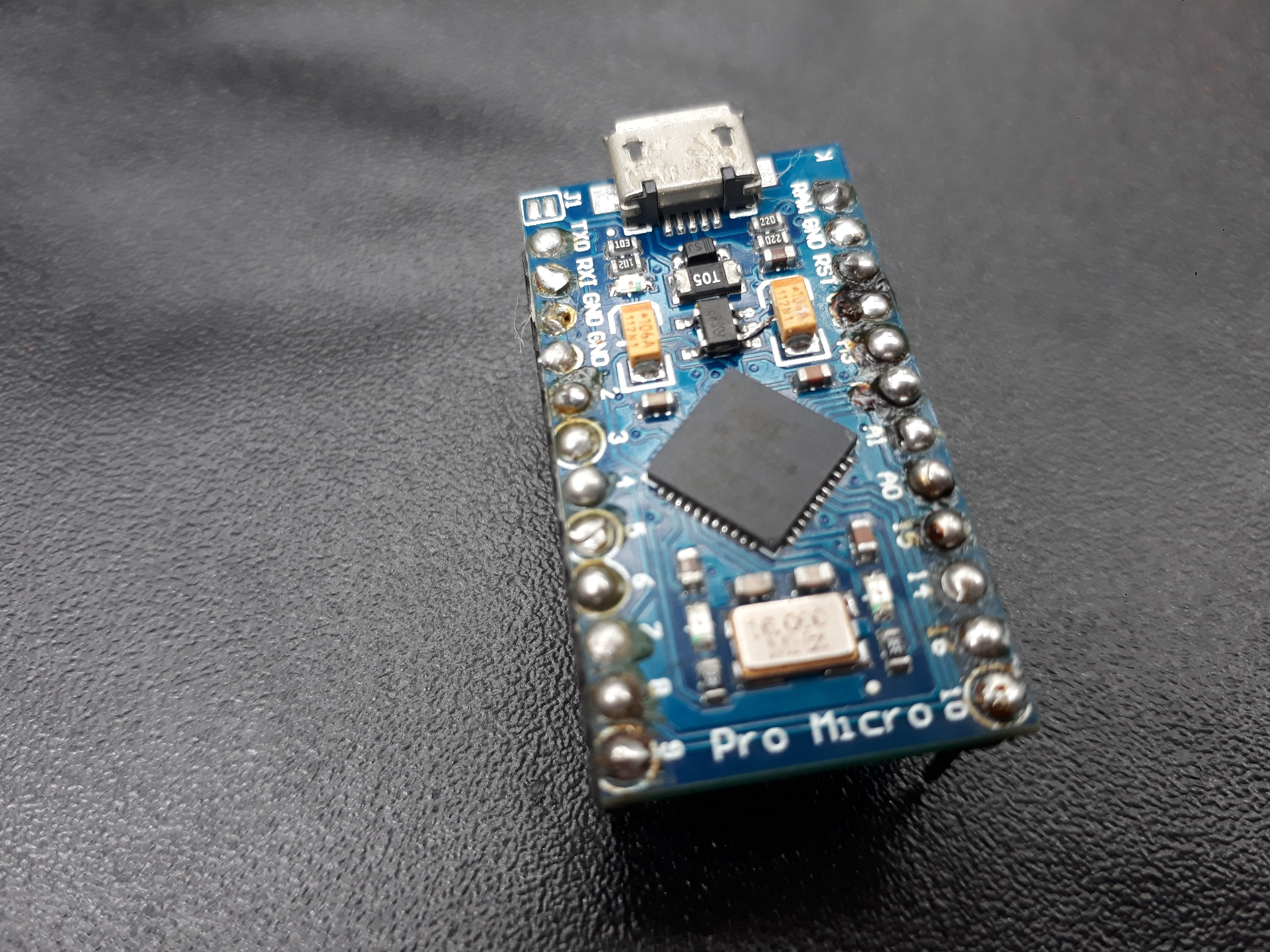

• Arduino Pro Micro

Micro 基于 ATmega32U4 微控制器，内置 USB，可将 Micro 识别为鼠标或键盘。

您可以使用任何使用ATmega32U4芯片的微控制器。

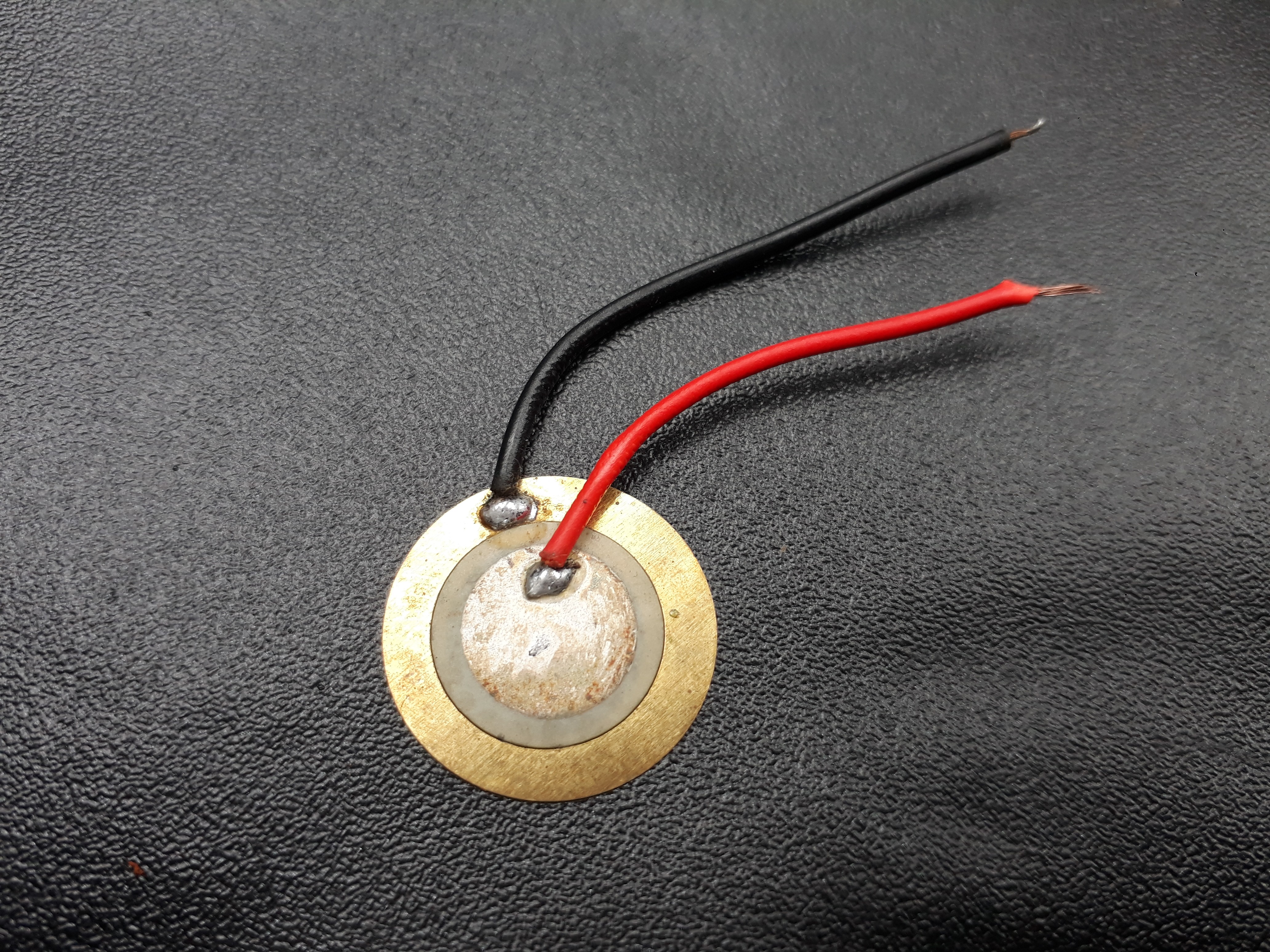

• 压电圆盘

压电是一种电子设备，当它因振动、声音或机械应变而发生物理变形时会产生电压。

在某些音乐礼品卡的扬声器中可以找到压电圆盘。如果您有压电元件，则无需从商店购买压电元件，使用螺丝刀和/或小刀将扬声器外壳撬开。然后取下金属板并提起电路板（它们可能被卡紧），这样您就可以拿到下面的压电盘。

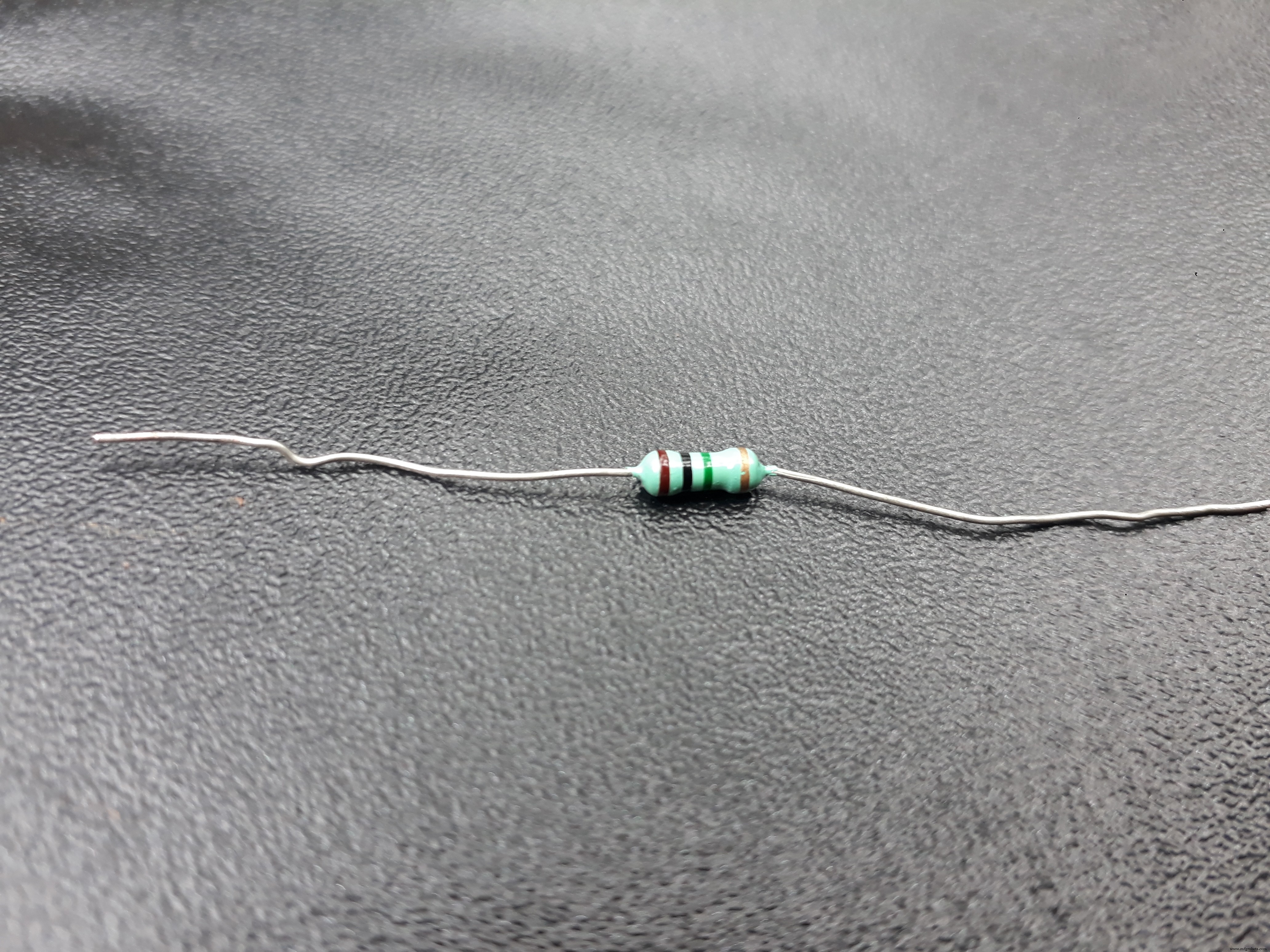

• 1 兆欧电阻

这个高阻值电阻限制压电产生的电压和电流并保护模拟输入。

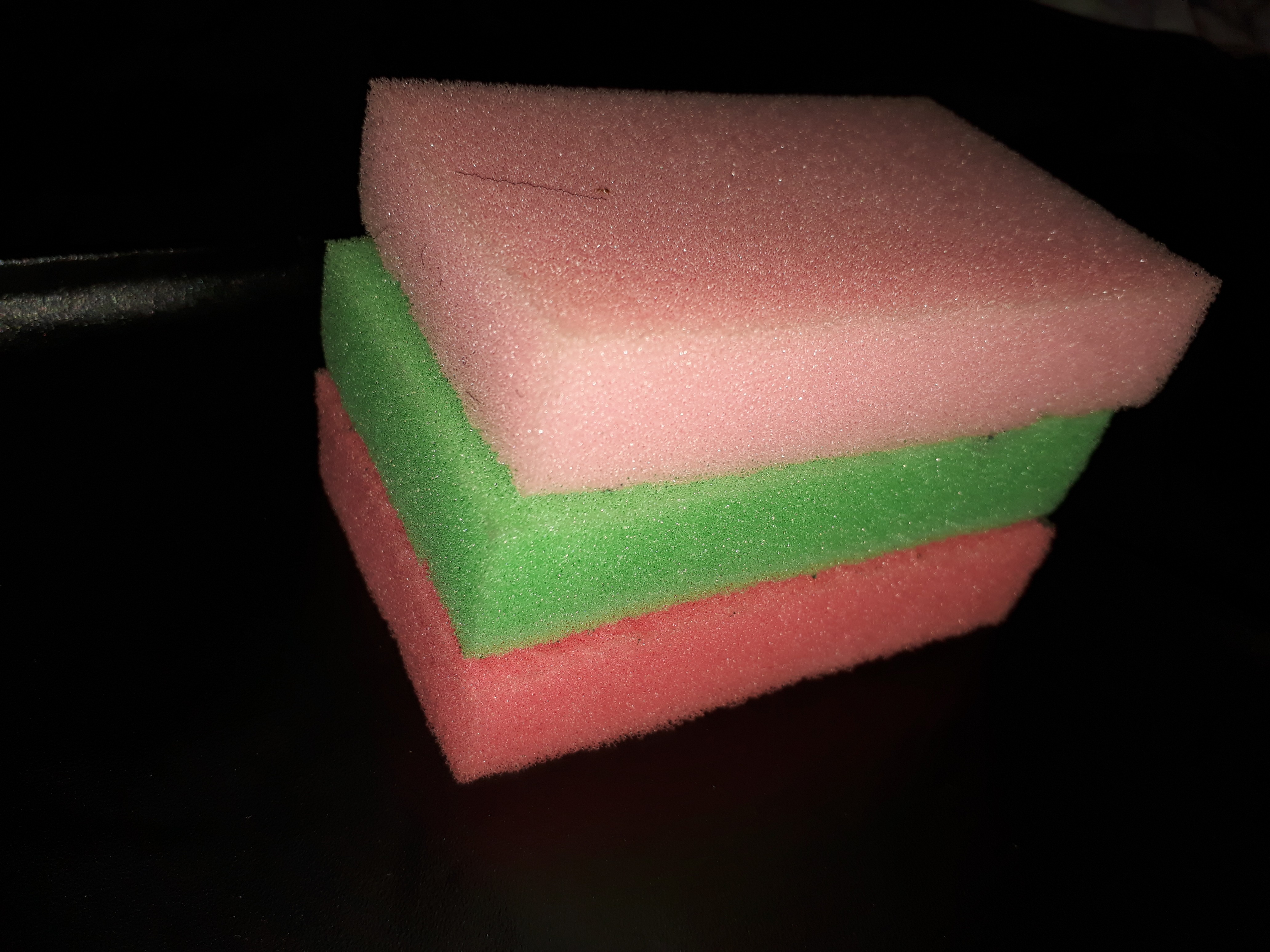

• 海绵

当对海绵施加力时，它会变形，当力释放时，它会恢复原来的形状。压电元件将放置在海绵之间，当有人撞击它时，产生的电压将通过arduino micro的模拟引脚发送。

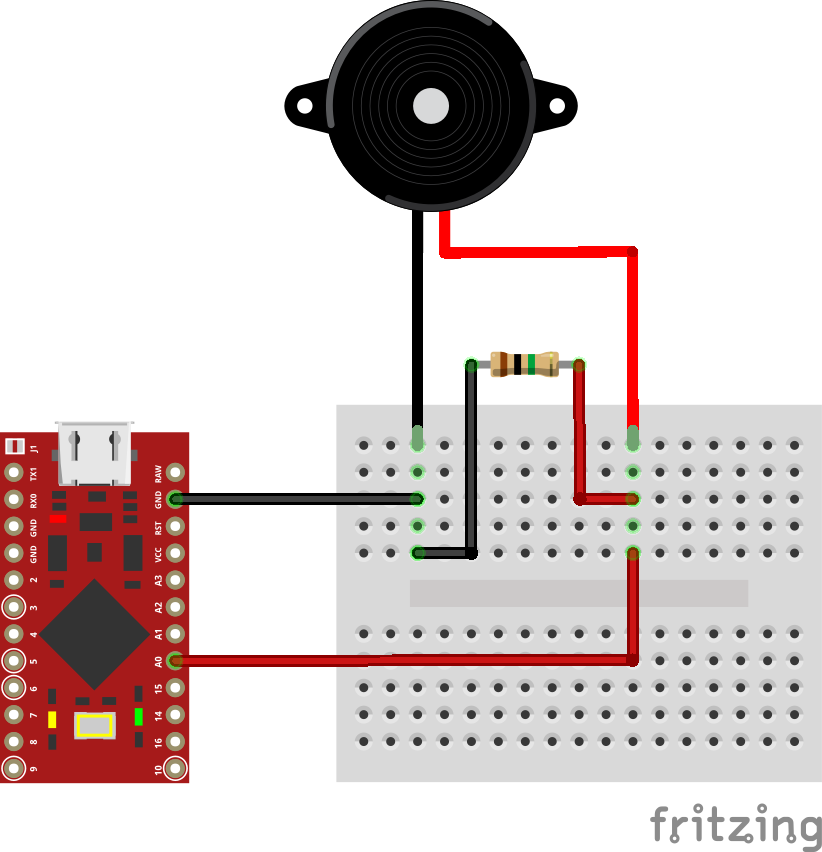

电路图：

工作：

压电陶瓷是极化的，这意味着电压在特定方向上通过它们（或从它们出来）。将黑线（较低电压）接地，将红线（较高电压）连接到模拟引脚 0。另外，将 1 兆欧电阻器并联到压电元件以限制压电元件产生的电压和电流，以及保护模拟输入。

如果压电（作为爆震传感器）的输出强于某个阈值，您的板将根据程序执行键盘操作。

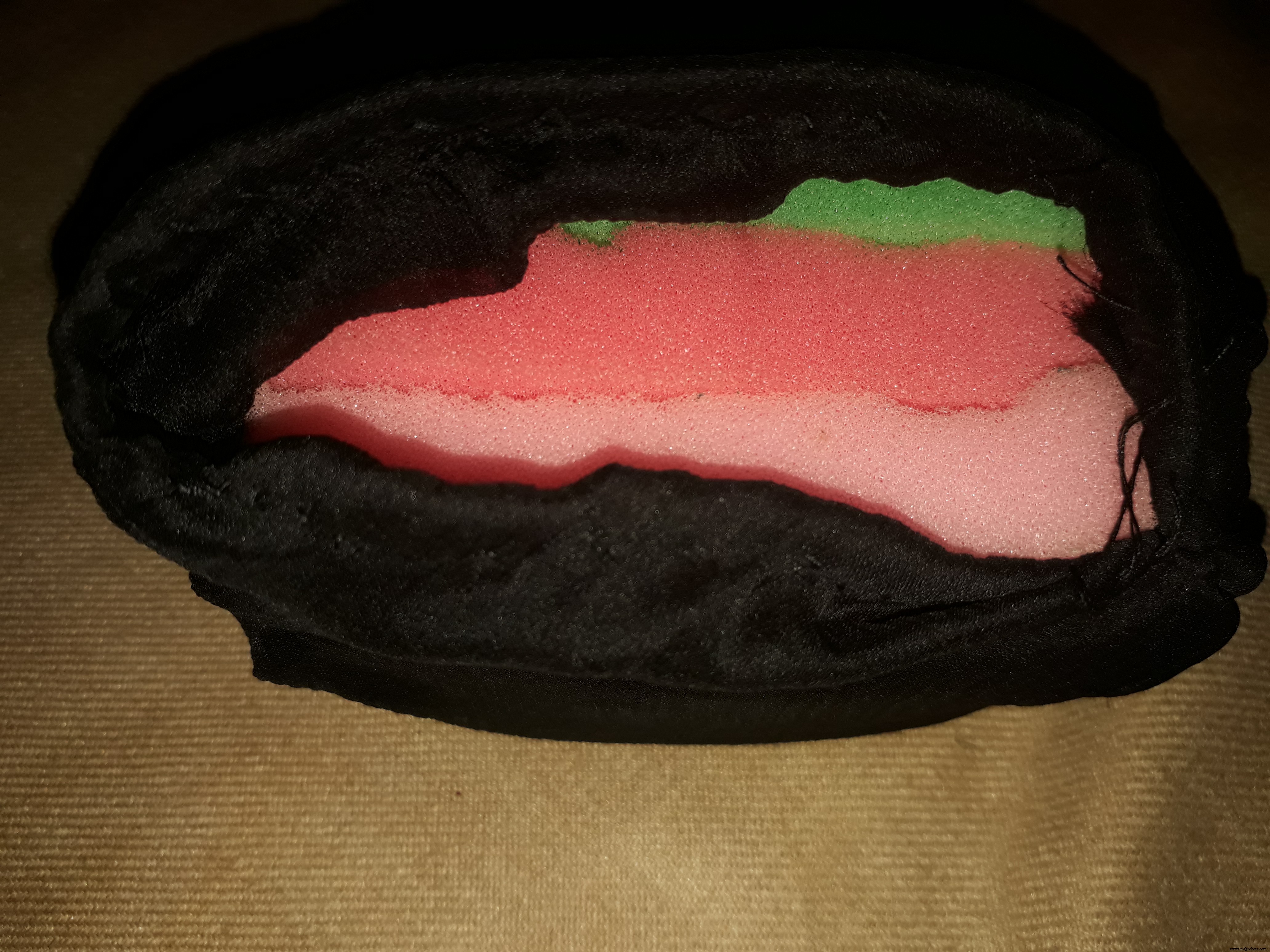

用围栏盖住海绵：

拿一块布，用针和线为海绵做一个围栏。我告诉我妈妈准备一个，她做了一个外壳来盖住电路和海绵。

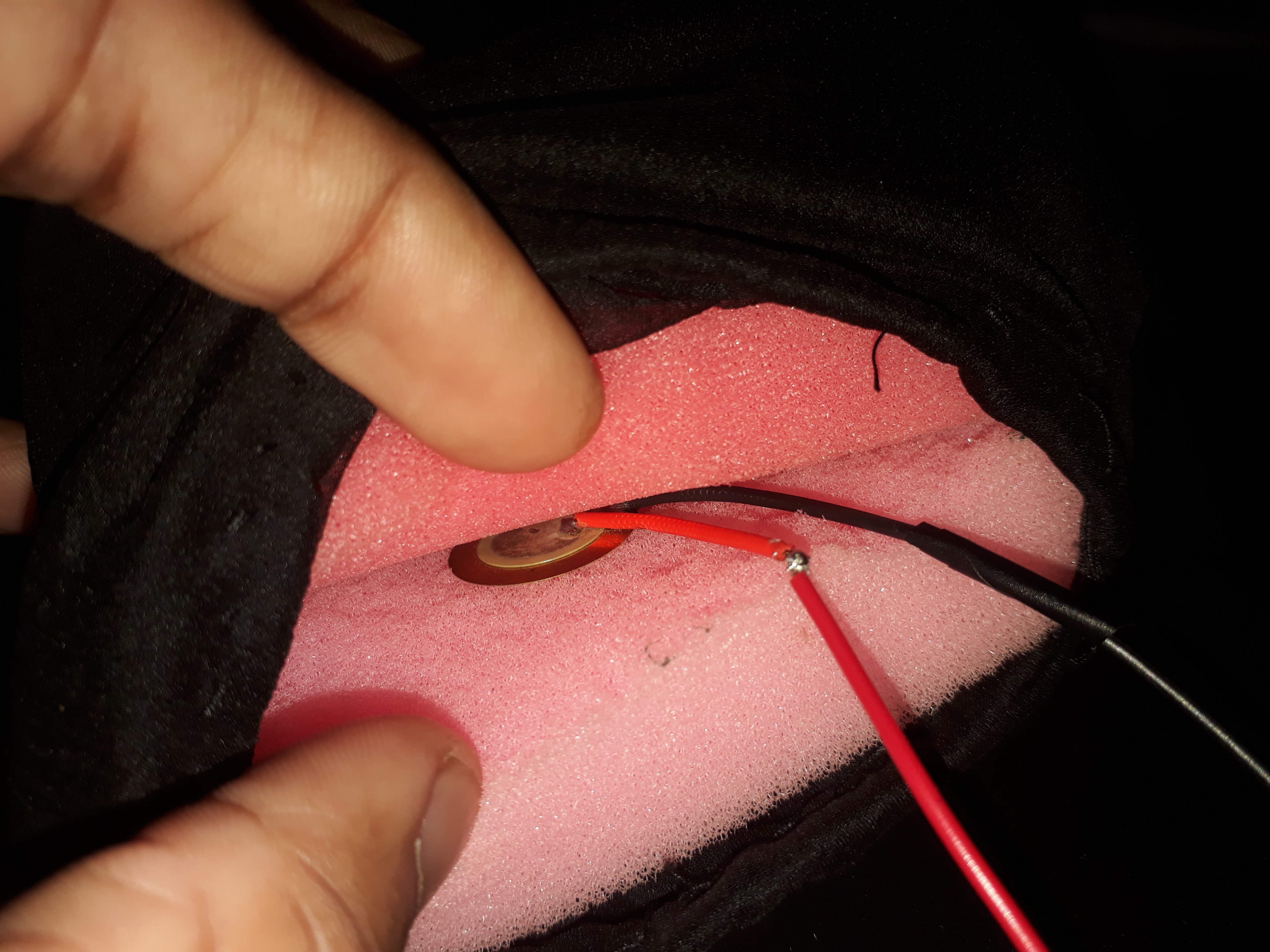

将压电元件插入海绵：

代码：

#include const int KnockSensor =A0; // 压电连接到模拟引脚 0const int threshold =100; // 阈值 // 这些变量会改变：int sensorReading =0; // 存储从传感器读取的值的变量 pinvoid setup() { Keyboard.begin();}void loop() { // 读取传感器并将其存储在变量 sensorReading:sensorReading =analogRead(knockSensor); // 如果传感器读数大于阈值：if (sensorReading>=threshold) {// 自定义关键功能更改下面的 ASCII 值，请参阅 https://www.arduino.cc/en/Reference/ASCIIchart Keyboard.write (32); //空格键的ASCII值为32，delay(150);键盘.releaseAll(); }}

• 按照电路连接并上传代码
• 只需将其连接到计算机的 USB 端口，即可根据程序执行不同的键盘功能。

如果您想执行不同的键盘操作，请不要忘记修改代码。

更改仅以下 修改代码行

Keyboard.write("ASCII 值");

为什么这很酷？想想使用的可能性：

• 游戏快捷方式或控件
• 打开一个常用的应用程序
• 转到常用网站
• Windows 快捷方式，例如保存文档或缩小所有窗口
• 输入您的电子邮件地址或常用字符串
• 输入您的复杂密码
• 工作中的紧急按钮

非常感谢您的阅读，如果您需要更多信息，请随时在评论中提问，我会尽力回答您。

快乐制作！

代码

• customizable_punchable_keyboard_button.ino

customizable_punchable_keyboard_button.inoArduino

#include const int KnockSensor =A0; // 压电连接到模拟引脚 0const int threshold =100; // 阈值 // 这些变量会改变：int sensorReading =0; // 存储从传感器读取的值的变量 pinvoid setup() { Keyboard.begin();}void loop() { // 读取传感器并将其存储在变量 sensorReading 中： sensorReading =analogRead(knockSensor); // 如果传感器读数大于阈值： if (sensorReading>=threshold) { // 自定义关键函数更改下面的 ASCII 值，请参阅 https://www.arduino.cc/en/Reference/ASCIIchart Keyboard.write (32); //空格键的ASCII值为32，delay(150);键盘.releaseAll(); }}

示意图
