视觉的坚持

必要的工具和机器

关于这个项目

视觉暂留是一种视错觉，它适用于我们日常电视工作的一个简单现象。我的第一个 pov 是在六个月前使用 arduino uno 和电机。但是最好有一个小巧便携的设备，可以随身携带，无需任何外部电机或风扇即可看到图像。

这个小型便携式 pov 版本使用 attiny 85 ic，使用 atmega 328 ic 的 arduino uno 的较小变体。 这一次，我制作了 pov 作为礼物送给我妹妹。有很多关于如何制作 pov 的教程，但很多教程都有大量的电线和电机，而且很多时候使用的是 arduino uno 板本身。所以我想， 带有内置电源和开关的无线小型 pov。 通过将内部晶体速度切换到 attiny85 的 1 MHZ，无需任何电机即可更清晰地看到图像。通过适当的相机快门速度控制，可以看到漂亮而清晰的图像。

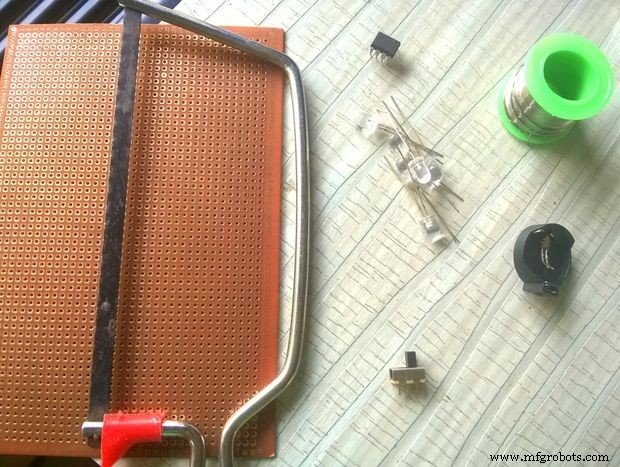

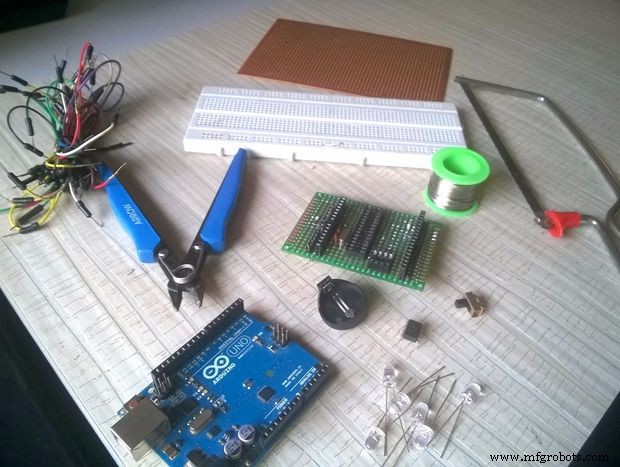

第 1 步：材料和工具

1. Arduino UNO
2. 阿蒂尼 85
3. 5 个任意颜色的 LED
4. 面包板
5. 焊接离子和焊锡丝
6. 刀具
7. 点状印刷电路板
8. 钢锯
9. 滑动开关
10. 8 针 ic 插座
11. 3v cr2032 纽扣电池和支架
12. 跳线

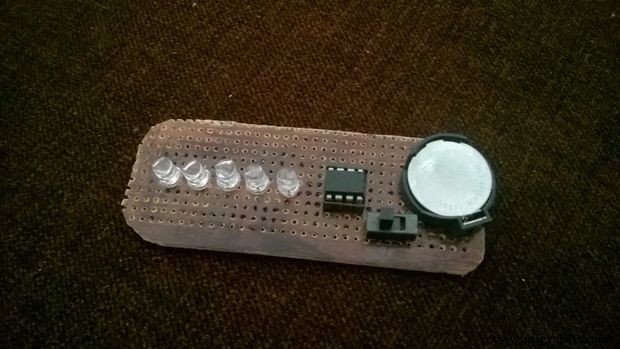

第 2 步：制作电路板

1. 使用钢锯将 Dotted pcb 切成 9 x 3.5 cm
2. 将 LED 焊接到板上，然后使用切割机切掉多余的 LED 脚。
3. 如图所示将8pin ic插座焊接在板上
4. 将所有 LED 的地线连接到 85 针脚 4
5. 按照电路图图片所示连接其余电路。确保使用焊桥技术，因为整个电路板应该没有电线。
6. 使用万用表检查所有连接以检查两条走线是否没有短路。
7. 清洁印刷电路板，现在我们将焊接开关和电池座
8. 将纽扣电池放入支架中，用万用表检查哪个引脚是正负极
9. 焊接电池座和滑动开关的引脚，如图所示
10. 将ic插座的8pin连接到滑动开关中间的pin上，slider will的第一个pin连接到电池座的正极
11. 现在追踪gnd连接
12. 检查每个连接是否短路，使用去焊泵并重做走线。

感谢 Hemal Chevli 分享 pov 的 pcb 版本

https://github.com/hemalchevli/POV

第 3 步：为 Attiny 编程

步骤1。在arduino ide中安装ATtiny支持

• 在 Arduino 软件中打开首选项对话框。
• 在对话框底部附近找到“Additional Boards Manager URLs”字段

• 将以下 URL 粘贴到该字段中（使用逗号将其与您已添加的任何 URL 分开） https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json

  package_damellis_attiny_index.json
• 单击“确定”按钮保存更新的首选项。
• 在“工具> 板”菜单中打开板管理器。
• 滚动到列表底部；您应该会看到“ATtiny”条目。
• 点击 ATtiny 条目。应该会出现一个安装按钮。单击安装按钮。

• “已安装”一词现在应该出现在 ATtiny 条目的标题旁边。

• 关闭板管理器。您现在应该在“工具> 板”菜单中看到 ATtiny 的条目。

步骤 2. 将示例中的 Arduino isp 草图上传到 arduino uno

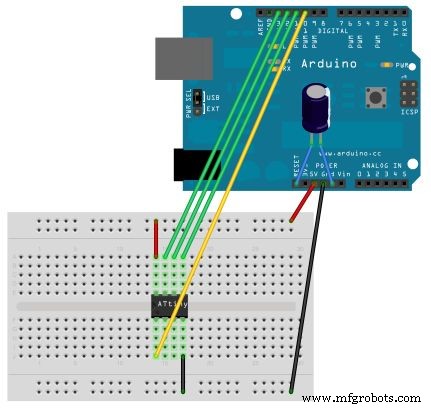

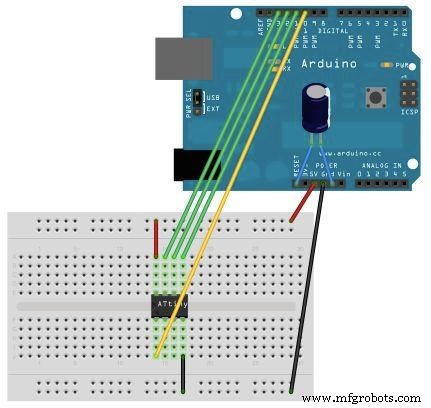

步骤 3. 将 ATTINY 85 的以下引脚连接到 arduino uno

ATTINY 85 ----- Arduino Uno

pin5(MOSI) ----- D 11

pin6(MISO) ------ D 12

pin7(SCK) ------ D 13

pin8(VCC) ------ 5V

pin4(gnd) ------ GND

pin1(reset) ------- D10

我做了一个屏蔽来做这个连接，还在屏蔽上添加了 atmega 328 支持，屏蔽直接放在 arduino uno 上，你可以在没有任何电线和面包板的情况下进行编程。

步骤 4. 转到 Tools 并将程序员从 avrisp mkll 更改为 Arduino as ISP

第五步，将板子换成aTtiny，选择aTtiny 85芯片，设置内部时钟为1mhz

步骤6.使用shift+upload上传pov程序，上传成功。

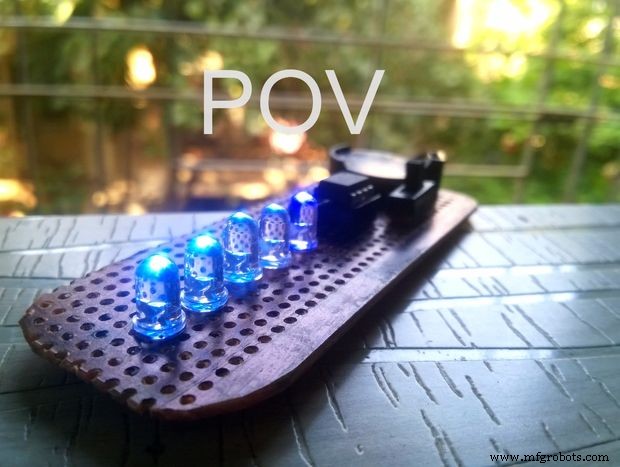

第 4 步：完成！！

取出相机开始点击照片。调整快门速度以获得完美照片。

pov 的制作不到 4 美元，这是非常便宜的礼物，您可以送给任何所爱的人。小巧且可以随身携带。

代码

Github

示意图
