Arduino PowerPoint 指针

关于这个项目

上次我必须做 PowerPoint 演示时，一直手拿鼠标非常令人沮丧，这个功能的设计并不简单。

随着一个名为“Arduino 简介”的新演示即将到来，我想，展示 Arduino 板的一些功能的最佳方式是什么，然后用它构建一个快速的 Power Point 演示工具。

弹出的第一个想法是，“为什么不使用电视遥控器？”设计为比鼠标更符合人体工程学的位置（在这种情况下）。

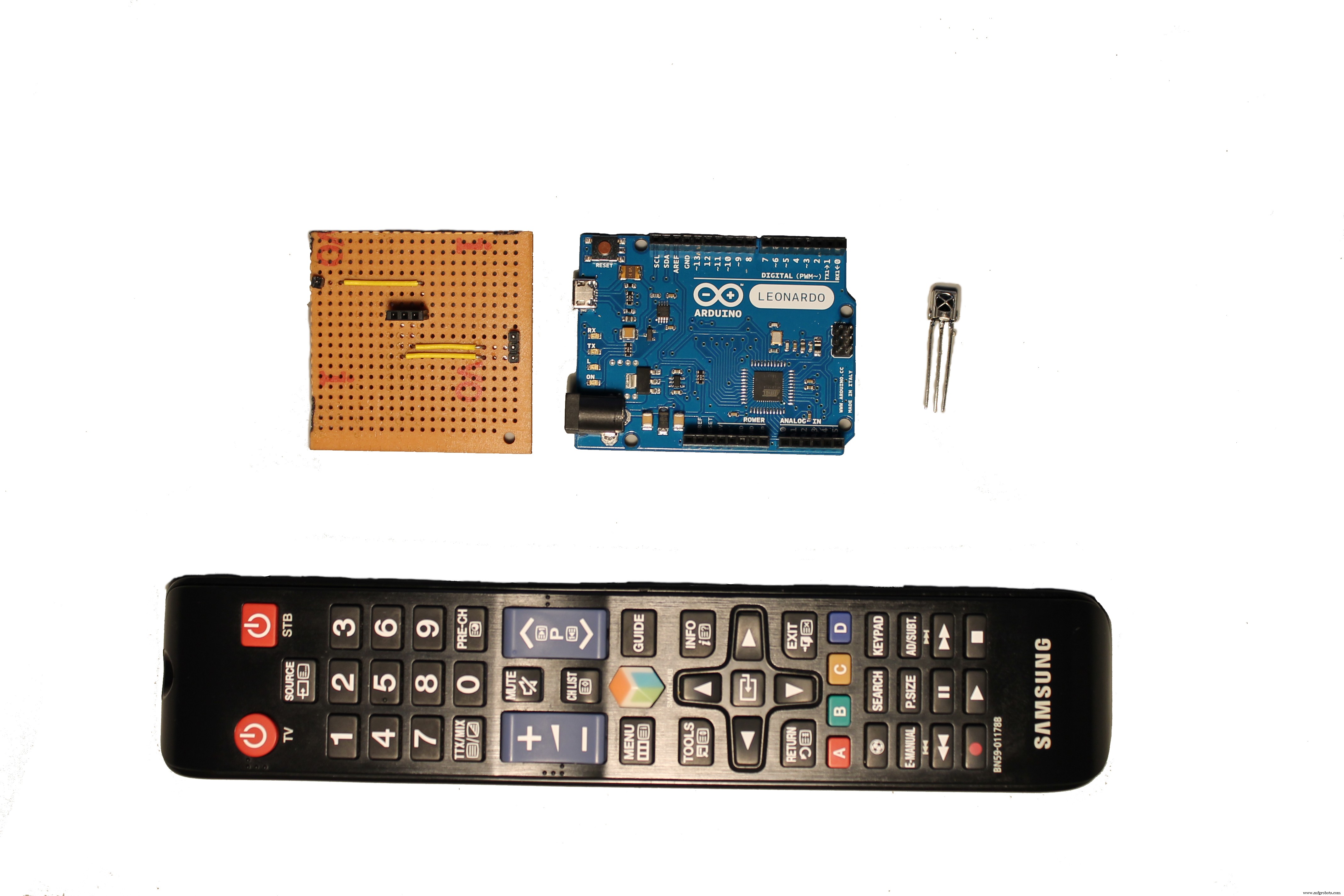

组件

对于这个项目，你需要：

1x 电视遥控器

1x Arduino Leonardo（也可以使用 UNO，但需要进行一些修改）

1x IR 传感器（我的是 VS1838B）

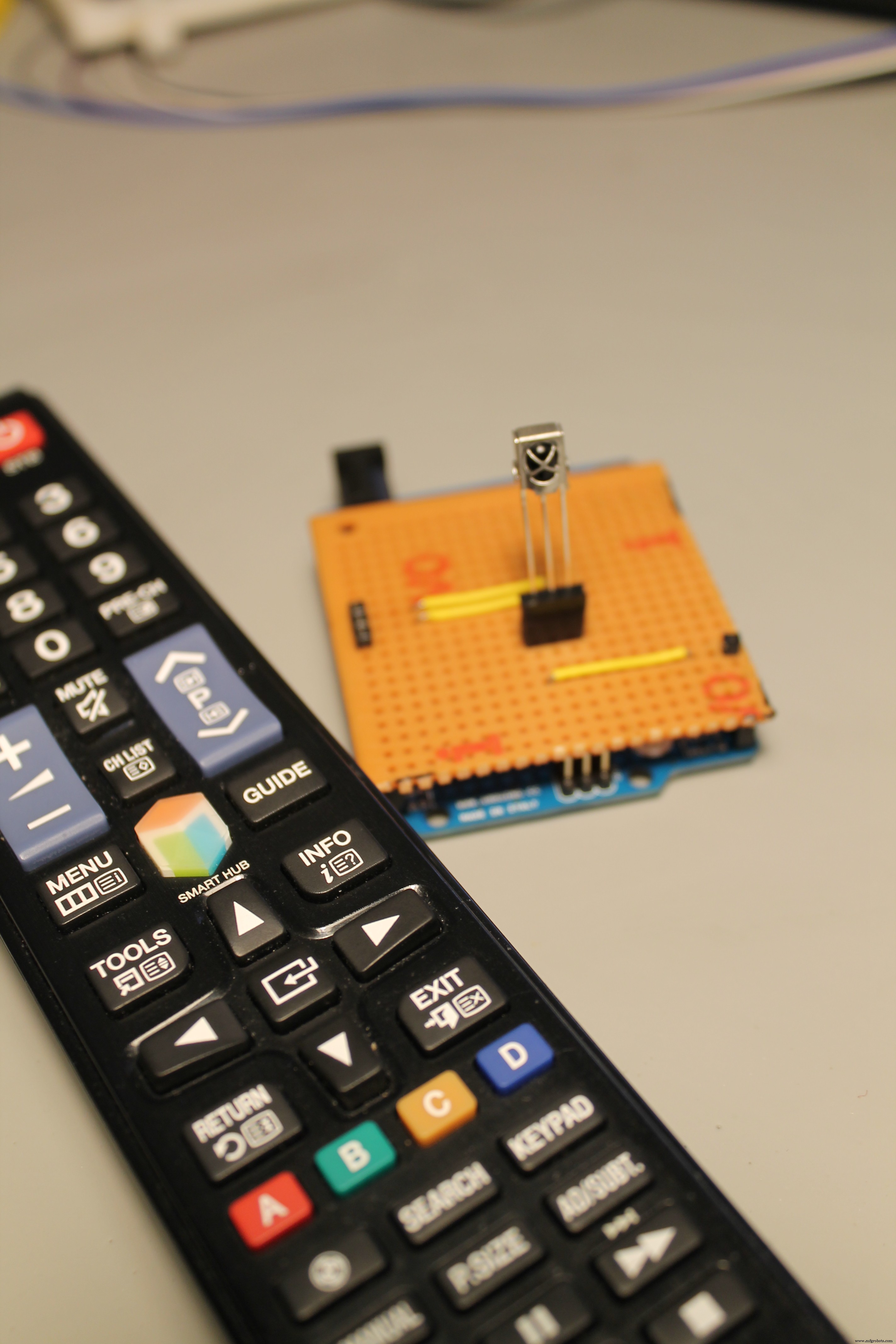

可选 - 我使用穿孔板构建了一个非常简单的屏蔽

连接组件

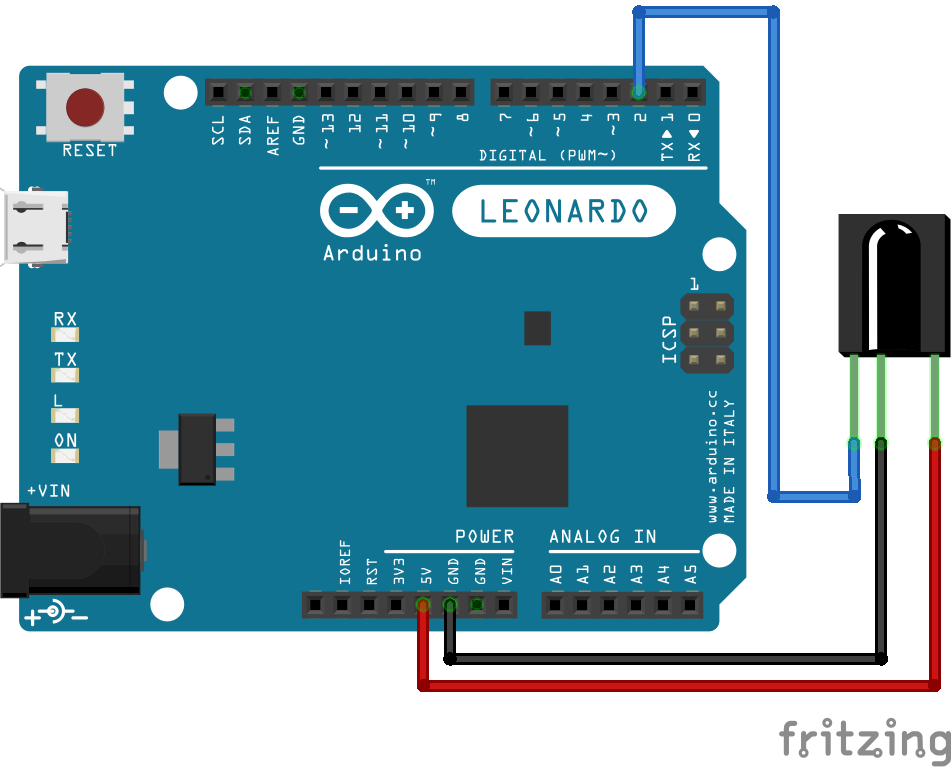

连接图很简单，简单的将传感器的GND连接到Arduino的GND引脚，传感器的5V连接到Arduino的5V引脚，将传感器的Data引脚连接到Arduino的Digital Pin 2。

代码

代码部分分为两个步骤。在第一个中，您需要从电视遥控器读取要使用的键。为此，您将能够解码从遥控器发出的红外信号。

第二部分，我们将利用第一步的信息，将按键分配给新的功能，作为PowerPointer的指针。

首先下载 IRremote Arduino 库并将其安装在正确的文件夹中。您可以从那里下载。

不要忘记遵循github页面中推荐的安装过程。

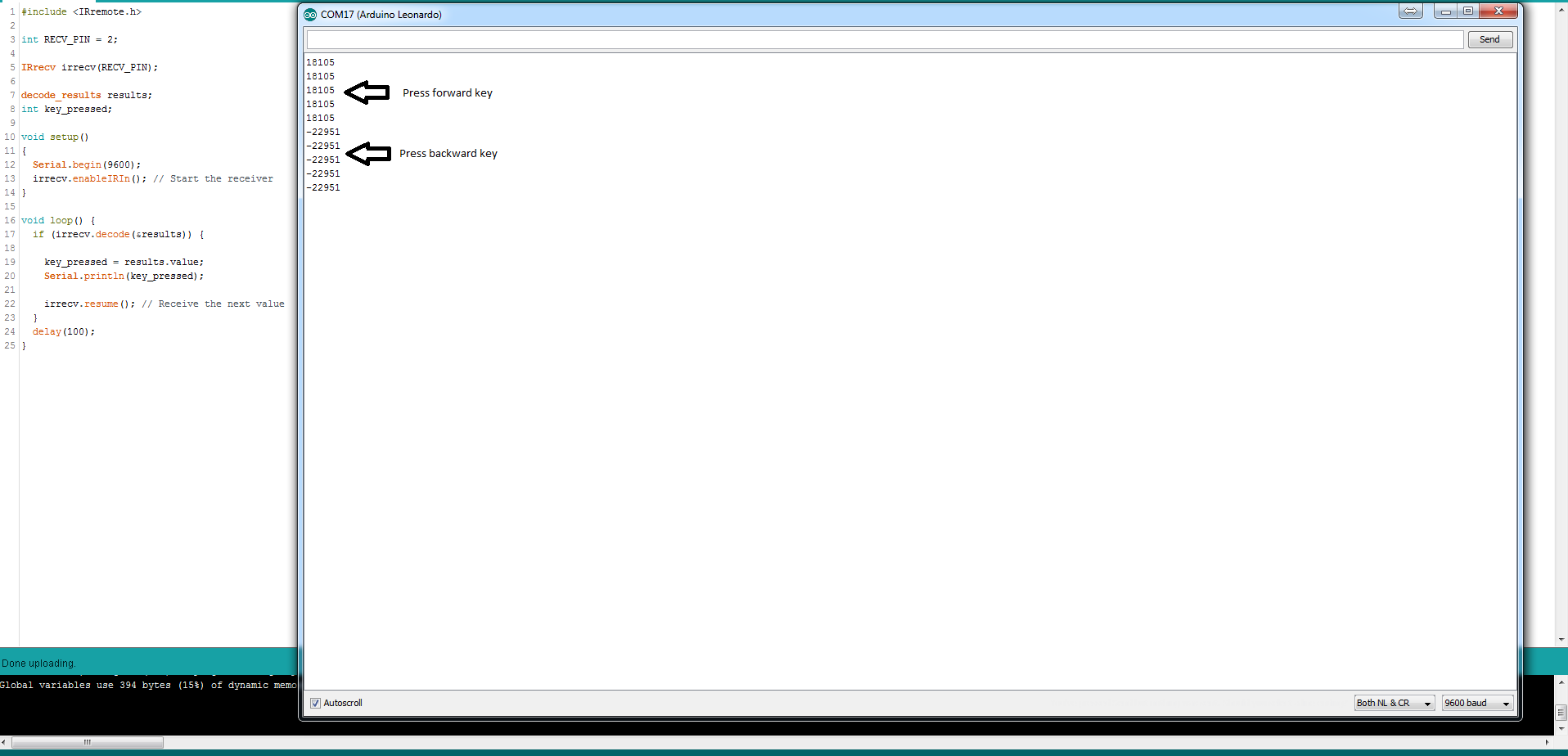

第一步，将代码 1 上传到您的 Arduino。打开串口监视器窗口，如果一切正常，你应该每次按电视遥控器上的键开始不同的数字。

存储与您要使用的键对应的数字。就我而言，我使用了电视遥控器中的中央前进和后退键。

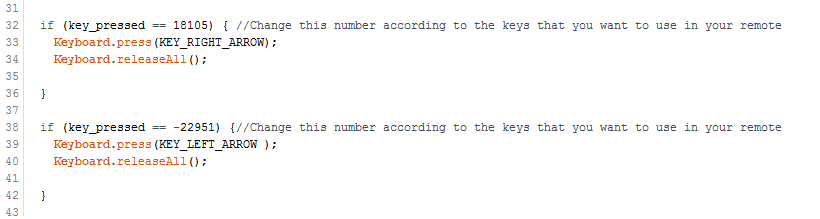

替换代码 2 中“If”结构中的我的数字并上传。

如果您使用的是 Arduino Leonardo，则在上传后，每次您按下选定的电视遥控器键时，它们都会充当键盘上的前进和后退箭头。

在 PowerPoint 上

现在打开您的演示文稿，如果您处于“幻灯片模式”，则每次您从电视遥控器按之前选择的键时，幻灯片都会前后变化。

其他Arduino板

如果您使用其他 Arduino 板，我认为也可以构建此项目，但需要进行一些更改。

最大的不同是 Atmega8U2 或等效芯片，负责 ATmega328 和计算机之间的通信，需要刷机。我没有必要这样做，因为使用 Arduino Leonardo，零和 DUE 在定义并连接到您的计算机时显示为本地键盘或鼠标。

在forum.arduino.cc 中有一些关于这个主题的支持。

如果您进行此更改，请告诉我或在此项目页面中发布此信息，以便其他用户也能收到通知 :)

正常情况下，如果您发现任何错误，或者您有任何建议/改进或问题，请写信给我。

感谢阅读。

代码

• PPT_Pointer_Code_2.ino
• PPT_Pointer_Code_1.ino

PPT_Pointer_Code_2.inoArduino

#include #include "Keyboard.h"int RECV_PIN =2;IRrecvirrecv(RECV_PIN);decode_results results;int key_pressed;int last_key_pressed;void setup(){ Serial.begin(9600); ircv.enableIRIn(); // 启动接收器 Keyboard.begin();}void loop() {//Stuff 读取电视遥控器 if (irrecv.decode(&results)) { key_pressed =results.value; Serial.println(key_pressed);简历.resume(); // 接收下一个值 } if (key_pressed ==last_key_pressed) key_pressed =0; //我只想检查一次，按下了什么键 if (key_pressed ==18105) { //根据您要在远程键盘中使用的键更改此数字。press(KEY_RIGHT_ARROW);键盘.releaseAll(); } if (key_pressed ==-22951) {//根据您要在远程键盘中使用的键更改此数字。press(KEY_LEFT_ARROW);键盘.releaseAll(); } last_key_pressed =key_pressed;}

PPT_Pointer_Code_1.inoArduino

#include int RECV_PIN =2;IRrecvirrecv(RECV_PIN);decode_results results;int key_pressed;void setup(){Serial.begin(9600); ircv.enableIRIn(); // 启动接收器}void loop() { if (irrecv.decode(&results)) { key_pressed =results.value; Serial.println(key_pressed);简历.resume(); // 接收下一个值 } delay(100);}

示意图
