基于物联网的水质传感器

必要的工具和机器

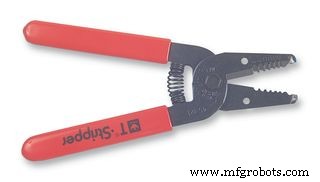

剥线器和切割器，26-14 AWG 实心和绞合线

应用和在线服务

	Arduino IDE
	Ardutooth

关于这个项目

水是我们日常生活中必不可少的资源。因此，我们必须确保它具有良好的使用质量。

什么是 TDS？

TDS 代表总溶解固体。顾名思义，它为我们提供了溶解在一定量水中的固体数量，单位为 ppm（百万分之一）。 TDS 是根据电导率 [S/m] 计算的。电导率越高，TDS 值越高。以下是不同类型水的 TDS 值列表：

• 纯净水：80-150

• 自来水：250-350

• 地下水：500-1000

• 海水：约 30000

根据WHO（世界卫生组织）的建议，饮用水的适宜TDS在300以下。但是，TDS低于100的水不能饮用，因为它缺乏必需的矿物质。超过 300 的水被认为太“硬”，因为它含有比需要的更多的矿物质。

通常，我们使用 TDS 笔来测量水的 TDS。但是，我们无法将笔与 Arduino 集成。因此，有可以与 Arduino 集成的特殊 TDS 仪表可用。但是，我决定不使用 TDS 笔来做这个项目。

电路

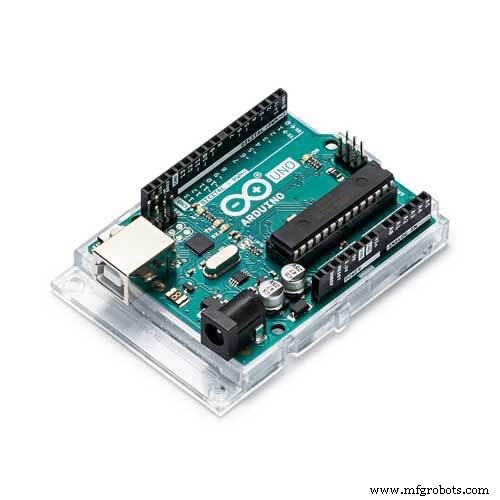

阿杜诺

• 将 Arduino 的 5V 连接到面包板的一个电源轨

• 将 Arduino 的接地连接到面包板的另一个电源轨

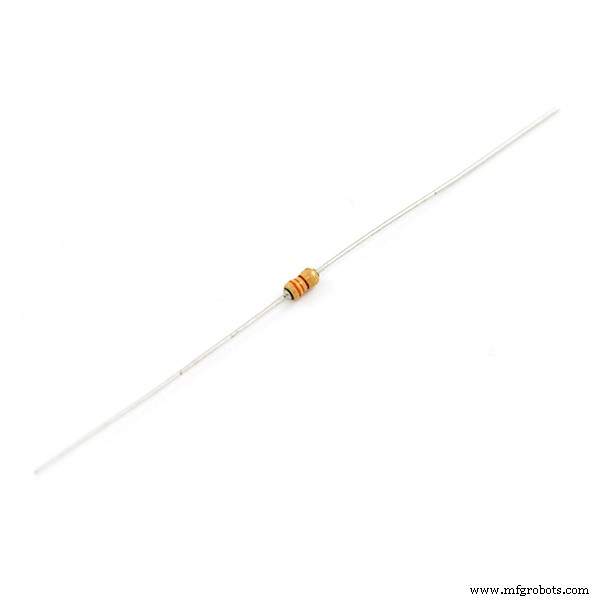

• 将 1k 欧姆电阻的一端接地，另一端连接面包板。将 Arduino 上的模拟引脚 A0 连接到电阻器。最后，将一根电线连接到电阻器，将另一根电线连接到 5V。将这些电线的自由端连接到鳄鱼夹上。

液晶显示 显示

• 将 VSS 引脚连接到接地轨

• 将 VDD 引脚连接到 5V 电源轨

• 将 V0 连接到电位器的中心引脚

• 将电位器的两端连接到 5V 和地

• 将 RS 引脚连接到 Arduino 引脚 7

• 将 R/W 引脚连接到接地轨

• 将 E 引脚连接到 Arduino 引脚 8

• 将 D4 连接到 Arduino 引脚 10

• 将 D5 连接到 Arduino 引脚 11

• 将 D6 连接到 Arduino 引脚 12

• 将 D7 连接到 Arduino 引脚 13

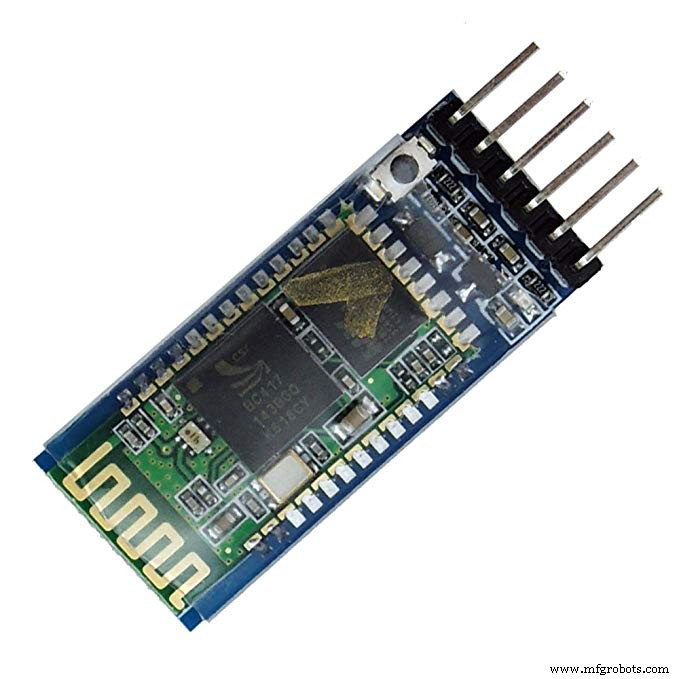

HC-05 蓝牙模块

• 将 VCC 引脚连接到 5V 电源轨

• 将 GND 引脚接地

• 将 TX 引脚连接到 Arduino 引脚 3（用作 RX）

• 将 RX 引脚连接到 Arduino 引脚 2（用作 TX）

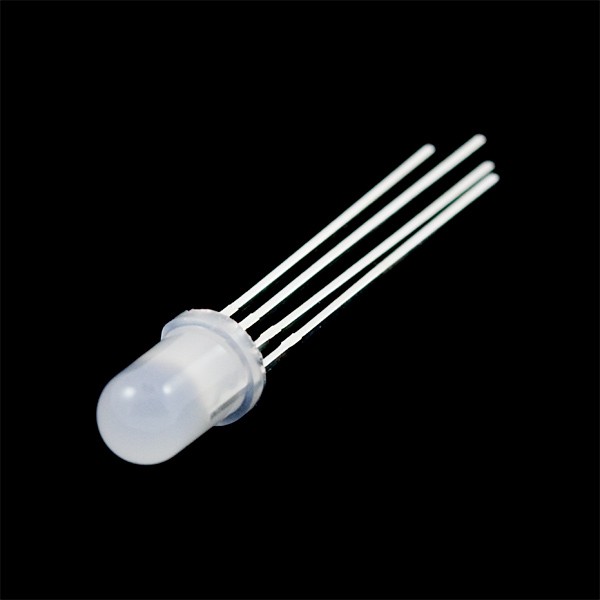

RGB LED

• 将公共阴极（最长引脚）接地

• 通过 330 欧姆电阻将红色引脚（阴极引脚右侧）连接到 Arduino 上的 PWM 引脚 9

• 通过 330 欧姆电阻将绿色引脚（阴极引脚左侧）连接到 Arduino 上的 PWM 引脚 6

• 通过 330 欧姆电阻将蓝色引脚（最左侧）连接到 Arduino 上的 PWM 引脚 5

自由线间电阻计算推导

我们将使用欧姆定律，该定律指出通过电阻为 R 的电阻器的电压 [V] 与流经该电阻器的电流 [I] 成正比。换句话说，V =IR

尽管在 2 个电阻器 [R₁ - 1000 欧姆和 R₂ - 自由线之间] 与 Arduino 上的模拟引脚 A0 之间有一条线连接，但该线的电阻可以忽略不计，因此，我们可以说最小的电流流过电线。所以，R₁和R₂是串联的。

所以，我们可以说 V₁ =IR₁ 和 V₂ =IR₂ .

因此，我们可以说V₂/V₁=IR₂/IR₁ =R₂/R₁

.但是，我们不知道 V₂。

我们知道，在电阻的串联组合中，V₁+V₂ =V ，其中 V =5 伏。由此，我们可以得到 V₂ =5-V₁

最后，将我们得到的值替换为 V₂ V₂/V₁ =R₂/R₁ ，我们可以定义一个变量缓冲区为5-V₁/V₁ , 而不是 V₂/V₁ .

最后，我们可以说R₂ =buffer * R₁ .

工作

我们将计算被测水的电阻，并从中获得电阻率。为此，我们必须考虑容器的长度和横截面积。

R =r L/A=> r =R A/L

从电阻率，我们可以得到电导率

c =1/r

最后从电导率得到TDS

TDS =c*7000

图书馆

• 液晶库：https://www.arduinolibraries.info/libraries/liquid-crystal

• 软件序列库：https://pdfpunk.weebly.com/softwareserial-library-download.html

您可以下载这些库并将它们添加到您的 Arduino IDE，或者您可以转到工具 -> 管理库 -> 搜索您要下载的库

代码

• 水质监测代码

水质监测代码Arduino

//include libraries#include #include //对于蓝牙 - 创建一个名为 BTserial 的对象，RX 引脚为 3，TX 引脚为 2SoftwareSerial BTserial(3,2); // 接收 | TX//我们所有变量的声明float read;int pin =A0;float vOut =0;//电压降2个点float vIn =5;float R1 =1000;float R2 =0;float buffer =0;float TDS;float R =0;//两线间电阻float r =0;//电阻率float L =0.06;//线间距离mdouble A =0.000154;//线横截面积m^2float C =0;//以S/mfloat为单位的电导率Cm =0;//以mS/cmint为单位的电导率rPin =9;int bPin =5;int gPin =6;int rVal =255;int bVal =255;int gVal =255;//我们将使用这个公式得到使用欧姆定律后的电阻率 -> R =r L/A => r =RA/L//creating lcd object from Liquid Crystal libraryLiquidCrystal lcd(7,8,10,11,12,13 );void setup() { //初始化BT串口和串口监视器Serial.begin(9600); BTserial.begin(9600); //初始化lcd lcd.begin(16, 2); //设置rgb LED引脚（在Arduino上都是pwm引脚）作为输出pinMode(rPin,OUTPUT); pinMode(bPin,OUTPUT); pinMode(gPin,OUTPUT); pinMode(pin,INPUT); //打印停滞消息到 LCD lcd.print("Conductivity:");}void loop() { reading =analogRead(A0); vOut =读数*5/1023； Serial.println(reads);// Serial.println(vOut);缓冲区 =(vIn/vOut)-1; R2 =R1*缓冲器； Serial.println(R2);延迟（500）； //将电压转换为电阻//应用上述公式r =R2*A/L;//R=rL/A //将电阻率转换为导电率C =1/r;厘米 =C*10； //以mS/cm为单位的电导率转换为TDS TDS =Cm *700; //设置LCD光标到下一行lcd.setCursor(0,1); lcd.println(C); //根据模拟读数在rgb LED上显示相应的颜色 if(reads <600 ) { if (reads <=300){ setColor( 255, 0, 255 ); } if (reads> 200){ setColor( 200, 0, 255 ); } } else{ if( read <=900 ) { setColor( 0, 0, 255 ); } if( read> 700 ) { setColor( 0, 255, 255 ); } }//通过bluetoothBTserial.print(C);BTserial.print(",");BTserial.print(TDS);BTserial.print(";");delay(500);发送数据到手机上的Ardutooth app }void setColor(int red, int green, int blue){analogWrite(rPin, 255 - red);模拟写入（gPin，255 - 绿色）；模拟写入（bPin，255 - 蓝色）； }
