基于Arduino UNO的智能红外感应水龙头控制系统——高效节水环保

项目概述

本项目旨在解决日常生活中的水资源浪费问题，设计了一套基于Arduino UNO和红外传感器的自动水龙头控制系统。当检测到手部靠近时自动出水，离开自动停止，实现智能节水控制。

核心组件与物料清单

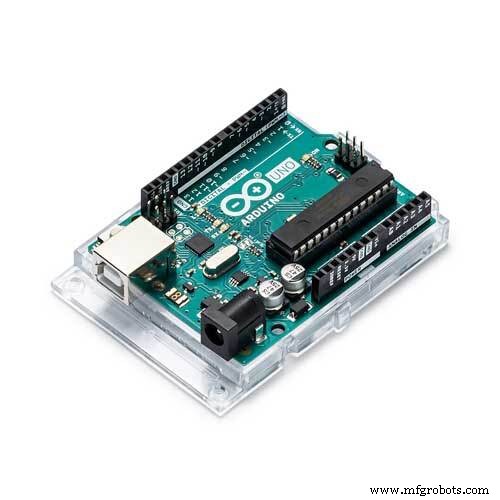

Arduino UNO ×1 - 主控制板
Texas Instruments L293D 双H桥驱动芯片 ×1 - 用于驱动电机/电磁阀

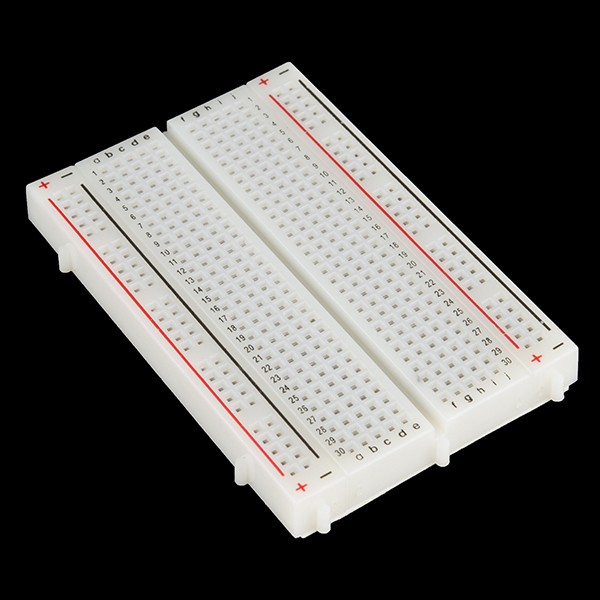

面包板 ×1 - 电路原型搭建

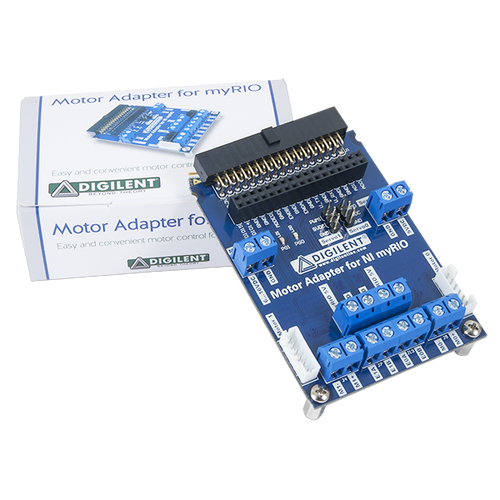

Digilent 电机适配器 ×1 - 连接电机与控制板

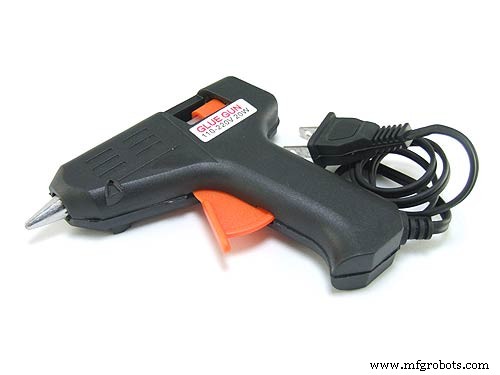

热熔胶枪 ×1 - 固定组件用

硬件连接说明

红外传感器连接至Arduino数字引脚3，伺服电机/电磁阀驱动电路连接至引脚9。L293D驱动芯片负责控制水阀的开合动作。整个电路搭建在面包板上，便于调试和修改。

工作原理

系统通过红外传感器实时监测水龙头下方区域。当检测到物体（如手部）进入感应范围时，传感器输出高电平信号，Arduino控制伺服电机旋转90度或驱动电磁阀开启水流；当物体离开，传感器恢复低电平，控制器关闭水阀。这种非接触式操作既卫生又节水。

核心代码逻辑

#include <Servo.h>
const int sensorPin = 3;      // 红外传感器引脚
const int servoPin = 9;       // 伺服电机控制引脚
Servo waterValve;             // 创建伺服对象

void setup() {
  pinMode(sensorPin, INPUT);
  waterValve.attach(servoPin);
  waterValve.write(0);        // 初始关闭状态
}

void loop() {
  int sensorState = digitalRead(sensorPin);
  if (sensorState == HIGH) {
    waterValve.write(90);     // 开启水阀（90度位置）
  } else {
    waterValve.write(0);      // 关闭水阀（0度位置）
  }
  delay(100);                 // 防抖延时
}

项目优势与应用场景

节水高效：消除长时间开启水龙头造成的浪费
卫生无接触：避免交叉感染，适合公共卫生间、医院、厨房
低成本易维护：使用通用Arduino组件，代码开源可定制
扩展性强：可添加流量监测、用水统计、远程控制等功能

改进建议

实际部署时建议：1) 添加防水外壳保护电路；2) 使用电磁阀替代伺服电机提高可靠性；3) 增加电池供电模块实现无线安装；4) 优化感应距离和灵敏度适应不同场景。
