工程制图基础知识

在工业设计的广义概念中，工程制图或技术制图是设计师从事实物制作的必备技能。

工程图纸使用标准化的语言和符号来准确和直观地传达制造产品或零件所需的所有信息。这使得图纸易于理解，个人解释的可能性很小。

什么是工程图？

工程图又称机械图、制造图纸、图纸等，是以平面图的形式表达零件的形状、结构、尺寸、公差、精度等要求的技术图纸。它有助于定义工程组件的需求并传达设计概念。

图纸可作为起点，创建更全面的制造图纸、制造蓝图、机械图纸、尺寸图等。有关绘图的详细信息，例如谁绘制了它以及谁批准了它，都包含在标题栏或信息框中。主要包括绘制实际部件（如机器）及其精确尺寸，并使用点、线、弧等实体。适当调整尺寸的比例，以适当地贴合图纸的轮廓。

为什么要使用工程图？

各个零件的图纸提供了零件结构、尺寸、公差和其他要求的直观表示。在制造业中，常以单件图纸作为加工单元。

工程师可以使用装配图来展示由多个零件组装而成的机器/设备，以实现某种功能。装配图常用于验证单个零件的实际生产是否满足装配要求。

如前所述，此类技术图纸包含制造零件或焊接和构建组件的所有信息。这些信息包括尺寸、零件名称和编号等。因此，制造工程师一旦获得图纸就可以毫不犹豫地开始生产过程。

工程图的基本组成

标题 阻止

首先阅读图纸右下角的标题栏。还有其他类似的信息块，但标题块用作绘图应该知道的上下文。

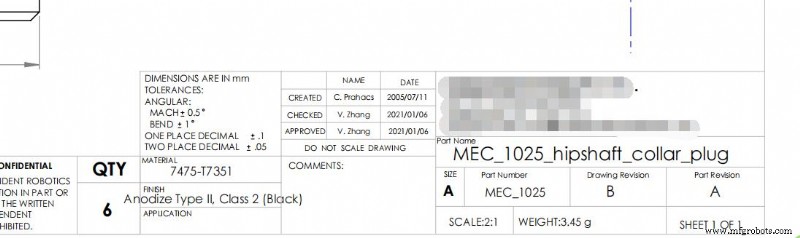

工程图块中的文档标题位于页面的右下角。也称为信息块，它包括零件名称、零件工作人员姓名（设计、检验和批准）、公司名称、图纸编号等相关信息。

此外，它还包括技术细节，例如测量单位、投影角度、表面光洁度标准、比例和结构材料。标题栏用于更好地理解技术图纸的各个部分。

不同类型的 画线

并非工程图纸上的每条线都是平等的。不同的选项可以显示零件的可见和隐藏边缘、中心线等。

连续线

线描或连续线是最常见的，也称为线描。它是对象物理边界的直观表示。换句话说，使用连续的线来绘制真实的对象。使用不同的线条粗细；外轮廓线较粗，内轮廓线较细。

隐藏线

肉眼看不到的线条可以揭示设计中隐藏的信息。车削零件内部台阶的长度可以使用隐藏线代替剖面图或剖面图。

图纸上的中心线或网格线

您可以使用中心线显示带有孔和对称特征的零件。对称性减少了绘图中的维度数量，使其更具视觉吸引力，更易于读者理解。

尺寸线

延长线标注了正在测量的内容。尺寸线在延长线和测量线的顶部（或内部，如下图）之间有两个箭头。

折断视图线

当视图被中断时，会出现中断线。如果您有一个长 3000 毫米、宽 10 毫米且具有对称特性的零件，则使用拆分器可以提供所有信息，而不会占用太多空间。

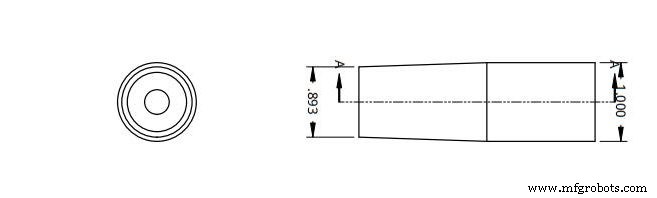

切割平面线

使用剪裁视图时，剪裁平面线显示剪裁的轨迹。在下图中，您可以看到 A-A 切割线将两种类型的孔都带入视野。

视图类型

因此，让我们仔细看看制造图纸中经常出现的不同类型的视图。每个都有特定的目的。请记住，添加视图应该遵循与标注相同的逻辑——包括尽可能少和尽可能多的必要。

正交视图

正交视图是绘图内容的核心。 3D 对象的 2D 表示称为正交视图或正交投影。

因此，2D 视图必须提供零件生产所需的所有信息。这种表示避免了任何长度失真。

作为传达所有必要信息的最常用方法，多视图绘图通常由三个视图组成：

前视图

顶视图

侧视图

可以想象，显示所有信息需要一些额外的视图。少即是多。

等轴测视图

下图是等轴测视图的示例。等轴测图描绘了三维物体。所有垂直线保持垂直，平行线与前视图呈 30 度角。

垂直线和平行线是它们的真实长度。这意味着，例如，您可以使用尺子和图纸的缩放比例直接从纸质图纸中轻松测量长度。这同样不适用于有角度的线。

了解等轴测视图和透视视图之间的区别很重要。工程师忠于尺寸而不是视觉错觉。

局部视图

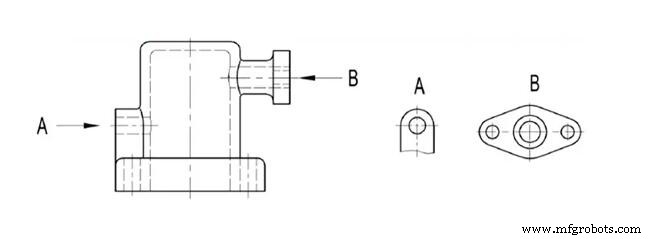

局部视图是通过将对象的一部分投影到基础投影平面上获得的视图。用字母箭头标明要表达的部分和投影方向，并标明视图的名称。局部视图可以以基本视图的形式配置，也可以以配置的形式配置并标记到视图中。

详细视图

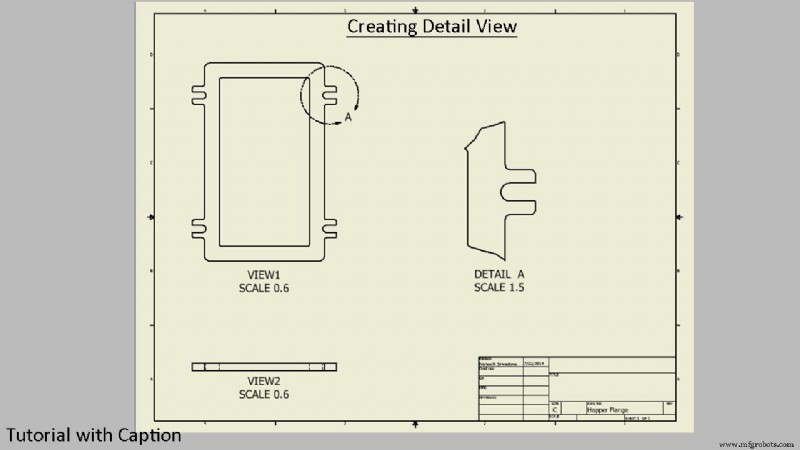

详细视图为我们提供了大视图中选定部分的特写。如果一个非常大的零件在一个小区域中包含许多重要的尺寸，这将特别有用。使用详细视图可以提高这些测量值的可读性。

辅助视图

辅助视图是非水平或非垂直平面的正交视图。它有助于在不变形的情况下渲染倾斜表面。

装配图

许多工程师的图纸错误地试图在装配图中包含有关每个单独零件的所有信息。为避免这种情况，请记住这些图纸在创建过程中的用途——它们必须使组装变得容易。

分解图、剖面图、编号零件、一般尺寸、切口、详细视图（或特写）都是您可以用来实现此目的的工具。

应该清楚每个部件的位置以及连接方式——是否需要焊接、螺栓连接、铆接或其他方式。物料清单可以提供帮助，因此请确保其中提供的零件编号、名称和数量信息正确。

结论

工程图纸仍然是工程师工作的重要组成部分，而工程图纸是交流想法和意见的最佳方式之一。制作它们大约需要设计工程师 20% 的工作时间。

设计师和工程师清晰地映射零件特征并通过图纸传达重要信息，以帮助供应商准确捕捉关键信息、了解设计意图并开发加工解决方案。
