焊接符号完全指南：图表、图例与关键细节

常用焊接符号及其含义

焊接符号使设计师能向焊工清晰传达焊接详细信息。符号可包含：长度、熔深、加强高度、坡口类型/尺寸、位置、工艺、填充金属、强度、焊道数、焊缝形状、表面修整等——这些信息通常汇总于焊接装配图中。

焊接符号是焊工的速记语言，节省时效、保证理解准确。美国焊接学会(AWS)已标准化焊接符号，本章复现常用符号。更多细节及手工/自动焊应用，请参阅ANSI/AWS A2.4《焊接、钎焊和无损检测标准符号》。

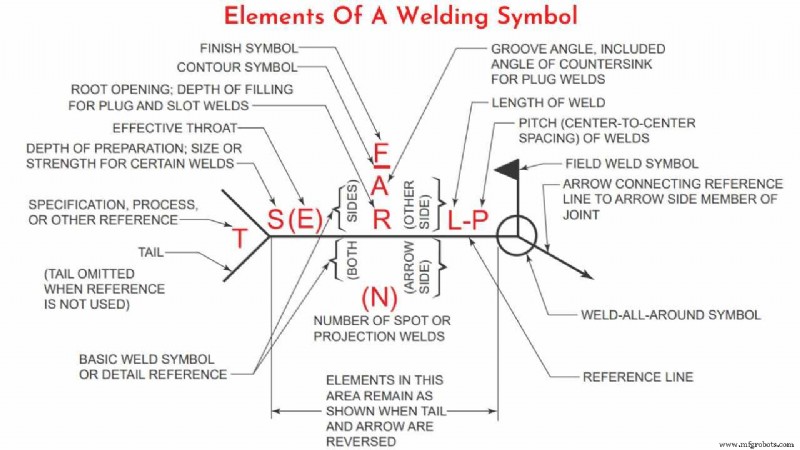

焊接符号的构成要素

基准线（水平线）是所有符号的锚点，焊接指令沿基准线排布。引线连接基准线与待焊接头。引线可从基准线任意端伸出，指向任意方向。

接头常有两面，引线指向一侧称为箭头侧，其焊接按基准线下方指令；另一侧称非箭头侧，按基准线上方指令。此规则与引线方向无关。

引线与基准线交点处的旗标表示现场施工焊（安装期间焊接）；无旗标为车间焊。旧图纸中实心黑圆圈亦表示现场焊。交点处空心圆圈表示环缝焊（绕整个接头）。

尾部用于补充信息：焊接工艺、电极、详图引用等无专用位置的辅助说明。

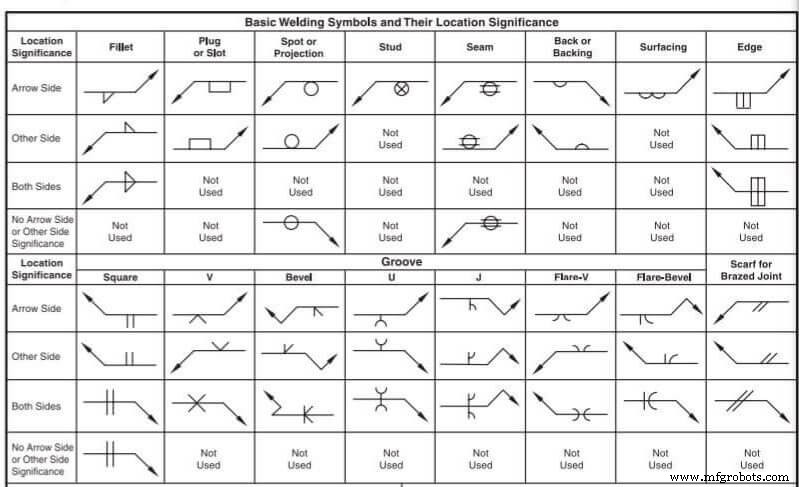

基本焊接符号图表

焊接符号指示：焊接工艺、局部/环向、车间/现场、焊缝轮廓。基本符号（电弧/气焊、电阻焊、钎焊、锻焊、热焊、感应焊、流焊符号）汇总如下图。

焊缝位置标注

焊接符号标注于基准线基部。所有基准线有箭头侧(近侧)和非箭头侧(远侧)，据此用箭头侧、非箭头侧、双侧定位焊缝相对接头位置。

基准线始终水平。引线从基准线一端或两端引出指向焊接位置，可指向接头任意侧、向上或向下延伸。

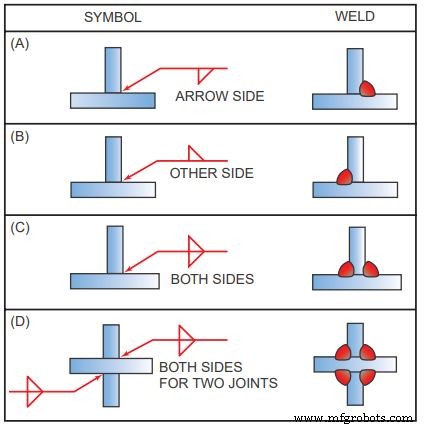

• 焊缝在箭头侧 → 符号置于基准线下方（图A）
• 焊缝在非箭头侧 → 符号置于基准线上方（图B）
• 双侧焊 → 符号同时出现在基准线上下（图C、D）

尾部用于标注焊接规范、工艺、填充金属、是否需剥渣/刨根等补充信息。无补充信息可省略尾部。多道焊缝各标注一符号。

焊缝类型及其符号

各焊接位置有基本符号，通常置于基准线中心（上/下取决于接头侧）。符号为简化焊缝截面示意。下文同时展示箭头侧和非箭头侧位置。

• 角焊缝
• 坡口焊缝
• 塞焊与槽焊

1. 角焊缝符号

注： 角焊缝近似三角形，用于连接搭接、T型、角接接头（近似直角）。

角焊缝符号呈粗三角形，垂直腿始终绘制在符号左侧，与实际焊缝朝向无关。腿尺寸标于符号左侧。等腿仅标一尺寸；不等腿（少见）标双尺寸并标明长腿朝向。焊缝长度标于符号右侧。无长度标注时，按标注尺寸线间或焊缝方向突变点（如板端）施焊。间歇焊：长度与间距用破折号分隔（长度在前）标于右侧。注意间距/节距为中心距/端距，非净间隙。

2. 坡口焊缝符号

坡口焊常用于对接，也用于角接、T接、弯平板接头。坡口几何形态多样，取决于工件几何与边缘准备。焊缝金属填充坡口并熔合母材形成接头。

坡口焊缝主要类型：

方坡口焊

通过紧密贴合或轻微分离边缘形成坡口。分离量标于符号上。

V型坡口焊

双工件边缘单/双面倒角形成V型。V角角度、根部间隙（如有）标于符号。V深非全厚（双V为半厚）时，深度标于符号左侧。若有效喉深大于坡口深，用括号在V深后标注。

单面坡口焊

一工件倒角、一工件留平。符号垂直线始终在左，引线指向倒角件（引线有断口强调）。若设计师无偏好或资深焊工显而易见，断口可省略。角度、深度、有效喉厚、根部间隙标注法同V型坡口。

U型坡口焊

双工件边缘凹面处理。边缘处理深度、有效喉厚、根部间隙标注法同V型坡口。

J型坡口焊

一工件凹面处理、一工件留平。对应U型坡口如单面坡口对应V型。垂直线始终在左，引线（必要时带断口）指向受处理工件。标注法同V型坡口。

扩张V型坡口焊

常用连接两圆弧/弯曲件。焊缝预期深度标于符号左侧，焊深括号标注。

扩张单面坡口焊

常用连接圆弧/弯曲件与平板。由两弯曲面形成的坡口深度及焊缝预期深度标于左侧，焊深括号标注。垂直线始终在左。

坡口焊常用补充符号：熔透符号、背衬符号。均指示单面坡口焊实现全熔透。熔透符号要求背面焊缝金属加强，加强高度关键时标于熔透符号左侧（置于基准线对面）。背衬用于实现全熔透时，符号置于基准线对面；焊后需移除背衬时，符号内标"R"。背衬符号形状同塞/槽焊符号，上下文可区分。

3. 塞焊与槽焊符号

塞焊/槽焊连接重叠件，一件含孔（圆孔塞焊、长孔槽焊）。焊缝金属填充孔内并熔合两件母材。塞焊：孔径标左侧，孔距(节距)标右侧。槽焊：槽宽标左侧，长度与节距(破折号分隔)标右侧，尾部引用详图。塞/槽数量用括号标于符号上/下。箭头侧/非箭头侧指示含孔工件。孔非全填充时，填充深度标于符号内部。

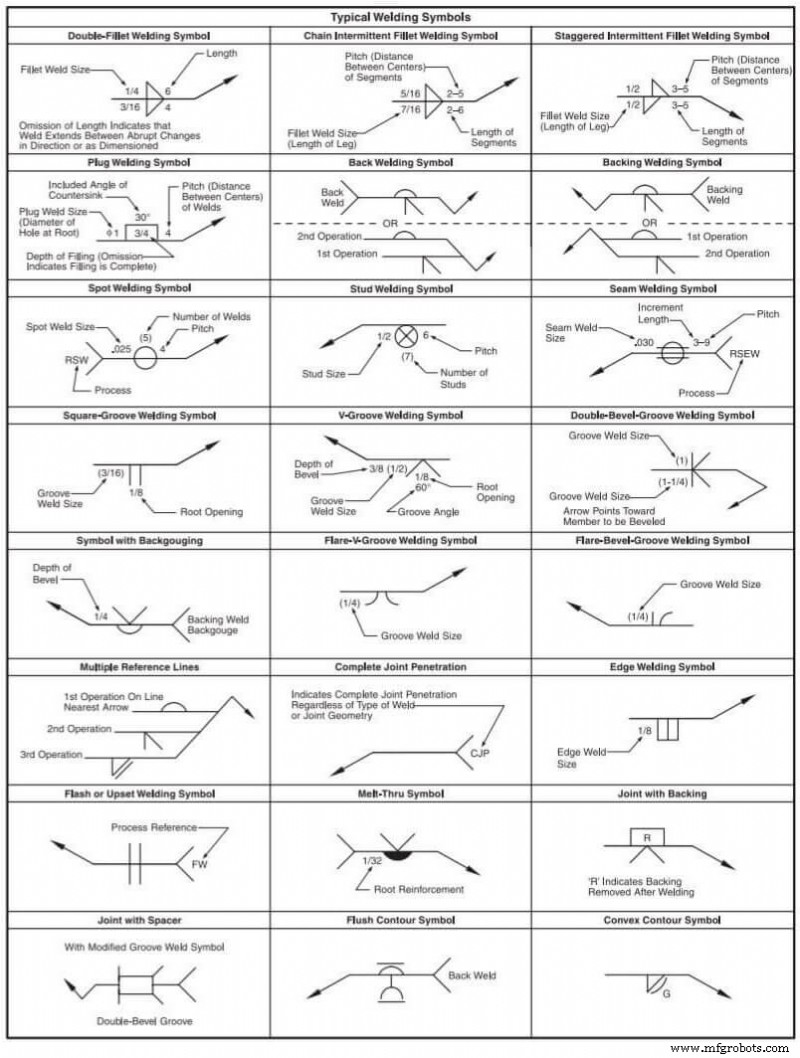

焊接符号速查表

更多信息请参阅 ANSI/AWS A2.4《焊接符号及无损检测》。
