哈斯IPS车床演练指南：直观CNC编程完整入门

动力刀座编程 演示动力刀座与主轴定向编程。 简介见：动力刀座定义、M19主轴定向、Haas M/G代码。 程序代码 C轴版本见《C轴动力刀座编程》 主轴定向M19 Haas程序示例 O0050 N10 T101 N15 G54 N20 G00 X3.0 Z0.1 N25 G98 N30 M19 P0 N35 M14 N40 M133 P2000 N45 G01 Z-0.5 F40.0 N50 G00 Z0.1 N55 M19 P120 N60 M14 N65 G01 Z-0.5 N70 G00 Z0.1 N75 M19 P240 N80 M14 N85 G01 Z-0.5 N90 G00 Z

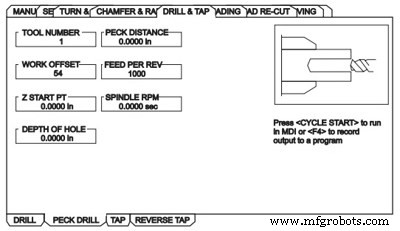

G83 深孔啄钻固定循环说明 G83 为模态指令，每次 X/Y 移动均触发钻削，直至 G80 取消。 Haas CNC G83 两种格式 Haas 提供两种 G83 格式，第一种与 Fanuc 兼容： G83 X_ Y_ Z_ R_ Q_ F_; X Y – 孔位置 Z – 孔底深度（从 R 平面起） R – R 平面位置 Q – 每次啄切深度 F – 切削进给 第二种格式引入 I/J/K 参数，实现变深度啄钻： G83 X_ Y_ Z_ I_ J_ K_ R_ F_; I – 首次切削深度 J – 每次递减切削量 K – 最小切削深度 首刀切深 I，后续每刀减 J，最小不低于 K。

Haas Automation 为 CNC 技师制作的简明视频，讲解如何正确切削车床软爪以实现内径 (ID) 夹持。 CNC 车床软爪切削 - 内径夹持 注意： 强烈建议先观看第 1 部分视频，讲解外径 (OD) 夹持软爪切削及车床卡爪切削基础： 第 1 部分： CNC 车床软爪正确镗削/切削方法 - Haas 视频 CNC 车床饼形爪 视频介绍车床卡爪与软爪切削要点，简述何时在车床上使用饼形爪进行工件内径夹持。饼形爪可将夹持力均匀分布，防止薄壁工件变形。 CNC 车床饼形爪 CNC 车床卡爪镗削环 视频使用可调卡爪镗削环进行软爪切削。 CNC 车床卡爪镗削环 软爪重切 视频演示如何及

面向刚接触 CNC 编程的初学者，提供一个最基础的 CNC 车床 G 代码程序，并逐行注释说明每条指令的作用。 简单 CNC 车床 G 代码实例 CNC 车床简单 G 代码示例 O0001 N5 M12 N10 T0101 N15 G0 X100 Z50 N20 M3 S600 N25 M8 N30 G1 X50 Z0 F600 N40 W-30 F200 N50 X80 W-20 F150 N60 G0 X100 Z50 N70 T0100 N80 M5 N90 M9 N100 M13 N110 M30 N120 % 代码逐行解析 行号指令功能说明 N5M12工件夹
