极简铣床编程教程，面向初级操作员。
无固定循环的纯G代码示例。
相关：G02顺时针样本、铣削圆弧插补G02/G03示例。
车床入门见：Fanuc程序示例、CNC编程入门简易/实例。

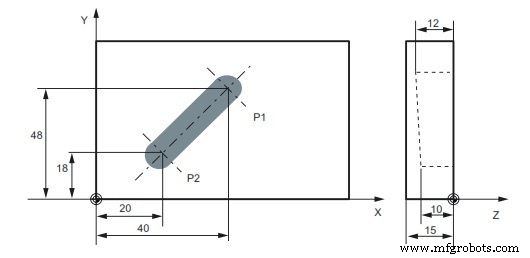

铣床编程入门示例
N05 G0 G90 X40 Y48 Z2 S500 M3 N10 G1 Z-12 F100 N15 X20 Y18 Z-10 N20 G0 Z100 N25 X-20 Y80 N30 M2
N05 快移P1点，三轴联动，主轴500转CW
N10 Z向进给-12，进给100mm/min
N15 空间直线插补至P2
N20 快速退刀
N30 程序结束
数控机床
提交者：Brian 工程图/图片 CNC 程序 0 BEGIN PGM 1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+110 Y+80 Z+0 3 TOOL DEF 1 L+0 R+3.5 4 TOOL CALL 1 Z S 2200 5 L X+30 Y+15 Z+2 R0 FMAX M03 6 L Z-5 R F40 M 7 L X+80 Y+60 R F M 8 L Z+20 R F M 9 L X-40 Y+60 R F M02 10 END PGM 1 与上一例类似，单刀具 (R3.5) 从 (30,15) 进刀，斜线插补到
面向 CNC 操作员的铣削程序示例。 CNC 铣削编程示例 CNC 程序 G0 X-60 Y0 G1 X-70 (P1) G2 X-25.02 Y25.97 R30 (P2) G1 X2.46 Y10.13 (P3) G3 X8.5 Y10.92 R5 (P4) G1 X18.79 Y21.21 (P5) G2 X25.13 Y-26.05 I21.21 J-21.21 (P6) G1 X-5 Y-8.66 (P7) G3 X-12.14 Y-11.13 R5 (P8) G2 X-70 Y0 R30 (P1) G1 X-60 G M S T 代码说明 代码说明 G00快速移动 G0
CNC 铣削程序示例，展示如何编程加工型腔（矩形和圆形）。 本程序使用啄铣方式分层切削材料以加工一个矩形和一个圆形型腔。 CNC 型腔铣削程序示例 主程序 铣刀直径：10mm N05 G55 N10 M6 T2 H3 G43 M3 N15 S1000 F60 N20 G0 X9 Y9 Z1 N25 G1 Z0 N30 M98 P030035 N35 G0 Z1 G90 N40 X42 Y38 N45 G1 Z-2 F30 N50 X47 F300 N55 G3 X47 Y38 I-5 J0 N60 G0 Z100 N65 G49 N70 M30 子程序 O0035 N05 G1 Z-2 G9
CNC 铣削程序示例，说明如何将程序从 G90 绝对模式轻松转换为 G91 增量模式。 CNC 铣削程序示例 G90 绝对程序G91 增量程序 N10 T1 M6 M3 G43 N15 S2000 F80 N20 G0 X10 Y10 Z1 (P1) N25 F30 N30 G1 Z-2 N35 X25 F80 (P2) N40 G3 X25 Y20 I0 J5 (P3) N45 G1 X10 (P4) N50 Y30 (P5) N55 G0 Z100 G49 N60 M30 N10 T1 M6 M3 G43 N15 S2000 F80 N20 G0 X10 Y10 Z1 N25
