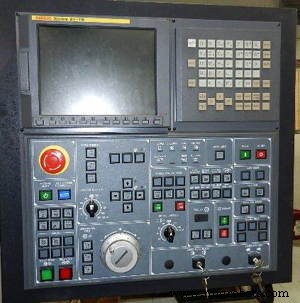

Fanuc 是应用最广的数控系统，用于铣床、车床等多种机型。不同型号 Fanuc 的 G 代码分组 (A/B/C) 导致同一功能代码编号不同，如 G76 与 G78 螺纹循环。
完整 G 代码 A/B/C 分组表见 完整 G 代码列表。G78 与 G76 功能基本一致，均为多道螺纹循环。
G78 P010060 Q100 R0.05 G78 X30 Z-20 P1024 Q200 F2
G78 行为同 G76，相关螺纹加工文章：
