瑞士式转折点

最近，Hashier Machine 在业务上走到了岔路口。

Pete 兄弟（左）和 Phil Hashier 决定在他们的车间采用瑞士式车削，以便对以前经常在多台机器上运行的零件进行长时间的无人值守加工。

2006 年，Phil Hashier 成立，一年后他的兄弟兼机械工程师 Pete 也加入了该公司，俄亥俄州 Avon Lake 的工作车间曾经有 10 名员工。这家商店开业几年后的经济衰退导致它解雇了一些员工，许多其他商店也不得不这样做。

但在经历了整体糟糕的经营状况之后，兄弟俩发现要吸引更多人加入是一项极其艰巨的任务，以至于车间现在有 4 名员工，而 CNC 机床的数量是其两倍多。

这些机器当然是有能力的，包括带动力工具的车床和带第四轴转台的 VMC。然而，仍然经常需要在多台机器上运行零件才能完成它们，当然，需要操作员照看机器以促进这项工作。

因此，兄弟俩必须确定，将精力集中在不断主动地寻找车间员工来运行现有设备，还是转向熟悉一种新的、更复杂的机床平台，以实现长时间无人看管的操作是否更有意义。白天和晚上。 2021 年 10 月，它选择了后者，采用棒料式瑞士型车床，这在商店中尚属首次。

瑞士学习曲线

特别是一个零件系列促使 Hasier Machine 考虑采用瑞士型：长达 14.35 英寸的铝轴，穿过两台车床和一台铣床，总共进行三道工序。完成零件的总周期时间为 4 分钟。但是，瑞士型可以提供将零件加工成完整的机会。

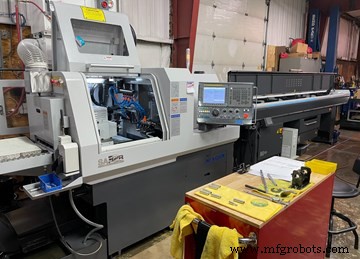

Hashier Machine 购买了 Nexturn SA32B 7 轴瑞士型，2021 年 10 月。目前不需要机器的 32 毫米容量，但可能会在未来某个时候。

在考虑了多家供应商后，该车间从附近的 Absolute Machine Tools 购买了 Nexturn SA32B 7 轴瑞士型。这台 32-mm 机器配备 10-hp/8,000-rpm 主轴和 3-hp/8,000-rpm 副主轴。它总共有 20 个工具站，其中 8 个以 6,000 rpm 的速度运行。这台机器还购买了 2,000 psi 高压冷却系统和长部件弹出系统，用于上述工作，将完成的部件通过副主轴推回机器外，进入等待容器中。事实上，需要车削、铣削、钻孔、攻丝和滚花的零件现在在 SA32B 上只需 60 秒即可完成。

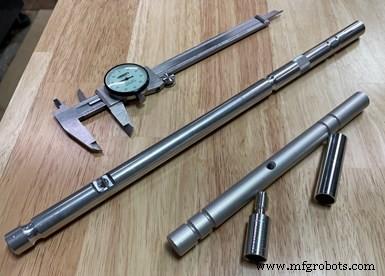

这里是商店的零件样本在其瑞士型上加工完成。哈希尔兄弟计划在熟悉新的加工平台后承担更复杂的工作。

由于采用了长零件顶出系统，兄弟俩选择了 LNS Turbo HD 薄型排屑机，为顶出系统提供间隙。在另一端，该机器配备了一个 Tracer 32V 流体动力杂志棒料送料器，可容纳 12 英尺长的棒料。与较短的棒材进料器相比，这可以实现更长的无人值守操作，并且无需车间员工将棒材锯成更小的长度。 （该商店计划为其未来可能添加的任何瑞士型或其他车床购买一个 12 英尺的棒材进给器。）此外，棒材进给器上的外部 LED 灯可对剩余棒材长度和任何警报进行简单、可视的监控。棒材进料器还具有双重内部和外部防振装置，据说可以最大限度地减少棒材摆动，以及旨在抑制振动的聚氨酯导向通道。

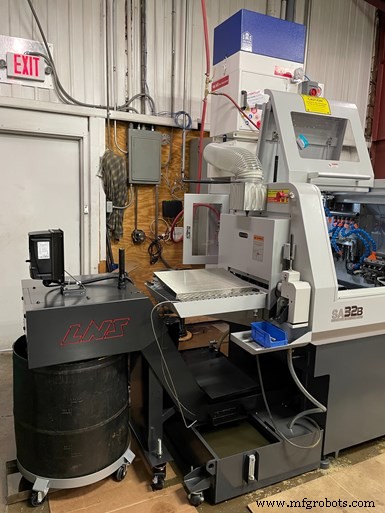

Hashier Machine选择了LNS小尺寸芯片输送机，以便通过长部件弹出系统提供间隙，该系统用于将完成的部件通过副主轴推回机器的工作。

因为这是他们第一次使用油冷却剂，兄弟俩听从了 Absolute Machine Tools 销售副总裁 Klaus Miller 的建议，考虑到车间加工的材料范围，他建议使用 Hangsterfer 的 PC 20。根据 Hangsterfer 的说法，PC 系列结合了其超高闪点 (VHF) 化学和极地切割 (PC) 技术。随着速度和进给量最大化，工件区域的温度会升高，这意味着需要高的油闪点。此外，该公司表示，PC 系列还能润滑刀具以及被切割的金属，从而创造最佳的金属流动条件。

这也是该店第一次使用 FANUC CNC，在本例中是 0i TF plus control。由于他仍在熟悉瑞士式平台，Phil 说他最喜欢这个控件的功能可能是 Nexturn 创造的 MPG PRO 功能。该功能使他可以通过转动手动脉冲发生器手轮正向或反向执行程序；在自动运行期间，顺时针（前进）或逆时针（后退）。然后，他可以检查程序中特定点的潜在错误，而无需等待程序完成一个完整的块。 （可以在一个块内向前和向后执行。）

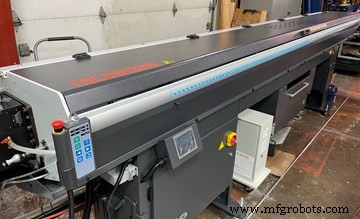

瑞士型 Tracer 弹匣送料器可容纳 12 英尺长的棒料，包括外部 LED 灯，可对警报和剩余棒料长度提供一目了然的视觉监控。

然而，在零件编程方面，Hashier Machine 仍然使用 Mastercam 中熟悉的 CAD/CAM 平台。它购买了该公司的带有后处理器的 Swiss 模块，这将使车间能够更有效地对更复杂的零件进行编程，而这些零件手工编程会很耗时，并且还可以在运行作业之前验证刀具路径。 Phil 说，该软件还有助于使用球磨机或倒角工具对去毛刺操作进行编程，以最大限度地减少或最好消除手动去毛刺。 “这会稍微延长周期时间，但我们不需要有人可以手动完成，”他指出。 “它还可以确保更准确、尺寸一致的断边。”

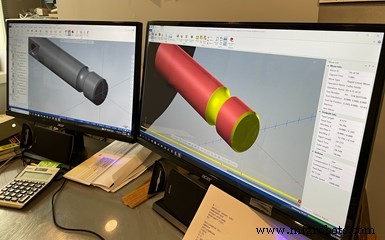

Hashier Machine 已使用 Mastercam 对其 VMC 进行离线编程，并且最近为其 Nexturn 购买了带有后处理器的 Swiss 模块。这将使车间能够更有效地对更复杂的零件进行编程，而手工编程将非常耗时，并且还可以在运行作业之前验证刀具路径。

依靠专家

展望未来，该车间可能会增加配备五轴转台的铣床和双主轴车床，这两种机床都可以在一次设置中完成零件。它还可能在某个时候添加另一种瑞士式。

但是，正如皮特指出的那样，每家商店都可以购买相同的机器、软件和工具。 “关键是利用设备代表的专业知识，例如 Absolute 的 Klaus，他可以就如何充分利用这种能力提供指导。”

促进程序验证

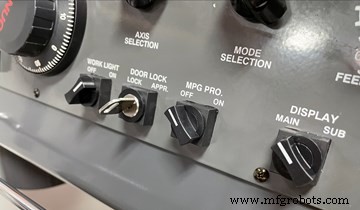

Pete Hashier 赞赏 Nexturn 在机器的 FANUC 0i TF plus 控制上创造了 MPG PRO 功能。该功能使他能够通过转动手动脉冲发生器手轮向前或向后执行零件程序；在自动运行期间，顺时针或逆时针。这样，他可以以适合适当观察的速度检查程序特定部分的错误。没有必要在一个完整的块结束时停止。
