了解使用恩智浦 i.MX RT500 跨界 MCU 的 DSP 启用

了解多线程程序、使用 XOS 实时操作系统开发应用程序、使用信号量共享资源以及 NXP 的 i.MX RT500 系列如何的微控制器帮助工程师设计支持 DSP 的智能设备。

当今的智能消费设备需要能够处理大量数据的组件,以满足各种安全和信号处理应用的需求。这些组件(包括微控制器)必须能够快速有效地处理这些数据,这就需要高度优化的数字信号处理器。

本文介绍了 Cadence® Tensilica® Fusion F1 音频处理器的一些特性,这是一种指定的协处理器,可帮助 i.MX RT500 MCU 的主 CPU 执行信号处理计算。

多线程程序的核心概念

乍一看,现代处理硬件给人一种同时执行多个线程的错觉。实际上,单个 CPU 内核一次只处理一个线程。当线程数超过可用CPU核数时,需要操作系统来调度线程。

操作系统需要跟踪所有启动的线程及其状态,并为每个线程分配 CPU 时隙,以便各种应用程序可以高效地并行运行。

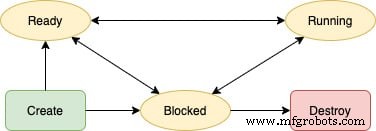

图 1. 一个线程的不同状态

操作系统调度器为准备运行的线程维护一个队列,为阻塞线程维护一个队列,它需要存储当前正在运行的线程的信息,以实现CPU时间的公平分配:

操作系统开发人员可以根据具体要求选择实施一种或多种不同的调度策略。除了调度之外,不同线程之间的同步和通信也是多线程系统的其他重要方面。

XOS 中的条件和事件

XOS RTOS(实时操作系统)中的条件允许开发人员指示线程阻塞,直到指定的条件变为真。系统使用应用程序开发人员定义的条件函数来评估每个条件。每当另一个线程向条件对象发出信号或中断处理程序触发一个时,XOS 就会执行评估。

另一方面,XOS 中的事件代表一组位,开发人员可以利用这些位来同步不同的线程或线程和中断处理程序。 XOS 允许多个线程等待事件并同时发出信号。

XOS 中的中断

XOS 提供了一组丰富的功能来处理运行时发生的中断和异常。 XOS 中的中断机制为程序员提供了安装自定义处理程序的灵活性,同时确保调度中断在系统内尽可能快地工作。 XOS 还支持嵌套中断处理,这意味着如果发生更高优先级的中断,操作系统会暂停当前的中断处理程序。系统处理完高优先级中断后,会自动恢复服务低优先级中断。

线程还可能具有时间相关的服务,例如 XOS 中的定时延迟和周期性定时器回调。 DSP协处理器最多支持三个内部定时器,程序员可以根据需要进行配置。

了解信号量

在多线程编程中,信号量提供了一种控制和协调对共享资源的访问的方法。信号量通过同步不同的线程来帮助避免并发系统中的临界区问题。信号量是一个简单的结构,它跟踪一个内部计数器,它具有一个预定的起始值,程序员可以在源代码中自由设置该值。存在不同的实现,但计数器通常表示仍有多少线程可以访问共享资源。

每当线程想要访问共享资源时,系统都会检查关联的计数器是否大于零。如果是,操作系统授予对资源的访问权限并减少信号量的内部计数器。如果一个线程在给定的时间不能访问该资源,则该线程将切换到阻塞状态并等待,直到它收到对该资源的访问。每当线程释放资源时,操作系统就会增加信号量计数器,新线程可能会进入临界区。

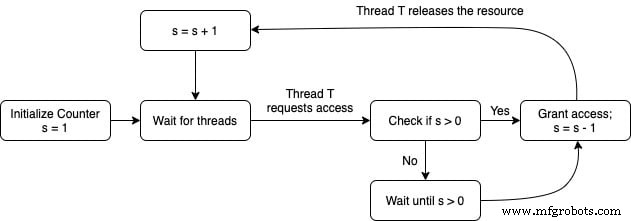

图 2. 说明信号量工作原理的流程图

i.MX RT500 MCU 和 DSP 概述

i.MX RT500 是一个双核微控制器系列,基于强大的 Arm® Cortex®-M33 内核,时钟速度高达 275 MHz,支持高达 5 MB 的 SRAM。

i.MX RT500 MCU 提供保护功能,例如 Arm TrustZone 和内置内存保护单元 (MPU),最多支持八个区域。 CASPER 加密协处理器支持硬件加速,以提升非对称加密算法所需的各种功能。一组省电功能允许设计人员将 i.MX RT500 的功耗与其应用需求相匹配。

各种专用硬件加速器帮助主 CPU 执行 DSP 计算。额外的 Cadence® Tensilica® Fusion F1 音频 DSP、具有矢量图形加速功能的 2D GPU 和各种显示接口使 i.MX RT500 适用于各种安全和低功耗的嵌入式应用。典型用例包括 HMI 应用、物联网设备、耳戴式设备、声控个人助理和其他类似的消费设备。

音频 DSP 概览

i.MX RT500 包含各种特殊的协处理器,可以通过执行复杂的数学计算来帮助减轻 CPU 内核的负载,同时让处理内核可以自由执行其他任务。一种这样的专用处理器是融合 DSP,它包括一个 Cadence® Tensilica® Fusion F1 音频处理器和一个硬件浮点单元。

该音频处理引擎以高达 200 MHz 的频率运行,旨在支持始终在线的语音触发设备,例如虚拟助手。此外,音频 DSP 结合了各种模块,用于使用众多音频编解码器进行典型的预处理和后处理任务。

DSP 和主 CPU 内核可以通过各种方式相互通信。开发人员在使用融合 DSP 时可以使用整个 SRAM,除非 RAM 受到保护并且某些部分被标记为只能安全访问。

使用 DSP 进行编程

Tensilica DSP 支持各种实时操作系统 (RTOS),包括 FreeRTOS™、Zephyr™、Linux® 和 XOS。 Cadence 开发了 XOS 嵌入式内核作为参考设计,并考虑到了 Tensilica 处理器。

轻量级 XOS 内核功能包括任务调度程序、自适应上下文切换、同步机制、中断和异常管理以及关键资源管理。内核的源代码主要是用标准 C 语言编写的,并不特定于 Xtensa 处理器和 DSP。

满足智能消费设备要求

i.MX RT500 系列跨界 MCU 具有各种旨在激发未来智能消费设备的功能。不同的协处理器帮助 MCU 的主要处理内核为安全和信号处理应用执行复杂的数学计算。其中一个协处理器是高度优化的 Cadence® Tensilica® Fusion F1 音频 DSP,它支持始终在线的语音触发设备,例如虚拟助手。程序员可以利用 XOS 和 Xplorer IDE 为专用 Cadence 处理器设计应用程序。


应用笔记 AN13159 包含更多详细信息、支持的 API 函数列表以及 XOS 中的条件和事件示例,恩智浦网站提供有关 i.MX RT500 功能和应用的更多信息。它还提供不同的培训材料,例如应用说明、视频和点播网络研讨会。

行业文章是一种内容形式,允许行业合作伙伴以编辑内容不太适合的方式与 All About Circuits 读者分享有用的新闻、消息和技术。所有行业文章都遵循严格的编辑指南,旨在为读者提供有用的新闻、技术专长或故事。行业文章中表达的观点和意见是合作伙伴的观点和意见,不一定是All About Circuits或其作者的观点和意见。
