TRIAC

SCR 是单向（单向）电流设备，因此仅可用于控制 DC。如果两个 SCR 以背对背并联的方式连接，就像两个肖克利二极管连接在一起形成 DIAC，我们就有了一种称为 TRIAC 的新器件：（下图）

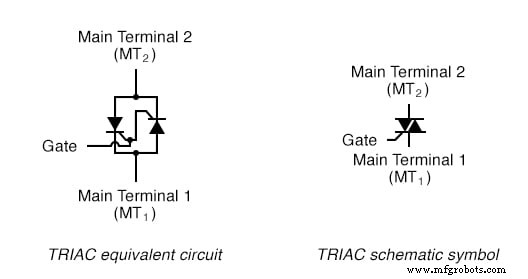

TRIAC SCR 等效项和 TRIAC 原理图符号。

由于单个 SCR 在高级控制系统中使用起来更加灵活，因此它们更常见于电机驱动等电路中； TRIAC 通常出现在简单的低功耗应用中，例如家用调光开关。一个简单的灯调光电路如下图所示，并配有后峰值触发所需的移相电阻-电容网络。

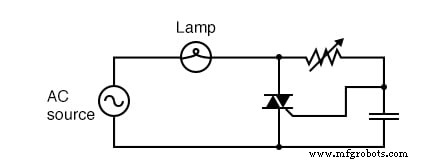

TRIAC 电源相位控制

TRIAC 因不对称触发而臭名昭著。这意味着对于一个极性和另一个极性，这些通常不会在完全相同的栅极电压电平下触发。一般来说，这是不可取的，因为不对称点火会导致电流波形具有更多种类的谐波频率。在其平均中心线上下对称的波形仅由奇数谐波组成。另一方面，非对称波形包含偶数谐波（可能伴随也可能不伴随奇数谐波）。

为了减少电力系统中的总谐波含量，谐波越少、越不多样化越好——对于复杂的高功率控制电路，单个 SCR 比 TRIAC 更受青睐的另一个原因。使 TRIAC 的电流波形更加对称的一种方法是使用 TRIAC 外部的设备来为触发脉冲计时。与门串联的 DIAC 可以很好地完成这项工作：（下图）

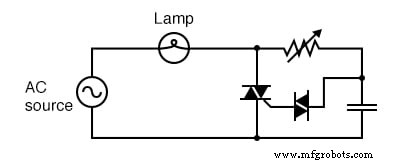

DIAC 提高了控制的对称性

DIAC 导通电压往往比 TRIAC 触发电压阈值更对称（一种极性与另一种极性相同）。由于 DIAC 会阻止任何栅极电流，直到触发电压在任一方向达到某个可重复的水平，因此 TRIAC 从一个半周期到下一个半周期的触发点往往更加一致，波形上下更对称其中心线。

实际上，SCR 的所有特性和额定值都同样适用于 TRIAC，除了 TRIAC 当然是双向的（可以处理两个方向的电流）。除了有关其终端名称的重要警告外，无需多说该设备。

从前面显示的等效电路图来看，人们可能会认为主端子 1 和 2 是可以互换的。这些不是！尽管将 TRIAC 想象为由两个连接在一起的 SCR 组成是有帮助的，但实际上它是由单片半导体材料构成的，适当掺杂和分层。实际运行特性可能与等效型号略有不同。

通过对比两种简单的电路设计，一种有效，一种无效，这一点最为明显。以下两个电路是前面所示的灯调光器电路的变体，为简单起见，移相电容器和 DIAC 被移除。虽然得到的电路缺乏更复杂版本（带电容器和 DIAC）的精细控制能力，但它确实起作用了：（下图）

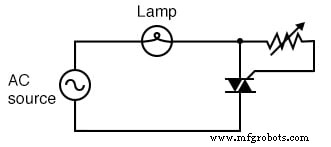

这个带有 MT2 门的电路确实起作用了。

假设我们要交换 TRIAC 的两个主要端子。根据本节前面所示的等效电路图，交换应该没有区别。电路应该可以工作：（下图）

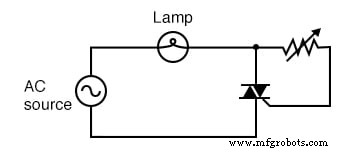

当门切换到 MT1 时，该电路不起作用。

但是，如果把这个电路搭建起来，就会发现不行！无论控制电阻设置为多低或多高，负载都不会收到电源，TRIAC 根本不会触发。成功触发TRIAC的关键是确保栅极从电路的主端子2侧（TRIAC符号与栅极端子相反侧的主端子）接收其触发电流。 MT1 和 MT2 终端的识别必须通过参考数据表或书籍的 TRIAC 部件号来完成。

评论：

• TRIAC 的作用很像两个背对背连接的 SCR，用于双向 (AC) 操作。
• TRIAC 控制在简单的低功率电路中比在复杂的高功率电路中更常见。在大型功率控制电路中，往往倾向于使用多个 SCR。
• 当用于控制负载的交流电源时，TRIAC 通常伴随着与其栅极端子串联连接的 DIAC。 DIAC 帮助 TRIAC 更对称地触发（从一个极性到另一个极性更一致）。
• TRIAC 上的主端子 1 和 2 不可互换。
• 要成功触发 TRIAC，栅极电流必须来自电路的主端子 2 (MT2) 侧！

相关工作表：

• 晶闸管工作表
