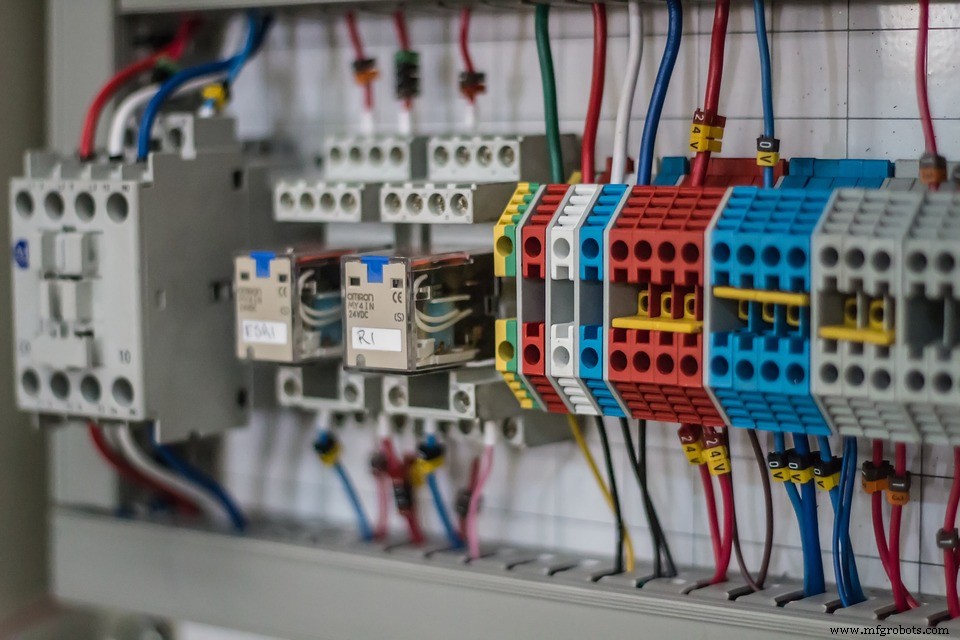

推荐哪些 E3.series 模块用于工业自动化？

阅读：10分钟
可用语言：西班牙语 |葡萄牙语 |德语

在我们上周的文章工业自动化：障碍、解决方案和工具中，我们谈到了挑战、目标和解决方案 用于工业自动化 行业。现在我们将深入探讨E3.series 软件的哪个模块 电气工程 最推荐用于解决工业自动化行业的挑战及其原因。

定义工业自动化

工业自动化是使用控制系统（例如计算机或机器人）和信息技术来处理不同流程和类型的机械。工业取代人类。这是工业化范围内超越机械化的第二步。

尽管如此，工业自动化的区别有时还是有些混淆的和工业维护 ，因为有时甚至来自这些领域的专业设计师也将它们归入同一类别。一些例子：

一些机器制造商称自己为“自动化”，因为他们生产的是“自动化机器”；
不属于项目和服务行业，但已经发展到足以成立自己的工业维护部门的公司，该部门的任务通常是内部管理和创建自己的工业自动化流程，也开始属于这一类别。

工业自动化的技术解决方案在复杂性上可能有很大差异，因为挑战可能以简单的工作台设备自动化（例如专用钻机或压力机）的形式出现。一个强大的系统，可以包括一个行业智能装配线或自动化库存管理系统的整个自动化过程。每个解决方案都是不同的，每个解决方案都是定制的。

不过，该领域的大多数公司在电气领域往往面临一些挑战，与应用类型无关：

生产成本：为大众创造产品的公司通常更容易生产，因为产品一旦完成就可以生产数千甚至数百万次。但是工业自动化行业倾向于创建定制解决方案来解决非常具体的需求，并且解决方案定制得越多，原型对最终产品成本的影响就越大。这就是为什么在开始生产之前在项目级别尽可能多地解决问题并尽可能减少原型制作非常重要，或者如果可能的话，完全避免它并在软件的帮助下在项目级别解决所有这些问题；
面板设计，面临的挑战包括电线的布线、管道容量、电线弯曲半径以及每个特定公司的所有其他挑战。

这份清单不胜枚举，因为每家公司在自己的生产领域都有自己的定制必需品。

工业自动化主要解决方案：

E3.series 软件具有不同的模块，针对每种类型的应用程序具有不同的功能。这允许用户选择他真正需要的模块，而不必担心（购买）完整的许可证。

- E3.panel 致力于创建电气面板，并专注于解决电气设计师在此过程中面临的挑战。它还能够导出面板制造商 (panellist) 制造电气面板所需的所有信息，包括电缆长度信息甚至“从到”电线连接列表，允许电气设计师交付准备好的项目制作简单易懂。所有这一切，确保生成的文档可以由自己的公司在内部轻松地用于制造，甚至可以由可能接管这部分的面板制造商等第三方使用。

- 创建交叉引用（无论它们是否属于直接种类或在'星系统 ') 的相应连接始终保持与逻辑目标的链接，因此不允许电气设计人员犯任何错误。

实际例子：

挑战： 很多时候，电气设计师需要在项目中位于不同工作表的两个设备之间建立连接。但是，当软件工具不允许这种类型的连接时，生成的文档会出现错误或列表不完整。
E3.series 的解决方案 ：在连接中创建的交叉引用是自动直接的，即使移动了有效目标位置后仍然保持连接关系；这使软件能够了解这些设备实际上已连接，因此 E3.series 能够自动且无错误地生成报告和连接列表。

从数据库导入 PLC 的能力，包括其 I/O 模块及其文本链接，以及预定义的主从交叉引用。在许多任务中，很难在电气项目中分配 PLC 的 I/O 模块。该环节需要设计工具进行主动维护，以保证从模块的位置与主符号即PLC本身的相关性。

E3.series 通过自动属性的存在轻松解决了这一挑战，该属性允许以用户不需要保留的方式对模块及其 PLC 进行分类数据会更新，因为软件会自动实时执行此操作。

- 电气原理图设计解决方案，E3.schematic ：该模块用于开发多极电气原理图，可以为连接定义电线属性，自动精确地为每个连接快速定义从到信息，以dwg/dxf格式导出项目，导出/打印为PDF，生成终端自动列出、自动报告/列表以及许多其他功能，例如 PLC 的管理。

E3.schematic 的附加模块

作为 E3.schematic 的额外/扩展模块，对于电气面板的设计，我们有 E3.panel 和 E3.panel plus :

E3.panel 允许生成面板 2D/3D 结构的所有细节和尺寸、组件在面板中的定义和放置以及电缆管道和导轨的规格。

E3.panel Plus 允许自动布线 2D/3D 面板中的所有电线，并允许在 2D 和 3D 中自动插入机柜中的电线。在实现电线的自动布线后，它会生成一份报告，其中包含每个连接的电线长度，精确到毫米，并告知每个特定电线/连接的颜色和横截面。之后，该软件甚至可以生成带有用于安装机柜的冲孔板表示的表格。

由于有各种各样的可能性，工业自动化的理想选择通常在以下方面有所不同：

E3.schematic
E3.schematic + E3.面板
E3.cable + E3.面板

以及其他附加组件，例如：

集成增强
面板的自动布线
PDF 格式的智能文档

E3.series ModulesE3.panel no Routing

结构安装 2D/3D
组件的机械约束
安装导轨和电缆槽

导轨尺寸
电缆管道尺寸
动态标注
共享工作表

E3.panel+路由

自动布线 3D
电缆管道的智能布线
电缆管道填充符合限制
具有真实厚度和颜色的 3D 线视图
3D 布线的电线长度列表和路线

结构安装 2D/3D
组件的机械约束
安装导轨和电缆槽
导轨的尺寸和类型
电缆槽的尺寸
动态标注
共享工作表

E3.schematic

自动列表
错误、警告和信息检查
PLC 的管理
标签系统
数据库编辑器
在线终端计划
自动连接
用于多个连接的工具
可寻址自/至
信号树结构
接线特性

项目表
图形
项目树结构、数据库、输出等
按文件夹排列工作表
变体和选项
插入文件和图片
打印为 PDF
查看器工具
智能标记字段
交叉引用
多极原理图

E3.cable

自动列表
错误、警告和消息检查
PLC 的管理
标签系统
数据库编辑器
在线终端计划
自动连接
用于多个连接的工具
可寻址自/至
信号树结构
接线特性
项目表
图形
项目树结构、数据库、输出等

按文件夹排列工作表
变体和选项
插入文件和图片
打印为 PDF
查看器工具
智能标记字段
交叉引用
多极原理图
单极原理图
分层块
连接器表格
设备的多个视图
段直径
单极和多极原理图集成

组件库

这一部分对于组件库的可用性也非常敏感，因为用户希望以预定义的形式拥有某些组件，例如特定的 PLC 模型或客户可能需要的人机界面。这种类型的设备通常有许多连接点以及符号之间的许多链接，这就是为什么有必要投入大量时间来实现这些组件以构建一个强大且值得信赖的库。从这个意义上说，组件门户（见下文）帮助该行业的客户克服了这一挑战。
