并联照明电路中如何分别开关控制每盏灯？
并联照明电路中独立单路开关控制每盏灯？
在今天的基本家庭电线安装教程中，我们将展示如何使用单独的单向开关独立接线和控制每个灯 并联照明连接。
下面是一个简单的分步教程，其中包含原理图和接线图，其中显示了如何将三个不同的灯泡并联连接以从三个不同且独立的开关和位置进行控制?
- 相关教程：如何并联灯？
要求：
- 单向开关（SPST =单刀单通）x 3 否
- 灯（灯泡）x 3 否
- 短电缆 x 11 否
程序：

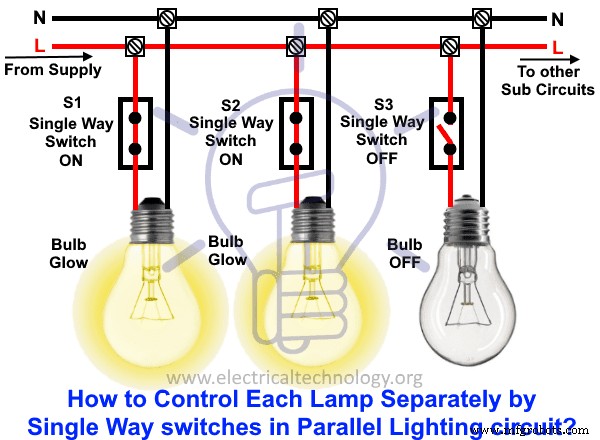

如下图所示连接好所有接线。
- 第一个和第二个灯都在发光，因为两个单独的开关S1 和 S2 通过 Line 连接到灯泡 处于ON位置，因此电路完成。
- 第三盏灯关闭，因为开关S1 通过 Line 连接到灯泡的电源处于 OFF 状态，因此电路表现为开路，这意味着电流无法在电路中流动。因此，灯泡不发光
相关文章：楼梯接线电路图 - 如何通过 2 路开关从 2 个地方控制一盏灯？

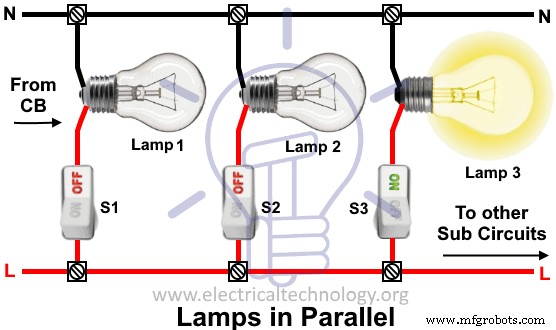

现在考虑下面的示意接线图。它与上面所示的电路相同，但开关和灯泡推迟只是颠倒了，即 S1 和 S2 处于关闭位置，因此灯 1 和灯 2 在 S3 时处于关闭状态 是 ON 并且 Lamp 3 正在发光。
很高兴知道：
- 开关 和熔断器 必须通过线路连接 （带电）电线。
- 将风扇、插座、灯泡等电气设备和电器并联是一种替代串联接线的首选方式。
- 并联或串并联的接线方式比串联接线更可靠。
警告：
- 电力是我们的敌人，如果你给它机会杀死你，记住，他们永远不会错过它。请在实际操作本教程时阅读所有注意事项和说明。
- 在维修、修理或安装电气设备之前断开电源。
- 在没有适当指导和照顾的情况下，切勿尝试用电工作。
- 只有在具有良好知识和实际工作经验且知道如何处理电力的人员面前才能使用电力。
- 阅读所有说明和注意事项并严格遵守。
- 自己做电气工作在某些地区既危险又违法。在更改电气接线连接之前，请联系有执照的电工或供电公司。
- 作者不对因显示或使用此信息或尝试任何格式错误的电路而造成的任何损失、伤害或损害负责。所以，请！要小心，因为这都是关于电力的，电力太危险了。
